Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

31

Front Sub Sensor

RH failure

• Короткое замыкание в цепи жгута проводов дополнительного датчи-
ка лобового удара (правого).
• Разрыв цепи в жгуте проводов дополнительного датчика лобового
удара (правого).
• Дополнительный датчик лобового удара (правый) неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-61, КДН
31, Таблица диагности-
ки с кодами неисправ-
ностей.>

32

Front Sub Sensor

LH failure

• Короткое замыкание в цепи жгута проводов дополнительного датчи-
ка лобового удара (левого).
• Разрыв цепи в жгуте проводов дополнительного датчика лобового
удара (левого).
• Дополнительный датчик лобового удара (левый) неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-65, КДН
32, Таблица диагности-
ки с кодами неисправ-
ностей.>

41

Side Airbag RH

failure

• Неисправность в цепи жгута проводов правой боковой подушки бе-
зопасности.
• Модуль правой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-68, КДН
41, Таблица диагности-
ки с кодами неисправ-
ностей.>

42

Side Airbag LH

failure

• Неисправность в цепи жгута проводов левой боковой подушки безо-
пасности.
• Модуль левой боковой подушки безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-70, КДН
42, Таблица диагности-
ки с кодами неисправ-
ностей.>

45

Side Airbag RH

failure

• Замыкание на силовой провод в жгуте проводов правой боковой по-
душки безопасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-72, КДН
45, Таблица диагности-
ки с кодами неисправ-
ностей.>

46

Side Airbag LH

failure

• Замыкание на силовой провод в жгуте проводов левой боковой по-
душки безопасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-74, КДН
46, Таблица диагности-
ки с кодами неисправ-
ностей.>

51

Side Airbag

Sensor RH failure

• Датчик правой боковой подушки безопасности неисправен.
• Неисправность в цепи жгута проводов правой боковой подушки бе-
зопасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-76, КДН
51, Таблица диагности-
ки с кодами неисправ-
ностей.>

52

Side Airbag

Sensor LH failure

• Датчик левой боковой подушки безопасности неисправен.
• Неисправность в цепи жгута проводов левой боковой подушки безо-
пасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-78, КДН
52, Таблица диагности-
ки с кодами неисправ-
ностей.>

53

Side Airbag

Sensor RH failure

Датчик правой боковой подушки безопасности неисправен.

<См. AB(diag)-80, КДН
53, Таблица диагности-
ки с кодами неисправ-
ностей.>

54

Side Airbag

Sensor LH failure

Датчик левой боковой подушки безопасности неисправен.

<См. AB(diag)-80, КДН
54, Таблица диагности-
ки с кодами неисправ-
ностей.>

55

Side Curtain

Airbag Firing

output

• Сработал модуль боковой подушки безопасности.
• Срабатывание модуля подушки-шторки безопасности.

<См. AB(diag)-80, КДН
55, Таблица диагности-
ки с кодами неисправ-
ностей.>

61

Belt Pretensioner

RH failure

• Разрыв, короткое замыкание или замыкание на массу цепи предна-
тяжителя правого ремня безопасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

<См. AB(diag)-81, КДН
61, Таблица диагности-
ки с кодами неисправ-
ностей.>

DTC

Сообщение на

дисплее

Содержание диагностики

Ссылка

AB(diag)-42

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

62

Belt Pretensioner

LH failure

• Разрыв, короткое замыкание или замыкание на массу в цепи пред-
натяжителя левого ремня безопасности.
• Неисправность блока управления системой подушек безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.

<См. AB(diag)-83, КДН
62, Таблица диагности-
ки с кодами неисправ-
ностей.>

65

Belt Pretensioner

RH failure

• Замыкание на силовой провод в цепи преднатяжителя правого рем-
ня безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-85, КДН
65, Таблица диагности-
ки с кодами неисправ-
ностей.>

66

Belt Pretensioner

LH failure

• Замыкание на силовой провод в цепи преднатяжителя левого ремня
безопасности.
• Преднатяжитель ремня безопасности неисправен.
• Жгут проводов преднатяжителя ремня безопасности неисправен.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-87, КДН
66, Таблица диагности-
ки с кодами неисправ-
ностей.>

72

Passenger’s

Airbag failure

• Разрыв, короткое замыкание или замыкание на массу цепи основно-
го жгута проводов системы подушек безопасности.
• Разрыв, короткое замыкание или замыкание на массу цепи жгута
проводов модуля подушки безопасности (переднего пассажира).
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности переднего пассажира.

<См. AB(diag)-89, КДН
72, Таблица диагности-
ки с кодами неисправ-
ностей.>

76

Passenger’s

Airbag failure

• Замыкание на силовой провод цепи основного жгута проводов систе-
мы подушек безопасности (со стороны переднего пассажира).
• Замыкание на силовой провод цепи жгута проводов модуля подушки
безопасности (переднего пассажира).
• Неисправность блока управления системой подушек безопасности.
• Неисправность модуля подушки безопасности переднего пассажира.

<См. AB(diag)-91, КДН
76, Таблица диагности-
ки с кодами неисправ-
ностей.>

81

Belt Pretensioner

2 RH failure

• Разрыв, короткое замыкание или замыкание на массу цепи предна-
тяжителя поясной лямки правого ремня безопасности.
• Неисправность преднатяжителя поясной лямки ремня безопасности.
• Неисправность жгута проводов преднатяжителя поясной лямки рем-
ня безопасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-93, КДН
81, Таблица диагности-
ки с кодами неисправ-
ностей.>

85

Belt Pretensioner

2 RH failure

• Замыкание на силовой провод в цепи преднатяжителя поясной лям-
ки правого ремня безопасности.
• Неисправность преднатяжителя поясной лямки ремня безопасности.
• Неисправность жгута проводов преднатяжителя поясной лямки рем-
ня безопасности.
• Неисправность блока управления системой подушек безопасности.

<См. AB(diag)-95, КДН
85, Таблица диагности-
ки с кодами неисправ-
ностей.>

DTC

Сообщение на

дисплее

Содержание диагностики

Ссылка

AB(diag)-43

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

14.Таблица диагностики с кодами неисправностей

A: КДН 11

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Разрыв, короткое замыкание или замыкание на массу жгута проводов системы подушек безопасности
• Разрыв, короткое замыкание или замыкание на массу жгута проводов модуля подушки безопас-
ности (сторона водителя)
• Разрыв, короткое замыкание или замыкание на массу цепи поворотного разъема рулевой колонки
• Неисправность модуля подушки безопасности водителя
• Неисправность блока управления системой подушек безопасности

ОСТОРОЖНО:
• Перед тем, как провести диагностику системы подушек безопасности, убедитесь в том, что
замок зажигания находится в положении OFF, отсоедините клемму провода массы от акку-
мулятора и подождите не менее 20 секунд, прежде чем приступить к работе.
• После замены модуля подушки безопасности, преднатяжителя ремня безопасности, пово-
ротного разъема рулевой колонки, блока управления и датчика вновь подсоедините каждую
деталь и убедитесь, что предупреждающая лампа системы подушек безопасности работает
нормально.
• В целях безопасности, при проверке основного жгута проводов системы подушек безопас-
ности отсоедините разъемы модулей подушек безопасности водителя и переднего пассажира.
• В целях безопасности, при проверке жгута проводов системы подушек безопасности отсо-
едините разъем модуля боковой подушки безопасности, разъем преднатяжителя ремня бе-
зопасности и разъем преднатяжителя поясной лямки ремня безопасности.

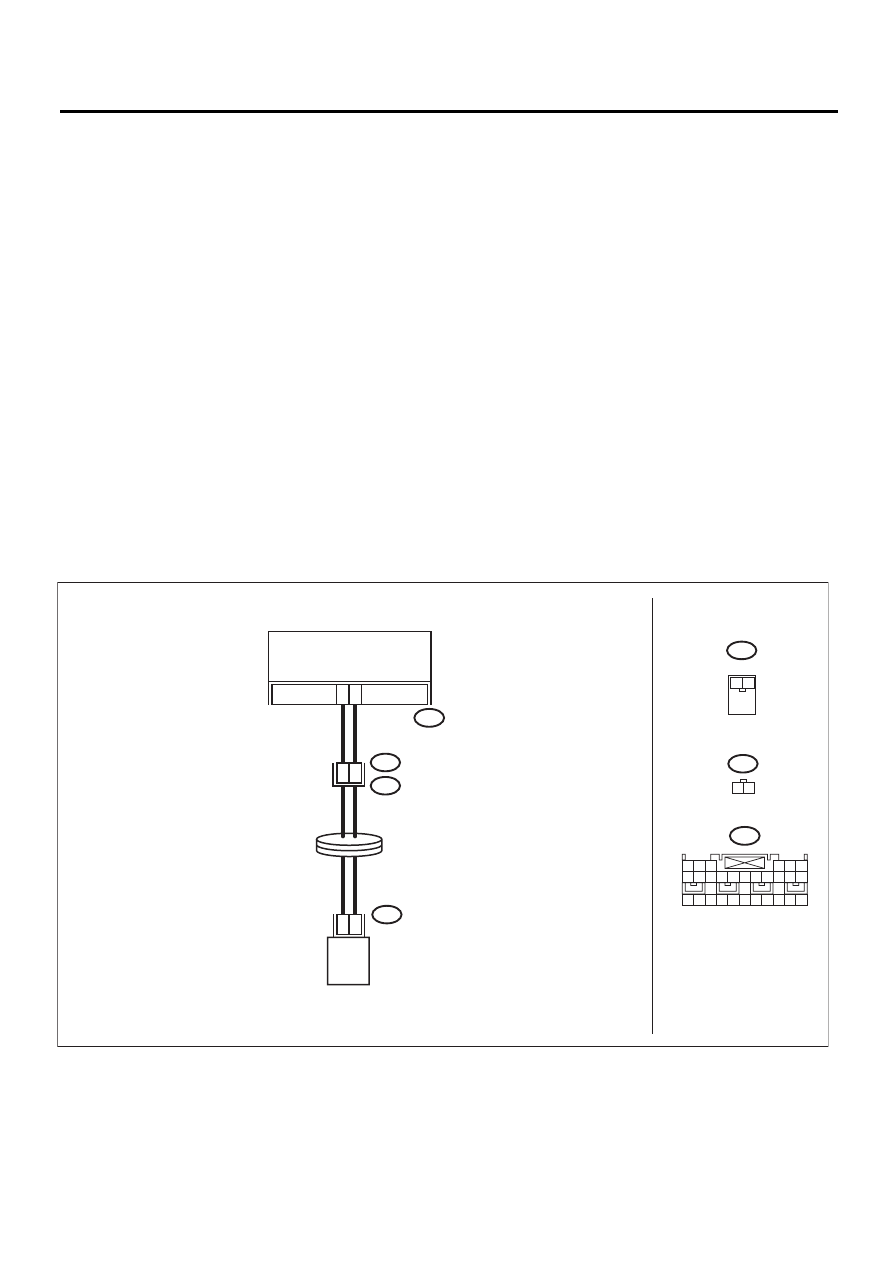

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AB3

1 2 3

4 5 6

7 8 9 10 11 12 13 14 15 16 17

18 19 20 21 22 23 24 25 26 27 28

13

14

AB21

AB26

AB2

2

1

1

2

ПОВОРОТНЫЙ РАЗЪЕМ
РУЛЕВОЙ КОЛОНКИ

МОДУЛЬ ПОДУШКИ

БЕЗОПАСНОСТИ ВОДИТЕЛЯ

БЛОК УПРАВЛЕНИЯ
СИСТЕМЫ ПОДУШЕК
БЕЗОПАСНОСТИ

AB2

1 2

AB21

1 2

AB3

AB-01839

AB(diag)-44

Таблица диагностики с кодами неисправностей

СИСТЕМА ПОДУШЕК БЕЗОПАСНОСТИ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.
Проверьте надежность контактов в разъемах
между блоком управления системой подушек
безопасности и модулем подушки безопасности
водителя.

Обнаружен ли плохой кон-
такт?

Замените жгут
проводов систе-
мы подушек бе-
зопасности.

Переходите к ша-
гу 2.

2

ПРОВЕРКА МОДУЛЯ ПОДУШКИ БЕЗОПАС-
НОСТИ ВОДИТЕЛЯ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Снимите модуль подушки безопасности во-
дителя.
3) Подсоедините разъем (1N) диагностического
жгута проводов N к разъему (AB2).
4) Подсоедините резистор модуля подушки бе-
зопасности к разъему (2N) диагностического
жгута проводов N.
5) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените модуль
подушки безо-
пасности водите-
ля. <См. AB-13,
Модуль подушки
безопасности во-
дителя.>

Переходите к ша-
гу 3.

3

ПРОВЕРКА ПОВОРОТНОГО РАЗЪЕМА РУЛЕ-
ВОЙ КОЛОНКИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините диагностический жгут прово-
дов N от разъема (AB2).
3) Снимите нижнюю крышку панели приборов и
отсоедините разъем (AB21) от разъема (AB26).
4) Подсоедините разъем (1F) диагностического
жгута проводов F к разъему (AB21).
5) Подсоедините резистор модуля подушки бе-
зопасности к разъему (3F) диагностического
жгута проводов F.
6) Подсоедините клемму массы к аккумулятору
и переведите замок зажигания в положение ON.

Предупреждающая лампа
системы подушек безопас-
ности горит в течение 6 се-
кунд, а затем гаснет?

Замените пово-
ротный разъем
рулевой колон-
ки. <См. AB-20,
Поворотный
разъем рулевой
колонки.>

Переходите к ша-
гу 4.

4

ПРОВЕРКА ОСНОВНОГО ЖГУТА ПРОВОДОВ
СИСТЕМЫ ПОДУШЕК БЕЗОПАСНОСТИ.
1) Переведите замок зажигания в положение
OFF, отсоедините провод массы от аккумулято-
ра и выждите не менее 20 секунд.
2) Отсоедините резистор модуля подушки безо-
пасности от разъема (3F) диагностического жгу-
та проводов F.
3) Снимите отделение для перчаток и отсоеди-
ните разъемы (AB4) и (AB27).
4) Отсоедините разъем (AB3) от блока управле-
ния системой подушек безопасности, и подсо-
едините разъем (1R) диагностического жгута
проводов R.
5) Измерьте сопротивление между разъемом
(2R) диагностического жгута проводов R и разъ-
емом (3F) диагностического жгута проводов F.

Разъемы и клеммы

(2R) № 2 — (3F) № 3:
(2R) № 4 — (3F) № 4:

Сопротивление составляет
менее 10 Ом?

Переходите к ша-
гу 5.

Замените как ос-
новной жгут про-
водов системы
подушек безо-
пасности, так и
жгут проводов
кузова.
