AC-39

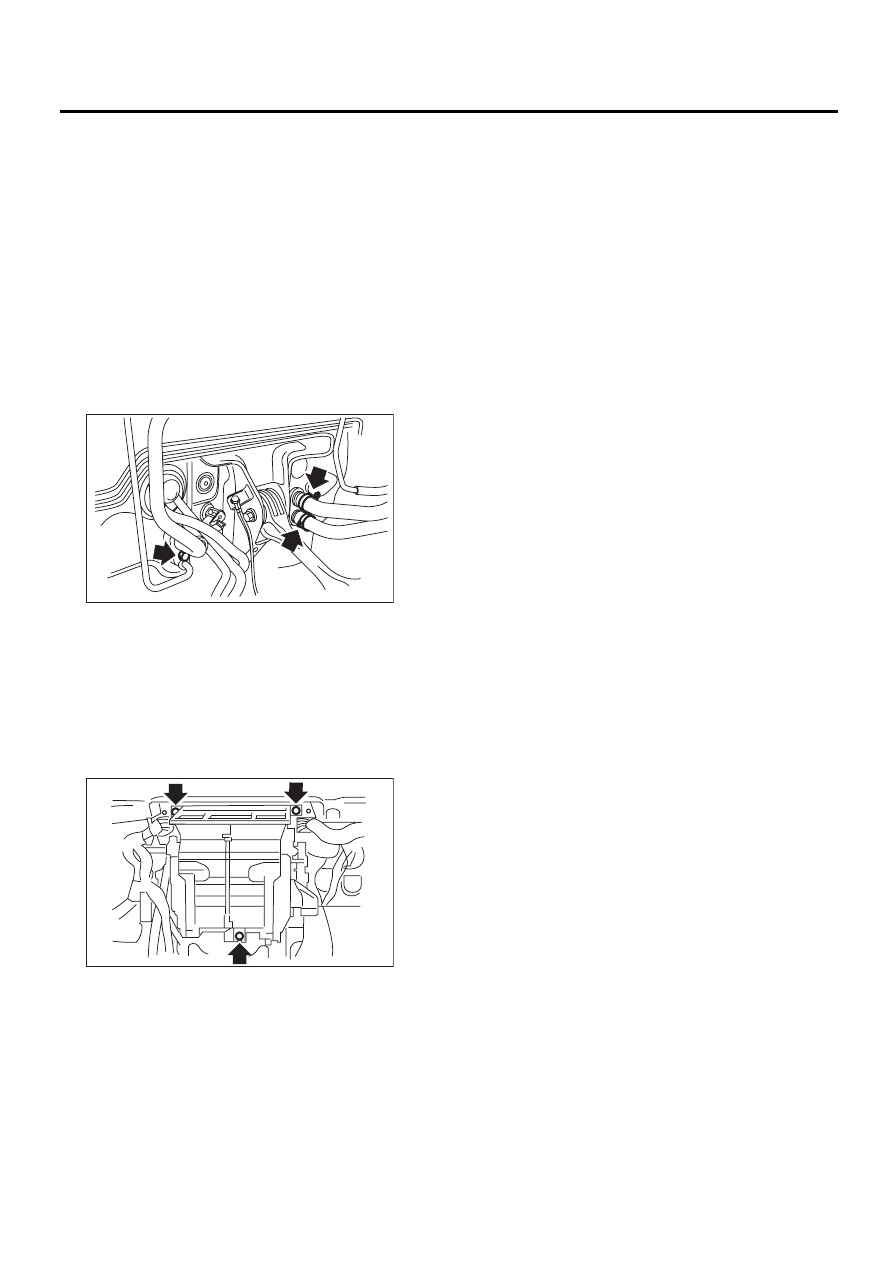

Блок отопителя и охлаждения

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

14.Блок отопителя

и охлаждения

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-26,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
3) Слейте охлаждающую жидкость двигателя
из радиатора.
4) Отверните болты крепления расширитель-
ного клапана и трубки в моторном отсеке. Что-
бы снять шланги, отсоедините хомуты шланга
отопителя в моторном отсеке.

5) Снимите панель приборов. <См. EI-41, СНЯ-
ТИЕ, Узел панели приборов.>
6) Снимите опорную балку.
7) Снимите узел электродвигателя вентилято-
ра салона. <См. AC-32, СНЯТИЕ, Узел электро-
двигателя вентилятора салона.>
8) Отсоедините разъем серводвигателя.
9) Ослабьте болты и гайки и снимите блок ото-
пителя и охлаждения.

B: УСТАНОВКА

1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Заправьте систему хладагентом. <См. AC-27,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-5, БЛОК ОТО-
ПИТЕЛЯ И ОХЛАЖДЕНИЯ, УЗЕЛ, Общие
сведения.>

AC-00870

AC-00055

AC-40

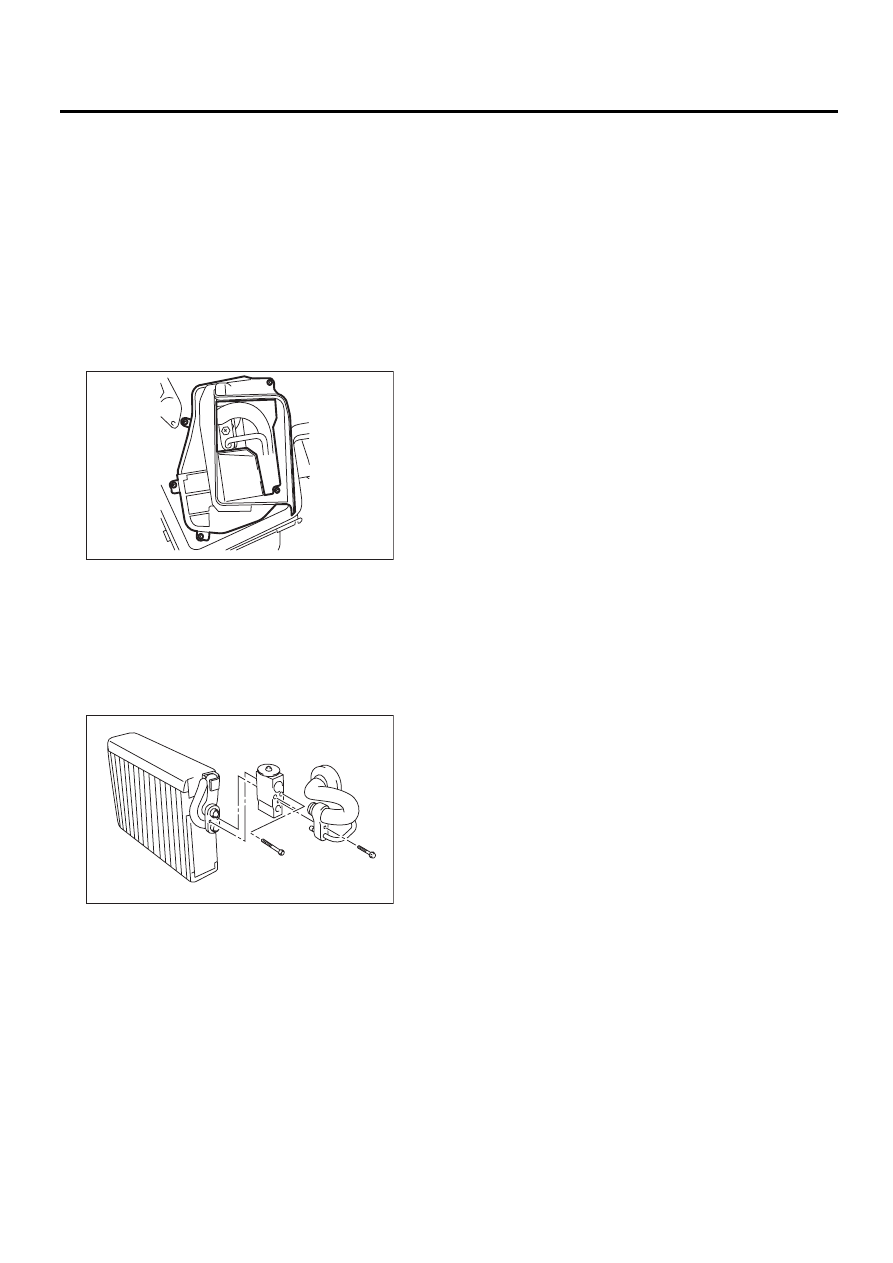

Испаритель

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

15.Испаритель

A: СНЯТИЕ

1) Регенерируйте охлаждающую жидкость и
отсоедините трубку кондиционера наклонной
панели для ног водителя. <См. AC-26, ПРОЦЕ-
ДУРА, Порядок регенерации хладагента.>
2) Снимите отделение для перчаток.
3) Снимите узел электродвигателя вентилято-
ра салона. <См. AC-32, СНЯТИЕ, Узел электро-
двигателя вентилятора салона.>
4) Ослабьте винты и снимите крышку испари-
теля.

5) Снимите шланг автоматического кондицио-
нера в блоке испарителя.
6) Поверните верхнюю часть сердцевины испа-
рителя к передней части автомобиля, а ниж-
нюю часть — в салон автомобиля, после чего,
вытяните кожух отопителя в левую сторону.
7) Ослабьте два болта и снимите расширитель-
ный клапан.

ОСТОРОЖНО:
При замене испарителя долейте в новый ис-
паритель соответствующее количество ком-
прессорного масла. <См. AC-31, ЗАМЕНА,
Компрессорное масло.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Замените уплотнительные кольца на трубках
новыми, затем нанесите компрессорное масло.

AC-00867

AC-00868

AC-41

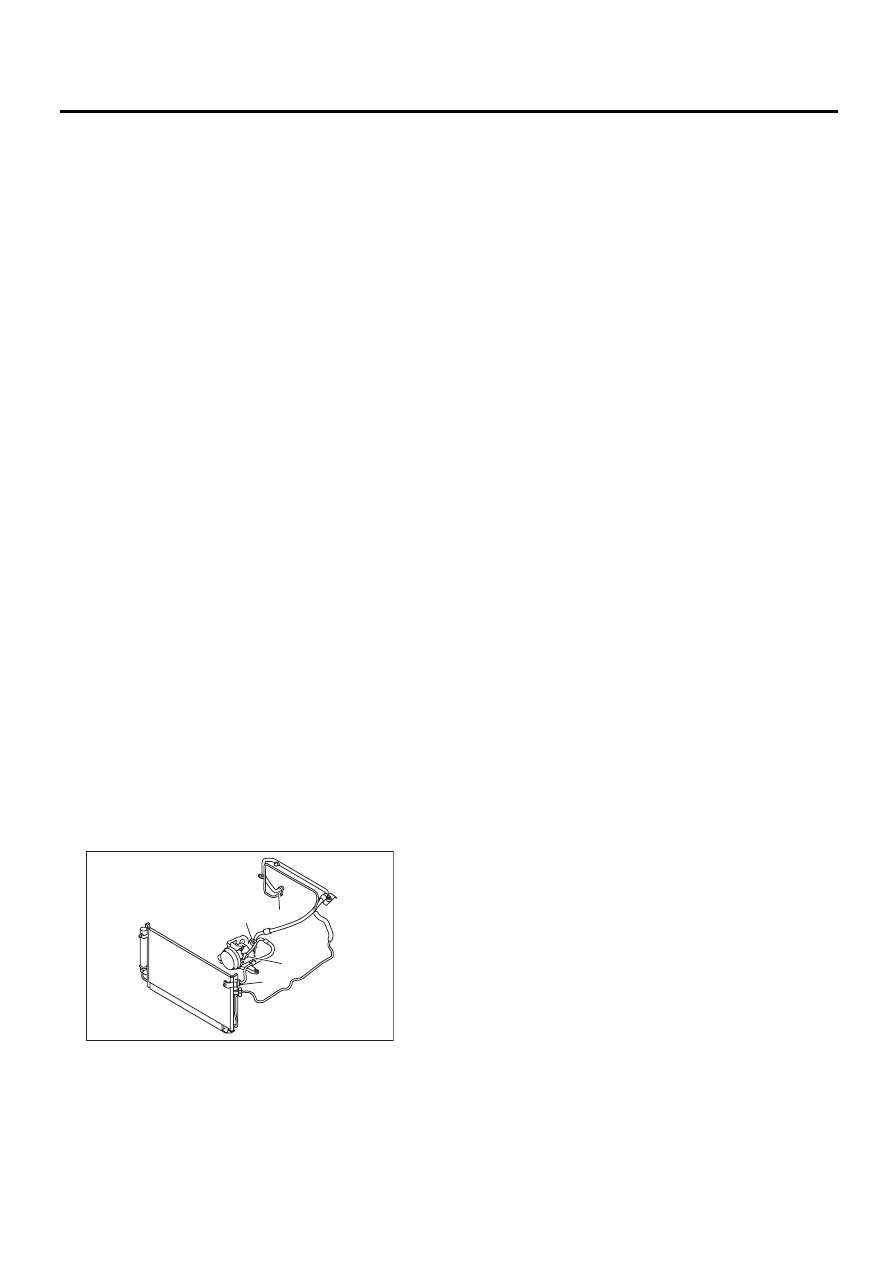

Шланги и трубки

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

16.Шланги и трубки

A: СНЯТИЕ

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь грязи.
1) Отсоедините провод массы от аккумулятора.
2) Осуществите выпуск хладагента при помощи
системы регенерации хладагента. <См. AC-26,
ПРОЦЕДУРА, Порядок регенерации хладаген-
та.>
3) Отверните болты крепления блока испари-
теля (A).
4) Отверните болты крепления шланга низкого
давления (B).
5) Отсоедините шланг низкого давления от
блока испарителя.
6) Отсоедините шланг низкого давления от
компрессора.
7) Снимите шланг низкого давления с автомо-
биля.
8) Отверните болты крепления шланга высоко-
го давления (C).
9) Отсоедините шланг высокого давления от
компрессора.
10) Отсоедините шланг высокого давления от
конденсатора.
11) Снимите шланг высокого давления с авто-
мобиля.
12) Отверните болт крепления трубки высоко-
го давления (D).
13) Снимите трубку высокого давления с авто-
мобиля.

B: УСТАНОВКА

ОСТОРОЖНО:
• Не прикладывайте значительных усилий
при подсоединении/отсоединении шлангов.
После установки убедитесь, что шланги не
перекручены и не испытывают растягиваю-
щей нагрузки.
• Закройте отсоединенные шланги при по-
мощи заглушек или виниловой пленки, что-
бы не допустить попадания внутрь грязи.
• Замените уплотнительные кольца на
шлангах и трубках новыми, затем нанесите
компрессорное масло.
1) Установка производится в порядке, обрат-
ном порядку снятия.
2) Заправьте систему хладагентом. <См. AC-27,
ПРОЦЕДУРА, Порядок заправки хладагента.>

Момент затяжки:

Обратитесь к пункту “УЗЕЛ” в разделе
“Общие сведения”. <См. AC-16, БЛОК КОН-
ДИЦИОНИРОВАНИЯ ВОЗДУХА, УЗЕЛ, Об-
щие сведения.>

C: ПРОВЕРКА

ПРИМЕЧАНИЕ:
При обнаружении трещин, повреждений или
разрывов в шланге, замените его на новый.

AC-01366

(A)

(C)

(B)

(D)

AC-42

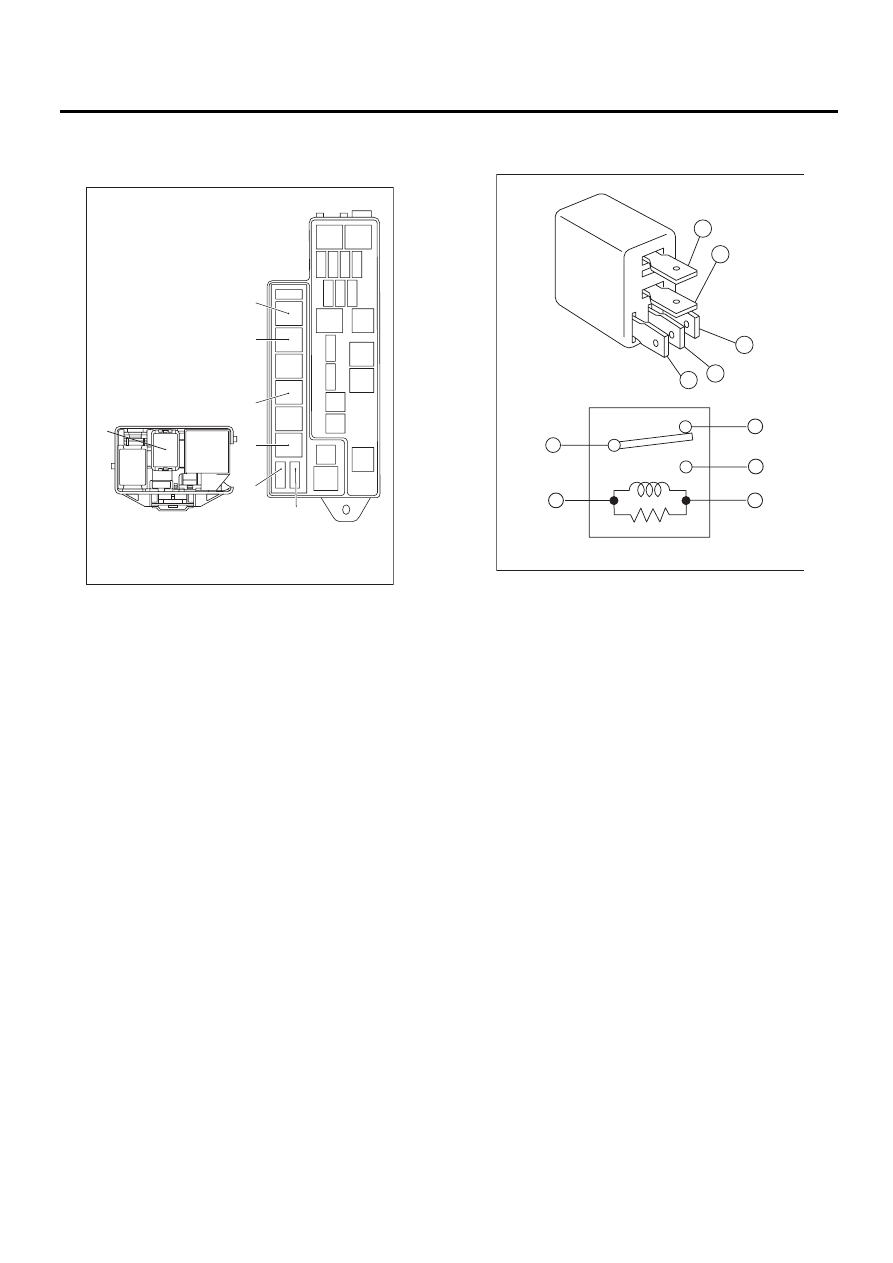

Реле и предохранители

СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)

17.Реле и предохранители

A: РАСПОЛОЖЕНИЕ

B: ПРОВЕРКА

• Реле режимов вентилятора

(3) — (5): Проводимость есть.
(1) — (4): Проводимость есть.
(1) — (2): Проводимости нет.
При подаче напряжения аккумуляторной бата-
реи на клеммы (3) и (5), проверьте проводи-
мость между клеммами (1) и (2).
Если проводимости нет, замените реле новым.

(a) Держатель реле (модель с турбонаддувом)

(b) Блок главных предохранителей

(1) Реле кондиционера (модель с турбонаддувом)

(2) Реле основного вентилятора

(3) Реле вспомогательного вентилятора

(4) Реле кондиционера (модель без турбонаддува)

(5) Реле режимов вентилятора

(6) Предохранитель основного вентилятора 30 A

(7) Предохранитель вспомогательного вентилятора

30 A

AC-01386

(7)

(6)

(5)

(4)

(a)

(3)

(2)

(b)

(1)

4

2

5

3

1

1

5

3

2

4

AC-01485
