PS-77

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

9) Затяните болт натяжения ремня.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

10) Установите крышку ремня.
11) Подсоедините провод массы к аккумулято-
ру.
12) Залейте предусмотренную жидкость уси-
лителя рулевого управления. <См. PS-82, Жид-
кость усилителя рулевого управления.>

ОСТОРОЖНО:
Никогда не запускайте двигатель до залив-
ки жидкости; в противном случае лопаст-
ный насос может заклинить.

C: ПРОВЕРКА

1. БАЗОВАЯ ПРОВЕРКА.

Проведите следующие процедуры проверки и замените неисправные детали.

№

Деталь

Проверка

Способ устранения

1

Масляный насос (вне-
шняя проверка)

(1) Трещины, повреждения и
утечка масла

Замените масляный насос новым.

(2) Люфт вала шкива

Измерьте радиальный люфт и осевой люфт.
Если любой из них превышает нормативный предел, за-
мените масляный насос новым.

2

Шкив

(1) Повреждения

Замените новой деталью.

(2) Деформация

• Измерьте отклонение клиновидной канавки.
• Если оно превышает нормативный предел, замените
шкив новым.

3

Масляный насос (внут-
ренняя проверка)

(1) Неисправность или за-
клинивание лопастного на-
соса

• Проверьте сопротивление шкива вращению.
• Если оно превышает нормативный предел, замените
масляный насос новым.

(2) Деформация вала или
повреждение подшипника

Если при вращении шкива с помощью намотанного на не-
го шнура масляный насос издает шум, заметно отличаю-
щийся по высоте и громкости от звука нового масляного
насоса, замените масляный насос новым.

4

Уплотнительное кольцо

Трещины или износ

Замените новой деталью.

5

Кронштейн

Трещина

Замените новой деталью.

PS-78

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

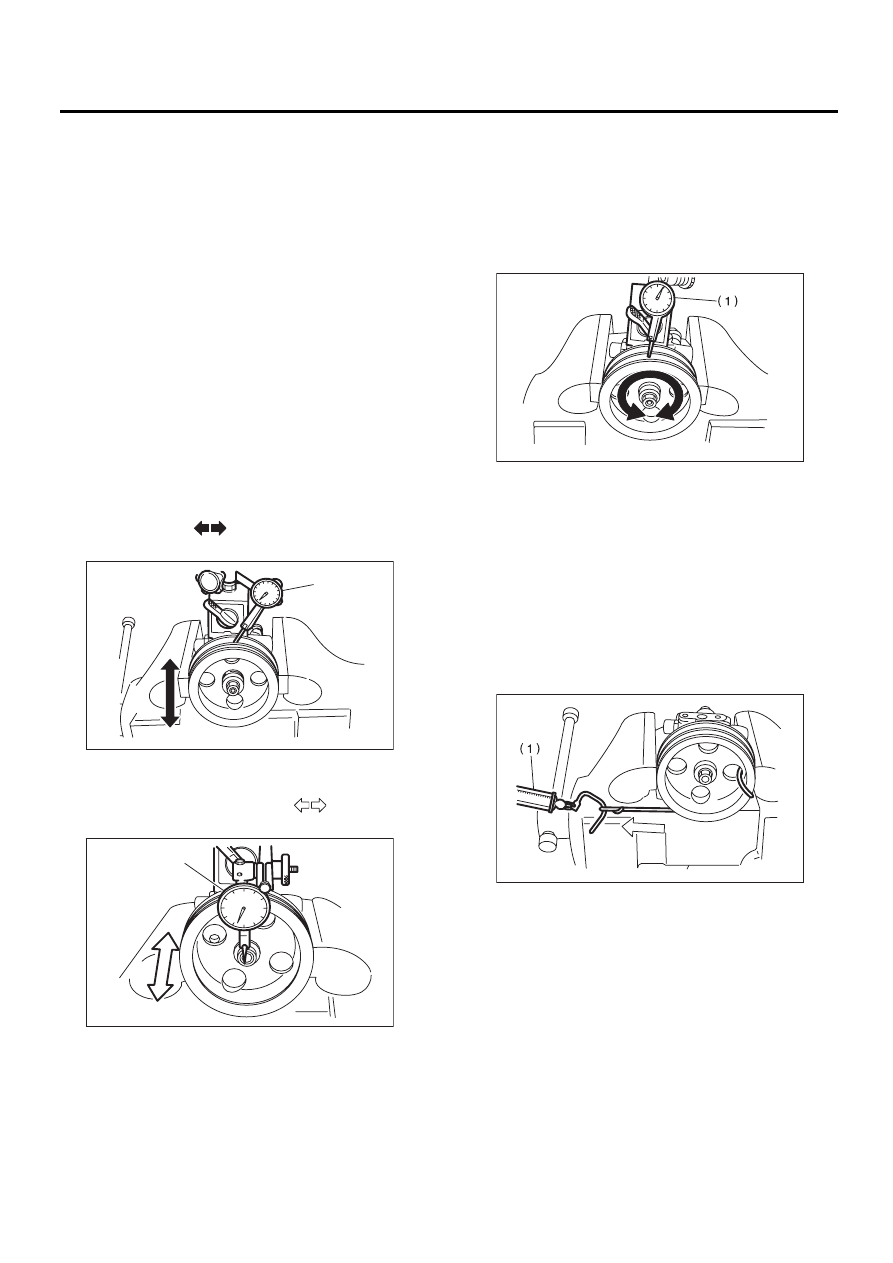

2. НОРМАТИВНЫЙ ПРЕДЕЛ

Проведите описанные ниже измерения. При
превышении нормативных пределов, замените
соответствующие детали новыми.

ОСТОРОЖНО:
• При закреплении масляного насоса в тис-
ках, удерживайте насос с минимально воз-
можным усилием между двух деревянных
брусков.
• Не устанавливайте в тиски наружную
часть расходного клапана, или шкива; в
противном случае, наружная часть шкива
может деформироваться. Выберите дере-
вянные бруски подходящего размера.
1) Люфт вала шкива

Условия измерения:

P: При приложении усилия 9,8 Н
(1,0 кгс, 2,2 фунт-сила-фут)

Нормативный предел:

Люфт в радиальном направлении
(направление )

0,5 мм (0,016 дюйма) или менее

Осевой люфт (направление

)

1,0 мм (0,039 дюйма) или менее

2) Отклонение канавки шкива

Нормативный предел:

1,0 мм (0,039 дюйма) или менее

ПРИМЕЧАНИЕ:
Сначала измерьте значение для одной поверх-
ности V-образной канавки, затем установите
измеритель на другую и считайте показания.

3) Сопротивление шкива вращению

Нормативный предел:

Максимальная нагрузка: 9,22 Н
(0,94 кгс, 2,07 фунт-сила-фут) или менее

ПРИМЕЧАНИЕ:
• В начале вращения шкива может указывать-
ся довольно высокое значение.
• Чтобы оценить сопротивление, измеряйте
нагрузку в процессе вращения.

(1) Циферблатный измеритель

(1) Циферблатный измеритель

PS-00145

P

(1)

PS-00146

P

(1)

(1) Циферблатный измеритель

(1) Пружинные весы

PS-00147

PS-00148

PS-79

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

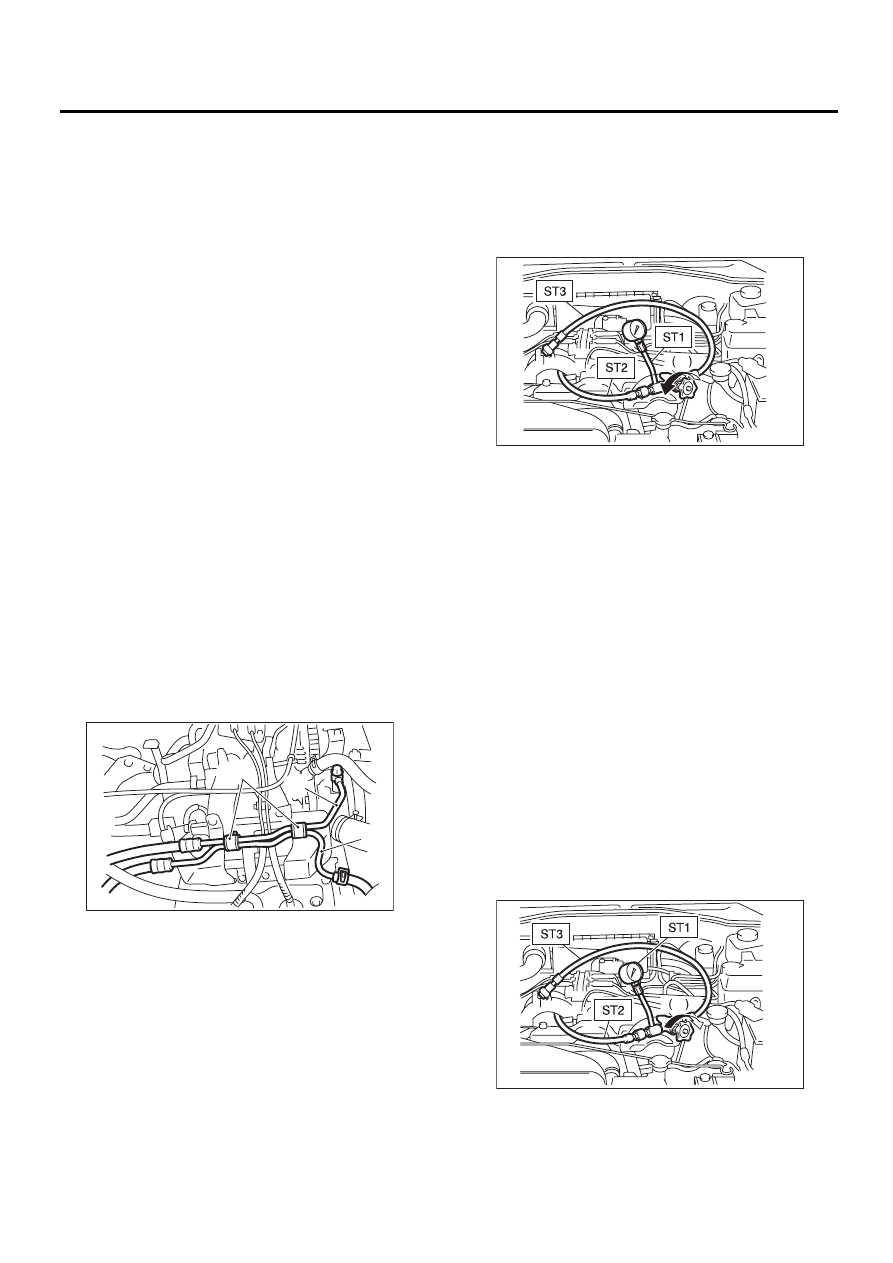

3. ГИДРАВЛИЧЕСКОЕ ДАВЛЕНИЕ

ПРИМЕЧАНИЕ:
• Перед измерением гидравлического давле-
ния обязательно выполните все операции, опи-
санные в разделе “ПРОВЕРКА”. В противном
случае гидравлическое давление будет изме-
рено неправильно. <См. PS-83, ПРОВЕРКА,
Общая таблица диагностики.>
• Ни в коем случае не оставляйте вентиль ма-
нометра закрытым и не удерживайте рулевое
колесо в крайнем положении в течение 5 се-
кунд и более, так как это может повредить
масляный насос.
• Перед установкой манометра, положите ве-
тошь в местах, где может пролиться жидкость.
После проведения измерения полностью вы-
трите пролившуюся жидкость.
1) Измерение стандартного давления

(1) Подсоедините специальные инструмен-
ты ST1, ST2 и ST3.

Специальный инструмент 1
925711000

МАНОМЕТР

Специальный инструмент 2
34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент 3
34099AC010

ШЛАНГ-АДАПТЕР А

(2) Снимите канал воздухозаборника.
(3) Отсоедините трубку C от насоса.
(4) С помощью прокладки (номер детали
34621AC021) и болта (номер детали
34620AC010), установите на насос вместо
трубки С специальный инструмент 2.

(5) Соедините специальный инструмент 3 с
наконечником трубки С, снятой с насоса.
(6) Долейте рабочую жидкость усилителя
рулевого управления до требуемого уровня.
(7) Откройте вентиль и запустите двига-
тель.

(8) Измерьте стандартное давление.

Специальный инструмент 1
925711000

МАНОМЕТР

Специальный инструмент 2
34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент 3
34099AC010

ШЛАНГ-АДАПТЕР А

Нормативный предел:

981 кПа (10 кгс/см

2

, 142 фунта/кв. дюйм),

или менее

(9) Если измеренное значение не соответс-
твует нормативному, замените неисправ-
ную деталь в зависимости от следующих
неисправностей.
(Засорение трубки или шланга, утечки из
магистрали рабочей жидкости, наличие
инородных веществ в магистрали рабочей
жидкости)

2) Измерьте давление разгрузки.

(1) Измерьте давление разгрузки с помо-
щью специального инструмента.
(2) Закройте вентиль.
(3) Измерьте давление разгрузки.

Специальный инструмент 1
925711000

МАНОМЕТР

Специальный инструмент 2
34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент 3
34099AC010

ШЛАНГ-АДАПТЕР А

(1) Болт A

(2) Трубка C

(3) Трубка D

PS-00177

(2)

(1)

(3)

(A) Открыта

(A) Закрыта

PS-00152

A

PS-00153

A

PS-80

Масляный насос

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

Нормативный предел:

Модели с турбонаддувом

7650 — 8340 кПа
(78 — 85 кгс/см

2

, 1109 — 1209 фунта/кв.

дюйм)

Модель без турбонаддува

6700 — 7400 кПа
(68 — 75 кгс/см

2

, 971 — 1070 фунта/кв.

дюйм)

(4) Если значение не соответствует норма-
тивному, замените масляный насос.

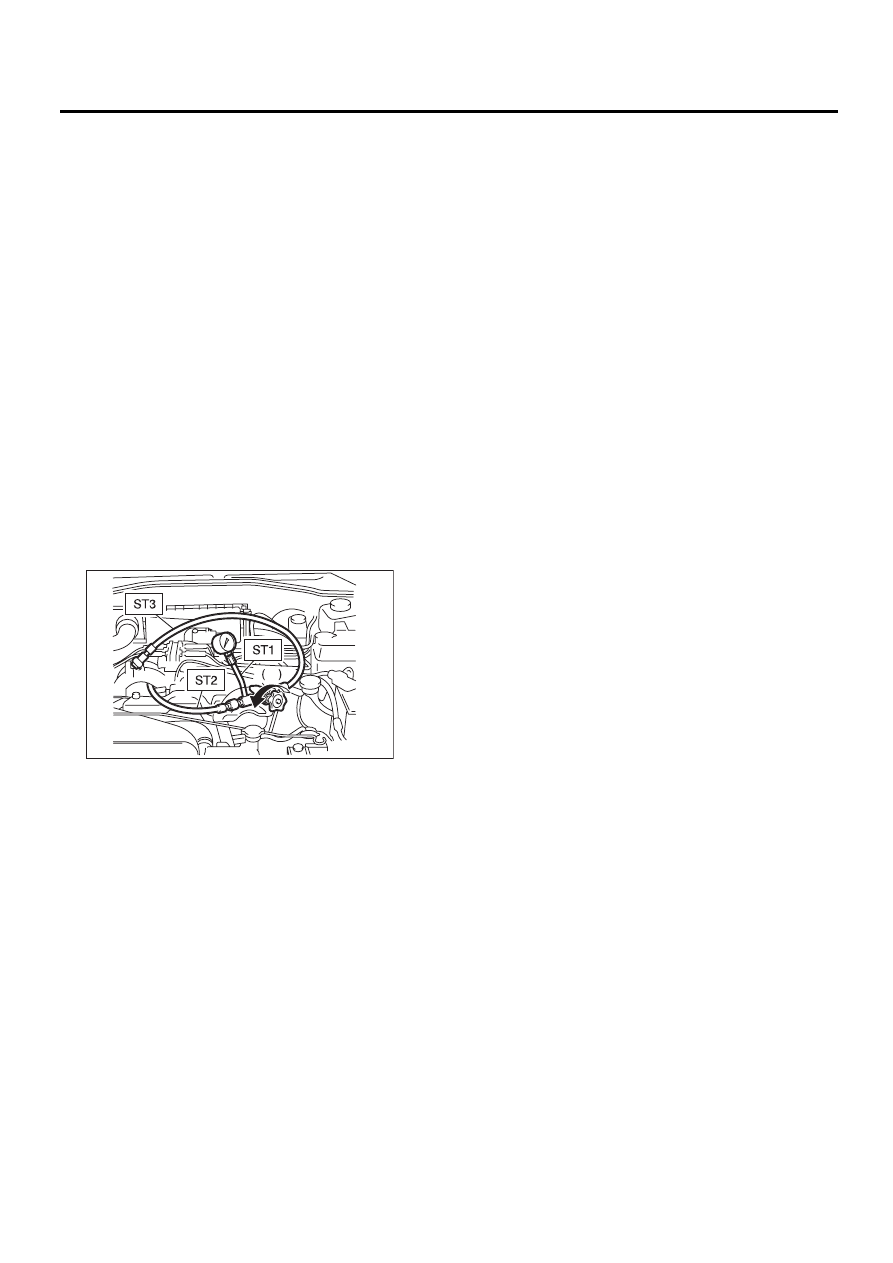

3) Измерьте рабочее давление.

(1) Измерьте рабочее давление с помощью
специального инструмента.
(2) Откройте вентиль.
(3) Измерьте рабочее давление распреде-
лительного клапана, поворачивая рулевое
колесо от упора до упора.

Специальный инструмент 1
925711000

МАНОМЕТР

Специальный инструмент 2
34099AC020

ШЛАНГ-АДАПТЕР B

Специальный инструмент 3
34099AC010

ШЛАНГ-АДАПТЕР А

Нормативный предел:

Модели с турбонаддувом

7650 — 8340 кПа
(78 — 85 кгс/см

2

, 1109 — 1209 фунта/кв.

дюйм)

Модель без турбонаддува

6700 — 7400 кПа
(68 — 75 кгс/см

2

, 971 — 1070 фунта/кв.

дюйм)

(4) Если значение не соответствует норма-
тиву, измерьте усилие на рулевом колесе.
<См. PS-87, ИЗМЕРЕНИЕ УСИЛИЯ НА РУ-
ЛЕВОМ КОЛЕСЕ, ПРОВЕРКА, Общая табли-
ца диагностики.> Если оно не соответствует
нормативному значению, замените распре-
делительный клапан или узел распредели-
тельного клапана и шестерни новыми дета-
лями.

(A) Открыта

PS-00152

A
