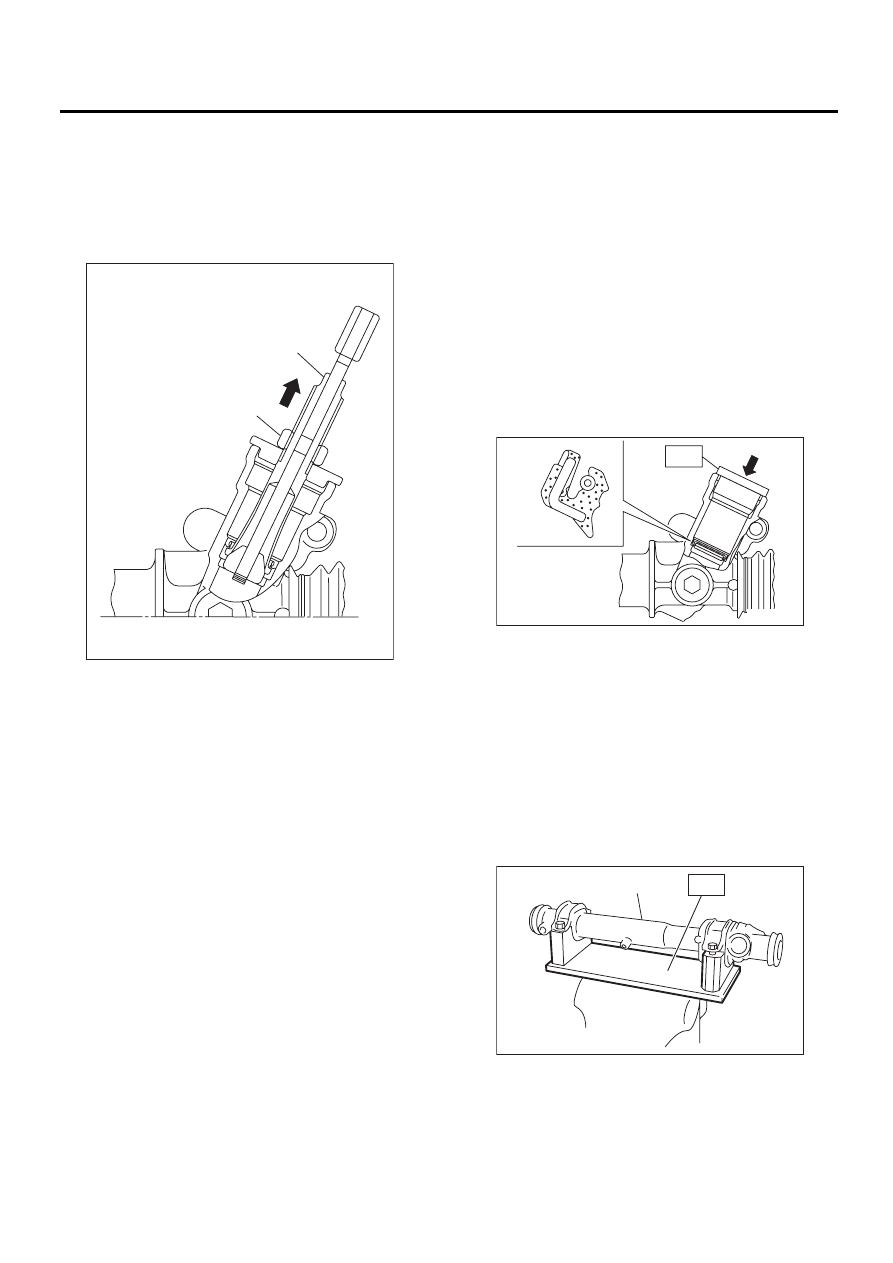

PS-29

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

23) Удерживая специальный инструмент за
грани под ключ, извлеките сальник, поворачи-
вая гайку.

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать
внутреннюю поверхность рулевого меха-
низма.

D: УЗЕЛ

1) Нанесите слой консистентной смазки на
внутреннюю и наружную поверхности нового
сальника.

Консистентная смазка для рулевого меха-
низма:

ONE LUBER MO (Номер детали 003608001)

2) Проверьте направление сальника и положе-
ние установки. Используя специальный инстру-
мент и пресс, запрессуйте сальник в рулевой
механизм.
Специальный инструмент
34199AE130

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ
САЛЬНИКА РУЛЕВОГО МЕ-
ХАНИЗМА

3) Установите корпус рулевого механизма на
специальный инструмент, как показано на ри-
сунке. Нанесите слой консистентной смазки на
игольчатый подшипник.
Специальный инструмент

926200000СТЕНД

ОСТОРОЖНО:
Убедитесь в том, что игольчатый подшип-
ник не имеет дефектов. Если подшипник не-
исправен, замените корпус рулевого меха-
низма новой деталью.

(1) Грани под ключ

(2) Гайка

PS-00652

(1)

(2)

(1) Сальник

(1) Корпус рулевого механизма

(1)

ST

PS-00653

PS-00654

(1)

ST

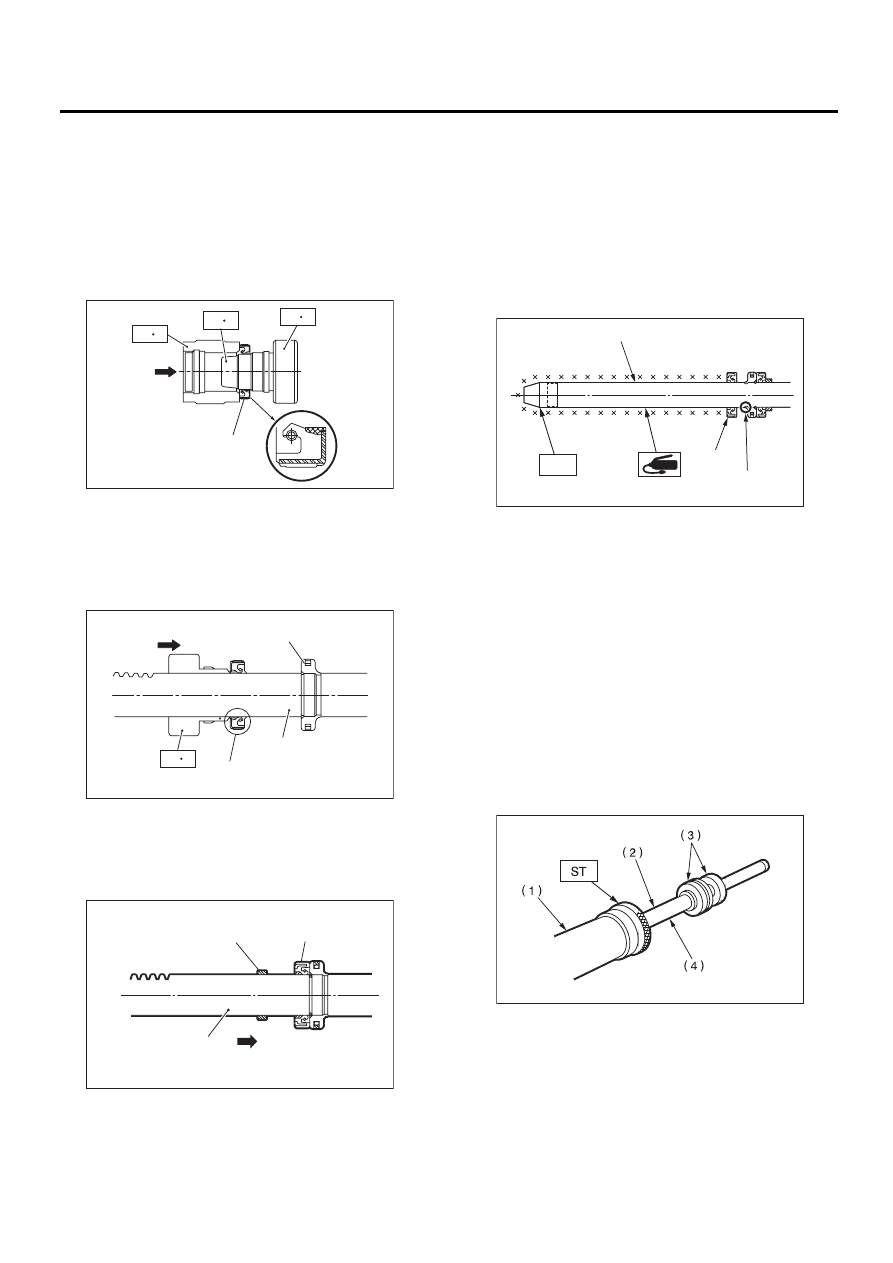

PS-30

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

4) Установите сальник на специальный инстру-
мент A с помощью специальных инструментов
B и C.
Специальный инструмент
927490000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ A, B, C

ПРИМЕЧАНИЕ:
Расположите сальник так, как показано на ри-
сунке.

5) Вставьте специальный инструмент A с уста-
новленным сальником со стороны зубчатой
части рейки. Снимите сальник со специального
инструмента A возле поршня, а затем снимите
специальный инструмент A с рейки.

6) Установите опорную шайбу со стороны зуб-
чатой части рейки.

7) Установите специальный инструмент на рей-
ку, нанесите равномерный тонкий слой консис-
тентной смазки на рейку и специальный инс-
трумент, а затем установите сальник.
Специальный инструмент
926250000

НАПРАВЛЯЮЩАЯ

ОСТОРОЖНО:
Будьте осторожны, чтобы не поцарапать
кромки сальника о внутреннее кольцо пор-
шня.

8) Нанесите слой консистентной смазки на ка-
навки рейки, скользящие поверхности гильзы и
уплотнительную поверхность поршня. Устано-
вите специальный инструмент на торец цилин-
дра корпуса рулевого механизма. Затем уста-
новите рейку в корпус рулевого механизма со
стороны цилиндра.
Специальный инструмент
34199AE000

НАПРАВЛЯЮЩАЯ (САЛЬ-
НИК)

ОСТОРОЖНО:
Следите за тем, чтобы смазка не забила от-
верстие для выпуска воздуха в рейке.

(A) Сальник

(A) Сальник
(B) Рейка

(C) Поршень

(1) Сальник
(2) Опорная шайба
(3) Рейка

PS-00075

ST  A

ST  B

ST  C

(A)

PS-00655

(A)

(B)

(C)

ST  A

PS-00656

(2)

(1)

(3)

(1) Внутреннее кольцо поршня рейки
(2) Наружный сальник
(3) Рейка

(1) Сторона цилиндра корпуса рулевого механизма
(2) Отверстие для выпуска воздуха
(3) Сальник
(4) Рейка

PS-00657

(3)

(2)

(1)

ST

PS-00079

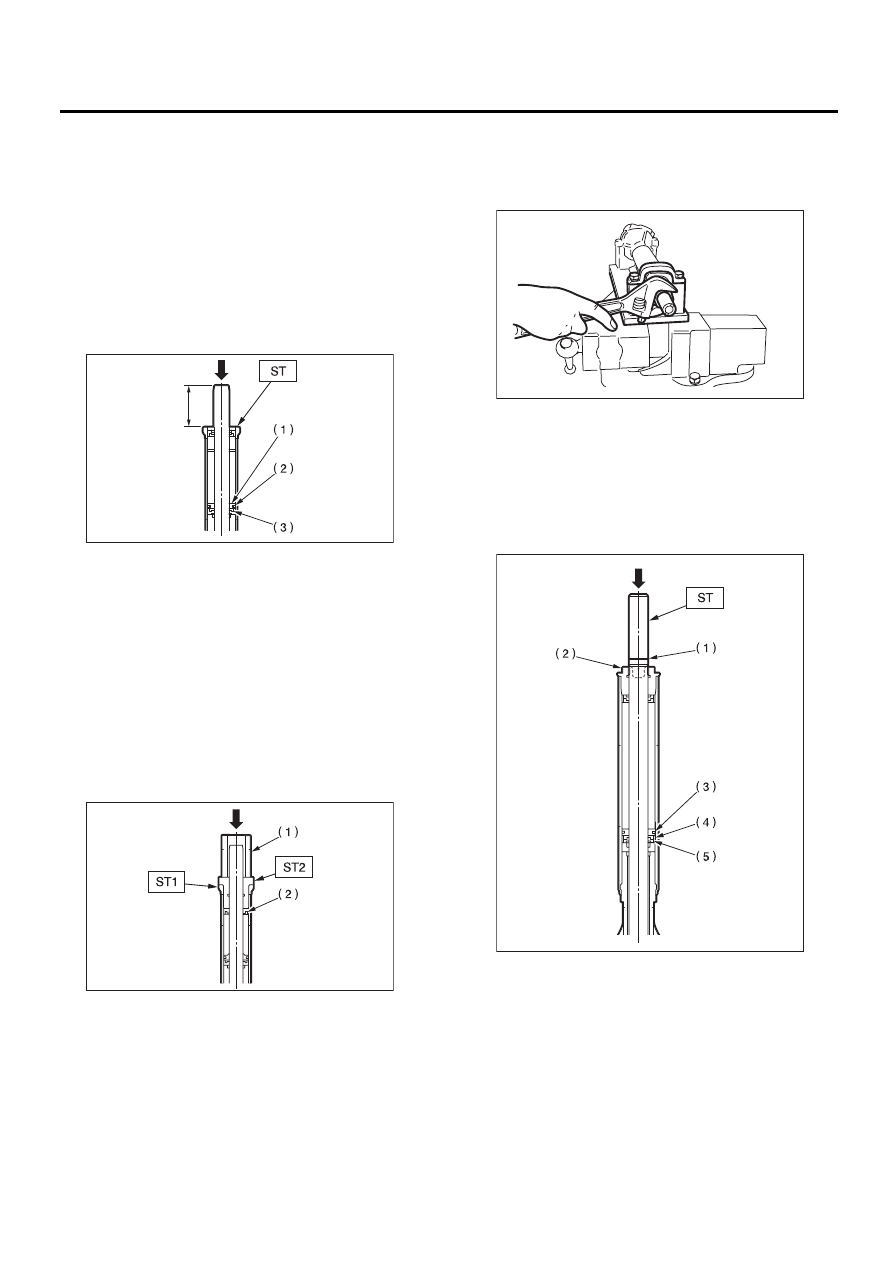

PS-31

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

9) Осторожно надавите на внутренний сальник
с помощью пресса, пока расстояние от специ-
ального инструмента до торца рейки не соста-
вит 65 мм (2,56 дюйма).
Специальный инструмент
34199AE000

НАПРАВЛЯЮЩАЯ (САЛЬ-
НИКА)

ОСТОРОЖНО:
Убедитесь, что на внутренней стенке специ-
ального инструмента нет царапин. В против-
ном случае при установке сальник может
повредиться.

10) Пропустите специальный инструмент 2 и
трубку через рейку, а затем запрессуйте спе-
циальный инструмент 1, специальный инстру-
мент 2 и наружный сальник с помощью пресса.
Специальный инструмент 1
34199AE000

НАПРАВЛЯЮЩАЯ (САЛЬ-
НИКА)

Специальный инструмент 2
34199AE010

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ (САЛЬНИКА)

11) Установите новый держатель со стороны
цилиндра корпуса рулевого механизма.

Момент затяжки:

64 Нм (6,5 кгс-м, 47,2 фунт-сила фут)

12) Прикрепите специальный инструмент к
рейке цилиндра. С помощью пресса надавите
на специальный инструмент, пока канавка спе-
циального инструмента не совместится с кром-
кой держателя.
Специальный инструмент
34199FE000

ПРИСПОСОБЛЕНИЕ ДЛЯ
СНЯТИЯ И УСТАНОВКИ

(1) Поршень рейки
(2) Внутренний сальник
(3) Опорное кольцо

(1) Трубка
(2) Наружный сальник

PS-00080

65 mm
(2.56 in)

PS-00081

(1) Канавка
(2) Держатель
(3) Поршень рейки
(4) Сальник
(5) Опорное кольцо

PS-00063

PS-00083

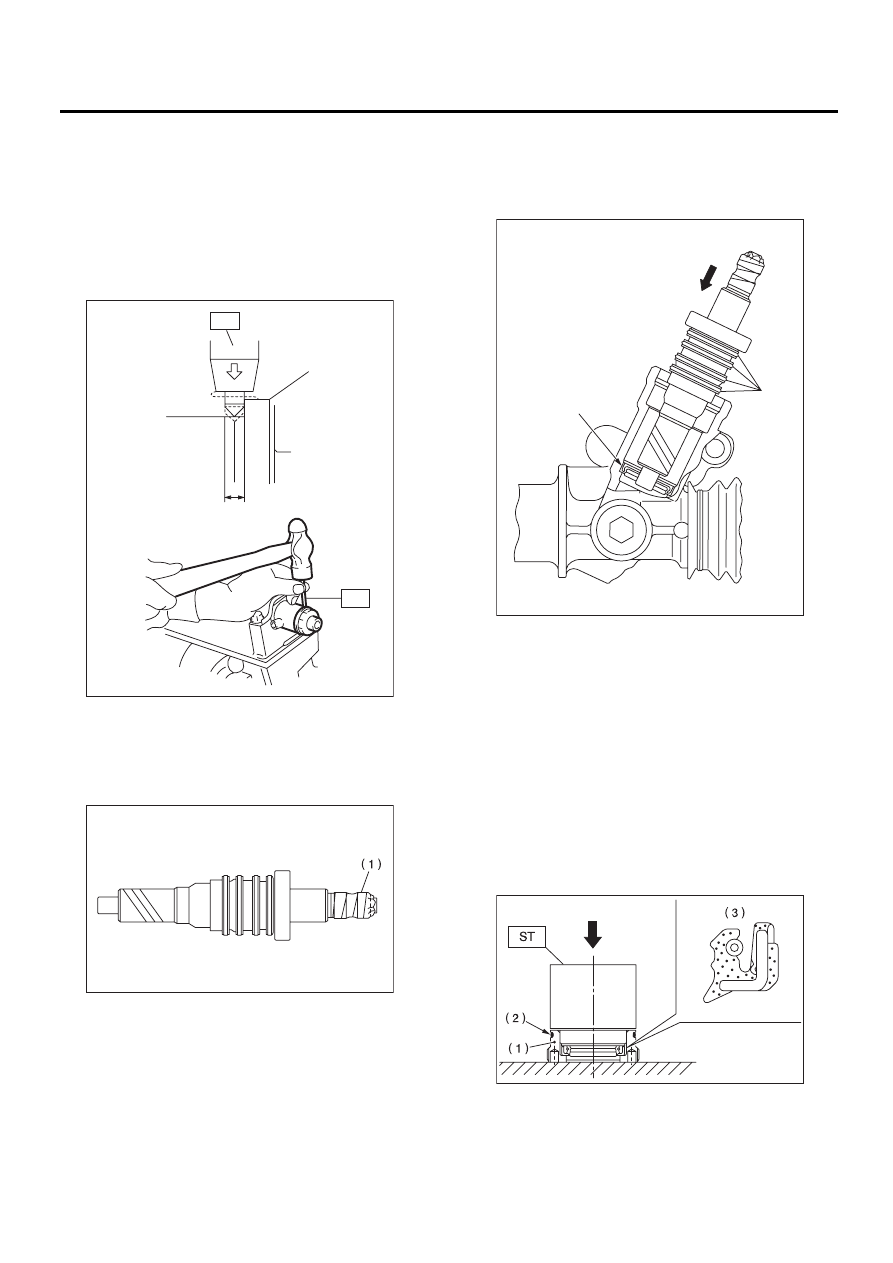

PS-32

Механизм рулевого управления [модель с левосторонним управлением]

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

13) С помощью специального инструмента, про-
ведите опрессовку корпуса рулевого механизма
в одной точке, расположенной на расстоянии
менее 3 мм (0,12 дюйма) от держателя.

ОСТОРОЖНО:
Будьте осторожны, чтобы не деформиро-
вать держатель.
Специальный инструмент
34099FA060

ДЕРЖАТЕЛЬ КЕРНЕРА

14) Оберните виниловую ленту вокруг шлице-
вой части узла клапана, а затем нанесите кон-
систентную смазку на поверхность ленты.

15) Нанесите слой консистентной смазки на зу-
бья шестерни узла клапана, а затем установи-
те узел клапана, соблюдая осторожность, что-
бы не поцарапать сальник и уплотнительное
кольцо.

16) Нанесите консистентную смазку по окруж-
ности сальника, а затем запрессуйте его в про-
бку с помощью специального инструмента и
пресса. Замените уплотнительные кольца по
окружности пробки новыми.
Специальный инструмент
34199AE110

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ ПРОБКИ
САЛЬНИКА

ОСТОРОЖНО:
Установите сальник, обращая внимание на
правильное направление его установки.

(A) Держатель
(B) 3 мм (0,12 дюйма)

(1) Виниловая лента

PS-00084

(A)

(B)

ST

ST

PS-00085

(1) Уплотнительное кольцо
(2) Сальник

(1) Пробка
(2) Уплотнительное кольцо
(3) Сальник

PS-00658

(1)

(2)

PS-00087
