PS-17

Универсальный шарнир

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. Универсальный шарнир

A: СНЯТИЕ

1) Снимите рулевое колесо. <См. PS-16, СНЯ-
ТИЕ, Рулевое колесо.>
2) Нанесите метки совмещения на универсаль-
ный шарнир.
3) Отверните болт универсального шарнира и
снимите универсальный шарнир.

В: УСТАНОВКА

1) Совместите вырез на зубчатой части вала ру-
левого колеса и вилке, а затем установите уни-
версальный шарнир на вал рулевого колеса.

2) Совместите метки совмещения и установите
универсальный шарнир на шлицы узла рулево-
го механизма.

3) Затяните болт.

Момент затяжки:

24 Нм (2,4 кгс-м, 17,7 фунт-сила-фут)

ОСТОРОЖНО:
Не перетягивайте болты универсального
шарнира. Чрезмерная затяжка придет к то-
му, что рулевое колесо будет трудно пово-
рачиваться.

Стандартный зазор между рулевым меха-
низмом и шарниром DOJ:

14 мм (0,55 дюйма) или более

4) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки.
<См. AB-20, РЕГУЛИРОВКА, Поворотный разъ-
ем рулевой колонки.>
5) Установите рулевое колесо и модуль подуш-
ки безопасности. <См. PS-16, УСТАНОВКА, Ру-
левое колесо.>

ОСТОРОЖНО:
При обслуживании модулей подушек безо-
пасности всегда обращайтесь к разделу
“Система подушек безопасности”. <См. AB-3,
ОСТОРОЖНО, Общие сведения.>

C: ПРОВЕРКА

Проверьте на предмет износа, повреждений и
любых других дефектов. При необходимости
замените

Нормативный предел:

Люфт универсального шарнира:
0 мм (0 дюйма)
Максимальный момент поворота:
0,3 Н (0,03 кгс, 0,07 фунт-сила-фут)

Измерьте момент поворота универсального
шарнира.

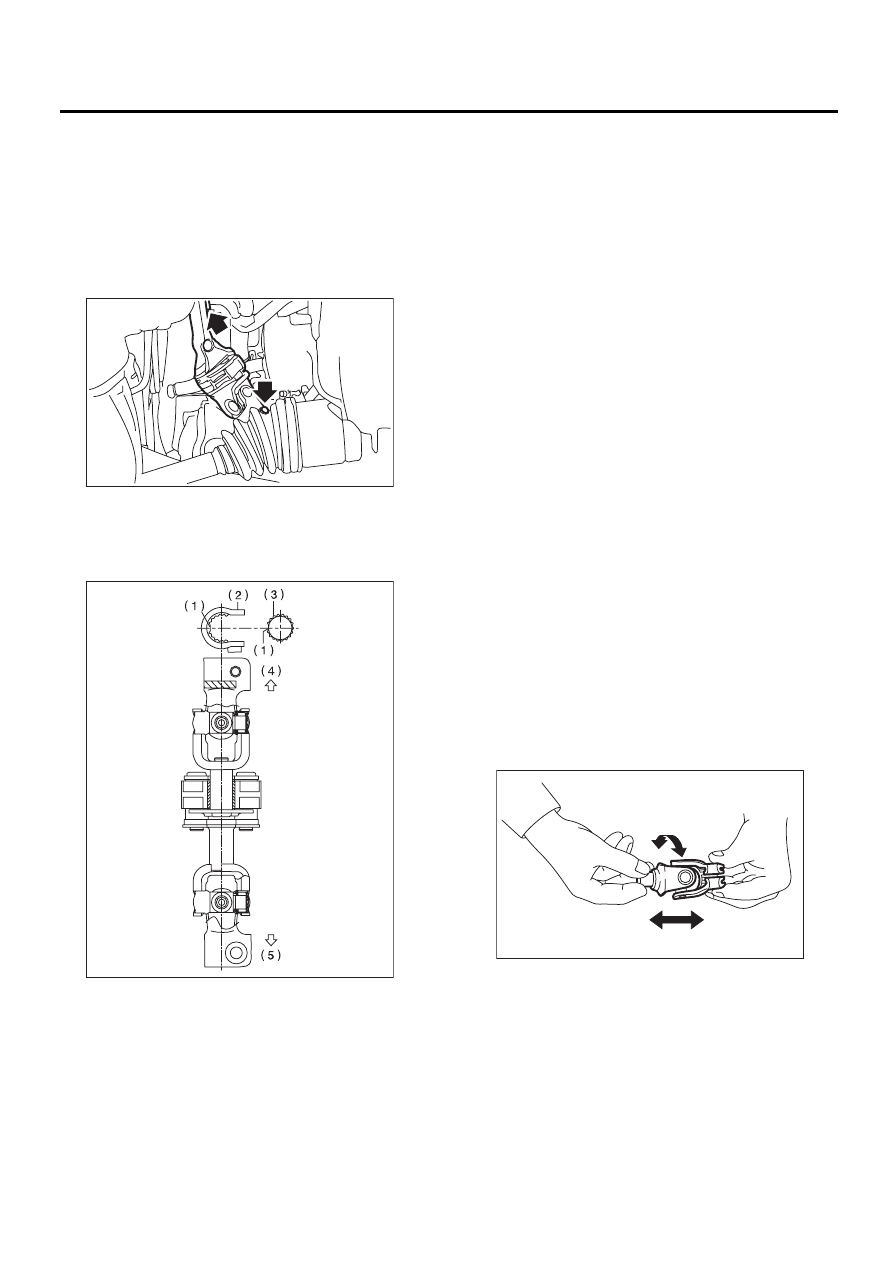

(1) Часть с вырезом

(2) Ярмо

(3) Вал рулевого колеса

(4) Сторона вала рулевого колеса

(5) Сторона рулевого механизма

PS-00031

PS-00032

(1) Усилие перемещения

(2) Люфт

PS-00033

(1)

(2)

PS-18

Универсальный шарнир

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

Нормативный предел:

Максимальная нагрузка: 7,3 Н (0,74 кгс,
1,64 фунт-сила-фут) или менее

Нормативный предел:

Максимальная нагрузка: 7,3 Н (0,74 кгс,
1,64 фунт-сила-фут) или менее

Нормативный предел:

Максимальная нагрузка: 7,3 Н (0,74 кгс,
1,64 фунт-сила-фут) или менее

Нормативный предел:

Максимальная нагрузка: 7,3 Н (0,74 кгс,
1,64 фунт-сила-фут) или менее

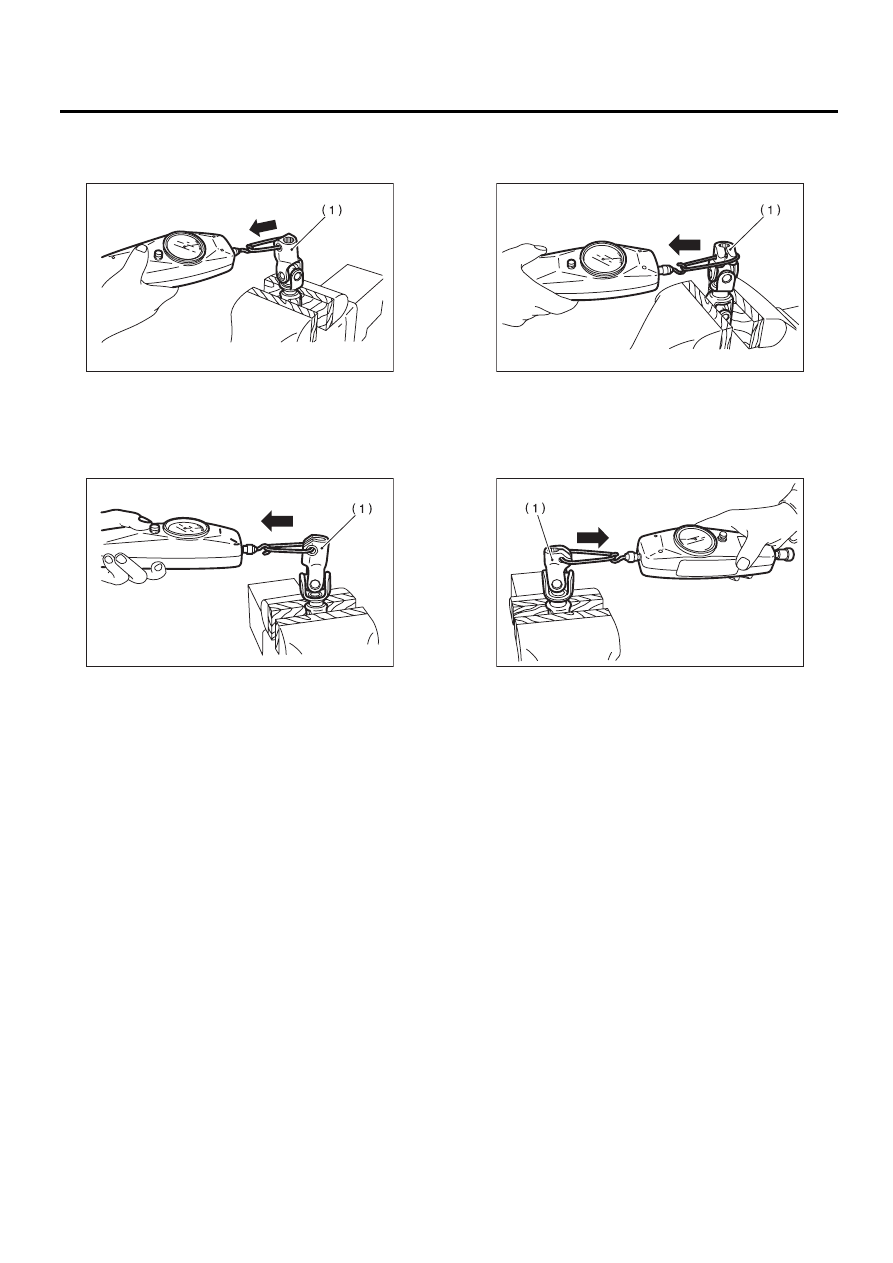

(1) Вилка (сторона рулевого механизма)

PS-00034

PS-00035

(1) Вилка (сторона рулевой колонки)

PS-00036

PS-00037

PS-19

Рулевая колонка с регулируемым наклоном

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

4. Рулевая колонка с регулируемым наклоном

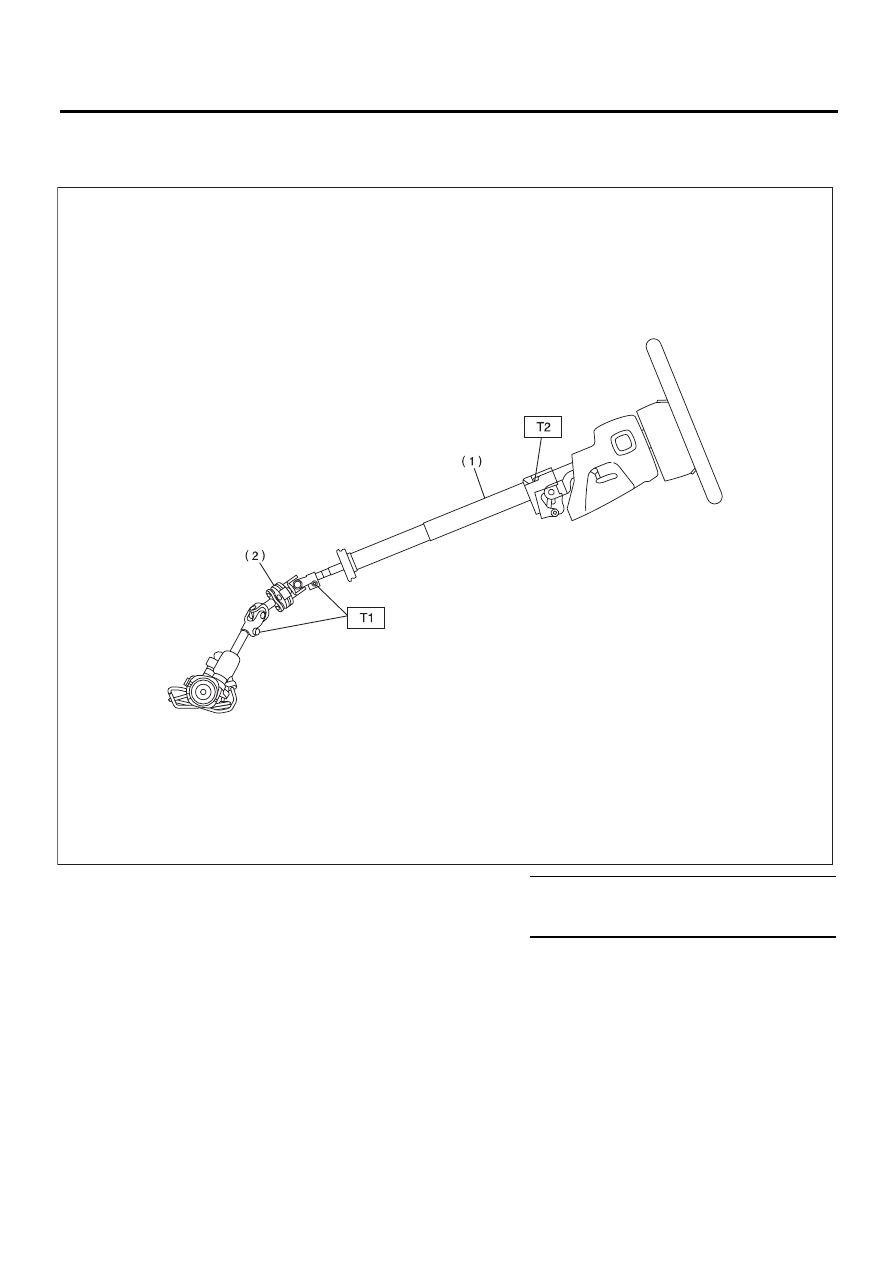

A: СНЯТИЕ

(1)

Рулевая колонка с регулируе-
мым наклоном

(2)

Универсальный шарнир

Момент затяжки: Нм (кгс-м, фунт-сила фут)

T1: 24 (2,4, 17,7)

T2: 25 (2,5, 18,1)

PS-00038

PS-20

Рулевая колонка с регулируемым наклоном

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

1) Установите автомобиль на подъемник.
2) Отсоедините провод массы от аккумулятора.
3) Снимите модуль подушки безопасности.
<См. AB-13, СНЯТИЕ, Модуль подушки безо-
пасности водителя.>

ОСТОРОЖНО:
При обслуживании модулей подушек безо-
пасности всегда обращайтесь к разделу
“Система подушек безопасности”. <См. AB-3,
ОСТОРОЖНО, Общие сведения.>
4) Снимите рулевое колесо. <См. PS-16, СНЯ-
ТИЕ, Рулевое колесо.>
5) Снимите универсальный шарнир. <См. PS-
17, СНЯТИЕ, Универсальный шарнир.>

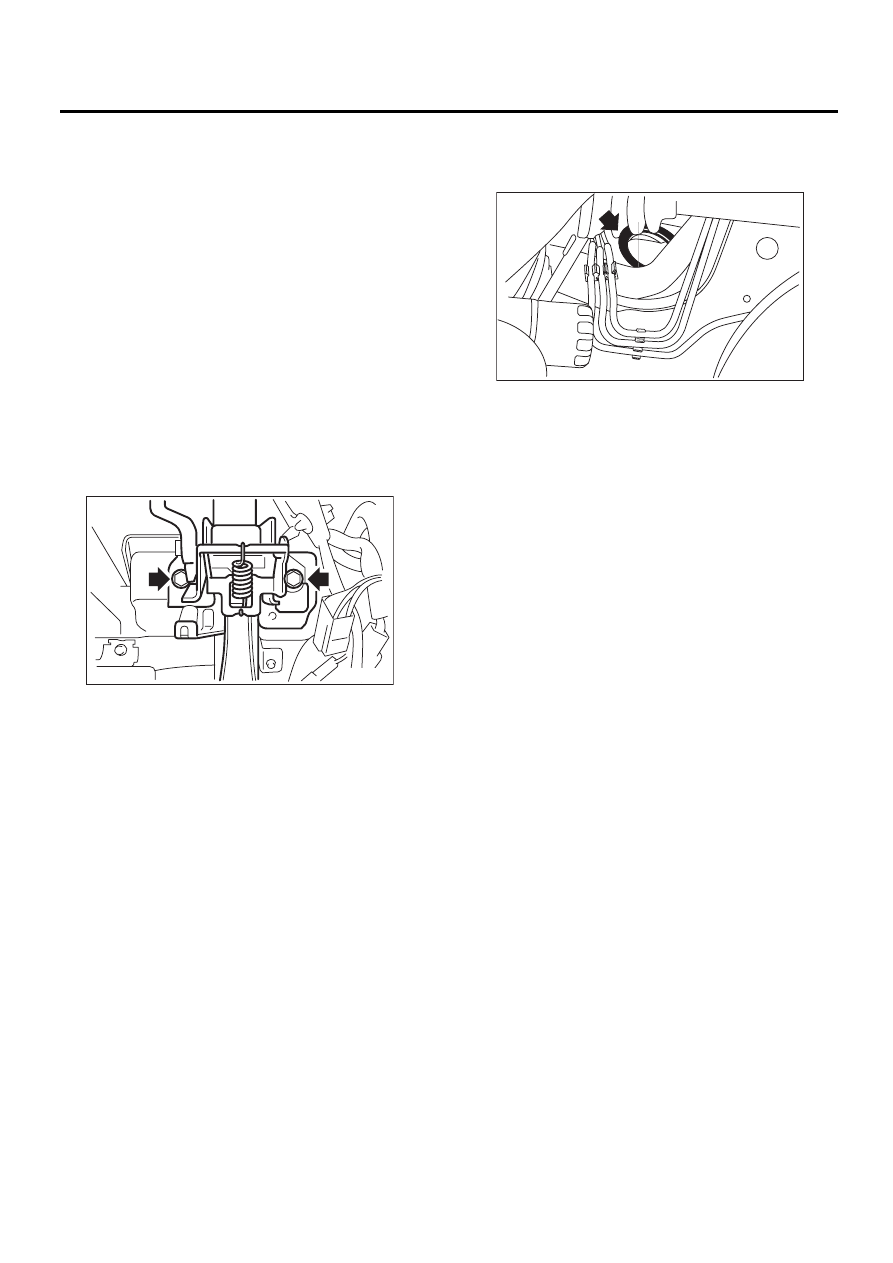

6) Снимите панель внутренней отделки под па-
нелью приборов.
7) Снимите нижнюю крышку рулевой колонки.
8) Снимите все разъемы с рулевой колонки.
9) Отверните два болта под панелью приборов,
крепящих рулевую колонку.

10) Извлеките узел вала рулевого колеса из от-
верстия в наклонной панели для ног водителя.

ОСТОРОЖНО:
• При снятии узла вала рулевого колеса или
при опускании его для обслуживания других
деталей, обязательно снимите универсаль-
ный шарнир перед снятием регулировочного
болта узла вала рулевого колеса.
• Не ослабляйте рычаг регулировки накло-
на рулевой колонки, если она не закрепле-
на на автомобиле.

В: УСТАНОВКА

1) Вставьте изолирующую втулку в наклонную
панель для ног водителя.

2) Вставьте конец вала рулевого колеса в изо-
лирующую втулку на наклонной панели для ног
водителя.
3) Затяните болты крепления вала под пане-
лью приборов при зафиксированном рычаге
регулировки угла наклона рулевой колонки.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,1 фунт-сила-фут)

4) Подключите все разъемы под панелью при-
боров.
5) Подключите разъем системы подушек безо-
пасности на катушке проводки.

ПРИМЕЧАНИЕ:
Убедитесь в фиксации разъема двумя фикса-
торами.
6) Установите нижнюю крышку колонки, удер-
живая рычаг регулировки угла колонки в опу-
щенном положении.
7) Установите универсальный шарнир.
<См. PS-17, УСТАНОВКА, Универсальный шар-
нир.>
8) Отрегулируйте центральное положение по-
воротного разъема рулевой колонки.
<См. AB-20, РЕГУЛИРОВКА, Поворотный разъ-
ем рулевой колонки.>
9) Установите рулевое колесо. <См. PS-16, УС-
ТАНОВКА, Рулевое колесо.>

ОСТОРОЖНО:
Вставьте направляющий штифт поворотно-
го разъема рулевой колонки в направляю-
щее отверстие на нижней поверхности руле-
вого колеса, чтобы не допустить его пов-
реждения.
10) Установите модуль подушки безопасности
на рулевое колесо.

ОСТОРОЖНО:
Перед выполнением данных работ озна-
комьтесь с инструкциями, приведенными в
разделе “Система подушек безопасности”.
<См. AB-3, ОСТОРОЖНО, Общие сведения.>

PS-00040

PS-00041
