Subaru Forester (2008 год). Руководство - часть 631

VDC(diag)-137

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AO:КДН 71 НЕИСПРАВНОСТЬ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО

КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика угла поворота рулевого колеса
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система VDC
• Не работает система ABS

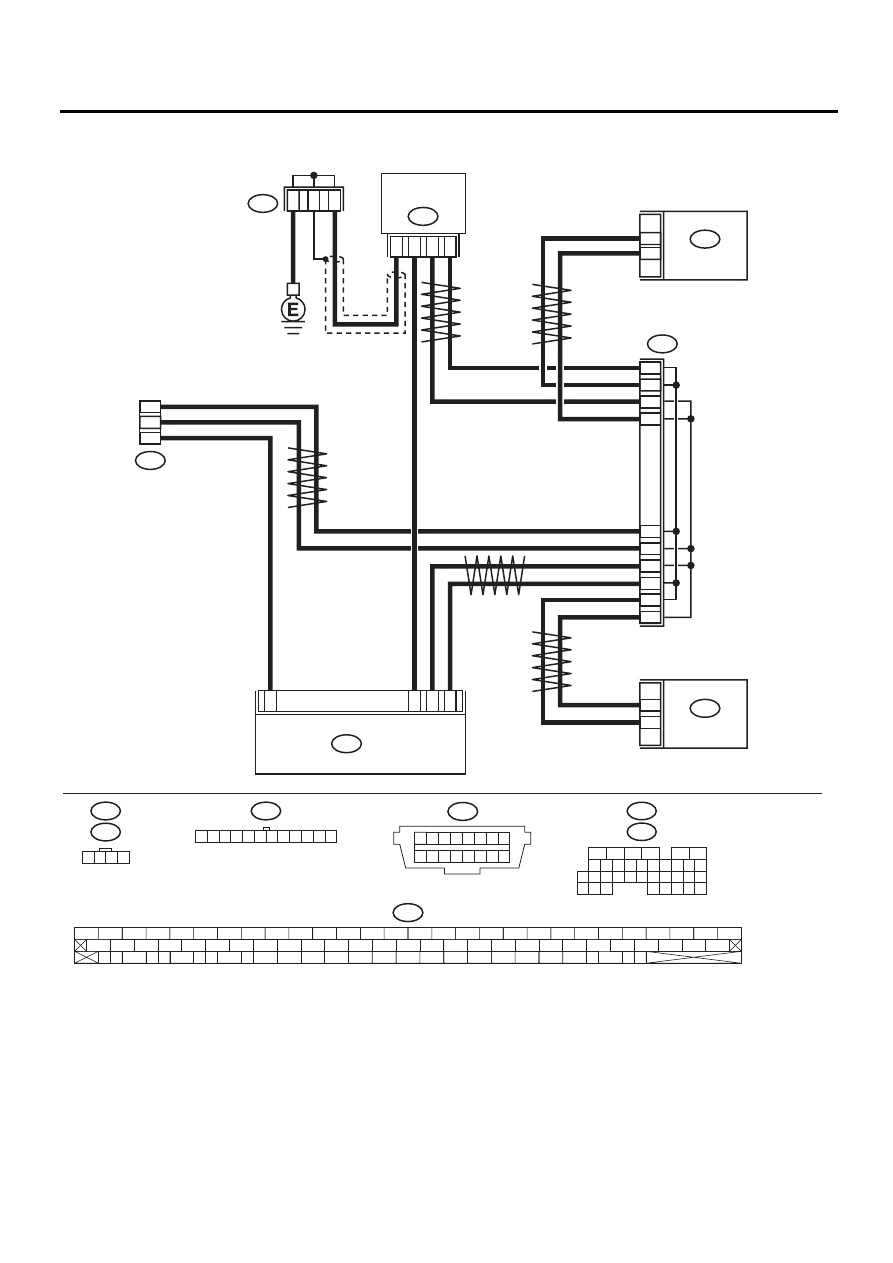

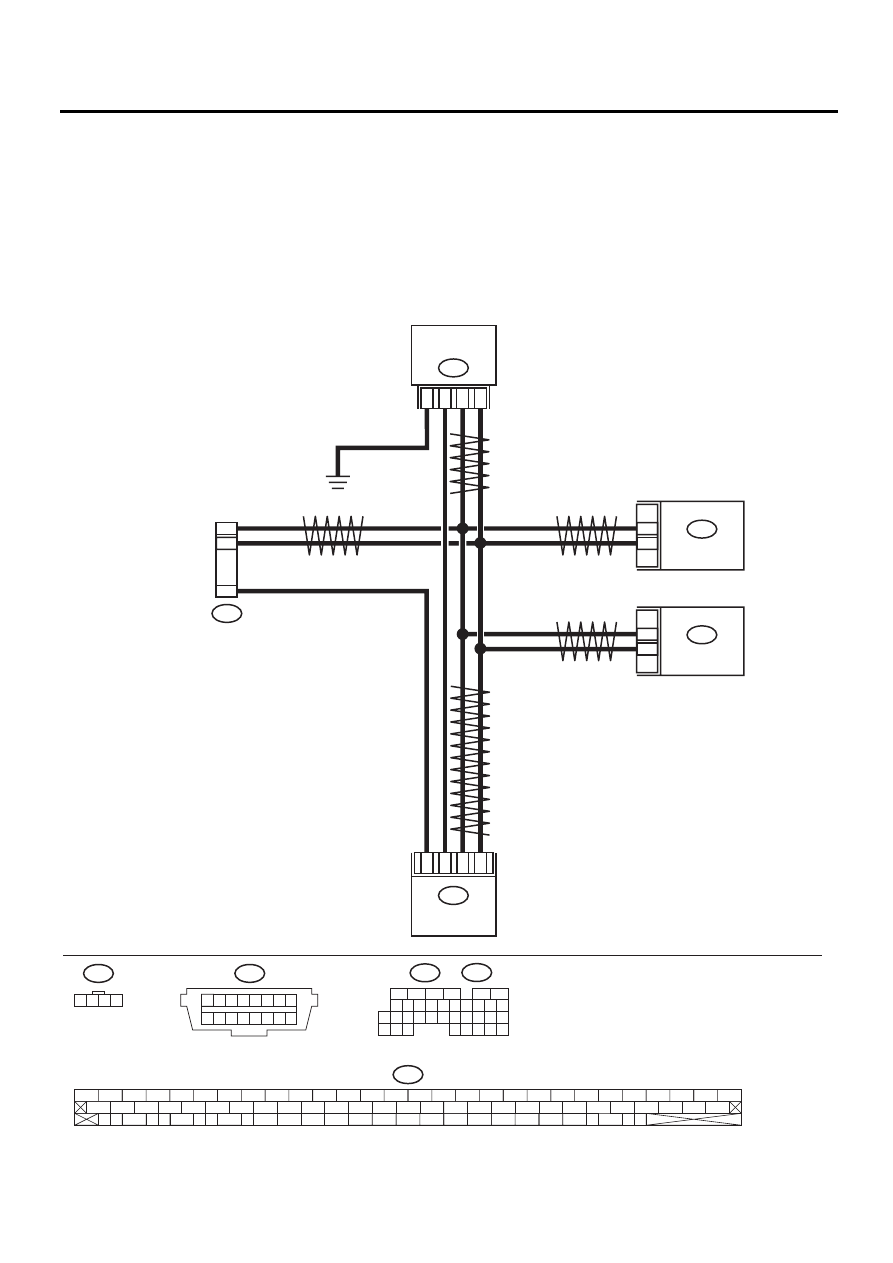

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

VDC00438

1

2

4

3

8

1

8

3

27

3

8

17

18

B231

VDCCM

B310

B40

TCM

B55

B231

1 2 3 4

B40

B310

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

14

7

6

B:

B55

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

35

27

ВИТАЯ ПАРА

ECM

B136

ДАТЧИК УГЛА

ПОВОРОТА РУЛЕ-

ВОГО КОЛЕСА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ

VDC(diag)-138

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

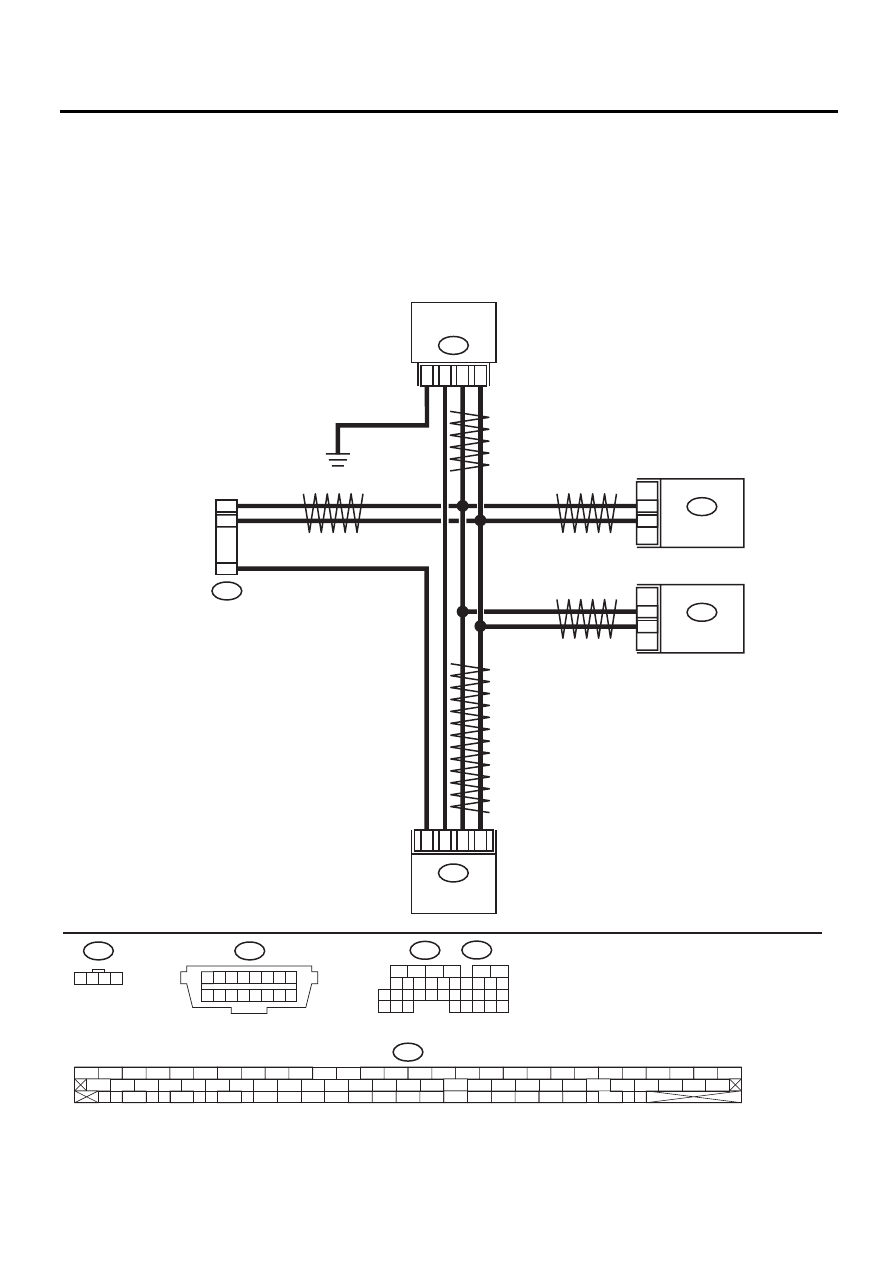

• Модель с правосторонним управлением

VDC00439

2

1

4

3

ДАТЧИК УГЛА

ПОВОРОТА РУЛЕ-

ВОГО КОЛЕСА

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ

8

3

8

1

27

3

8

17

18

B231

B246

VDCCM

B310

B40

TCM

B55

B40

B310

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

14

7

6

ВИТАЯ

 ПАРА

ВИТАЯ

 ПАРА

ВИТАЯ ПАРА

ВИТАЯ

 ПАРА

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

27

35

ECM

B136

9

10

4

5

11

6

3

8

2

7

B311

4

2

1

B311

B231

1 2 3 4

1 2 3 4 5 6 7 8 9 10 11 12

B246

B:

B55

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

ВИТАЯ ПАРА

VDC(diag)-139

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РУЛЕВОГО КОЛЕСА.
1) Совершите поездку на автомобиле по ровной
дороге.
2) Остановите автомобиль так, чтобы колеса бы-
ли установлены в направлении прямолинейного
движения.
3) Проверьте угол поворота рулевого колеса.

Составляет ли отклонение
руля от центрального поло-
жения менее 5°?

Переходите к ша-
гу 2.

Проведите регу-
лировку центри-
рования рулевого
колеса.

2

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА С ПО-
МОЩЬЮ SUBARU SELECT MONITOR.
1) Выберите {Current Data Display & Save} (Отоб-
ражение и сохранение текущих данных) на Subaru
Select Monitor.
2) Считайте показания датчика угла рулевого
колеса.

Изменяются ли показания
датчика угла рулевого коле-
са при повороте рулевого ко-
леса в любом направлении?

Переходите к ша-
гу 3.

Замените датчик
угла поворота ру-
левого колеса.

3

ПРОВЕРКА СОСТОЯНИЯ ДОРОЖНОГО ПОК-
РЫТИЯ, ПО КОТОРОМУ СОВЕРШАЛ ПОЕЗДКИ
АВТОМОБИЛЬ.
Спросите, эксплуатировался ли автомобиль по
насыпным или песчаным дорогам.

Эксплуатировался ли авто-
мобиль по насыпным или
песчаным дорогам?

Если ли автомо-
биль эксплуати-
ровался по на-
сыпным или пес-
чаным дорогам,
VDCCM иногда
сохраняет в па-
мяти КДН.

Переходите к ша-
гу 4.

4

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Переведите замок зажигания в положение
OFF.
2) Подсоедините все разъемы.
3) Произведите очистку памяти.
4) Выполните процедуру проверки.
5) Считайте КДН.

При текущей диагностике на
дисплее снова отображает-
ся тот же самый КДН?

Замените
VDCCM. <См.
VDC-8, Блок уп-
равления систе-
мы VDC
(VDCCM).>

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображаются ли на дисп-
лее другие КДН?

Переходите к
диагностике в со-
ответствии с кон-
кретным КДН.

Временная поте-
ря контакта.

VDC(diag)-140

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

AP:КДН 71 ЛИНИЯ СВЯЗИ ДАТЧИКА УГЛА ПОВОРОТА РУЛЕВОГО КОЛЕСА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Неисправность датчика угла поворота рулевого колеса
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система VDC
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

VDC00438

1

2

4

3

8

1

8

3

27

3

8

17

18

B231

VDCCM

B310

B40

TCM

B55

B231

1 2 3 4

B40

B310

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

14

7

6

B:

B55

C: B136

21

9

32

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27

28 29

8

17

24

31

18

25

1

2

3

4

5

6

33 34 35

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

35

27

ВИТАЯ ПАРА

ECM

B136

ДАТЧИК УГЛА

ПОВОРОТА РУЛЕ-

ВОГО КОЛЕСА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

РАЗЪЕМ
ПЕРЕДАЧИ ДАННЫХ
