VDC(diag)-105
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

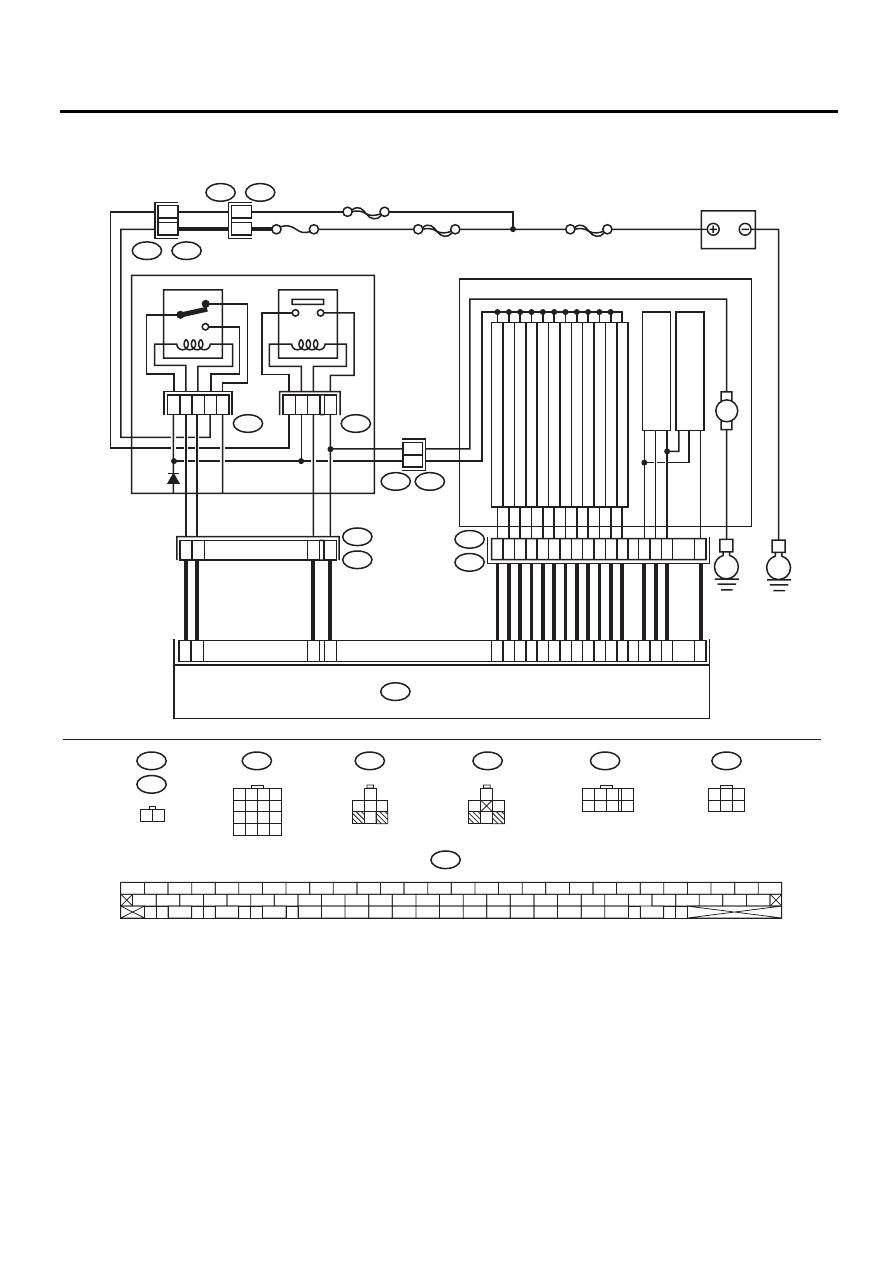

19 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ VDCCM И VDCH/U.
1) Подсоедините разъемы (B368) (модель с лево-
сторонним управлением) и (F91) (модель с право-
сторонним управлением) к VDCH/U.
2) Измерьте сопротивление между разъемом
VDCCM и VDCH/U.
Разъемы и клеммы
(B310) № 3 — (VDC2) № 2:
(B310) № 24 — (VDC2) № 2:
(B310) № 23 — (VDC2) № 2:
(B310) № 31 — (VDC2) № 2:
(B310) № 35 — (VDC2) № 2:
(B310) № 34 — (VDC2) № 2:
Величина сопротивле-
ния находится в диапа-
зоне 8,0 — 10,0 Ом?
Переходите к
шагу 20.
Устраните неисправ-
ность в жгуте прово-
дов и разъема между
VDCH/U и VDCCM.

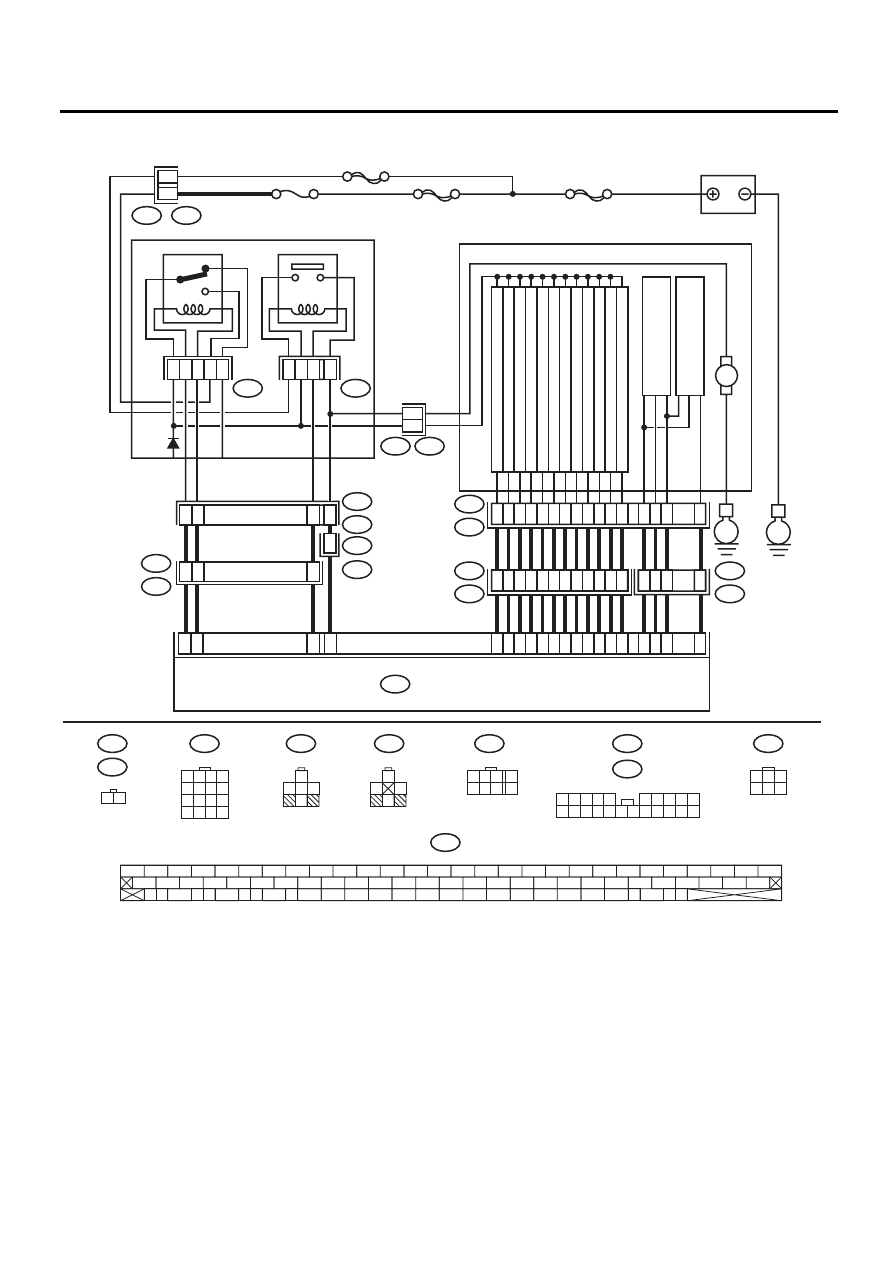

20 ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ VDCCM И VDCH/U.
Измерьте сопротивление между клеммами разъ-
ема блока управления системы VDC.
Разъемы и клеммы
(B310) № 29 — (VDC2) № 2:
(B310) № 26 — (VDC2) № 2:
(B310) № 25 — (VDC2) № 2:
(B310) № 4 — (VDC2) № 2:
(B310) № 30 — (VDC2) № 2:
(B310) № 32 — (VDC2) № 2:
Величина сопротивле-
ния находится в диапа-
зоне 4,0 — 6,0 Ом?
Переходите к
шагу 21.
Устраните неисправ-
ность разъема жгута
проводов между
VDCH/U и VDCCM.
21 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ
В РАЗЪЕМЕ.
Выявлен ли плохой кон-
такт в разъеме между
VDCCM и VDCH/U?
Устраните неис-
правность в
разъеме.
Переходите к шагу
22.
22 ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.
При текущей диагнос-
тике на дисплее снова
отображается тот же
самый КДН?
Замените
VDCCM. <См.
VDC-8, Блок уп-
равления систе-
мы VDC
(VDCCM).>
Переходите к шагу
23.
23 ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.
Отображаются ли на
дисплее другие КДН?
Переходите к
диагностике в со-
ответствии с кон-
кретным КДН.
Временная потеря
контакта.
Шаг
Проверка
Да
Нет
