VDC(diag)-53

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

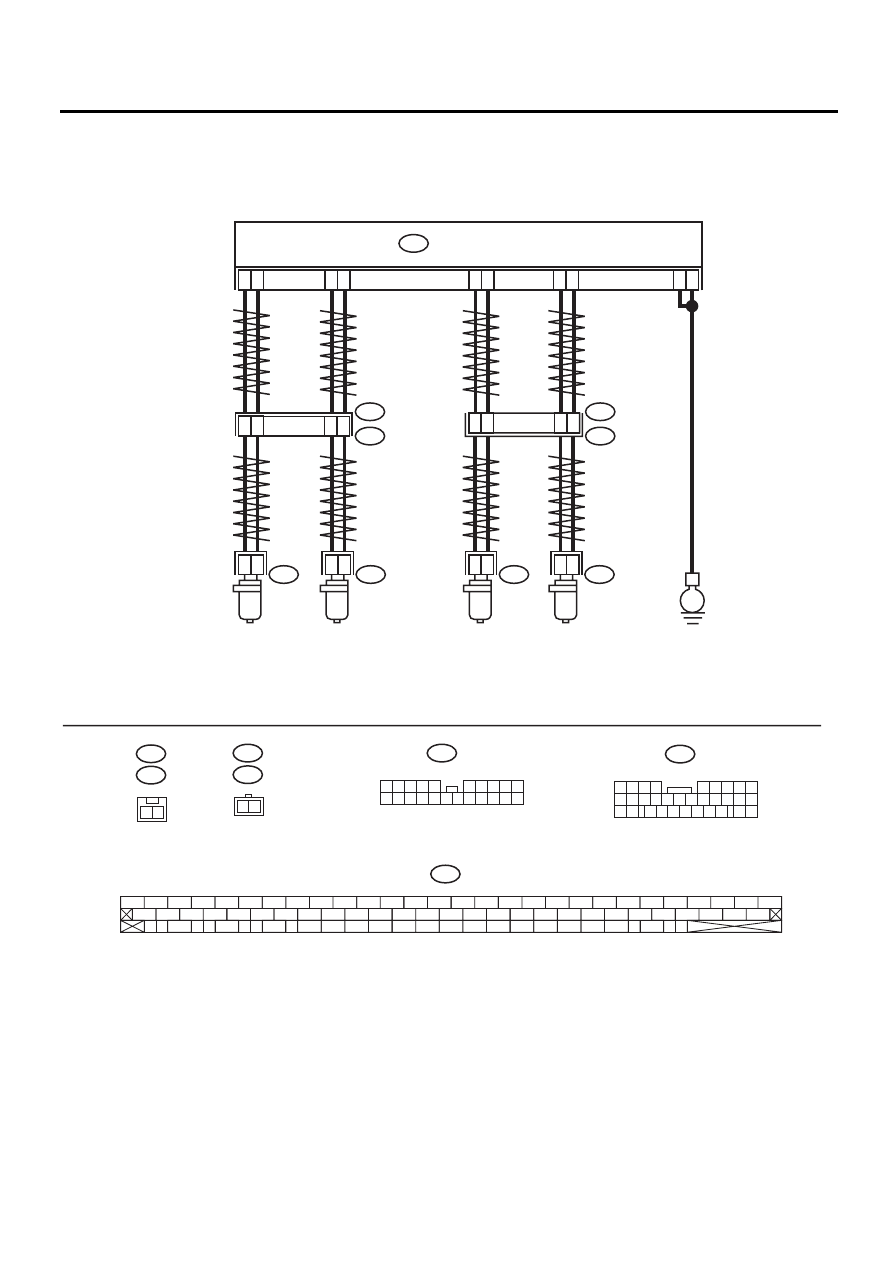

• Модель с правосторонним управлением

VDC00395

B98

F45

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

56 57

59 60

62 63

65

82 83

80

27

28

25

26

23

24

21

22

19

20

17

18

15

16

13

14

11

12

9

10

7

8

5

6

3

4

1

2

54

55

52

53

50

51

81

48

49

46

47

44

45

78

79

76

77

75

42

43

40

41

74

72

73

70

71

39

37

38

35

36

69

67

68

66

33

34

61

64

31

32

29

30

58

B310

E

B310

F94

B62

F45

55

1

19

21

14

13

16

15

1

8

17

1

2

1

2

11

12

F95

1

2

R73

B98

R2

1

2

26

25

29

2

8

R72

1

2

1 2 3 4 5

6 7 8 9 10

11 12

19 20 21

13 14 15 16 17 18

22

VDCCM

F94

F95

R73

R72

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

ВИТАЯ ПАРА

2 1

2 1

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ПЕРЕДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ЛЕВОГО КОЛЕСА

СИСТЕМЫ ABS

ДАТЧИК

СКОРОСТИ

ЗАДНЕГО

ПРАВОГО КОЛЕСА

СИСТЕМЫ ABS

VDC(diag)-54

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS С ПОМО-
ЩЬЮ SUBARU SELECT MONITOR.
1) Выберите {Current Data Display & Save} (Отобра-
жение и сохранение текущих данных) на Subaru
Select Monitor.
2) Считайте искаженный выходной сигнал датчи-
ка скорости колеса системы ABS.

Изменяется ли скорость,
отображаемая на дисплее,
в соответствии с показани-
ями спидометра при уско-
рении/замедлении, когда
руль установлен в положе-
нии прямолинейного дви-
жения?

Переходите к
шагу 2.

Переходите
к шагу 8.

2

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.

Установочный болт датчи-
ка скорости колеса систе-
мы ABS затянут с моментом
33

±10 Нм (3,4±1,0 кгс-м,

24,6

±7,2 фунт-сила-фут)?

Переходите к
шагу 3.

Затяните болты
крепления датчика
скорости колеса
системы ABS.

3

ПРОВЕРКА ЗАЗОРА ДАТЧИКА СКОРОСТИ КО-
ЛЕСА СИСТЕМЫ ABS.
Измерьте зазор между задающим кольцом сигна-
ла скорости колеса и выступом вокруг всего учас-
тка вокруг этого кольца.

Зазор находится в пределах
величин, приведенных ни-
же? Передние колеса 0,3 —
0,8 мм (0,012 — 0,031 дюй-
ма);
Задние колеса: 7 — 1,2 мм
(0,0276 — 0,0472 дюйма)

Переходите к
шагу 4.

Отрегулируйте за-
зор

ПРИМЕЧАНИЕ:
Отрегулируйте за-
зор с помощью про-
ставок (Деталь №
26755AA000). Если
зазор не выставля-
ется при помощи
проставок, замени-
те изношенный дат-
чик или изношен-
ное задающее
кольцо сигнала ско-
рости колеса.

4

ПРОВЕРКА БИЕНИЯ ЗАДАЮЩЕГО КОЛЬЦА
СИГНАЛА СКОРОСТИ КОЛЕСА.
Измерьте биение задающего кольца сигнала ско-
рости колеса.

Биение меньше 0,05 мм
(0,0020 дюйма)?

Переходите к
шагу 5.

Отремонтируйте
задающее кольцо
сигнала скорости
колеса. Переднее:
<См. VDC-32, Пере-
днее задающее
кольцо сигнала ско-
рости колеса.> За-
днее: <См. VDC-33,
Заднее задающее
кольцо сигнала ско-
рости колеса.>

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.
Переведите замок зажигания в положение OFF.

Выявлен ли плохой контакт
в разъемах между VDCCM
и датчиком скорости коле-
са системы ABS?

Устраните неис-
правность в
разъеме.

Переходите
к шагу 6.

6

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ
VDC.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

На дисплее вновь отобра-
жается тот же самый КДН?

Замените
VDCCM. <См.
VDC-8, Блок уп-
равления систе-
мы VDC
(VDCCM).>

Переходите
к шагу 7.

7

ПРОВЕРКА НАЛИЧИЯ НА ДИСПЛЕЕ ДРУГИХ
КДН.

Отображаются ли на дисп-
лее другие КДН?

Переходите к
диагностике в
соответствии с
конкретным
КДН.

Временная потеря
контакта.

ПРИМЕЧАНИЕ:
Проверьте разъемы
и жгут проводов
между VDCCM и
датчиком скорости
колеса системы
ABS.

VDC(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

8

ПРОВЕРКА ДАТЧИКА СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS.
1) Переведите замок зажигания в положение OFF.
2) Отсоедините разъем от датчика скорости ко-
леса системы ABS.
3) Измерьте сопротивление между клеммами
разъема датчика скорости колеса системы ABS.

Клеммы

Датчик правого переднего колеса, № 1 — № 2:
Датчик левого переднего колеса, № 1 — № 2:
Датчик правого заднего колеса, № 1 — № 2:
Датчик левого заднего колеса, № 1 — № 2:

Соответствует ли сопро-
тивление величинам, при-
веденным ниже? Передние
колеса: 1,0 — 1,5 кОм,
Задние колеса:  1,025 —
1,265 кОм

Переходите к
шагу 9.

Замените датчик
скорости колеса
системы ABS. Пе-
редние колеса:
<См. VDC, Датчик
скорости переднего
колеса системы
ABS.-30 Задние ко-
леса: <См. VDC-31,
Датчик скорости
заднего колеса сис-
темы ABS.>

9

ПРОВЕРКА ДАТЧИКА СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКА-
НИЯ НА АККУМУЛЯТОР.
1) Отсоедините разъемы от VDCCM.
2) Измерьте напряжение между датчиком скоро-
сти колеса системы ABS и массой кузова.

Клеммы

Датчик правого переднего колеса, № 1 (+) —
Масса кузова (–):
Датчик левого переднего колеса, № 1 (+) —
Масса кузова (–):
Датчик правого заднего колеса, № 1 (+) —
Масса кузова (–):
Датчик левого заднего колеса, № 1 (+) — Мас-
са кузова (–):

Напряжение менее 1 В?

Переходите к
шагу 10.

Замените датчик
скорости колеса
системы ABS. Пе-
редние колеса:
<См. VDC, Датчик
скорости переднего
колеса системы
ABS.-30 Задние ко-
леса:  <См. VDC,
Датчик скорости
заднего колеса сис-
темы ABS-31

10

ПРОВЕРКА ДАТЧИКА СКОРОСТИ КОЛЕСА СИС-
ТЕМЫ ABS НА НАЛИЧИЕ КОРОТКОГО ЗАМЫКА-
НИЯ НА АККУМУЛЯТОР.
1) Переведите замок зажигания в положение ON.
2) Измерьте напряжение между датчиком скоро-
сти колеса системы ABS и массой кузова.

Клеммы

Датчик правого переднего колеса, № 1 (+) —
Масса кузова (–):
Датчик левого переднего колеса, № 1 (+) —
Масса кузова (–):
Датчик правого заднего колеса, № 1 (+) —
Масса кузова (–):
Датчик левого заднего колеса, № 1 (+) — Мас-
са кузова (–):

Напряжение менее 1 В?

Переходите к
шагу 11.

Замените датчик
скорости колеса
системы ABS. Пе-
редние колеса:
<См. VDC-30, Дат-
чик скорости пе-
реднего колеса сис-
темы ABS.> За-
дние колеса: <См.
VDC-31, Датчик
скорости заднего
колеса системы
ABS.>

11

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ VDCCM И ДАТЧИКОМ СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS.
1) Переведите замок зажигания в положение OFF.
2) Подключите разъем к датчику скорости колеса
системы ABS.
3) Измерьте сопротивление между разъемами
VDCCM.

Разъемы и клеммы

КДН 21

(B310) № 14 — (B40) № 13:

КДН 23

(B310) № 21 — (B40) № 19:

КДН 25

(B310) № 18 — (B40) № 17:

КДН 27

(B310) № 16 — (B40) № 15:

Соответствует ли сопро-
тивление величинам, при-
веденным ниже? Передние
колеса: 1,0 — 1,5 кОм,
Задние колеса:  1,025 —
1,265 кОм

Переходите к
шагу 12.

Устраните неис-
правность в разъ-
еме жгута прово-
дов между VDCCM
и датчиком скоро-
сти колеса системы
ABS.

Шаг

Проверка

Да

Нет

VDC(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

12

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА АККУМУЛЯТОР.
Измерьте напряжение между разъемом VDCCM и
массой кузова.

Разъемы и клеммы

КДН 21

(B310) № 14 (+) — Масса кузова (–):

КДН 23

(B310) № 21 (+) — Масса кузова (–):

КДН 25

(B310) № 18 (+) — Масса кузова (–):

КДН 27

(B310) № 16 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к
шагу 13.

Устраните неис-
правность в жгуте
проводов между
VDCCM и датчиком
скорости колеса
системы ABS.

13

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ
КОРОТКОГО ЗАМЫКАНИЯ НА АККУМУЛЯТОР.
1) Переведите замок зажигания в положение ON.
2) Измерьте напряжение между разъемом
VDCCM и массой кузова.

Разъемы и клеммы

КДН 21

(B310) № 14 (+) — Масса кузова (–):

КДН 23

(B310) № 21 (+) — Масса кузова (–):

КДН 25

(B310) № 18 (+) — Масса кузова (–):

КДН 27

(B310) № 16 (+) — Масса кузова (–):

Напряжение менее 1 В?

Переходите к
шагу 14.

Устраните неис-
правность в жгуте
проводов между
VDCCM и датчиком
скорости колеса
системы ABS.

14

ПРОВЕРКА УСТАНОВКИ ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.

Установочный болт датчи-
ка скорости колеса систе-
мы ABS затянут с моментом
33

±10 Нм (3,4±1,0 кгс-м,

24,6

±7,2 фунт-сила-фут)?

Переходите к
шагу 15.

Затяните болты
крепления датчика
скорости колеса
системы ABS.

15

ПРОВЕРКА ЗАЗОРА ДАТЧИКА СКОРОСТИ
КОЛЕСА СИСТЕМЫ ABS.
Измерьте зазор между задающим кольцом сигна-
ла скорости колеса и выступом вокруг всего учас-
тка вокруг этого кольца.

Зазор находится в пределах
величин, приведенных ни-
же? Передние колеса 0,3 —
0,8 мм (0,012 — 0,031 дюй-
ма);
Задние колеса: 7 — 1,2 мм
(0,0276 — 0,0472 дюйма)

Переходите к
шагу 16.

Отрегулируйте за-
зор

ПРИМЕЧАНИЕ:
Отрегулируйте за-
зор с помощью про-
ставок (Деталь №
26755AA000). Если
зазор не выставля-
ется при помощи
проставок, замени-
те изношенный дат-
чик или изношен-
ное задающее
кольцо сигнала ско-
рости колеса.

Шаг

Проверка

Да

Нет
