VDC(diag)-17

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

C: ИЗМЕРЕНИЯ

Измерьте напряжение входного и выходного сигнала.

ПРИМЕЧАНИЕ:
Осуществляйте измерения при снятой крышке разъема VDCCM. <См. VDC(diag)-19, Крышка разъ-
ема VDCCM.>

1.ФОРМА СИГНАЛА

(1)

Датчик угловой скорости рыскания

(3)

Клеммы № 67 — 64

(5)

20 мс

(2)

Клеммы № 65 — 64

(4)

Автомобиль стоит на месте.





VDC00012

(V)

(1)

(2)

10

5

5.0 B

0

(3)

3

2

1

0

2.1 — 2.9 B

(4)

(5)

VDC(diag)-18

Входные/выходные сигналы блока управления

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

(1)

Линия связи CAN

(3)

Клеммы № 81 — 1

(4)

5 мс

(2)

Клеммы № 83 — 1









VDC00013

(V)

(1)

(2)

(3)

4

0

4

0

2.5 B

1.5 B

3.5 B

2.5 B

(4)

VDC(diag)-19

Крышка разъема блока управления системы VDC

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

6. Крышка разъема блока

управления системы VDC

A: СНЯТИЕ

1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъемы от VDCCM.
3) Снимите стяжной хомут.
4) Снимите крышку зажима троса.
5) Снимите винт крепления крышки разъема.

6) Снимите крышку разъема

В: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

ПРИМЕЧАНИЕ:
Перед установкой совместите ребра на крыш-
ке разъема с отверстиями разъема.

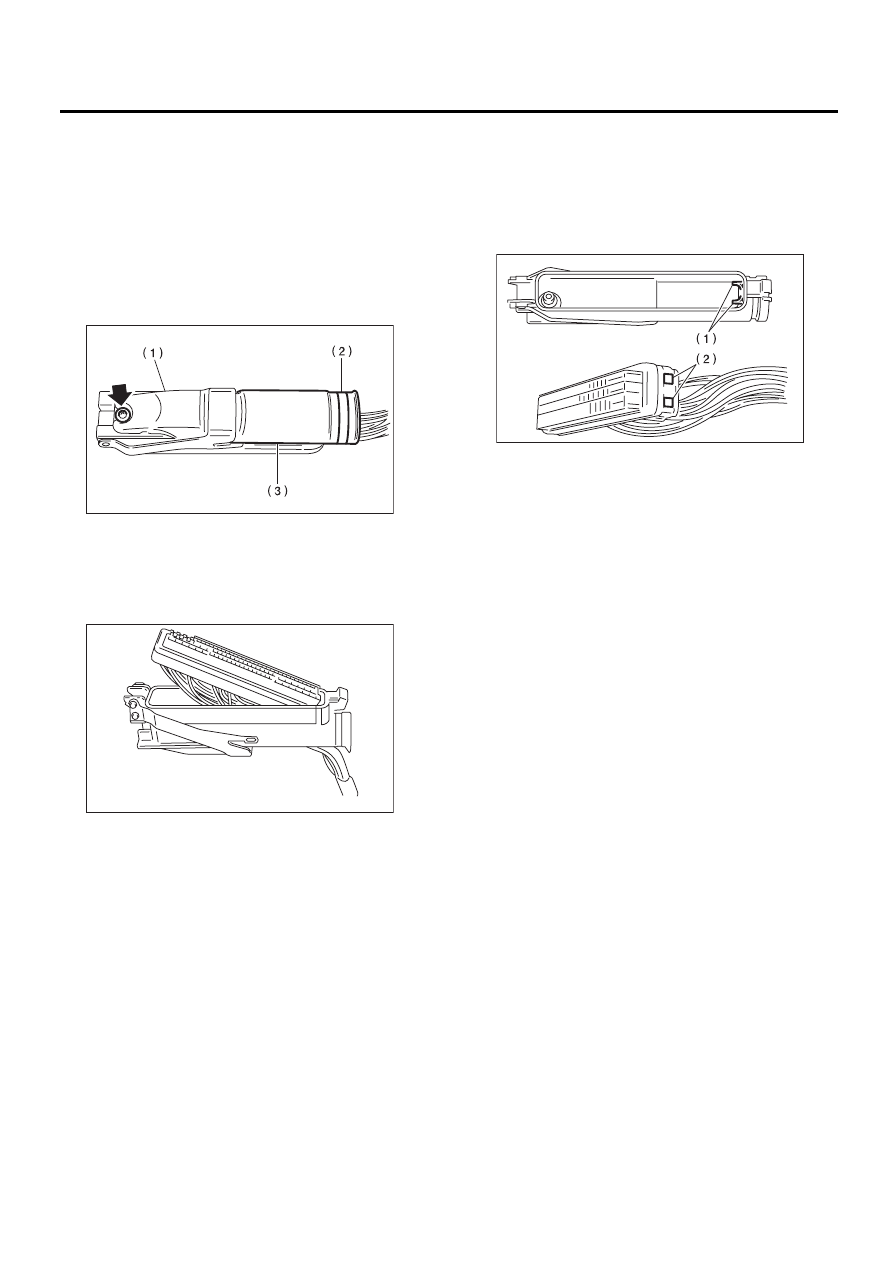

(1) Крышка разъема

(2) Стяжной хомут

(3) Крышка зажима тросика

VDC00014

VDC00015

(1) Ребро

(2) Отверстие

VDC00016

VDC(diag)-20

Subaru Select Monitor

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

7. Subaru Select Monitor

A: ПОРЯДОК РАБОТЫ

1.СЧИТЫВАНИЕ КОДОВ ДИАГНОСТИКИ
НЕИСПРАВНОСТЕЙ (КДН)

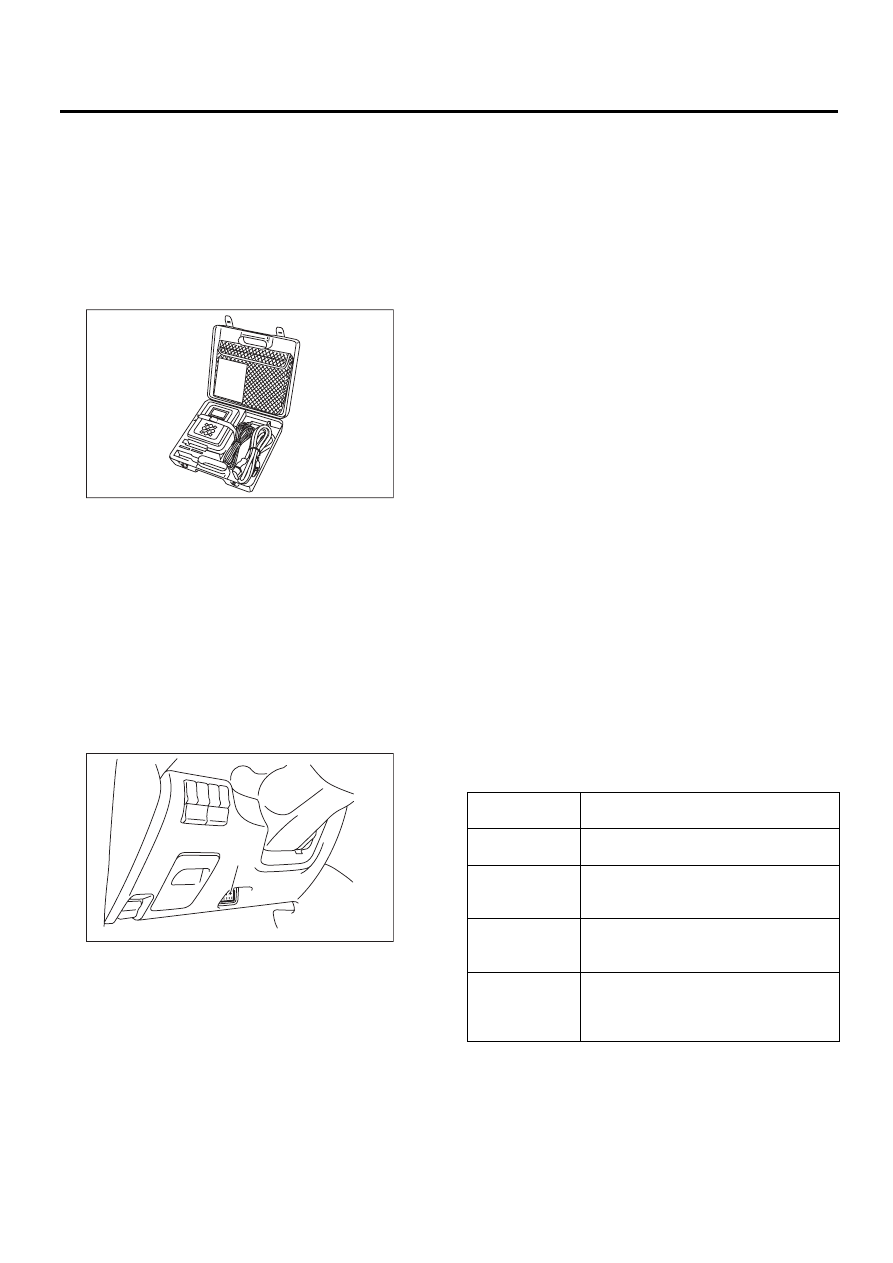

1) Подготовьте комплект Subaru Select Monitor.
<См. VDC(diag)-9, СПЕЦИАЛЬНЫЕ ИНСТРУ-
МЕНТЫ, ПОДГОТОВКА ИНСТРУМЕНТА, Об-
щие сведения.>

2) Подготовьте Subaru Select Monitor с ПК.
3) Подсоедините SDI (интерфейс диагностики
Subaru) к USB порту РС (специальный порт для
Subaru Select Monitor) с помощью USB кабеля.

ПРИМЕЧАНИЕ:
Специальный порт для Subaru Select Monitor со-
ответствует USB порту, который используется
для установки Subaru Select Monitor.
4) Подсоедините диагностический кабель к
SDI.
5) Подключите Subaru Select Monitor к разъему
передачи данных, расположенному в нижней
части панели приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никакие сканеры кроме
Subaru Select Monitor.
6) Включите РС.
7) Переведите замок зажигания в положение
ON (двигатель выключен) и запустите прило-
жение для ПК Subaru Select Monitor.
8) На экране дисплея «Main Menu» (Главное
меню) выберите пункт {Each System Check}
(Проверка каждой системы).

9) На экране дисплея «System Selection Menu»
(Меню выбора систем), выберите пункт {Brake
Control} (Управление тормозной системой).
10) Нажмите клавишу ОК после того как на дис-
плее появится {VDC}.
11) На экране дисплея «Brake Control
Diagnosis» (Диагностика управления тормоз-
ной системой) выберите пункт {DTC Display}
(Отображение КДН).
12) Запишите КДН и данные.

ПРИМЕЧАНИЕ:
• Для ознакомления с детальным описанием
процедуры см. раздел "Приложение для ПК
Subaru Select Monitor".
• Для получения более подробной информа-
ции о КДН обратитесь к разделу “Список кодов
диагностики неисправностей (КДН)”. <См.
VDC(diag)-29, Список кодов диагностики неис-
правностей (КДН).>
• Отображаются до 3 КДН в порядке их выяв-
ления.
• Если отдельный КДН не сохранился в памяти
должным образом при возникновении неис-
правности (из-за сбоя электропитания
VDCCM&H/U), на экране Subaru Select Monitor
появится КДН с вопросительным знаком “?” в
конце. Это указывает на сомнительность пока-
зания.
13) Если обмен данными между системой VDC
и Subaru Select Monitor невозможен, проверьте
цепь связи. <См. VDC(diag)-36, ОБМЕН ДАН-
НЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМО-
ЖЕН (НЕИСПРАВНОСТЬ ЦЕПИ СВЯЗИ
SUBARU SELECT MONITOR), Процедура диа-
гностики с использованием кодов диагностики
неисправностей (КДН).>

EN-05588

VDC00284

(1)

Сообщение на

дисплее

Отслеживаемые параметры

Current

На дисплее Subaru Select Monitor отоб-
ражается текущий КДН.

Old

На дисплее Subaru Select Monitor отоб-
ражается последний КДН из истории
предшествующих неисправностей.

Second previous

На дисплее Subaru Select Monitor отоб-
ражается предпоследний КДН из исто-
рии предшествующих неисправностей.

Third previous

На дисплее Subaru Select Monitor отоб-
ражается третий предшествующий
КДН из истории предшествующих не-
исправностей.
