ABS(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

N: КДН 35 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И ГИДРАВЛИЧЕСКОМ БЛОКЕ УПРАВЛЕНИЯ (ABSCM&H/U)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность разъема жгута проводов
• Повреждение впускного электромагнитного клапана в ABSCM&H/U
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система EBD

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.

ABS(diag)-66

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

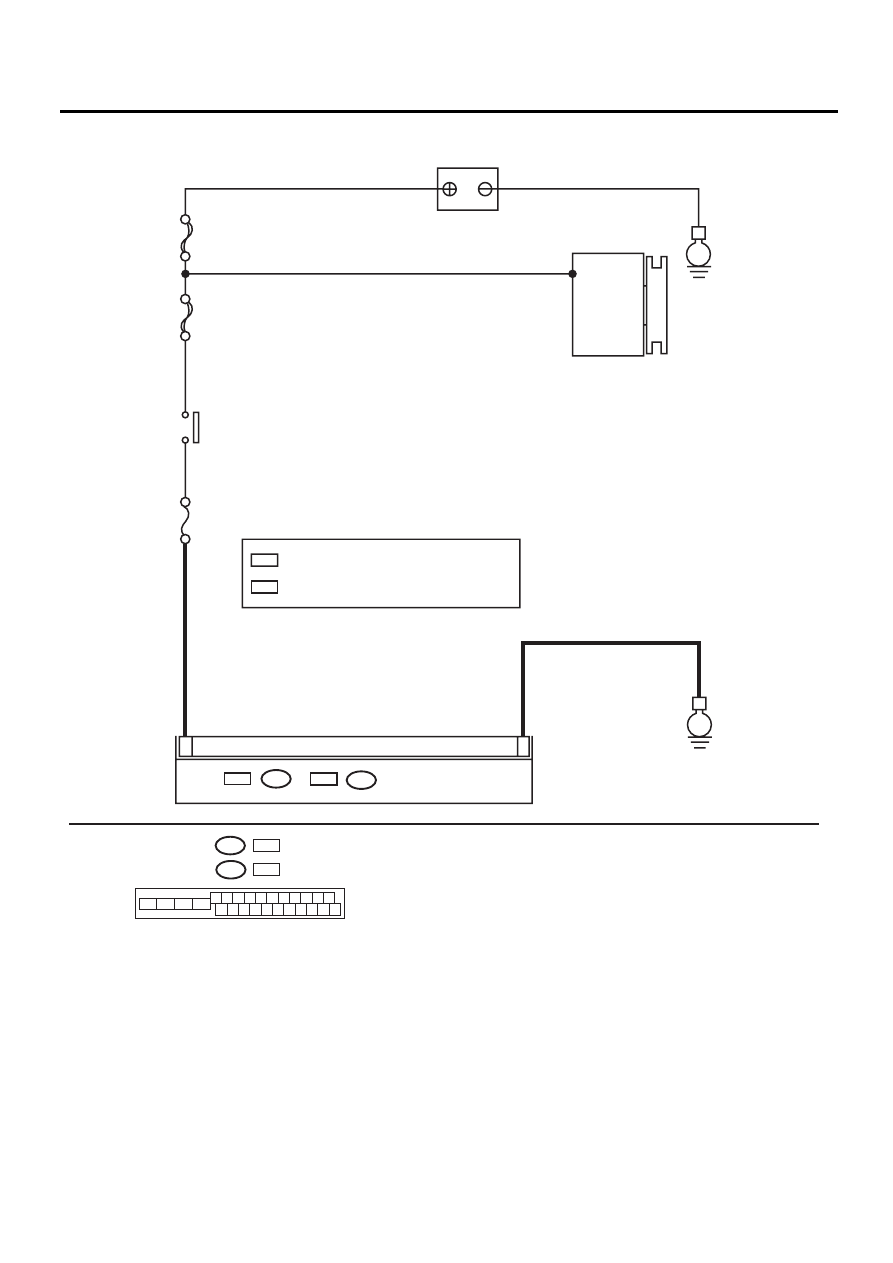

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

ABS00668

SBF-1

SBF-4

No.1

8

E

E

15

1

8

АККУМУЛЯТОР

ГЕНЕРАТОР

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

1 2 3 4 5 6 7 8 9 10 11

16 17 18 19 20 21 22 23 24 25 26

13

12

15

14

F49

ABSCM & H/U

RHD :

B301

:

LHD

F49

RHD

:

B301 :  LHD

 : МОДЕЛЬ С ЛЕВОСТОРОННИМ УПРАВЛЕНИЕМ

: МОДЕЛЬ С ПРАВОСТОРОННИМ УПРАВЛЕНИЕМ

LHD

RHD

ABS(diag)-67

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ВХОДНОГО НАПРЯЖЕНИЯ
ABSCM&H/U.
1) Переведите замок зажигания в положение
OFF.
2) Отсоедините разъемы ABSCM&H/U.
3) Установите режим холостого хода двигателя.
4) Измерьте напряжение между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 18 (+) — Масса кузова (–):

Модель с правосторонним управлением

(F49) № 18 (+) — Масса кузова (–):

Напряжение составляет
10 — 15 В?

Переходите
к шагу 2.

Устраните неис-
правность в цепи
электропитания
ABSCM&H/U.

2

ПРОВЕРКА ЦЕПИ МАССЫ ABSCM&H/U.
1) Переведите замок зажигания в положение
OFF.
2) Измерьте сопротивление между разъемом
ABSCM&H/U и массой кузова.

Разъемы и клеммы

Модель с левосторонним управлением

(B301) № 15 — Масса кузова:

Модель с правосторонним управлением

(F49) № 15 — Масса кузова:

Сопротивление составля-
ет менее 0,5 Ом?

Переходите
к шагу 3.

Устраните неис-
правность в жгу-
те проводов це-
пи массы
ABSCM&H/U.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМЕ.

Выявлен ли плохой кон-
такт в разъеме между ге-
нератором, аккумулято-
ром и ABSCM&H/U?

Устраните неис-
правность в разъ-
еме.

Переходите к ша-
гу 4.

4

ПРОВЕРКА ABSCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру проверки.
4) Считайте КДН.

Отображается ли на дисп-
лее тот же самый КДН?

Замените
ABSCM&H/U. <См.
ABS-6, Блок управ-
ления системы ABS
и гидравлический
блок управления
(ABSCM&H/U).>

Переходите к ша-
гу 5.

5

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте КДН, ис-
пользуя “Список ко-
дов диагностики не-
исправностей
(КДН)”. <См.
ABS(diag)-37, Спи-
сок кодов диагнос-
тики неисправнос-
тей (КДН).>

Временная поте-
ря контакта.

ABS(diag)-68

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ABS (ДИАГНОСТИКА)

O: КДН 36 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО ВЫПУСКНОГО

ЭЛЕКТРОМАГНИТНОГО КЛАПАНА В БЛОКЕ УПРАВЛЕНИЯ СИСТЕМЫ
ABS И БЛОКЕ ГИДРАВЛИЧЕСКОГО УПРАВЛЕНИЯ (ABSCM&H/U)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Неисправность разъема жгута проводов
• Повреждение выпускного электромагнитного клапана в ABSCM&H/U
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS
• Не работает система EBD

ПРИМЕЧАНИЕ:
Вместе с предупреждающей лампой системы ABS загорается и предупреждающая лампа тормоз-
ной системы.
