ABS-2

Общие сведения

ABS

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Позиция

Технические характеристики

Датчик скорости колеса
системы ABS

Зазор датчика скорости колеса
системы ABS

Передние
колеса

0,3 — 0,8 мм (0,012 — 0,031 дюйма)

Задние ко-
леса

0,7 — 1,2 мм (0,028 — 0,047 дюймов)

Сопротивление датчика скорости
колеса системы ABS

Передние
колеса

1,25

±0,25 кОм

Задние ко-
леса

1,15

±0,115 кОм

Идентификация жгута
проводов (цвет)

Пере-
дние ко-
леса

Правая сто-
рона

Желто-зеленый

Левая сто-
рона

Розовый

Задние
колеса

Правая сто-
рона

Белый

Левая сто-
рона

Желтый

Датчик ускорения

Напряжение датчика ускорения

2,3

±0,2 В

Идентификация ABSCM & H/U

AT

L6

MT

L7

ABS-3

Общие сведения

ABS

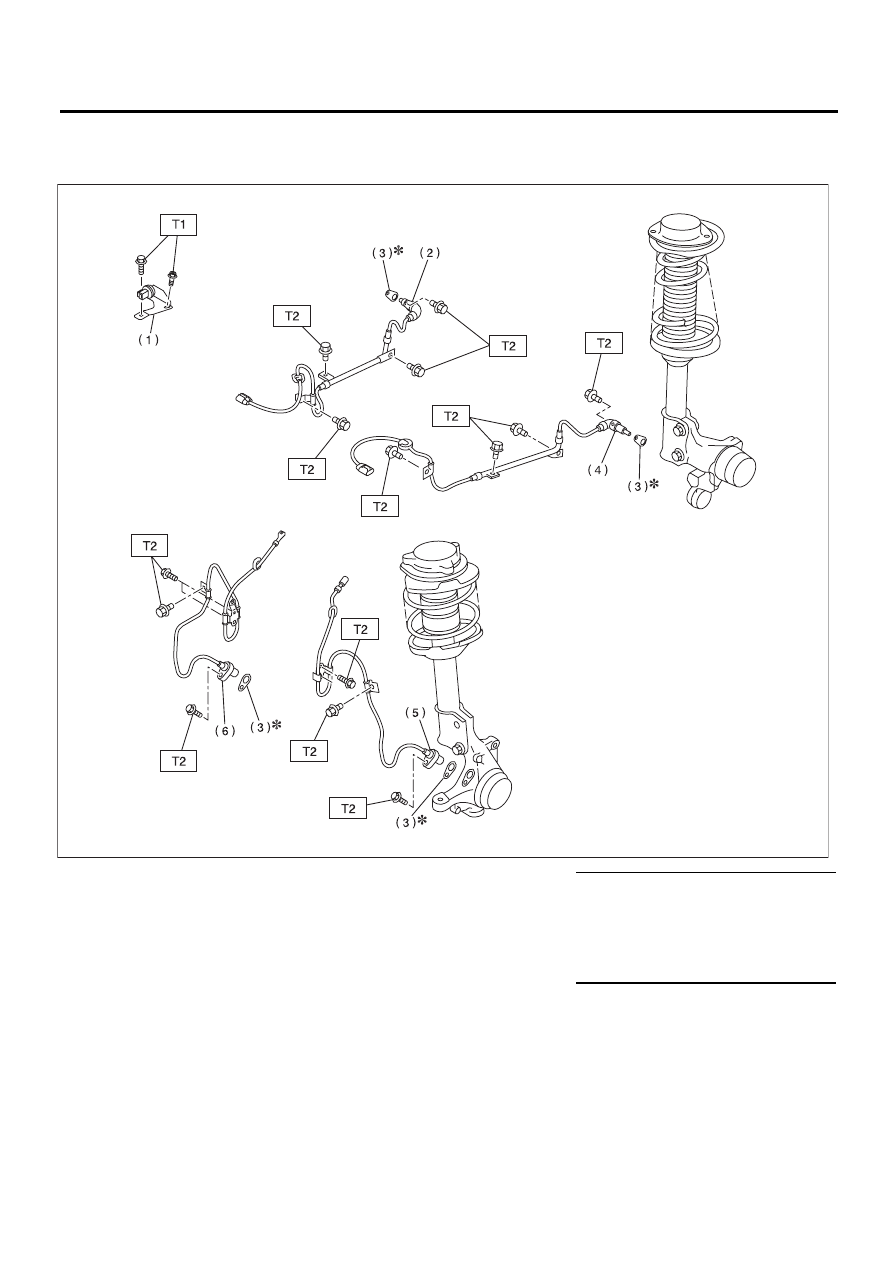

В: УЗЕЛ

1. ДАТЧИК

(1)

Датчик ускорения

(4)

Датчик скорости левого заднего
колеса системы ABS

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик скорости правого задне-
го колеса системы ABS

(5)

Датчик скорости переднего ле-
вого колеса системы ABS

T1: 18 (1,8, 13,3)

(3)

Втулка регулировки

(6)

Датчик скорости переднего пра-
вого колеса системы ABS

T2: 33 (3,4, 24,3)

ABS00812

ABS-4

Общие сведения

ABS

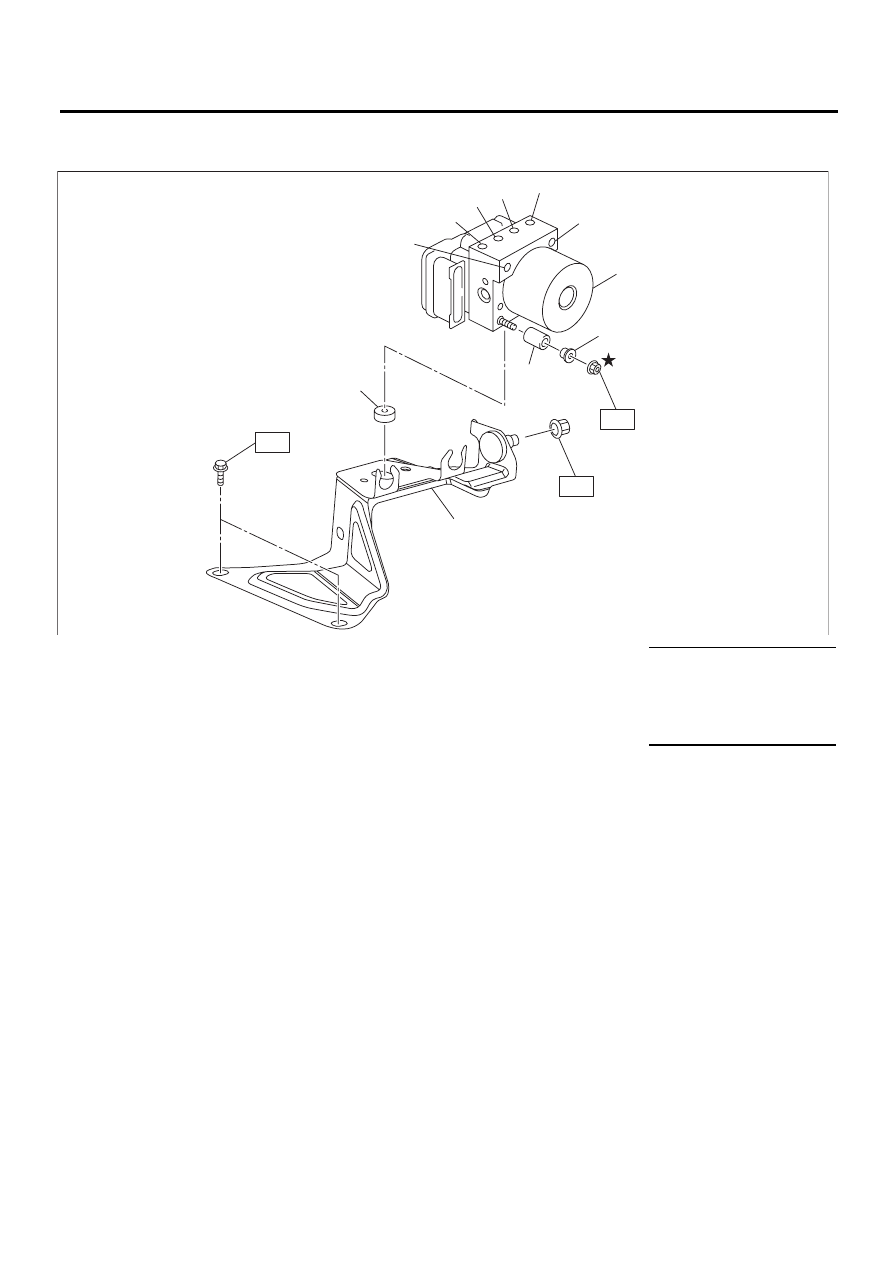

2. БЛОК УПРАВЛЕНИЯ СИСТЕМЫ ABS И ГИДРАВЛИЧЕСКИЙ БЛОК УПРАВЛЕНИЯ
(ABSCM&H/U)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.

(1) Блок управления системы ABS и гидрав-

лический блок управления (ABSCM&H/U)

(6)

Основное входное отверстие

Момент затяжки:
Нм (кгс-м, фунт-сила-фут)

(7)

Вспомогательное входное отверстие

T1: 7,5 (0,76, 5,5)

(2) Правое переднее выходное отверстие

(8)

Демпфер

T2: 33 (3,4, 24,3)

(3) Левое заднее выходное отверстие

(9)

Проставка

T3: 38 (3,9, 28,0)

(4) Правое заднее выходное отверстие

(10) Демпфер





(5) Левое переднее выходное отверстие

(11) Кронштейн





(1)

(8)

(11)

(7)

(6)

(5)

(4)

(3)

(2)

T1

T3

(9)

T2

(10)

ABS00999
