TC-11

Межосевой дифференциал

КОРПУС РАЗДАТОЧНОЙ КОРОБКИ

10.Межосевой дифференциал

A: ПРИМЕЧАНИЕ

Для получения информации о процедурах сня-
тия, установки и проверки обратитесь к разде-
лу “5MT”. <См. 5MT-56, Межосевой дифферен-
циал.>

TC-12

Измерение давления муфты передачи

КОРПУС РАЗДАТОЧНОЙ КОРОБКИ

11.Измерение давления

муфты передачи

A: ПРИМЕЧАНИЕ

Процедуры проверки приведены в разделе
«4AT».
<См. 4AT-39, Измерение давления муфты пе-
редачи.>

DS-2

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. КАРДАННЫЙ ВАЛ

Модель

2.0X, 2.5X (с левосто-
ронним управлением)

2.5 X (c правосторонним уп-

равлением), 2.5 XS, 2.5 XT

Тип карданного вала

3UJ

DOJ

Длина от шарнира до шарнира перед-
него карданного вала: L

1

мм (дюймов)

AT

585 (23,03)

580 (22,83)

MT

644 (25,35)

639 (25,16)

Длина от шарнира до шарнира заднего карданного ва-
ла: L

2

мм (дюй-

мов)

707 (27,83)

712 (28,03)

Наружный диаметр трубы:

мм (дюймов)

D

1

63,5 (2,500)

D

2

57,0 (2,244)

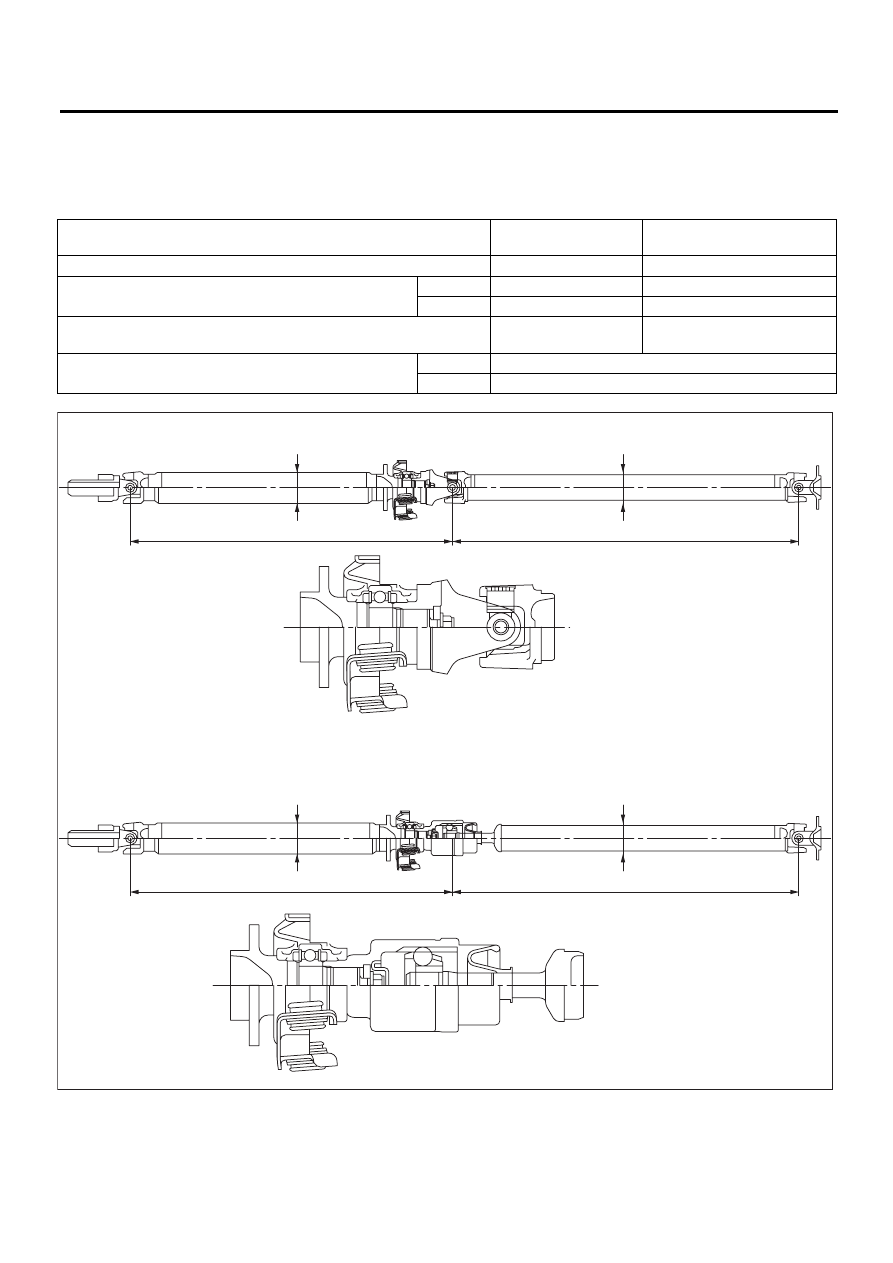

(A)

Тип 3UJ

(B)

Тип DOJ





D

1

L

1

D

1

L

1

D

2

L

2

D

2

L

2

(A)

(B)

DS-00001
