Subaru Forester (2008 год). Руководство - часть 499

5MT-95

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

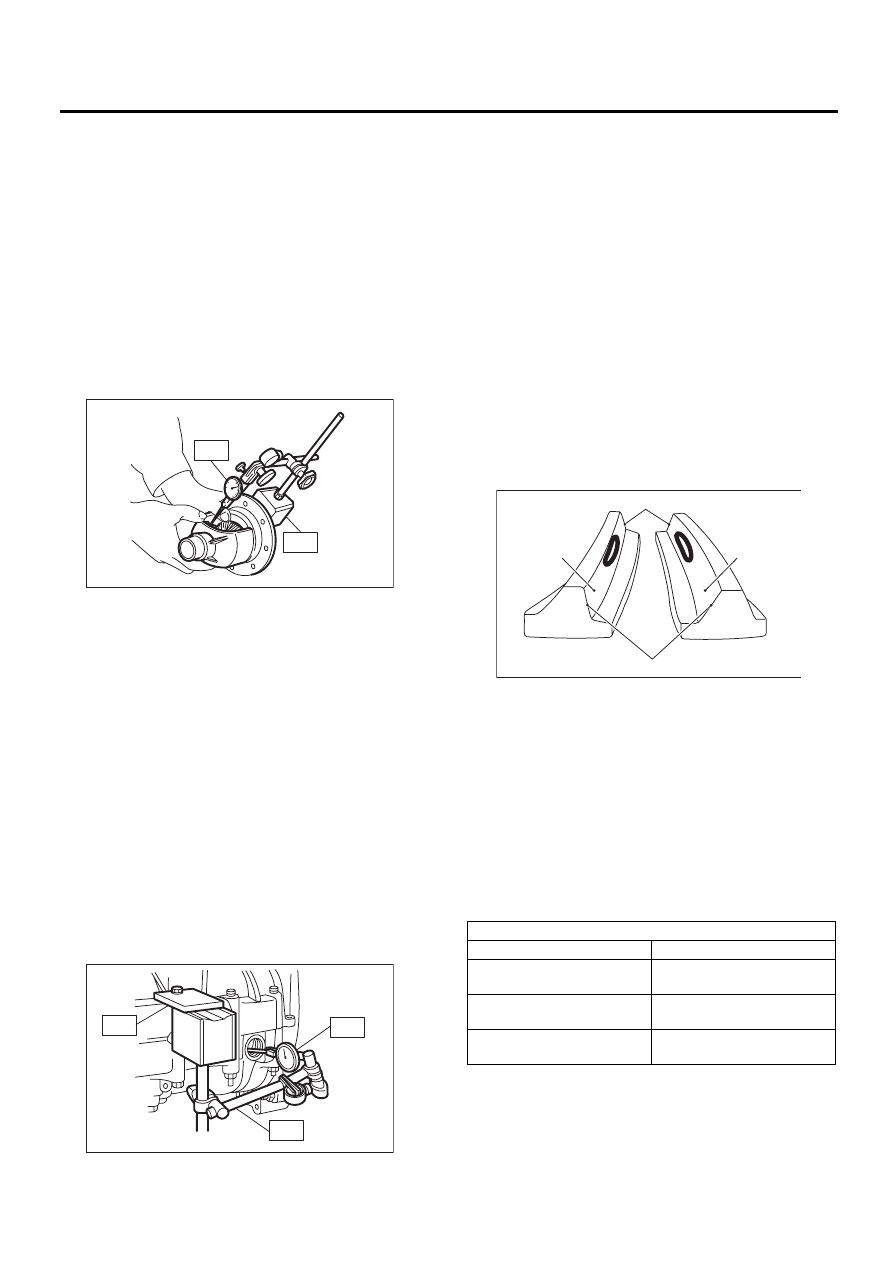

1. ЗАЗОР КОНИЧЕСКОГО САТЕЛЛИТА
ДИФФЕРЕНЦИАЛА

Измерьте зазор между конический шестерней
дифференциала и коническим сателлитом
дифференциала. Если зазор не входит в пре-
делы технических характеристик, установите
соответствующую шайбу для регулировки.
<См. 5MT-95, РЕГУЛИРОВКА, Узел переднего
дифференциала.>
ST1

498247001

МАГНИТНАЯ ПОДСТАВКА

ST2

498247100

ЦИФЕРБЛАТНЫЙ ИНДИКА-
ТОР

Стандартный зазор

0,13 – 0,18 мм (0,0051 – 0,0071 дюймов)

2. ЗАЗОР ГИПОИДНОЙ ПЕРЕДАЧИ

1) Установите специальный инструмент ST1,
ST2 и ST3. Вставьте спицу в отверстие слива
масла трансмиссии, так чтобы спица соприкос-
нулась с поверхностью зубьев в правом углу, и
проверьте зазор.
ST1

498247001

МАГНИТНАЯ ПОДСТАВКА

ST2

498247100

ЦИФЕРБЛАТНЫЙ ИНДИКА-
ТОР

ST3

498255400

ПЛАСТИНА

2) Установите фирменные валы полуоси
SUBARU с обеих сторон, поверните в направле-
нии вращения и обратном направлении, так что-
бы измеритель вошел в контакт с поверхностью
зубьев, и считайте показания индикатора.
Деталь
№

38415AA100

Полуось

Зазор:

0,13 – 0,18 мм (0,0051 – 0,0071 дюймов)

ПРИМЕЧАНИЕ:
Если зазор выходит за пределы заданного диа-
пазона, отрегулируйте его, повернув держа-
тель в правой части корпуса.

3. КОНТАКТ МЕЖДУ ЗУБЬЯМИ
ГИПОИДНОЙ ПЕРЕДАЧИ

Проверьте контакт между зубьями гипоидной
передачи следующим образом: Нанесите тон-
кий ровный слой красного сурика на обе повер-
хности контакта 3 или 4 зубьев гипоидной пе-
редачи. Сдвигайте гипоидную передачу назад
и вперед, поворачивая первичный вал транс-
миссии до тех пор, пока на гипоидной шестерне
не определится форма контакта, и проверьте,
является ли контакт правильным. Если форма
пятна контакта неверна, отрегулируйте кон-
такт зубьев. <См. 5MT-95, РЕГУЛИРОВКА,
Узел переднего дифференциала.>
Контакт между зубьями правильный.

F: РЕГУЛИРОВКА

1. ЗАЗОР КОНИЧЕСКОГО САТЕЛЛИТА

1) Разберите передний дифференциал.
<См. 5MT-92, РАЗБОРКА, Узел переднего диф-
ференциала.>
2) Выберите другую шайбу из таблицы и уста-
новите ее.

3) Проводите регулировку до тех пор, пока не
получите заданное значение.

Стандартный зазор

0,13 – 0,18 мм (0,0051 – 0,0071 дюймов)

MT-00285

ST1

ST2

MT-00293

ST1

ST2

ST3

(A) Носок
(B) Сторона наката

Шайба

Номер детали

Толщина мм (дюймов)

803038021

0,925 — 0,950

(0,0364 — 0,0374)

803038022

0,975 — 1,000

(0,0384 — 0,0394)

803038023

1,025 — 1,050

(0,0404 — 0,0413)

MT-01402

(B)

(D)

(C)

(A)

5MT-96

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

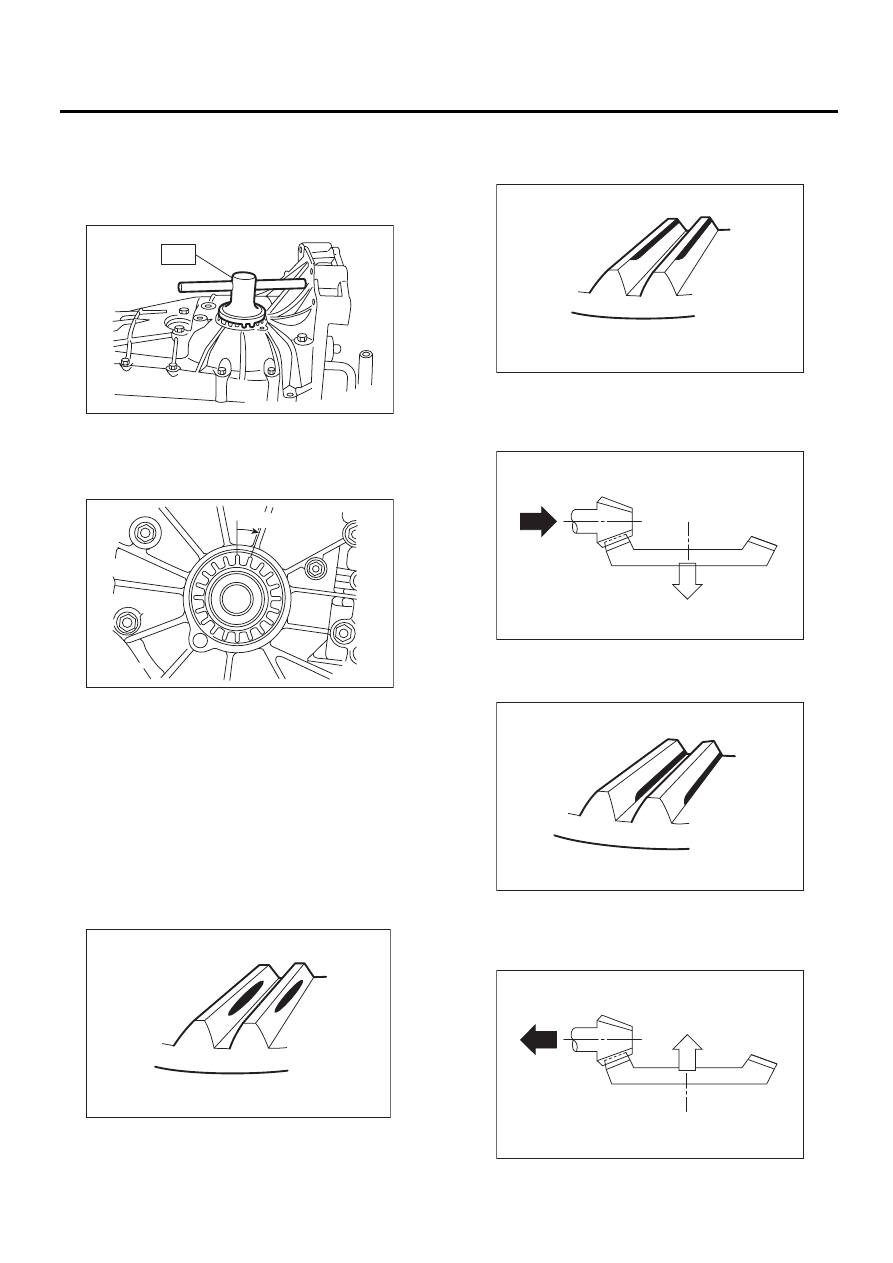

2. ЗАЗОР ГИПОИДНОЙ ПЕРЕДАЧИ

Отрегулируйте зазор, поворачивая держатель
в корпусе на правой стороне.
ST

18630AA010

КОМПЛЕКТ КЛЮЧА ДЕР-
ЖАТЕЛЯ

ПРИМЕЧАНИЕ:
Поворот держателя на один зубец, изменяет
зазор приблизительно на 0,05 мм (0,0020 дюй-
мов).

3. КОНТАКТ МЕЖДУ ЗУБЬЯМИ
ГИПОИДНОЙ ПЕРЕДАЧИ

1) Проводите регулировку до тех пор, пока не до-
бьетесь правильного контакта между зубьями.
2) Проверьте контакт между зубьями и выпол-
ните регулировку следующим образом.

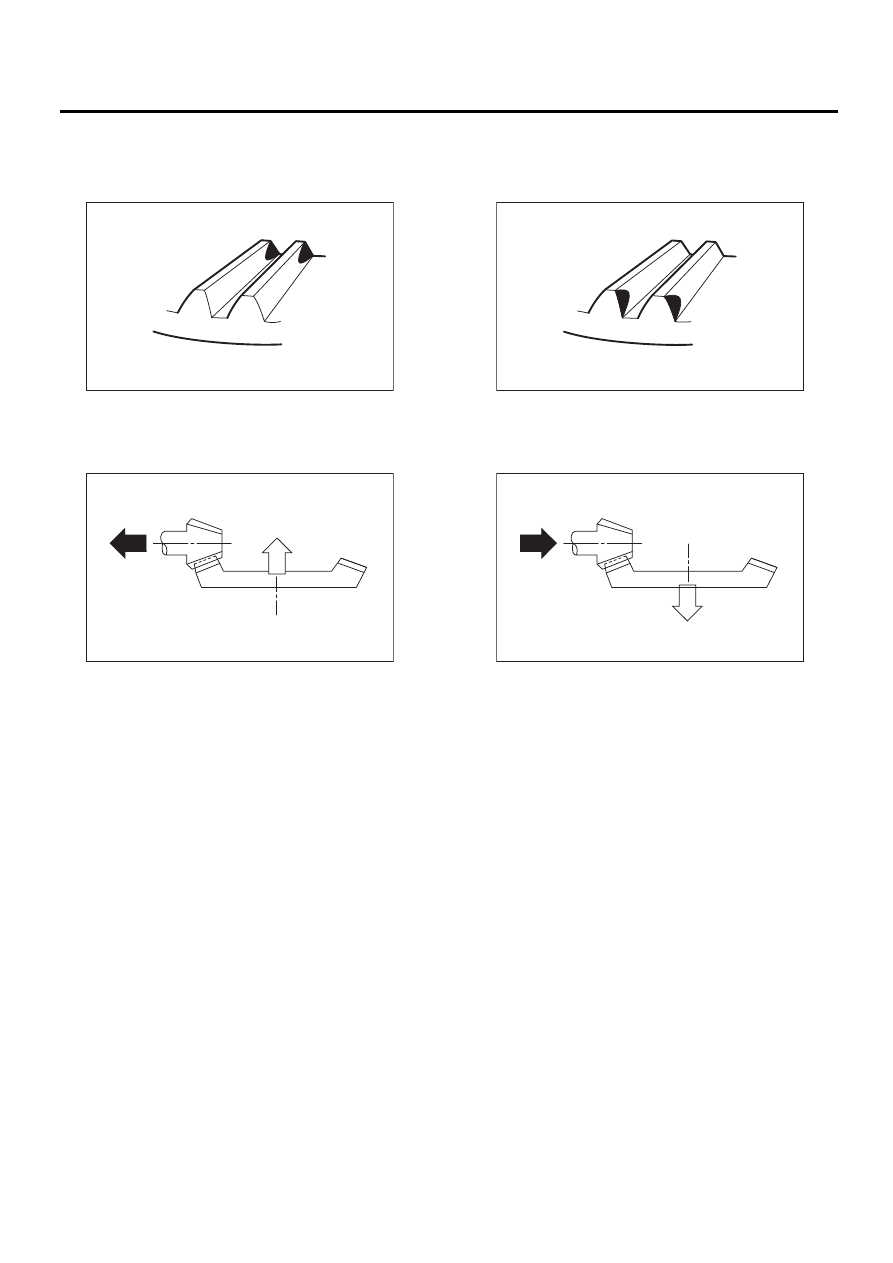

• Правильный контакт зубьев
Проверьте параметры: Контактная поверх-
ность зубьев слегка смещается в сторону
основания при отсутствии нагрузки. (При
движении, она сдвигается в сторону верши-
ны зуба.)

• Стыковой контакт
Проверьте параметры: Зазор слишком велик.
Форма пятна контакта

Способ устранения: Уменьшите толщину шай-
бы, регулирующей высоту шестерни, чтобы
придвинуть ведущую шестерню ближе к ведо-
мой шестерне.

• Боковой контакт
Проверьте параметры: Зазор слишком мал.
Форма пятна контакта

Отрегулируйте: Увеличьте толщину регулиро-
вочной шайбы высоты шестерни в соответс-
твии с процедурой, чтобы сдвинуть ведущую
шестерню от ведомой шестерни.

(A) Сторона основания
(B) Сторона вершины

MT-00176

MT-00296

0.05mm(0.0020 in)

MT-01401

(A)

(B)

AT-00208

AT-00212

AT-00209

AT-00213

5MT-97

Узел переднего дифференциала

МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ

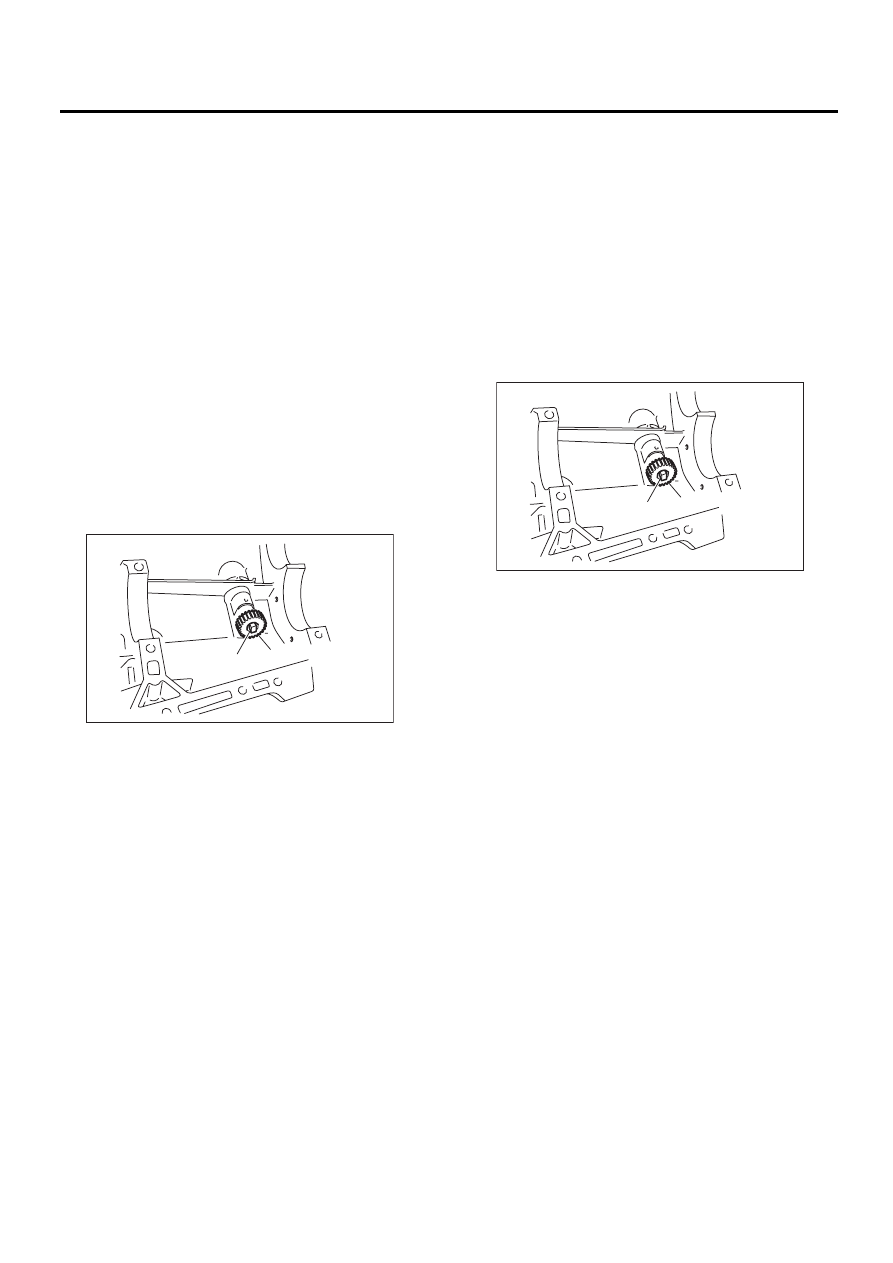

• Внутренний контакт
Проверьте параметры: Зона контакта зубь-
ев слишком мала.
Форма пятна контакта

Способ устранения: Увеличьте толщину регу-
лировочной шайбы высоты шестерни в соот-
ветствии с процедурой, чтобы приблизить ве-
дущую шестерню к ведомой шестерне.

• Внешний контакт
Проверьте параметры: Зона контакта зубь-
ев слишком мала.
Форма пятна контакта

Отрегулируйте: Уменьшите толщину регулиро-
вочной шайбы высоты шестерни в соответс-
твии с процедурой, чтобы сдвинуть ведущую
шестерню от ведомой шестерни.

AT-00210

AT-00213

AT-00211

AT-00212
