Subaru Forester (2008 год). Руководство - часть 430





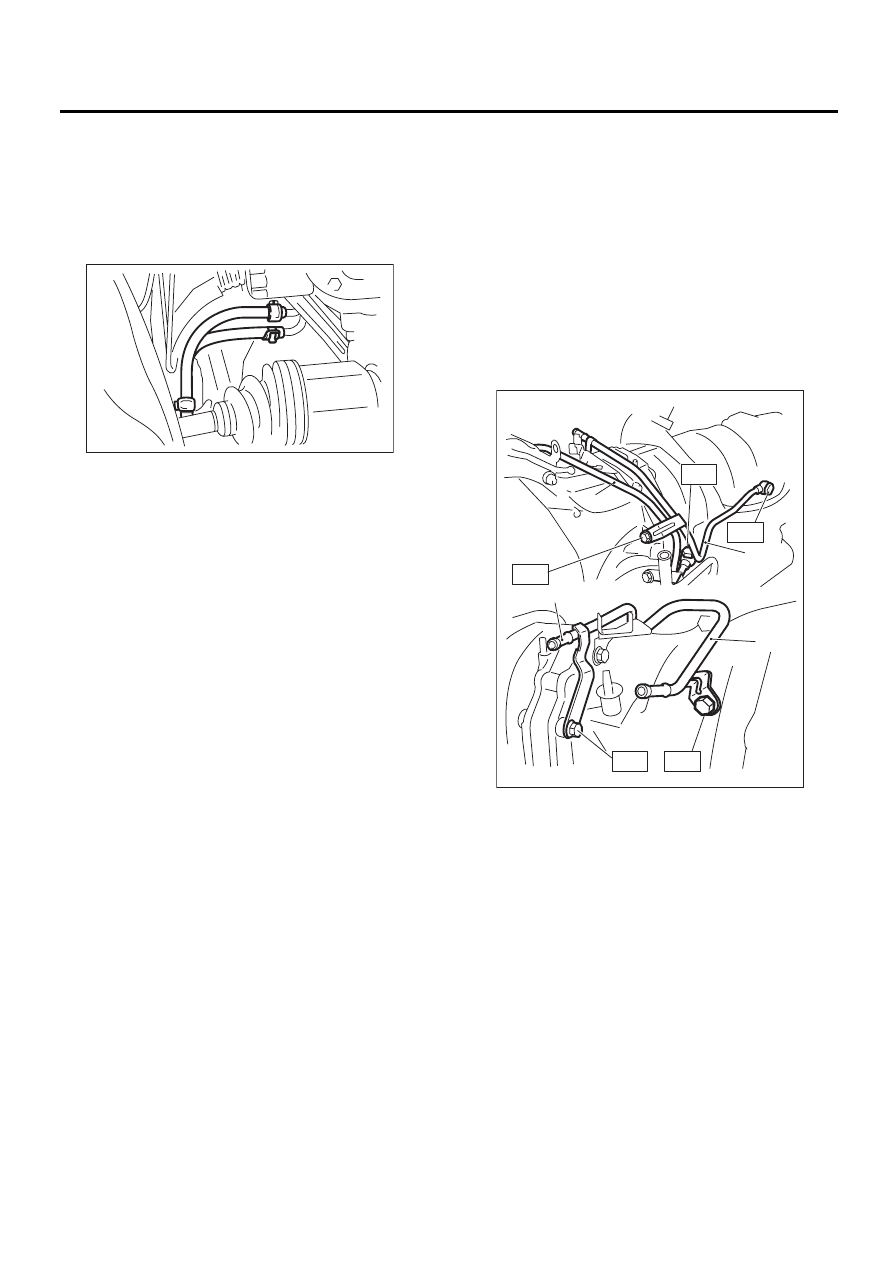

4AT-69

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

3) Присоедините шланг охладителя ATF к труб-
ке со стороны трансмиссии.

ПРИМЕЧАНИЕ:
• Проведите установку таким образом, чтобы
шланги не перегибались, излишне не изгиба-
лись и не перекручивались.
• Установите шланг в заданном положении.

4) Присоедините шланг охладителя ATF к труб-
ке со стороны радиатора. <См. CO(H4SO)-34,
МОДЕЛЬ С ТУРБОНАДДУВОМ, УСТАНОВКА,
Радиатор.>
5) Установите нижний кожух.
6) Установите аккумулятор и бачок омывателя.
7) Залейте ATF. <См. 4AT-29, ATF.>

ПРИМЕЧАНИЕ:
Убедитесь, что в соединениях между транс-
миссией, радиатором, трубками и шлангами
нет утечек ATF.

2. МОДЕЛЬ С ОХЛАДИТЕЛЕМ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите впускную и выпускную трубки
ATF с новыми шайбами.

ПРИМЕЧАНИЕ:
Вместе с крепежным болтом для корпуса транс-
форматора и корпуса трансмиссии, используйте
новый болт для стягивания деталей вместе.

Момент затяжки:

T1: 40 Нм (4,1 кгс-м, 29,5 фунт-сила-фут)
T2: 38 Нм (3,9 кгс-м, 28,0 фунт-сила-фут)
T3: 45 Нм (4,6 кгс-м, 33,2 фунт-сила-фут)
T4: 21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

AT-04375

(A) Выпускная трубка ATF

(B) Впускная трубка ATF

T1

T2

T3

T4

T2

AT-03125

(B)

(A)

(B)

(A)

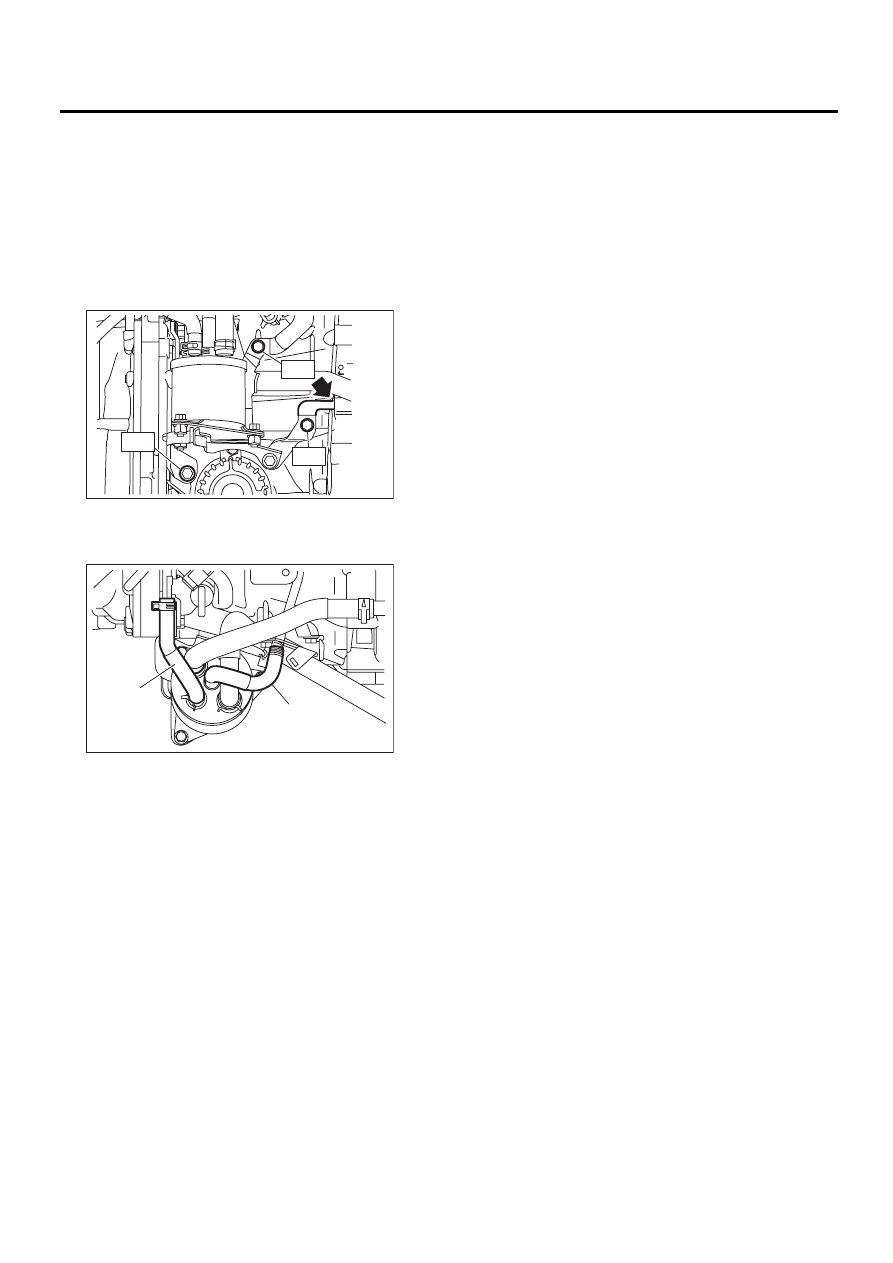

4AT-70

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2) Установите узел охладителя ATF на транс-
миссию.

ПРИМЕЧАНИЕ:
Вставьте конец кронштейна охладителя ATF в
отверстие корпуса трансформатора.

Момент затяжки:

T1: 21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)
T2: 23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)
T3: 33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

3) Установите трубу заправки масла. <См. 4AT-
75, УСТАНОВКА, Трубка заправки масла.>
4) Присоедините впускной и выпускной шланги.

5) Установите выключатель блокиратора и
разъем жгута проводов трансмиссии на опоре,
затем присоедините разъем жгута проводов.
6) Присоедините вентиляционный шланг.
<См. 4AT-74, УСТАНОВКА, Вентиляционный
шланг.>
7) Установите воздухозаборную камеру
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>

C: ПРОВЕРКА

Отремонтируйте или замените неисправные
шланги, трубки, хомуты и шайбы, обнаружен-
ные при проведении указанной ниже проверки.
1) Проверьте отсутствие утечек ATF в соедине-
ниях между трансмиссией, радиатором, трубка-
ми и шлангами.
2) Проверьте хомут на предмет деформации.
3) Слегка согните шланг и проверьте отсутс-
твие трещин на поверхности, а также других
повреждений.
4) Сожмите шланг пальцами и проверьте элас-
тичность. Также проверьте эластичность в тех
местах, где был установлен хомут, прижимая
их ногтями.
5) Проверьте отсутствие отслаивания, трещин
и деформации на конце шланга.

(A) Впускной шланг ATF

(B) Выпускной шланг ATF

T1

T3

T2

AT-03395

(A)

(B)

AT-03536

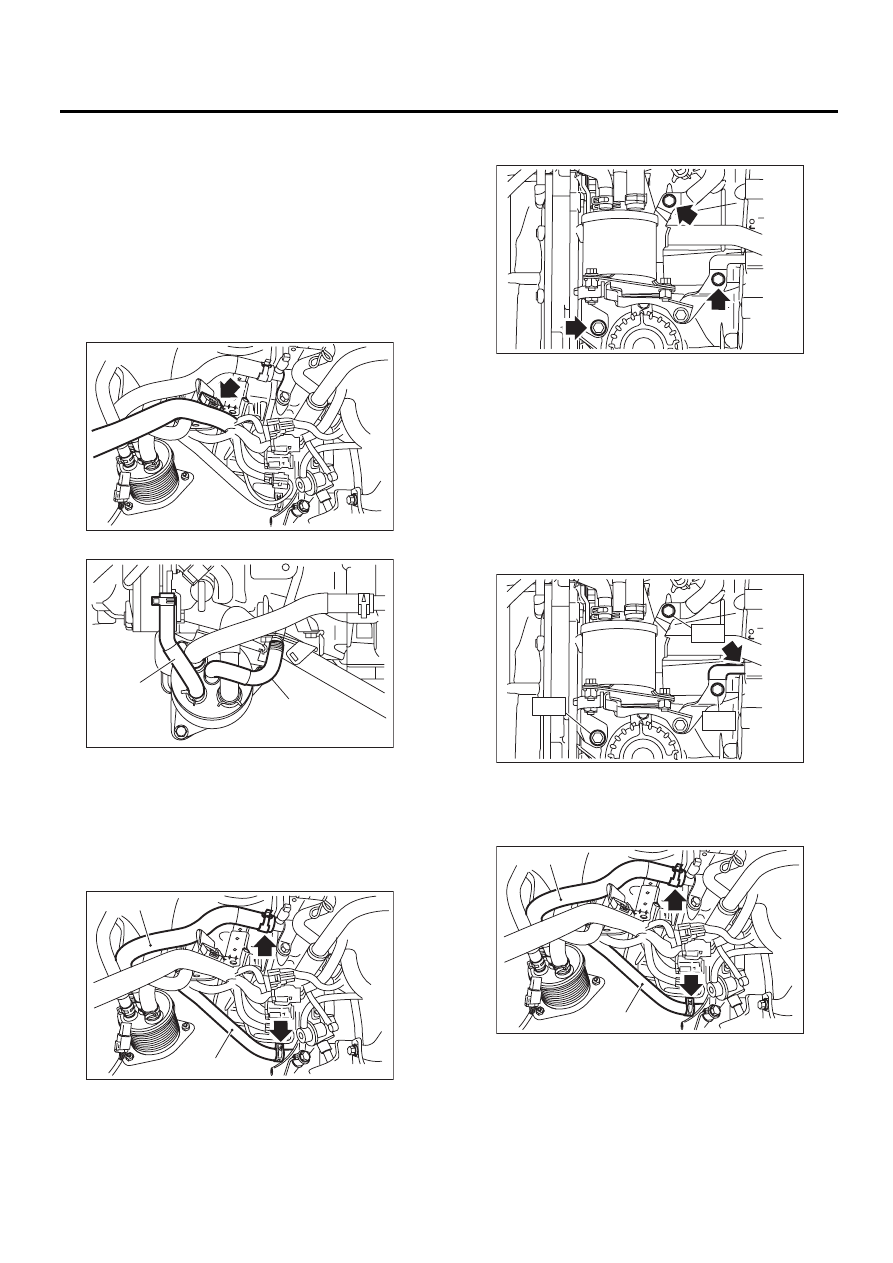

4AT-71

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

22.Охладитель ATF

(с функцией подогрева)

A: СНЯТИЕ

1) Слейте охлаждающую жидкость двигателя.
<См. CO(H4SO)-20, ЗАМЕНА, Охлаждающая
жидкость двигателя.>
2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
3) Снимите жгут жгута проводов с кронштейна.

4) Отсоедините шланг от трубки трансмиссии.

5) Отсоедините впускной шланг охлаждающей
жидкости двигателя от блока цилиндров, и вы-
пускной шланг охлаждающей жидкости двига-
теля от верхней части двигателя.

6) Снимите шланг охладителя ATF (с функцией
подогрева) с корпуса трансмиссии.

B: УСТАНОВКА

1) Установите охладитель ATF (с функцией по-
догрева) на трансмиссию.

ПРИМЕЧАНИЕ:
Вставьте конец кронштейна охладителя ATF в
отверстие корпуса гидротрансформатора.

Момент затяжки:

T1: 21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)
T2: 23 Нм (2,3 кгс-м, 17,0 фунт-сила-фут)
T3: 33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

2) Присоедините выпускной шланг охлаждаю-
щей жидкости двигателя к верхней части дви-
гателя, и впускной шланг охлаждающей жид-
кости двигателя к блоку цилиндров.

(A) Впускной шланг ATF

(B) Выпускной шланг ATF

(A) Выпускной шланг охлаждающей жидкости двигателя

(B) Впускной шланг охлаждающей жидкости двигателя

AT-03393

(A)

(B)

AT-03536

(A)

(B)

AT-03396

(A) Выпускной шланг охлаждающей жидкости двигателя

(B) Впускной шланг охлаждающей жидкости двигателя

AT-03394

T1

T3

T2

AT-03395

(A)

(B)

AT-03396

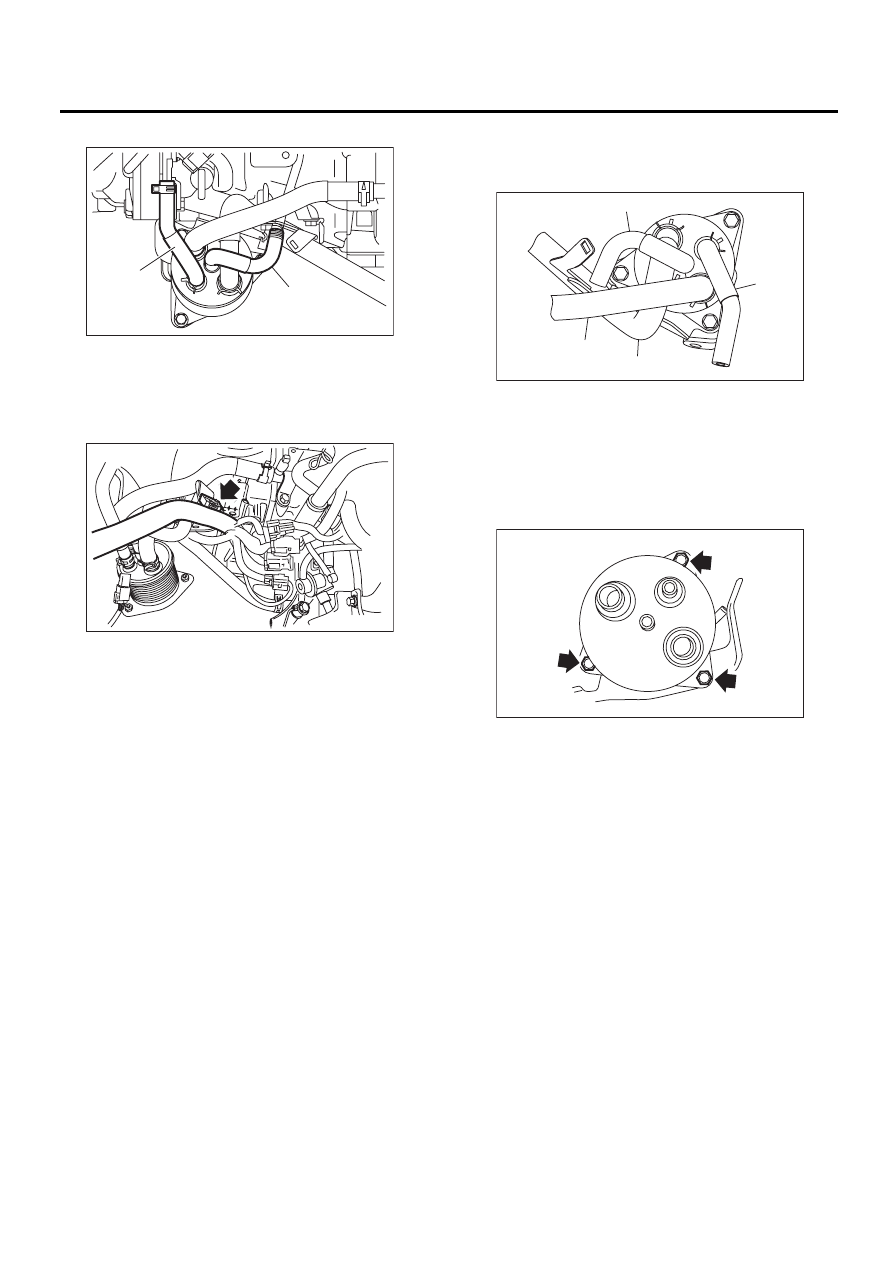

4AT-72

Охладитель ATF (с функцией подогрева)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

3) Присоедините шланг к трубке трансмиссии.

4) Установите жгут жгута проводов на кронш-
тейн.

5) Установите воздухозаборную камеру
<См. IN(H4SO)-6, УСТАНОВКА, Воздухозабор-
ная камера.>
6) Залейте охлаждающую жидкость двигате-
ля. <См. CO(H4SO)-20, ЗАМЕНА, Охлаждаю-
щая жидкость двигателя.>

C: РАЗБОРКА

1) Отсоедините все шланги от охладителя ATF
(с функцией подогрева).

2) Снимите шланг охладителя ATF (с функцией
подогрева) с кронштейна.

(A) Впускной шланг ATF

(B) Выпускной шланг ATF

(A)

(B)

AT-03536

AT-03393

(A) Выпускной шланг ATF

(B) Впускной шланг ATF

(C) Впускной шланг охлаждающей жидкости двигателя

(D) Выпускной шланг охлаждающей жидкости двигателя

(C)

(A)

(D)

(B)

AT-03539

AT-03398
