Subaru Forester (2008 год). Руководство - часть 402

CS-5

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

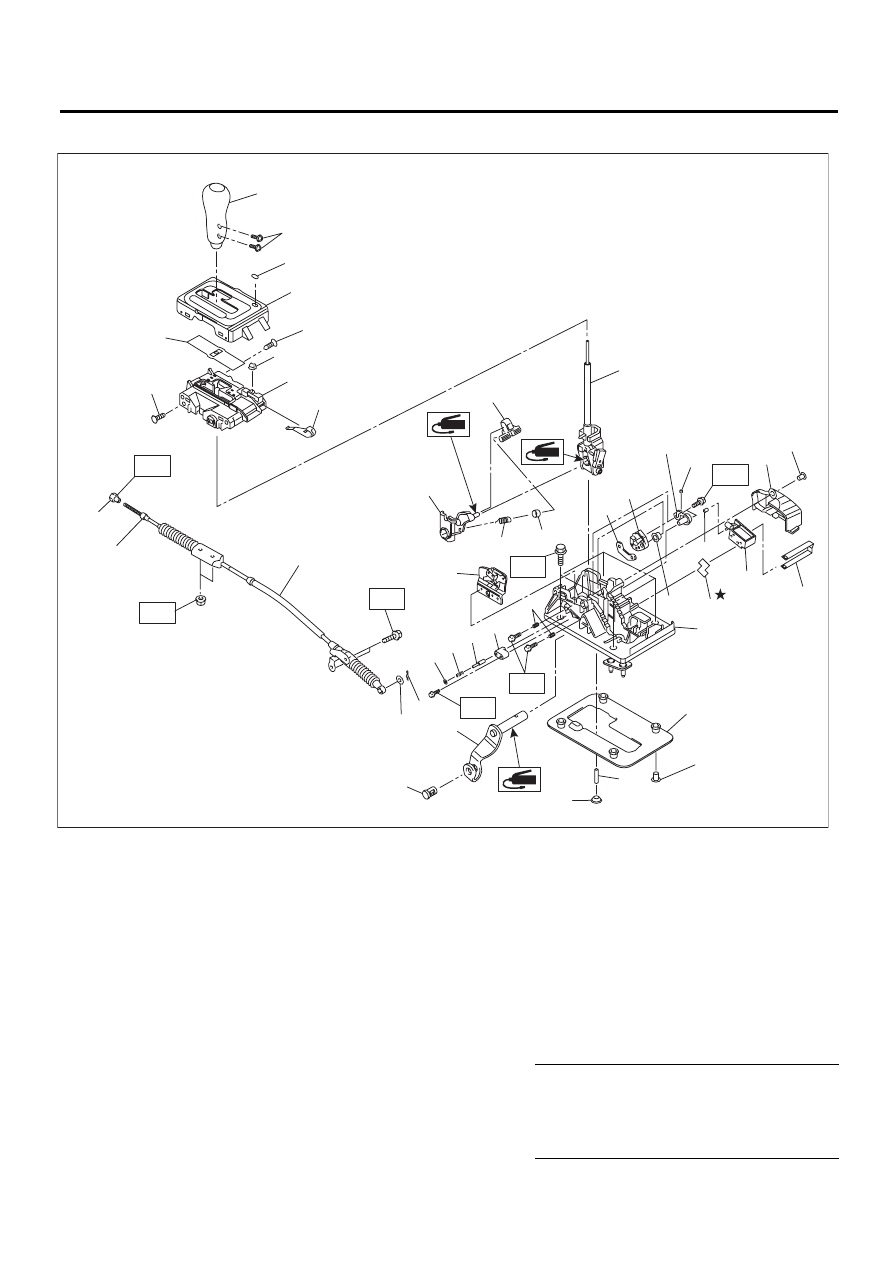

• Модель со спортивным режимом переключения

(1)

Рукоятка

(17) Блокировочная пластина B

(33) Пружинный штифт

(2)

Крышка индикатора

(18) Подушка

(34) Рычаг

(3)

Диафрагма

(19) Втулка

(35) Втулка

(4)

Крышка

(20) Зажим

(36) Стопорный штифт

(5)

Направляющая пластина

(21) Крышка

(37) Шайба

(6)

Пружина

(22) Хомут

(38) Трос рычага селектора

(7)

Кнопка

(23) Соленоид блокировки переклю-

чения передач

(39) Регулировочная гайка В

(8)

Винт

(24) Узел пластины

(40) Регулировочная гайка А

(9)

Узел рычага селектора

(25) Направляющая кронштейна

(41) Подушка

(10) Рычаг фиксатора

(26) Зажим

(42) Проставка

(11) Рычаг A

(27) Пружина



(12) Пружина фиксатора

(28) Шток

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(13) Трубка

(29) Втулка

T1: 2,0 (0,2, 1,4)

(14) Блокировочная пластина A (30) Прокладка

T2: 7,5 (0,76, 5,5)

(15) Блокировочная пластина C (31) Проставка

T3: 13 (1,3, 9,4)

(16) Втулка

(32) Проходная изолирующая втулка

T4: 18 (1,8, 13,3)

P

R

N

D

3

2

1

T4

T2

T1

T1

T4

T2

(9)

(20)

(6)

(7)

(22)

(23)

(20)

(5)

(1)

(40)

(34)

(39)

(10)

(11)

(2)

(4)

(12)

(13)

(32)

(33)

(38)

(16)

(19)

(15)

(35)

(14)

(37)

(36)

(26)

(27)

(28)

(29)

(17)

(31)

(18)

(21)

(30)

(24)

(3)

(25)

(41)

T3

(42)

(8)

(20)

CS-00890

CS-6

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

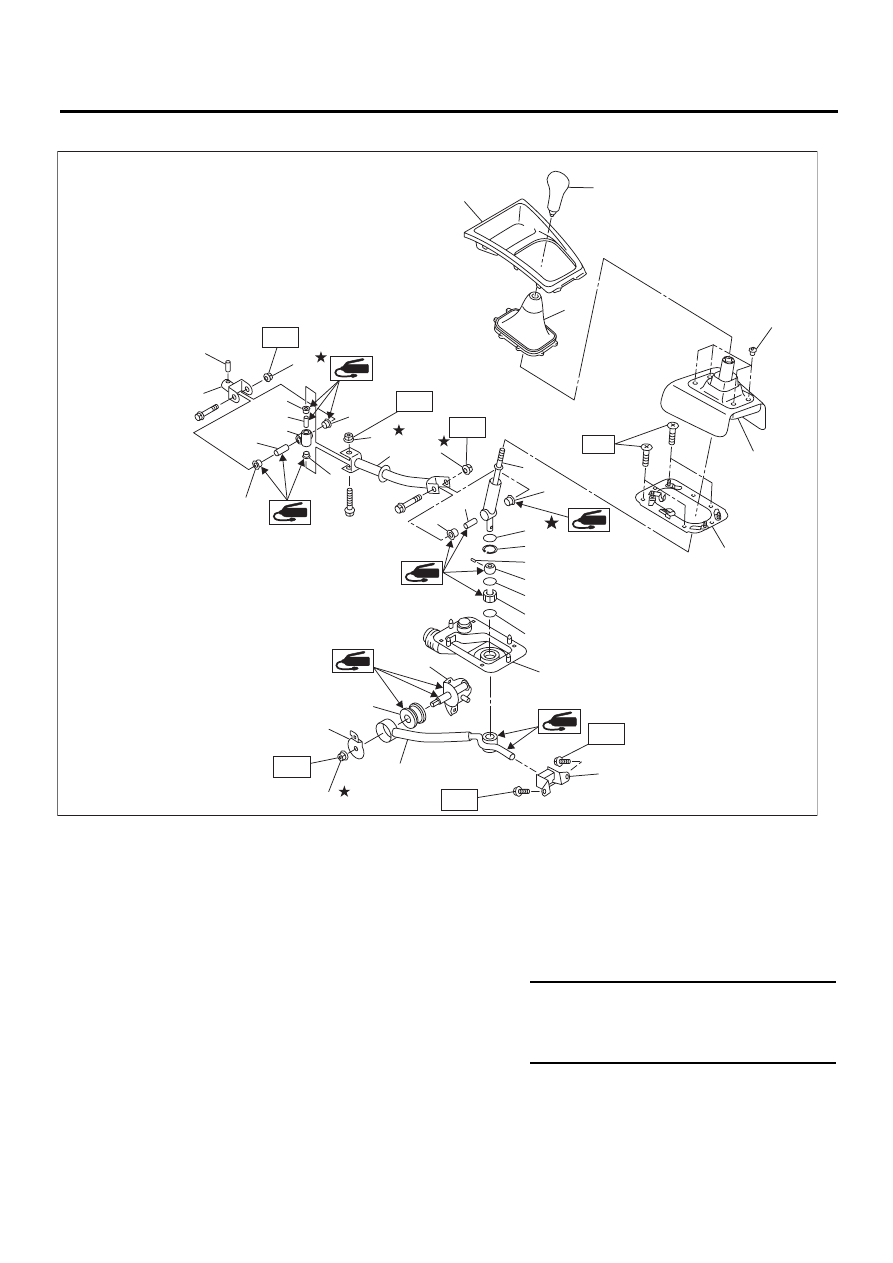

2. РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ МТ

(1)

Рукоятка переключения передач

(12) Пружинный штифт

(23) Резиновая подушка

(2)

Кожух консоли

(13) Втулка B

(24) Бобышка

(3)

Хомут

(14) Уплотнительное кольцо

(25) Втулка

(4)

Кожух и изолятор

(15) Кожух

(26) Самоконтрящаяся гайка

(5)

Узел пластины

(16) Пружинный штифт

(27) Передняя крышка

(6)

Рычаг

(17) Шарнирное соединение

(28) Втулка

(7)

Втулка

(18) Шток



(8)

Стопорная проволока

(19) Проставка

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(9)

Стопорное кольцо

(20) Кронштейн

T1: 12 (1,2, 8,9)

(10) Втулка

(21) Шайба

T2: 18 (1,8, 13,3)

(11) Уплотнительное кольцо

(22) Опора

T3: 7,5 (0,76, 5,5)

CS-00679

(5)

(2)

(1)

(4)

(3)

(27)

T3

T2

T1

T1

T1

T2

T2

(23)

(22)

(21)

(20)

(8)

(25)

(7)

(6)

(9)

(10)

(12)

(7)

(19)

(18)

(17)

(28)

(28)

(28)

(19)

(26)

(24)

(19)

(28)

(11)

(13)

(14)

(15)

(26)

(26)

(26)

(16)

CS-7

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

3. РЫЧАГ ВЫБОРА ДИАПАЗОНА

C: ОСТОРОЖНО

• При выполнении любых работ надевайте соответствующую рабочую одежду, включая головной
убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой удаляйте загрязнения, в том числе грязь и продукты
коррозии.
• Содержите в порядке разобранные детали и защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отказа перед снятием, установкой или разборкой. Избе-
гайте снятия, установки, разборки или замены деталей без необходимости.
• Используйте фирменную жидкость, смазку и т.д. SUBARU или эквивалентную. Не смешивайте
жидкости, смазки и т.д. различного типа и различных производителей.
• Обязательно затягивайте крепеж, включая болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в специально предназначенных местах.
• Перед установкой наносите смазку на поверхности скольжения или вращения.
• Перед установкой уплотнительных колец или стопорных колец наносите достаточное количество
смазки во избежание повреждения или деформации.
• Перед закреплением детали в тисках, между деталью и тисками, установите прокладочный ма-
териал, такой как деревянные бруски, алюминиевые пластины или кусок ткани.
• Перед отсоединением электрических разъемов обязательно отсоедините кабель массы от акку-
мулятора.

(1) Рукоятка

(6)

Пружина

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Подушка

(7)

Узел рычага

T1: 1,6 (0,16, 1,2)

(3) Узел пластины

(8)

Зажим

T2: 18 (1,8, 13,3)

(4) Втулка

(9)

Штифт с головкой и отверстием под шплинт

T3: 2 (0,2, 1,5)

(5) Трос

(10) Стопорный штифт





CS-00476

(4)

(3)

(2)

(1)

(7)

(9)

(10)

(6)

(5)

(8)

T2

T1

T2

T3

T3

CS-8

Расположение электрических компонентов

СИСТЕМЫ УПРАВЛЕНИЯ

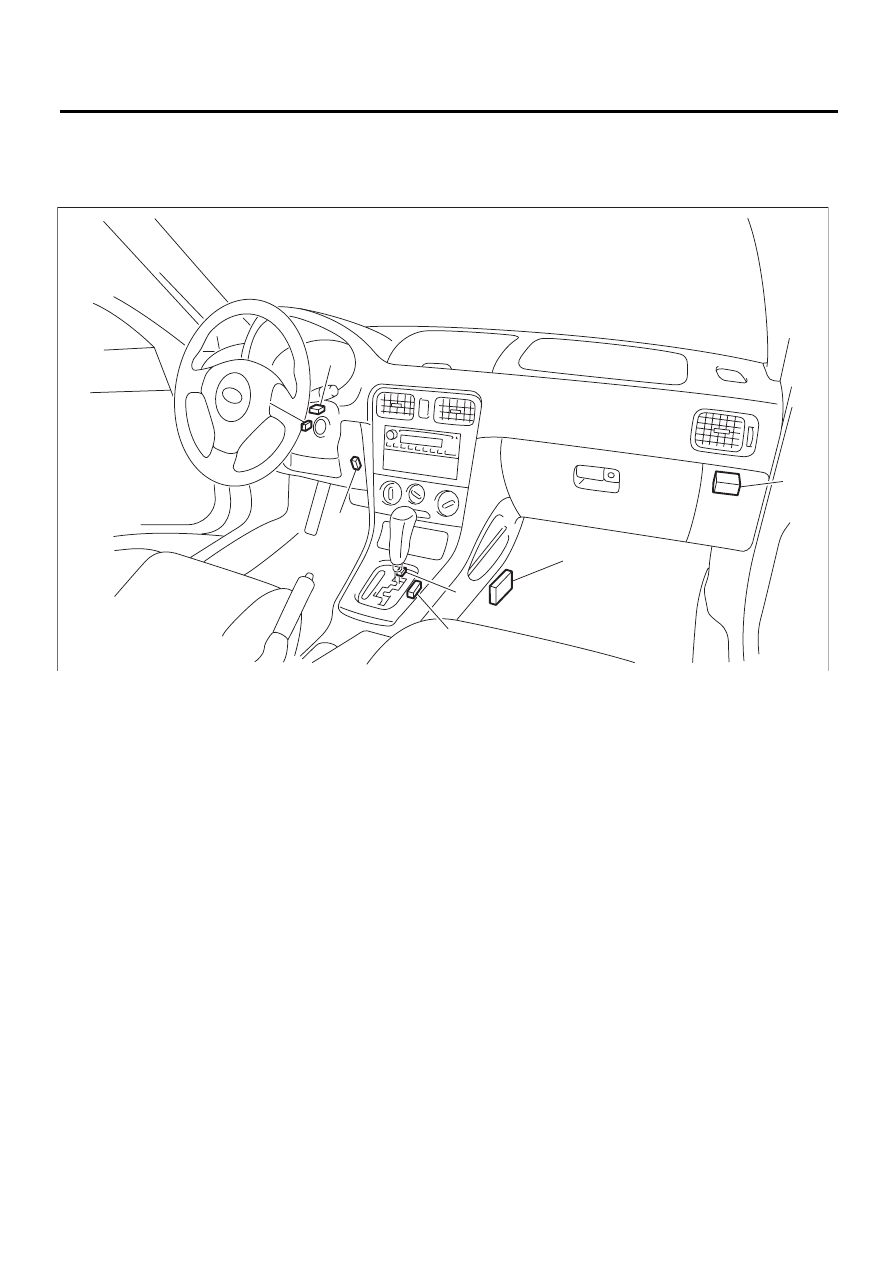

2. Расположение электрических компонентов

A: РАСПОЛОЖЕНИЕ

• Модель с левосторонним управлением

(1) Выключатель блокиратора

(4) Датчик системы предупреждения ключа

зажигания

(6) Переключатель диапазона “Р”

(2) Блок управления блокировкой

переключения автоматической
трансмиссии

(5) Электромагнитный клапан блокировки

переключения передач

(7) Соленоид блокировки ключа

(3) Выключатель стоп-сигналов









CS-00666

(2)

(3)

(1)

(4)

(6)

(5)

(7)
