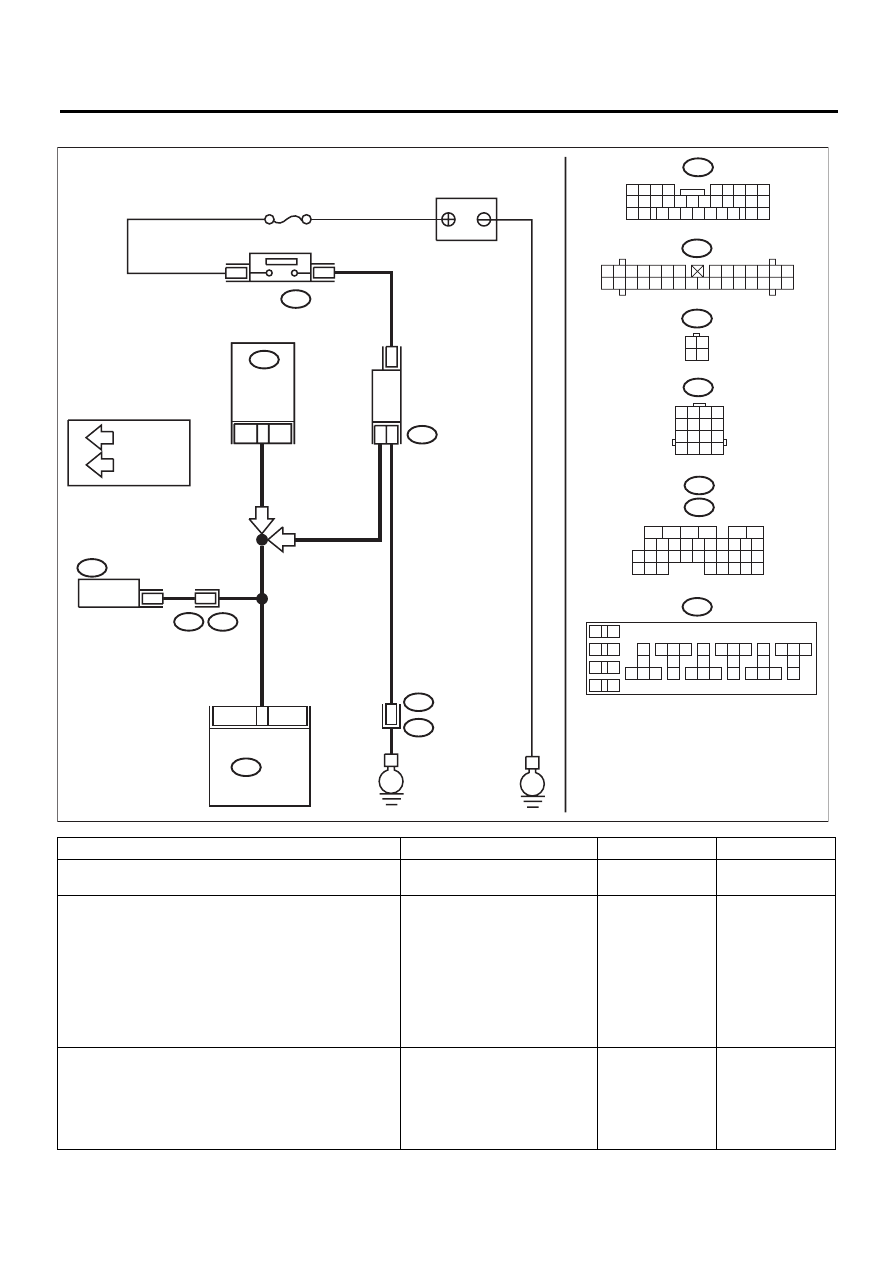

Subaru Forester (2008 год). Руководство - часть 372

EN(H4DOTC)(diag)-209

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ТИПА ТРАНСМИССИИ.

Тип трансмиссии AT?

Переходите к ша-
гу 2.

Переходите к ша-
гу 6.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ TCM.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM и TCM.
3) Измерьте сопротивление в проводке между
ECM и разъемом TCM.

Разъемы и клеммы

(B136) № 13 — (B55) № 21:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 3.

Устраните раз-
рыв цепи в про-
водке между
ECM и разъемом
TCM.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ TCM.
Измерьте сопротивление между разъемом TCM
и массой кузова.

Разъемы и клеммы

(B55) № 21 — Масса кузова:

Сопротивление составляет
1 МОм или более?

Переходите к ша-
гу 4.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и разъемом
TCM.

i10

B38

КОМБИНАЦИЯ
ПРИБОРОВ

i3

7

12

i10

1 2 3 4 5 6 7

8 9 10 11 12 13 14

15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30

B136

B55

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

E

E

B17

E2

B21

B136

B225

38

37

13

2

21

1

No.5

РЕЛЕ
ЗАЖИГАНИЯ

ДАТЧИК СКОРОСТИ
АВТОМОБИЛЯ

ECM

АККУМУЛЯТОР

3

16

AT

:МОДЕЛЬ AT

MT

:МОДЕЛЬ MT

MT

AT

TCM

B21

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

B17

3 4

1 2

B225

БЛОК РЕЛЕ (ЧЕРНЫЙ)

10

11 12 13

14 15 16

17
18

19

20

21 22 23

24 25 26

27
28

29

30

31 32 33

34 35 36

37
38

1

2

9

3

4

5

6

7

8

B55

EN-03989

i3

21

9

32

1 2 3 4

5 6

10 11 12 13 14 15

7

16

23

30

19 20

22

26 27 28 29

8

17

24

31

18

25

EN(H4DOTC)(diag)-210

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ TCM.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом TCM
и массой кузова.

Разъемы и клеммы

(B55) № 21 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и разъемом
TCM.

Переходите к ша-
гу 5.

5

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме TCM.

Обнаружен ли плохой кон-
такт в разъеме TCM?

Устраните пло-
хой контакт в
разъеме TCM.

Устраните пло-
хой контакт в
разъеме ECM.

6

ПРОВЕРКА ЦЕПИ ПИТАНИЯ ДАТЧИКА СКО-
РОСТИ АВТОМОБИЛЯ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом дат-
чика скорости автомобиля и массой кузова.

Разъемы и клеммы

(B17) № 3 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Переходите к ша-
гу 7.

Устраните раз-
рыв или короткое
замыкание на
массу в цепи пи-
тания.

7

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ СКОРОСТИ АВТОМОБИЛЯ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и датчика ско-
рости автомобиля.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика скорости автомобиля.

Разъемы и клеммы

(B136) № 13 — (B17) № 1:

Сопротивление составляет
менее 1 Ом?

Переходите к ша-
гу 8.

Устраните раз-
рыв цепи в про-
водке между
ECM и задним
датчиком скоро-
сти автомобиля.

8

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ СКОРОСТИ АВТОМОБИЛЯ.
Измерьте сопротивление между разъемом дат-
чика скорости автомобиля и массой кузова.

Разъемы и клеммы

(B17) № 1 — Масса кузова:

Сопротивление составляет 1
МОм или более?

Переходите к ша-
гу 9.

Устраните корот-
кое замыкание
на массу в про-
водке между
ECM и датчиком
скорости автомо-
биля.

9

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И ДАТ-
ЧИКОМ СКОРОСТИ АВТОМОБИЛЯ.
1) Поверните выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между разъемом дат-
чика скорости автомобиля и массой кузова.

Разъемы и клеммы

(B17) № 1 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и датчиком
скорости автомо-
биля.

Переходите к ша-
гу 10.

10 ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.

Проверьте контакт в разъеме датчика скорости
автомобиля.

Плохой контакт в разъеме
датчика скорости автомоби-
ля?

Устраните пло-
хой контакт в
разъеме датчика
скорости автомо-
биля.

Замените датчик
скорости автомо-
биля. <См. 5MT-
46, УСТАНОВКА,
Датчик скорости
автомобиля.>

Шаг

Проверка

Да

Нет

EN(H4DOTC)(diag)-211

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

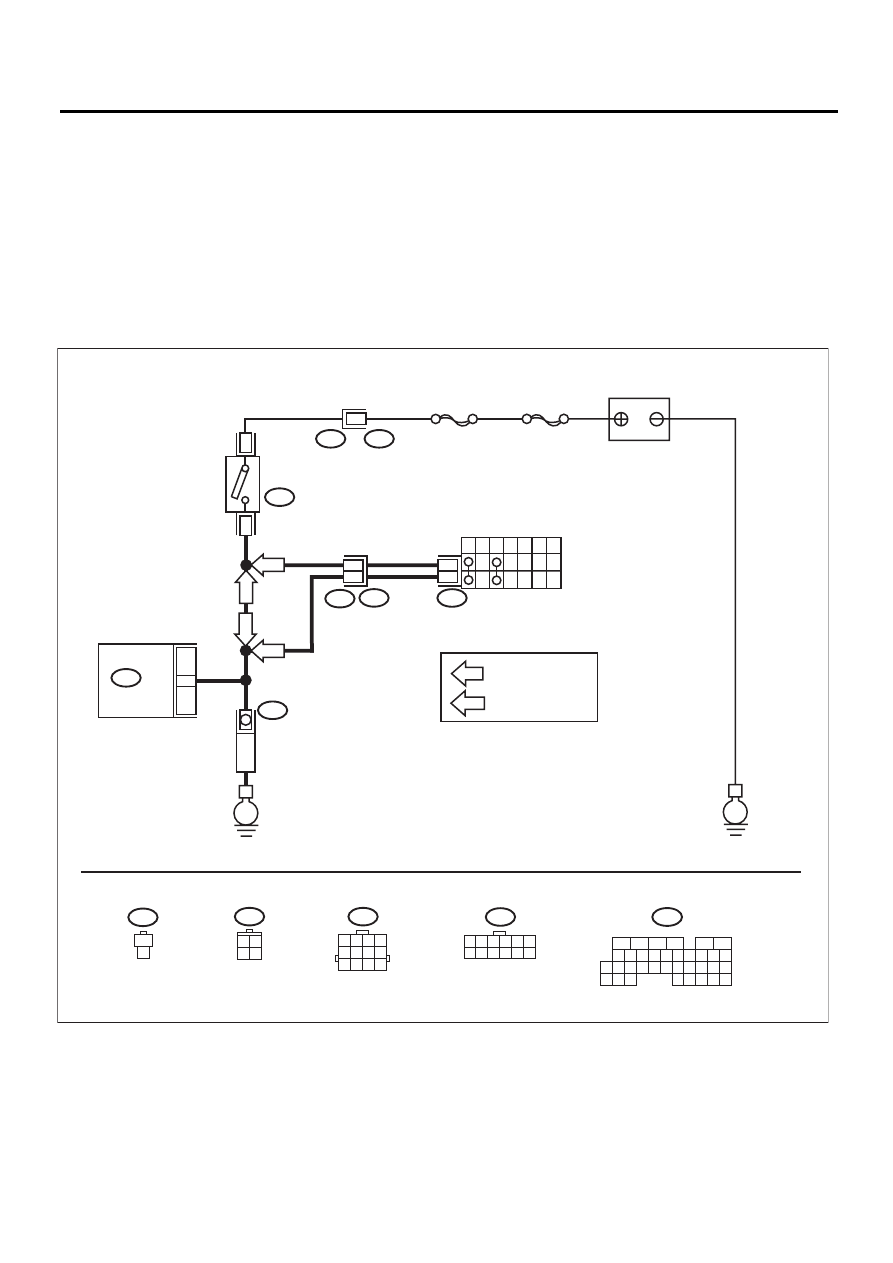

AZ:КДН P0512 ЦЕПЬ ЗАПРОСА СТАРТЕРА

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обнаруживается при возникновении неисправности в двух последовательных циклах движения
ПРИЗНАК НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После ремонта или замены неисправных деталей, выполните процедуру очистки памяти <См.
EN(H4DOTC)(diag)-55, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру проверки
<См. EN(H4DOTC)(diag)-46, ПРОЦЕДУРА, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

EN-03961

SBF-4

SBF-1

B72

P R N D 3

2

1

B72

B14

B136

E

E

1

3

32

3 4

1 2

ECM



АККУМУЛЯТОР

ДВИГАТЕЛЬ СТАРТЕРА

F46

1
2

1
2

2

F46

B108

T3

B12

MT

AT

AT

MT

11

12

7

12

T7

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

: МОДЕЛЬ MT

: МОДЕЛЬ AT

MT

AT

B12

1 2 3

8

9 10

4

11 12

5 6 7

T7

1 2 3

8 9 10

4

11 12

5 6

7

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

EN(H4DOTC)(diag)-212

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

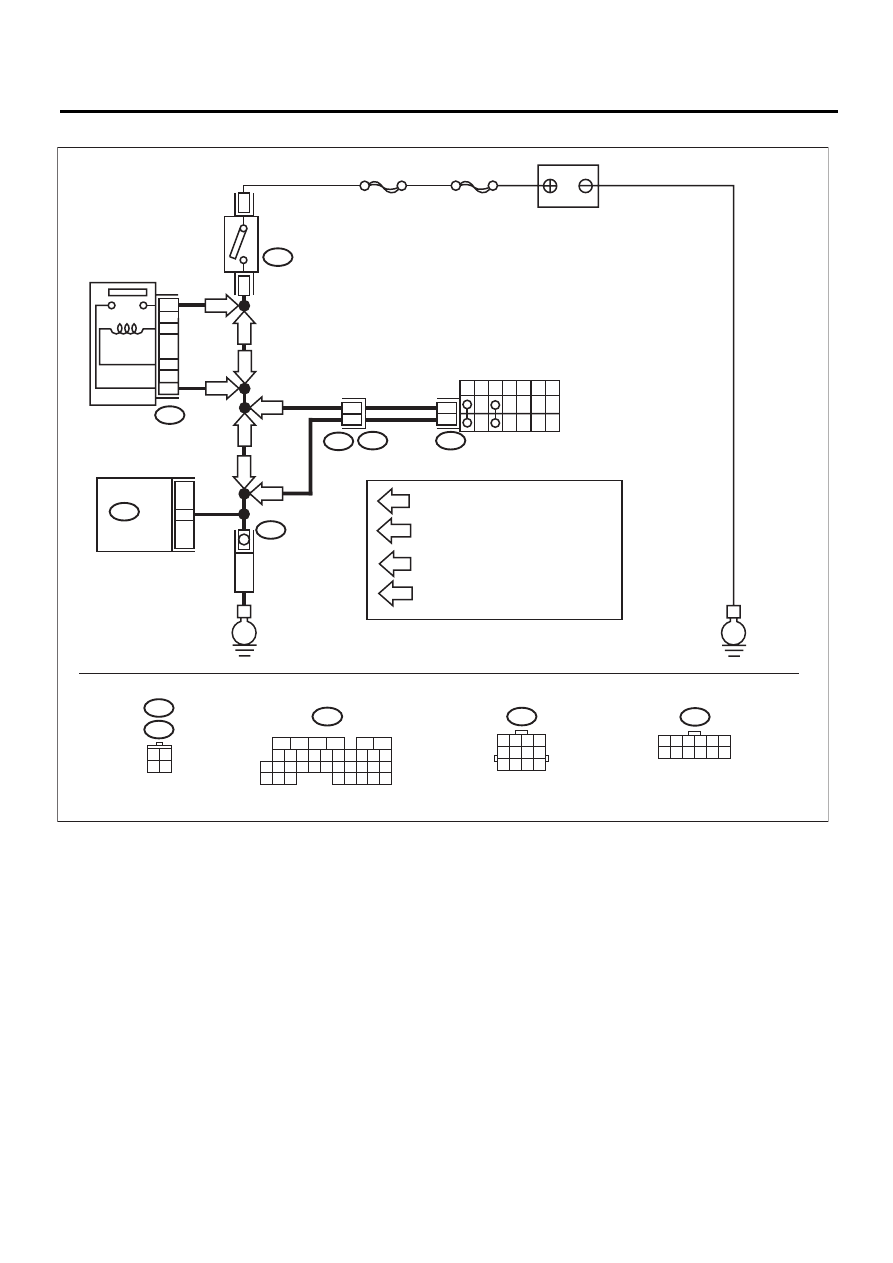

• Модель с правосторонним управлением

EN-03962

SBF-4

SBF-1

B72

B72

B14

B136

E

E

1

3

32

3 4

1 2

T3

B12

MT

AT

AT

MT

11

12

7

12

P R N D 3

2

1

T7

B12

1 2 3

8

9 10

4

11 12

5 6 7

T7

1 2 3

8 9 10

4

11 12

5 6

7

ECM

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

ПЕРЕКЛЮЧАТЕЛЬ
БЛОКИРАТОРА

ДВИГАТЕЛЬ
СТАРТЕРА

: МОДЕЛЬ MT

: МОДЕЛЬ AT

MT

AT

: МОДЕЛЬ С ОХРАННОЙ СИСТЕМОЙ

: МОДЕЛЬ БЕЗ ОХРАННОЙ СИСТЕМЫ

WS

OS

2

4

OS

OS

WS

WS

B323

B323

РЕЛЕ ОХРАННОЙ
СИСТЕМЫ

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35
