Subaru Forester (2008 год). Руководство - часть 304

FU(H4DOTC)-53

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

B: УСТАНОВКА

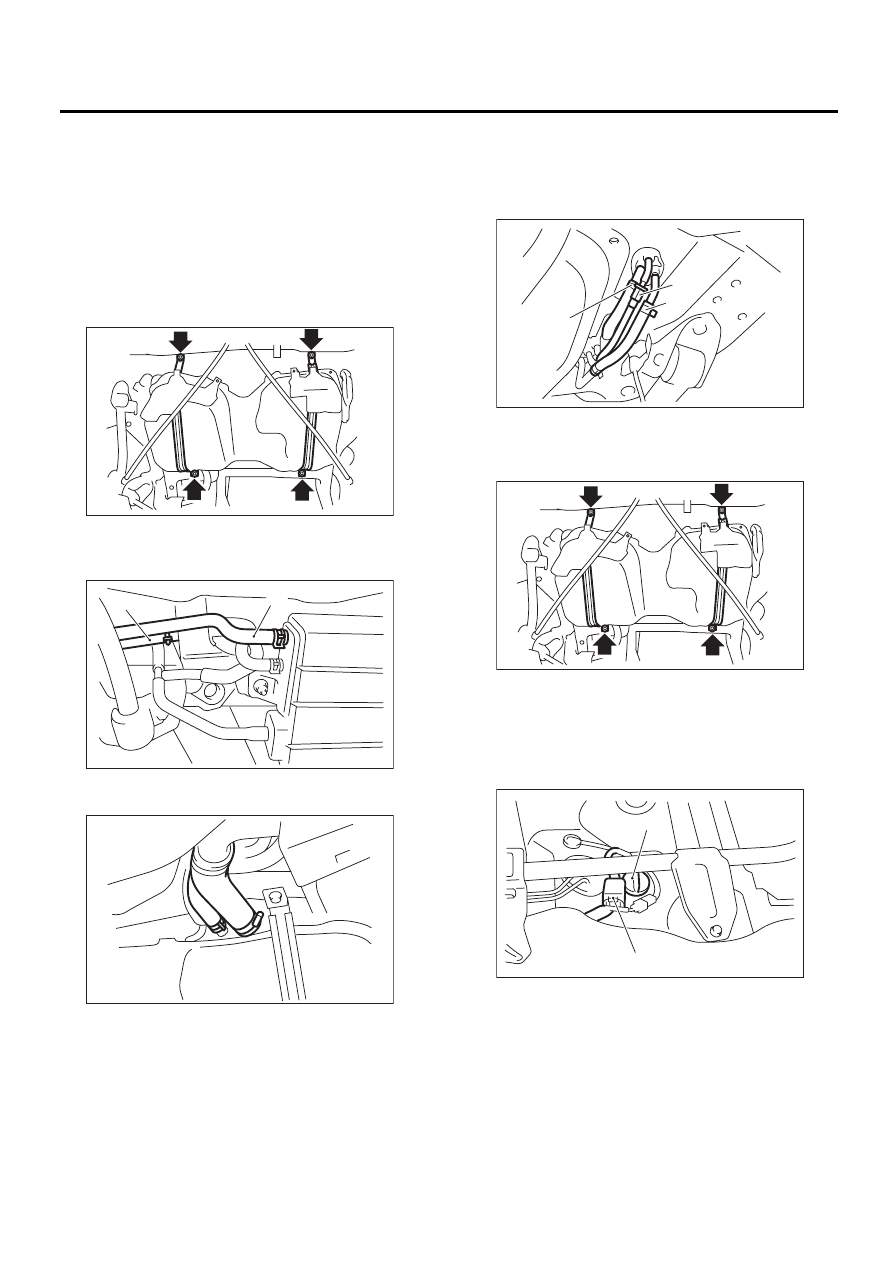

1) Подоприте топливный бак трансмиссионным
домкратом и втолкните жгут проводки топлив-
ного бака в приемное отверстие вместе с про-
ходной изолирующей втулкой.
2) Установите топливный бак и временно затя-
ните болты бандажей топливного бака.

ВНИМАНИЕ:
Для выполнения этой работы необходим
помощник.

3) Присоедините шланг двухходового клапана
(A) к двухходовому клапану, и присоедините
шланг адсорбера (B) к адсорберу.

4) Присоедините заправочный шланг и венти-
ляционный шланг.

5) Присоедините топливные шланги и закрепи-
те хомутами (B) и быстроразъемным соедините-
лем (A). <См. FU(H4DOTC)-66, УСТАНОВКА, Ма-
гистрали подачи, возврата и отвода паров топ-
лива.>

6) Затяните болты бандажа топливного бака.

Момент затяжки:

33 Нм (3,4 кгс-м, 25 фунт-сила-фут)

7) Установите заднюю поперечную балку.
<См. RS-19, УСТАНОВКА, Задняя поперечная
балка.>
8) Подключите разъем (A) к кабелю топливно-
го бака и закройте сервисное отверстие про-
ходной изолирующей втулкой (B).

9) Установите заднее сиденье и напольные
коврики.

FU-00411

(A)

(B)

FU-00091

FU-00092

FU-02962

(A)

(B)

(B)

FU-00411

(B)

(A)

FU-00090

FU(H4DOTC)-54

Топливный бак

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

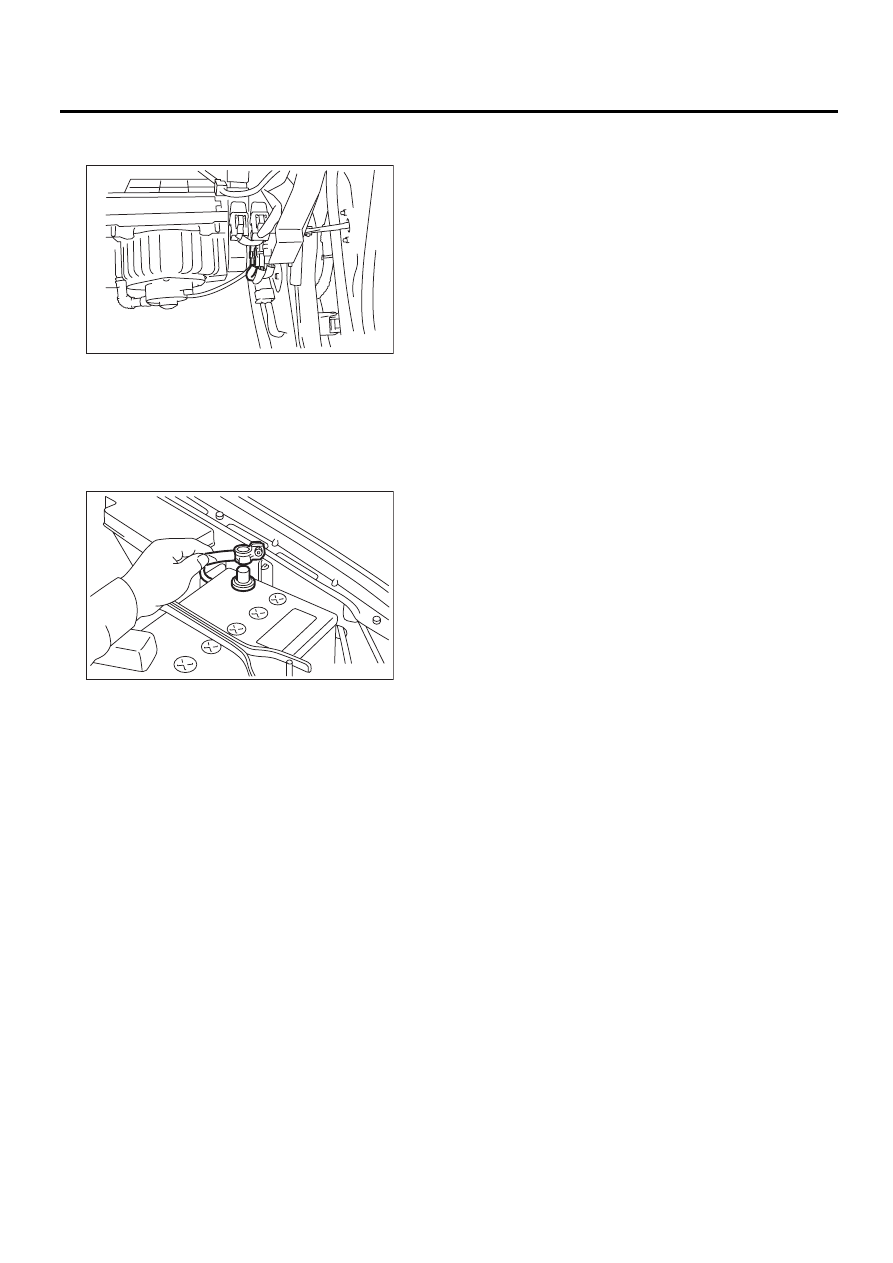

10) Подключите разъем к реле топливного на-
соса.

11) Установите переднюю часть отделки поро-
га со стороны пассажира.
12) Установите отделение для перчаток.
<См. EI-38, УСТАНОВКА, Отделение для пер-
чаток.>
13) Присоедините провод массы к аккумуля-
тору.

14) Проверьте углы установки колес и отрегу-
лируйте при необходимости.
15) Проведите повторную инициализацию сис-
темы автоматической регулировки уровня све-
тового пучка фар. <См. LI-15, ПРОЦЕДУРА,
Система автоматической регулировки уровня
светового пучка фар.>

C: ПРОВЕРКА

1) Убедитесь в отсутствии трещин, отверстий
или других повреждений топливного бака.
2) Убедитесь в отсутствии трещин на топлив-
ных шлангах и топливных трубках, а также про-
верьте, чтобы их соединения были затянуты.

FU-02737

FU-00009

FU(H4DOTC)-55

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

25.Заправочная труба

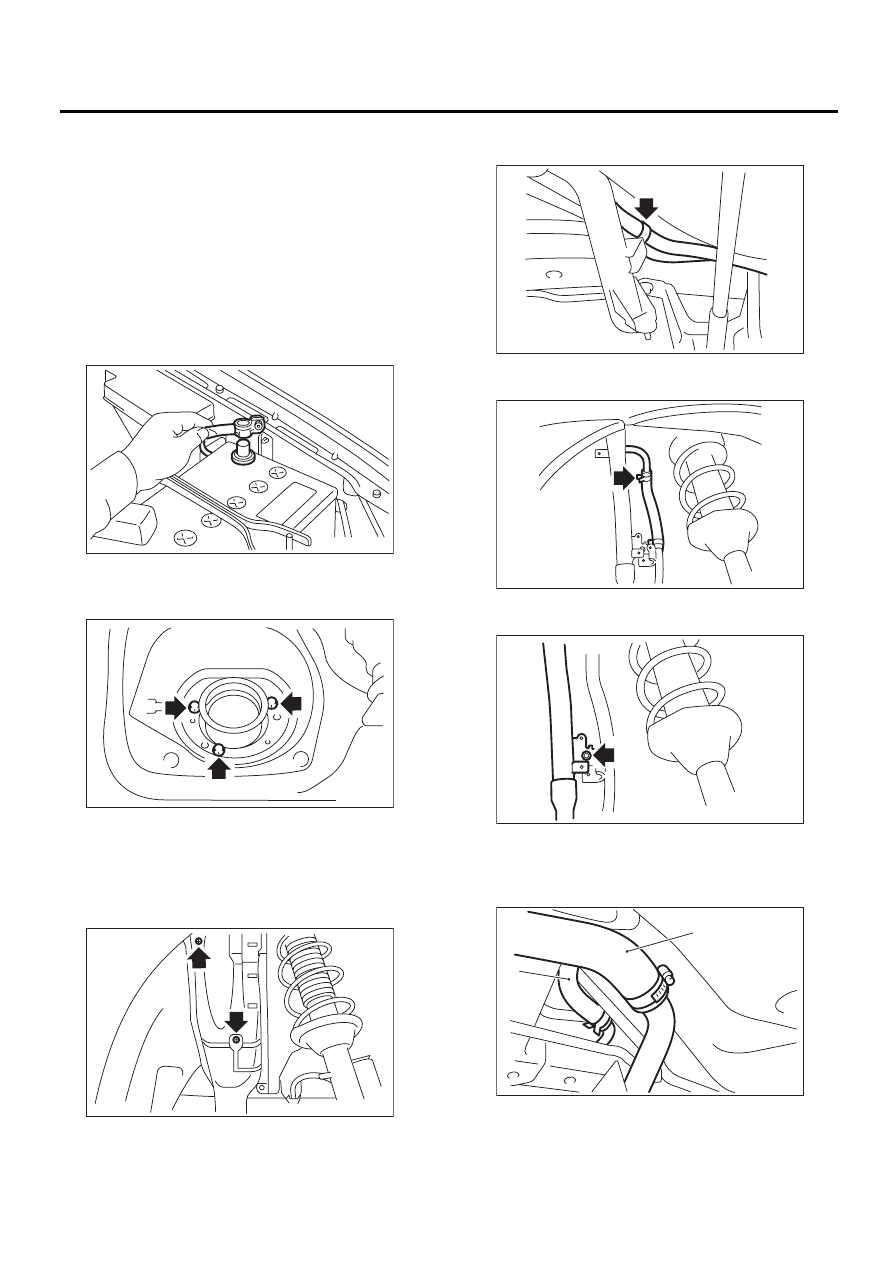

A: СНЯТИЕ

ВНИМАНИЕ:
Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.

ОСТОРОЖНО:
Следите за тем, чтобы не пролить топливо.
1) Установите автомобиль на подъемник.
2) Сбросьте давление в топливной системе.
<См. FU(H4DOTC)-51, УСТАНОВКА, Топливо.>
3) Отсоедините провод массы от аккумулятора.

4) Откройте люк заправочной горловины и сни-
мите крышку с горловины.
5) Отверните винты, которые крепят прокладку.

6) Снимите правое заднее колесо.
7) Поднимите автомобиль на подъемнике.
8) Слейте топливо из топливного бака.
<См. FU(H4DOTC)-51, СЛИВ ТОПЛИВА, ПРО-
ЦЕДУРА, Топливо.>
9) Снимите щиток заправочной трубы.

10) Отсоедините шланг отвода паров топлива
от зажима на заправочной трубе.

11) Отсоедините вентиляционный шланг от за-
правочной трубы.

12) Отверните болты, которые крепят кронш-
тейн заправочной трубы к кузову.

13) Ослабьте хомут и отсоедините заправоч-
ный шланг (А) от заправочной трубы.
14) Сдвиньте хомут и отсоедините вентиляци-
онный шланг (B).

15) Снимите заправочную трубу, выводя ее
под автомобиль.

FU-00009

FU-00095

FU-00097

FU-00098

FU-00099

FU-00100

(A)

(B)

FU-00101

FU(H4DOTC)-56

Заправочная труба

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

16) Снимите вентиляционную трубку с кузова
вместе с хомутом.

B: УСТАНОВКА

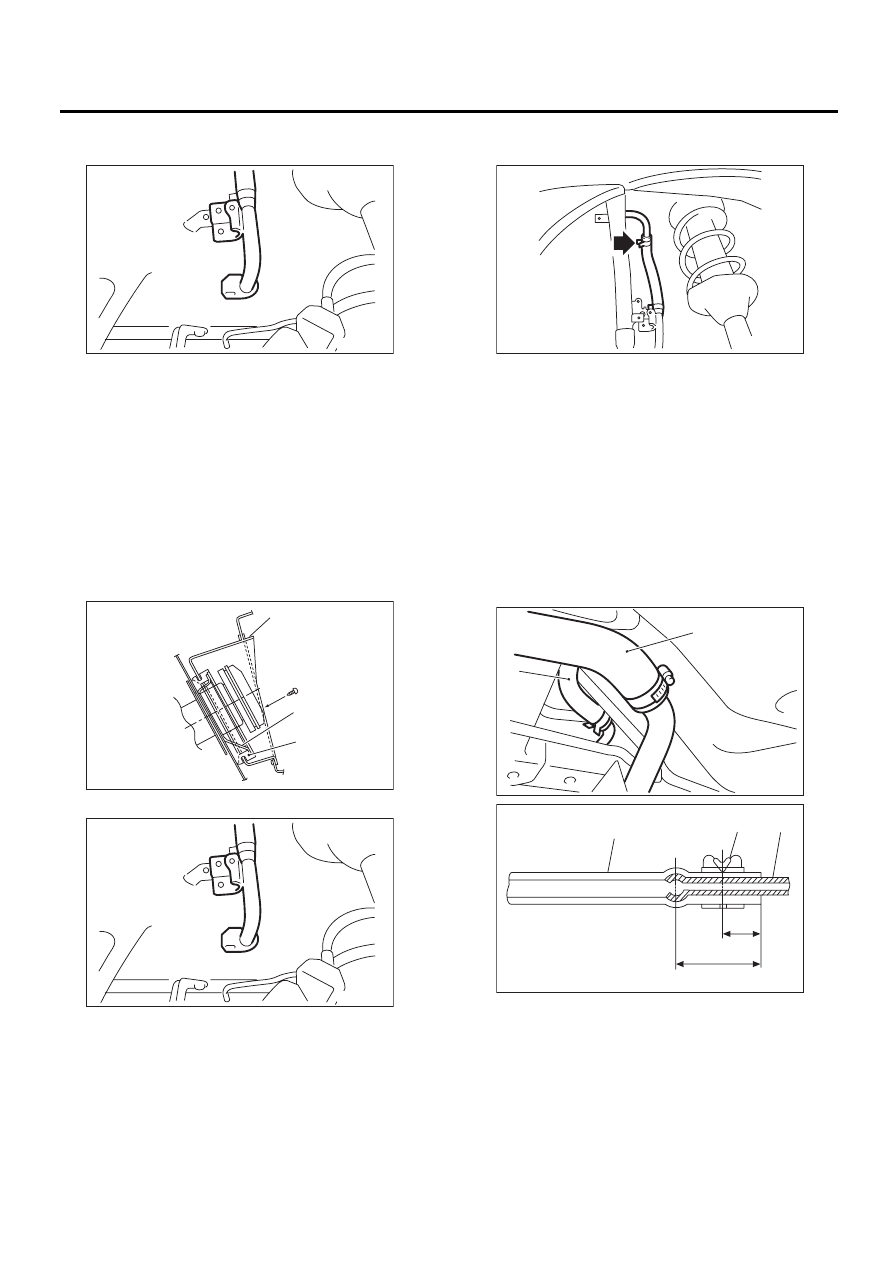

1) Откройте люк заправочной горловины.
2) Установите поддон (А) вместе с резиновым
уплотнением (C) и вставьте заправочную трубу
в отверстие с внутренней стороны фартука.
3) Выровняйте отверстия в горловине запра-
вочной трубы, установите манжету (В) и затя-
ните винты.

ПРИМЕЧАНИЕ:
Если края резинового уплотнения загибаются
вовнутрь, то выправите их отверткой с плос-
ким жалом.

4) Установите вентиляционную трубку.

5) Присоедините вентиляционный шланг к за-
правочной трубе.

6) Вставь топливозаправочный шланг (A) для
соединения в трубку на глубину 35 — 40 мм
(1,38 — 1,57 дюймов).

L = 37,5

±

2,5 мм (1,476

±

0,098 дюймов)

7) Вставьте вентиляционный шланг (B) для
соединения в трубку на глубину 25 — 30 мм
(0,98 — 1,8 дюймов).

L = 27,5

±

2,5 мм (1,083

±

0,098 дюймов)

ОСТОРОЖНО:
Не допускайте соприкосновения хомутов с
вентиляционным шлангом (B) и задней по-
перечной балкой подвески.

FU-00102

FU-00103

(A)

(C)

(B)

FU-00102

(1) Шланг

(2) Хомут

(3) Трубка

FU-00099

(A)

(B)

FU-00101

( 1 )

( 2 )

( 3 )

FU-00104

L

L/2
