FU(H4DOTC)-9

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

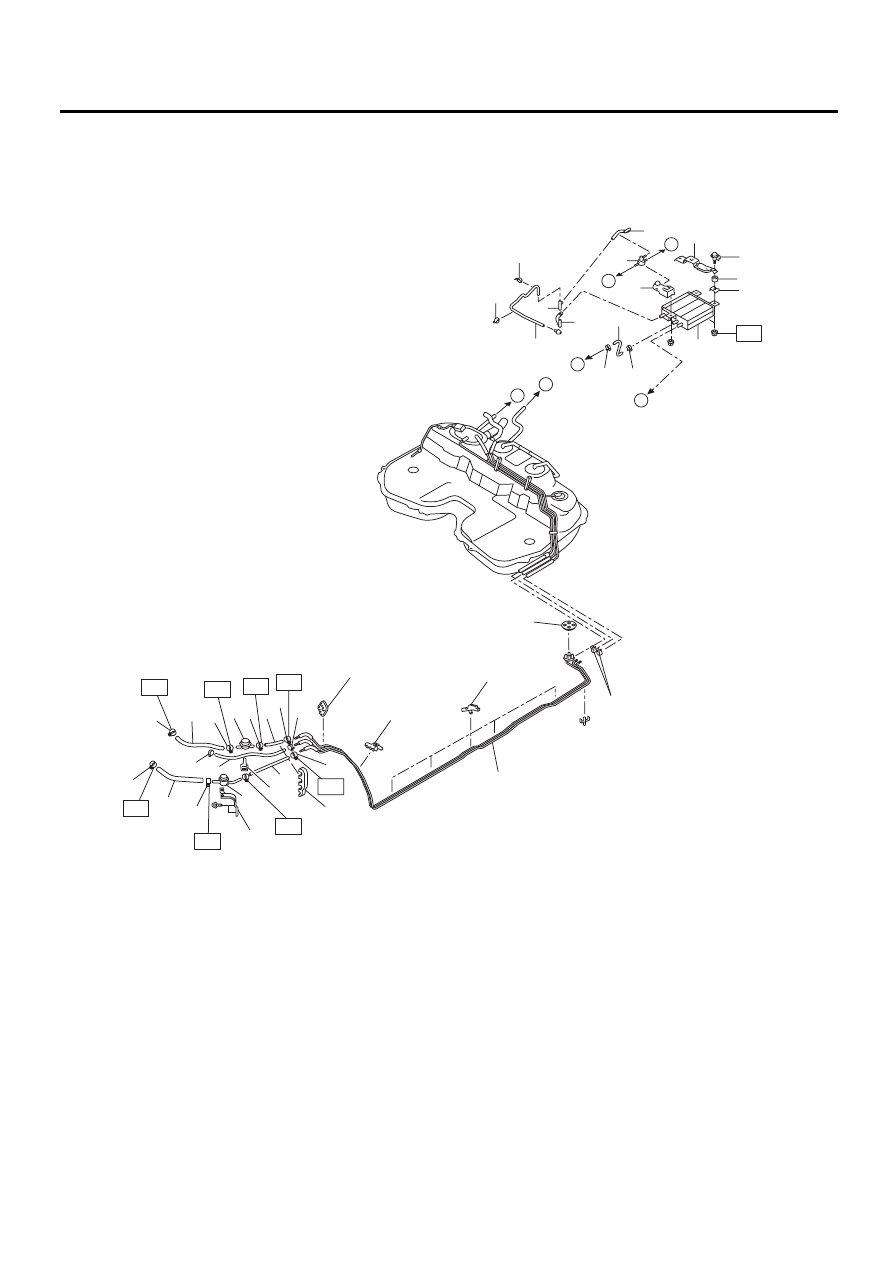

5. ТОПЛИВНАЯ МАГИСТРАЛЬ

(12)

(11)

(24)

(24)

(18)

(23)

(13)

(14)

(29) (29)

(21)

(20)

(25)

(22)

(19)

(17)

(16)

(15)

C

B

B

A

C

A

T2

T1

T1

T1

T1

T1

T1

(26)

(28)

(31)

(30)

(26)

(7)

(4)

(5)

(3)

(10)

(8)

(9)

(2)

(1)

(1)

T1

(1)

T1

(1)

(26)

(1)

(1)

(1)

(27)

(6)

FU-03000

FU(H4DOTC)-10

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

(1)

Хомут

(13) Шланг адсорбера A

(25) Передний кронштейн адсорбера

(2)

Шланг возврата топлива A

(14) Адсорбер

(26) Хомут

(3)

Регулятор давления топлива

(15) Пластина кронштейна адсорбера (27) Хомут

(4)

Шланг возврата топлива B

(16) Подушка

(28) Проходная изолирующая втулка B

(5)

Шланг отвода паров топлива A

(17) Дистанционная прокладка крон-

штейна адсорбера

(29) Хомут

(6)

Фиксатор

(18) Задний кронштейн адсорбера

(30) Хомут

(7)

Шланг подачи топлива A

(19) Шланг двухходового клапана

(31) Хомут

(8)

Шланг подачи топлива B

(20) Двухходовой клапан





(9)

Кронштейн регулятора давления
топлива

(21) Сливной шланг A

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(10) Регулятор давления топлива (По-

дача)

(22) Соединитель

T1: 1,25 (0,13, 0,94)

(11) Узел топливной трубки

(23) Сливной шланг B

T2: 23 (2,3, 17,0)

(12) Проходная изолирующая втулка A

(24) Хомут





FU(H4DOTC)-11

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

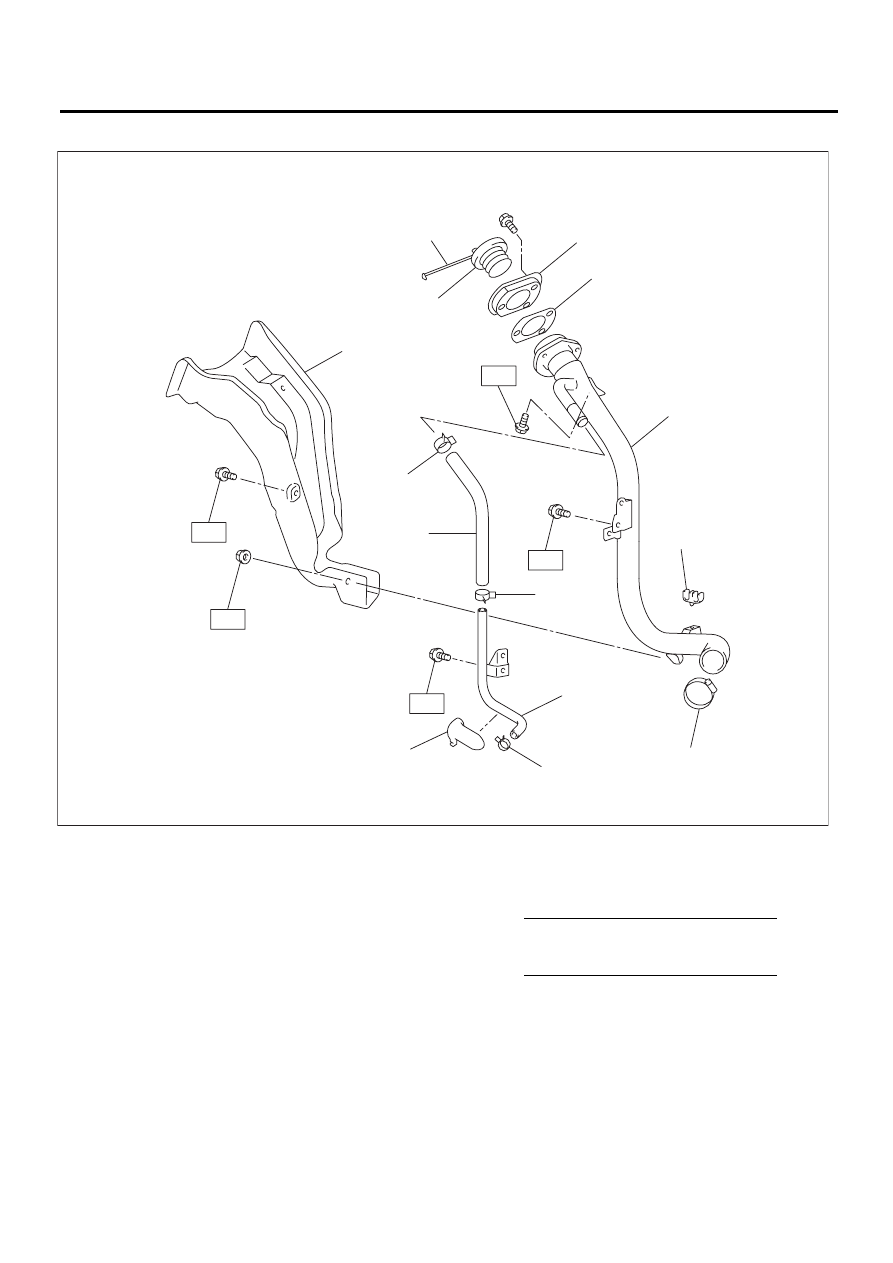

6. ЗАПРАВОЧНАЯ ТРУБА

(1)

(2)

Узел заправочной трубы

Держатель шланга отвода
паров топлива

(6)

(7)

Вентиляционная трубка

Держатель вентиляционной
трубки

(11) Страховочный фал крышки за-

правочной горловины

(12) Щиток заправочной трубы

(3) Хомут

(8)

Прокладка топливной трубки





(4) Хомут

(9)

Кольцо заправочной горловины

Момент затяжки: Нм (кгс-м, фунт-
сила-фут)

(5) Вентиляционный шланг

(10) Крышка заправочной горловины

T: 7,5 (0,76, 5,5)

FU-02642

(4)

(2)

(8)

(1)

(12)

(11)

(6)

(7)

(9)

(10)

(5)

(3)

(3)

(3)

T

T

T

T

T

FU(H4DOTC)-12

Общие сведения

ВПРЫСК ТОПЛИВА (ТОПЛИВНЫЕ СИСТЕМЫ)

C: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• После движения детали автомобиля имеют
очень высокую температуру. Остерегайтесь
ожогов от нагретых деталей
• Обязательно затягивайте крепеж, включая
болты и гайки, на указанный момент затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Обязательно отсоединяйте провод массы от
аккумулятора перед отсоединением электри-
ческих разъемов датчиков или блоков.
• Возле рабочей зоны разместите знаки
“ПОЛЬЗОВАТЬСЯ ОГНЕМ ЗАПРЕЩЕНО”.
• Перед выполнением работ, при которых мо-
жет пролиться топливо, подготовьте контей-
нер для сбора топлива и кусок ткани. При раз-
ливе топлива немедленно вытрите его, чтобы
предотвратить проникновение в напольное
покрытие или попадание в окружающую среду.
• Следуйте всем государственным и местным
законодательным актам касательно утилиза-
ции отходов при сбросе топлива.
