IG(H4DO)-5

Свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

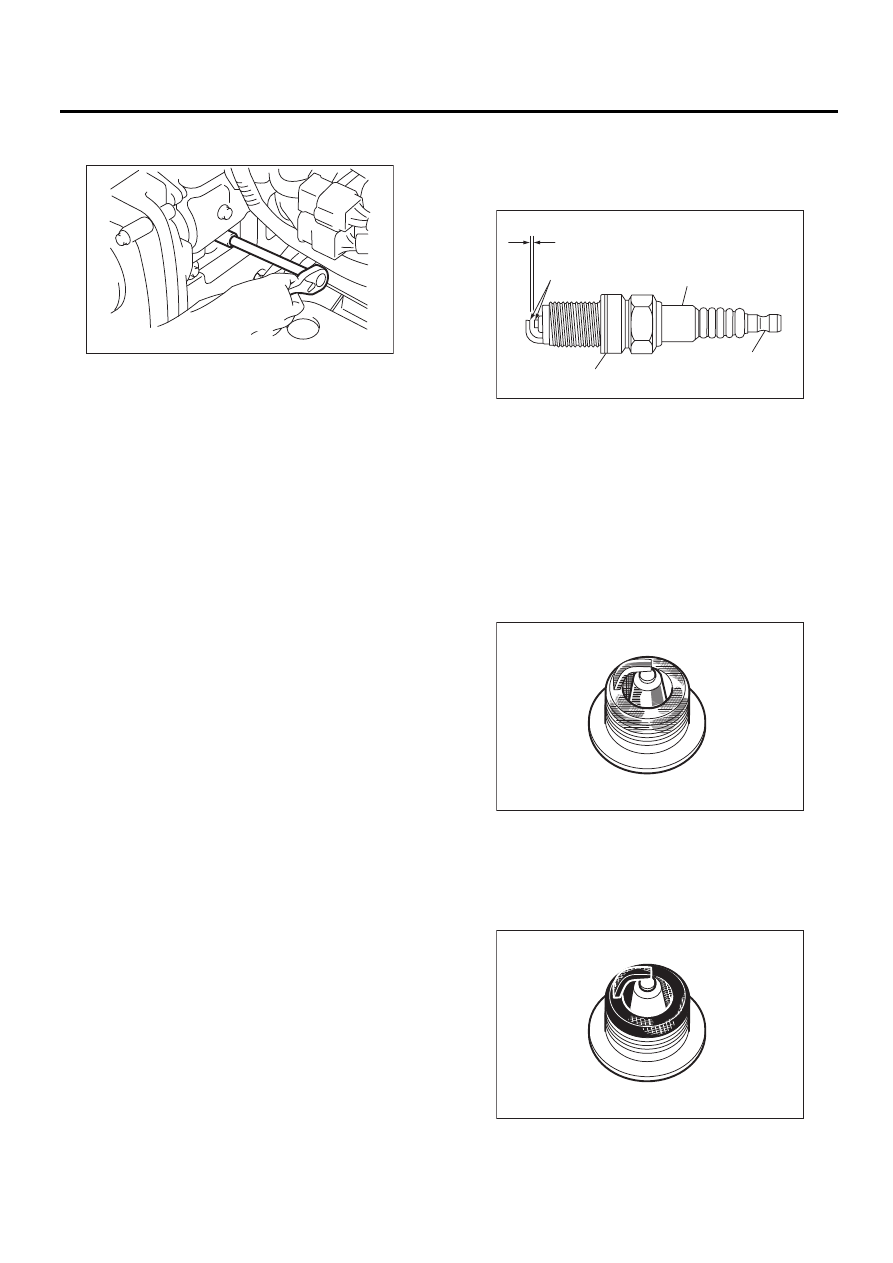

6) Снимите свечу зажигания при помощи свеч-
ного ключа.

B: УСТАНОВКА

1. ПРАВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Свечи зажигания

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Катушка зажигания

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

2. ЛЕВАЯ СТОРОНА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Свечи зажигания

21 Нм (2,1 кгс-м, 15,5 фунт-сила-фут)

Катушка зажигания

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте электроды и внутренний и внешний
изоляторы свечей, отметьте тип отложений и
уровень эрозии электрода.

1) Нормальное состояние:
Отложения от коричневого до серовато-рыже-
го цвета и слабый износ электрода указывают
на правильный тепловой диапазон работы све-
чи зажигания.

2) Угольный нагар:
Сухие угольные отложения на изоляторе и элек-
троде чаще всего указывают на низкую ско-
рость движения в городе, слабое зажигание,
слишком богатую топливовоздушную смесь, за-
грязненный воздушный фильтр и т.д.

IG-00009

(A) Зазор свечи зажигания

(B) Угольные отложения или износ

(C) Трещины

(D) Повреждения

(E) Поврежденная прокладка

IG-00010

(A)

(B)

(C)

(D)

(E)

IG-00011

IG-00012

IG(H4DO)-6

Свечи зажигания

СИСТЕМА ЗАЖИГАНИЯ

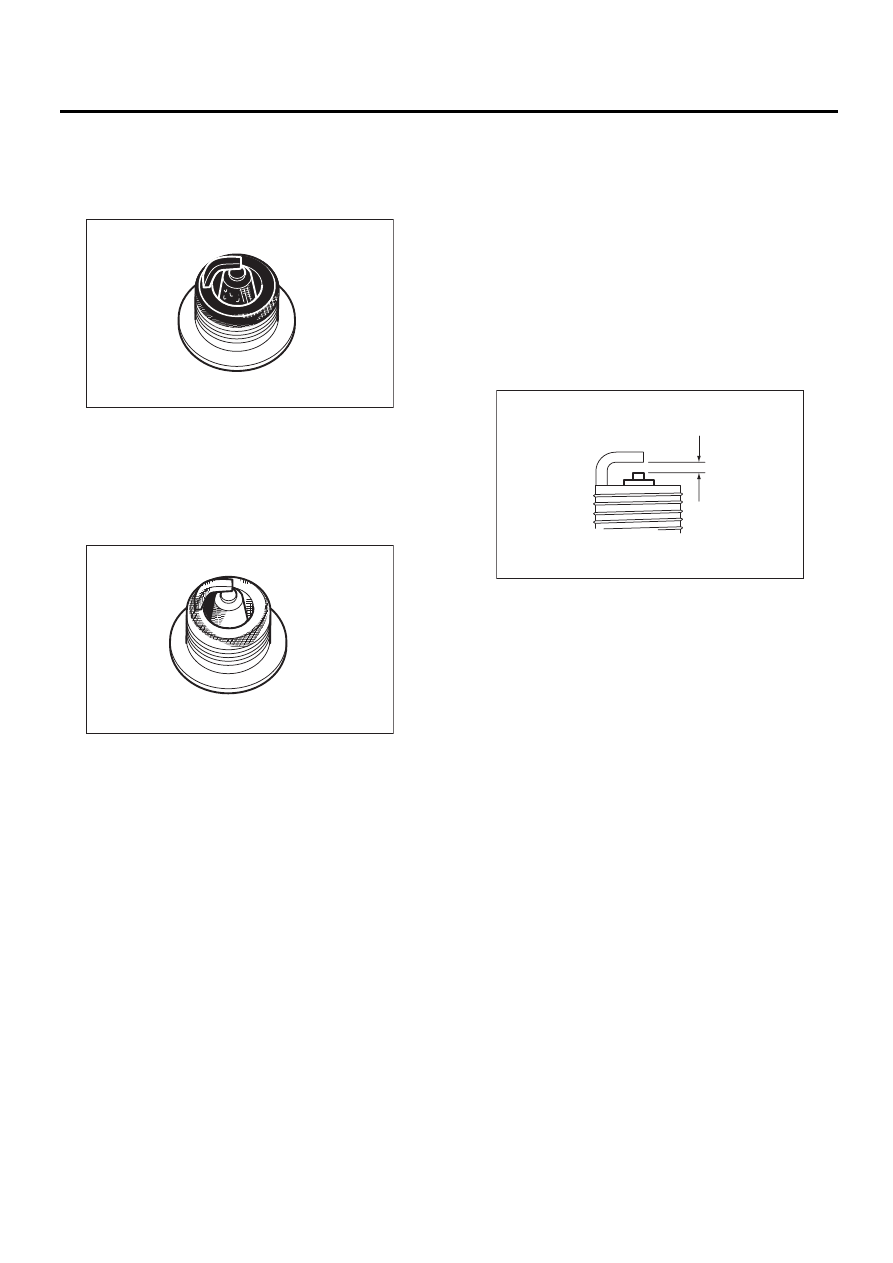

3) Масляный нагар:
Влажные черные отложения указывают на пос-
тупление масла в камеру сгорания через изно-
шенные кольца или повышенный зазор между
направляющими втулками и штоками клапанов.

4) Перегрев:
Белый или светло-серый изолятор с черными
или коричневыми точками и синеватые, обго-
ревшие электроды указывают на перегрев дви-
гателя, неверный угол опережения зажигания,
неправильный выбор топлива или ослабленные
свечи зажигания.

D: РЕГУЛИРОВКА

Очистите свечи зажигания нейлоновой щеткой
и т.п. Очистите и снимите угольные отложения
и окисление. Если отложения слишком твер-
дые, замените свечи зажигания. После очистки
свечей зажигания, измерьте зазор свечей при
помощи измерителя зазоров.

ПРИМЕЧАНИЕ:
• Не используйте очиститель для свечей.
• Не используйте металлическую щетку, пос-
кольку это может привести к износу изолятора.

Зазор свечи зажигания: L

0,7 — 0,8 мм (0,028 — 0,031 дюймов)

IG-00013

IG-00014

IG-00091

L

IG(H4DO)-7

Катушка зажигания

СИСТЕМА ЗАЖИГАНИЯ

3. Катушка зажигания

A: СНЯТИЕ

Внедрен прямой тип зажигания Процедуру сня-
тия см. в разделе “Свеча зажигания”, “СНЯ-
ТИЕ" <См. IG(H4DO)-4, СНЯТИЕ, Свеча зажи-
гания.>

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

16 Нм (1,6 кгс-м, 11,8 фунт-сила-фут)

C: ПРОВЕРКА

Процедуры проверки описаны в следующих
разделах. <См. EN(H4DO)(diag)-68, СИСТЕМА
УПРАВЛЕНИЯ ЗАЖИГАНИЕМ, Диагностика не-
исправностей при запуске двигателя.> <См.
EN(H4DOTC)(diag)-73, СИСТЕМА УПРАВЛЕНИЯ
ЗАЖИГАНИЕМ, Диагностика неисправностей
при запуске двигателя.>
