ME(H4DO)-81

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

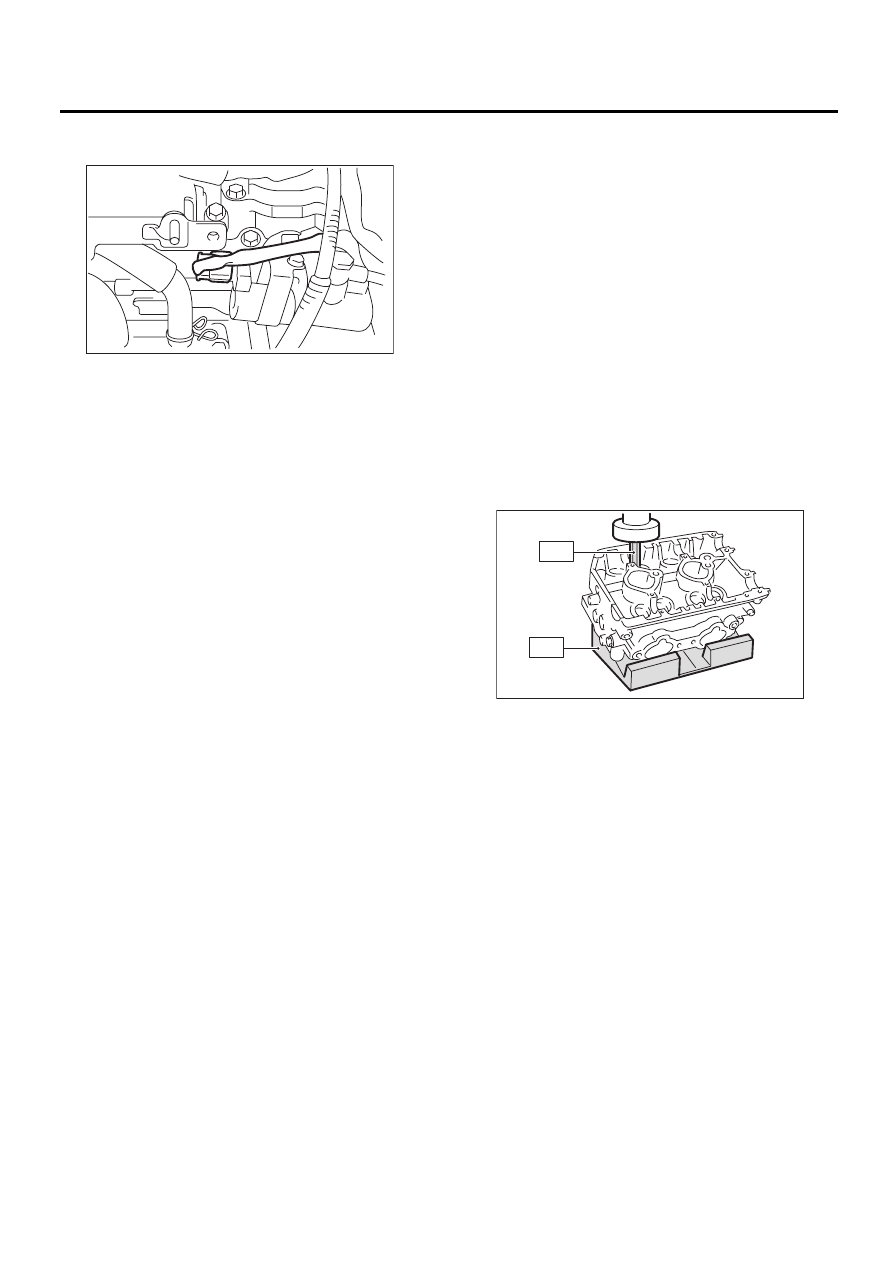

13) Подключите разъем электромагнитного кла-
пана управления потоком масла.

14) Установите крышку ремня ГРМ.
<См. ME(H4DO)-59, УСТАНОВКА, Крышка рем-
ня ГРМ.>
15) Установите шкив коленчатого вала.
<См. ME(H4DO)-57, УСТАНОВКА, Шкив колен-
чатого вала.>
16) Установите клиновидные ремни.
<См. ME(H4DO)-55, УСТАНОВКА, Клиновид-
ный ремень.>

C: РАЗБОРКА

1) Снимите толкатель клапана.
2) Установите головку блока цилиндров на
специальный инструмент ST1.
ST1

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

3) При помощи специального инструмента ST2
сожмите клапанную пружину и снимите замок
фиксатора клапанной пружины Снимите каж-
дый клапан и клапанную пружину.
ST2

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

ПРИМЕЧАНИЕ:
• Пометьте каждый клапан во избежание пу-
таницы.
• Будьте осторожны, чтобы не повредить
кромки маслосъемных колпачков впускного и
выпускного клапанов.
• Храните все снятые детали в порядке для
повторной установки в начальное положение.

ME-00770

ME-00124

ST1

ST2

ME(H4DO)-82

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

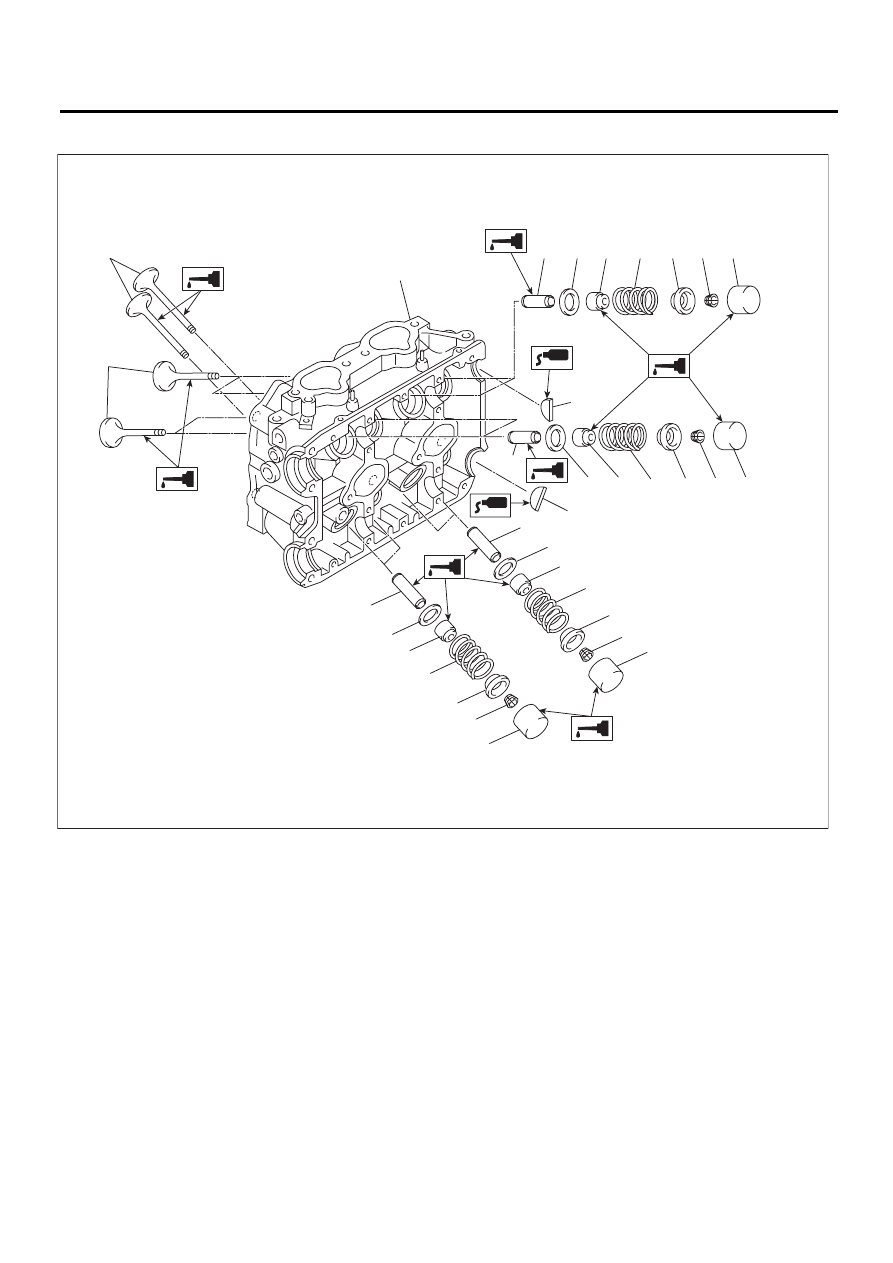

D: СБОРКА

(1)

Выпускной клапан

(6)

Клапанная пружина

(10)

Маслосъемный колпачок выпускного клапана

(2)

Впускной клапан

(7)

Фиксатор

(11)

Направляющая втулка впускного клапана

(3)

Головка блока цилиндров

(8)

Замок фиксатора

(12)

Направляющая втулка выпускного клапана

(4)

Седло клапанной пружины

(9)

Толкатель клапана

(13)

Заглушка

(5)

Маслосъемный колпачок
впускного клапана









ME-03199

(3)

(1)

(2)

(11)

(4)

(5)

(6)

(7)

(8)

(9)

(11)

(13)

(12)

(12)

(10)

(4)

(4)

(5)

(6)

(6)

(7)

(7)

(8)

(8)

(9)

(9)

(10)

(4)

(6)

(7)

(8)

(9)

(13)

ME(H4DO)-83

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

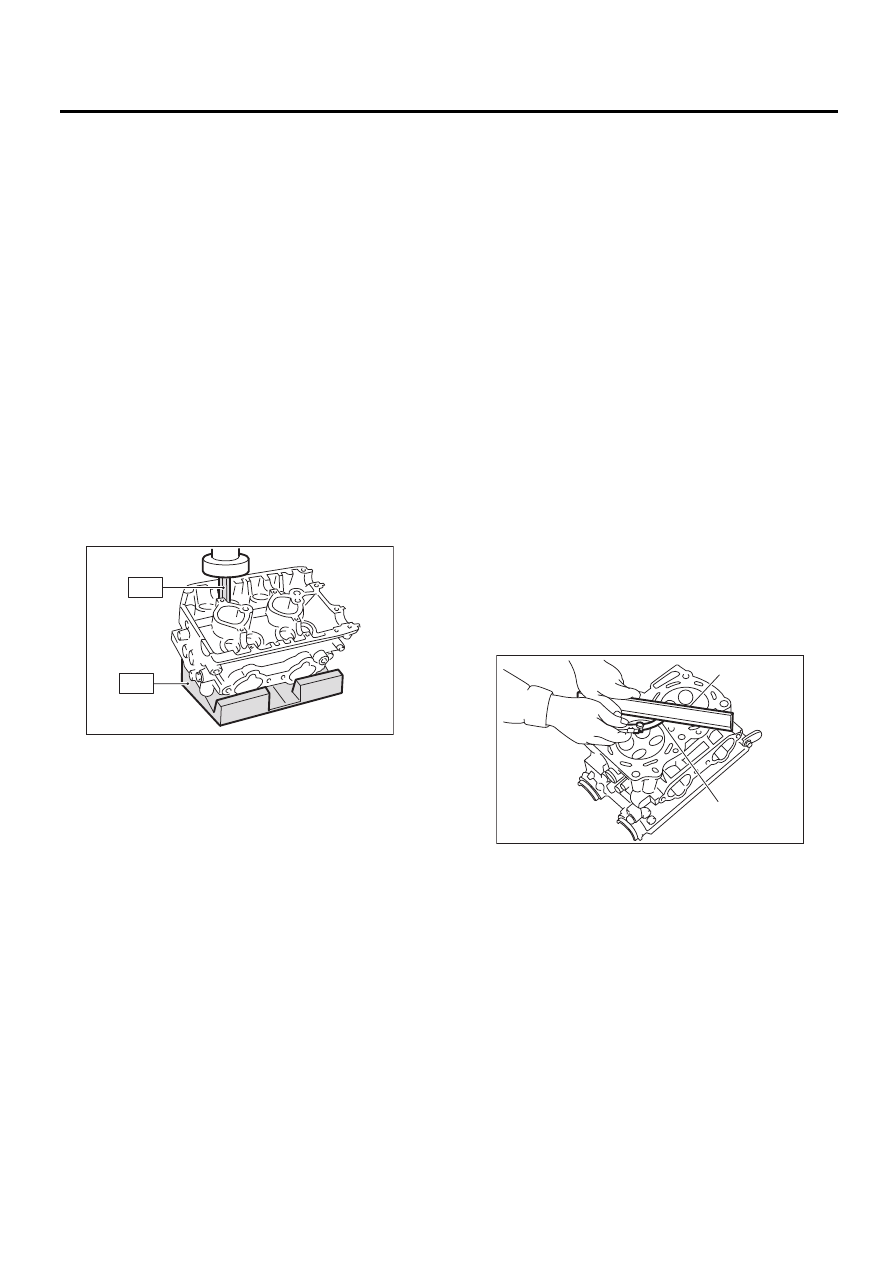

1) Установите клапанную пружину и клапан.

(1) Нанесите на шток каждого клапана мо-
торное масло и вставьте клапан в направ-
ляющую втулку клапана.

ПРИМЕЧАНИЕ:
При вставке клапана в направляющую втулку
клапана, будьте очень осторожны, чтобы не
повредить кромку маслосъемного колпачка.

(2) Установите головку блока цилиндров на
специальный инструмент.

ST

498267600

СТОЛ ГОЛОВКИ БЛОКА
ЦИЛИНДРОВ

(3) Установите клапанную пружину и фик-
сатор.

ПРИМЕЧАНИЕ:
Будьте внимательны, чтобы установить кла-
панную пружину в седло на головке блока ци-
линдров концом с закрытым витком.

(4) Установите специальный инструмент на
клапанную пружину.

ST

499718000

СЪЕМНИК КЛАПАННЫХ
ПРУЖИН

(5) Сожмите клапанную пружину и вставьте
замок фиксатора.
(6) После установки слегка ударьте по фик-
саторам клапанной пружины пластиковым
молотком для лучшей посадки.

2) Нанесите масло на поверхность толкателя
клапана.
3) Установите толкатель клапана.

E: ПРОВЕРКА

1. ГОЛОВКА БЛОКА ЦИЛИНДРОВ

1) Проверьте на предмет трещин или повреж-
дений. На важных участках для поиска трещин
используйте метод проникающих жидкостей
Убедитесь, что на поверхности установки про-
кладки отсутствуют следы утечек газа или
жидкости.
2) Измерьте искривление поверхности головки
блока цилиндров, сопрягаемой с блоком цилин-
дров при помощи поверочной линейки (A) и щу-
па толщины (B). Если искривление превышает
предел, исправьте поверхность шлифовкой на
плоскошлифовальном станке.

Предел искривления:

0,035 мм (0,0014 дюйма)

Предел шлифовки:

0,3 мм (1,012 дюйма)

Стандартная высота головки блока цилинд-
ров:

127,5 мм (5,02 дюйма)

ПРИМЕЧАНИЕ:
Неравномерный момент затяжки болтов голо-
вки блока цилиндров может привести к ее ис-
кривлению. При сборке обратите особое вни-
мание на равномерность момента затяжки.

ME-00124

ST1

ST2

ME-00126

(A)

(B)

ME(H4DO)-84

Головка блока цилиндров

МЕХАНИЧЕСКАЯ ЧАСТЬ

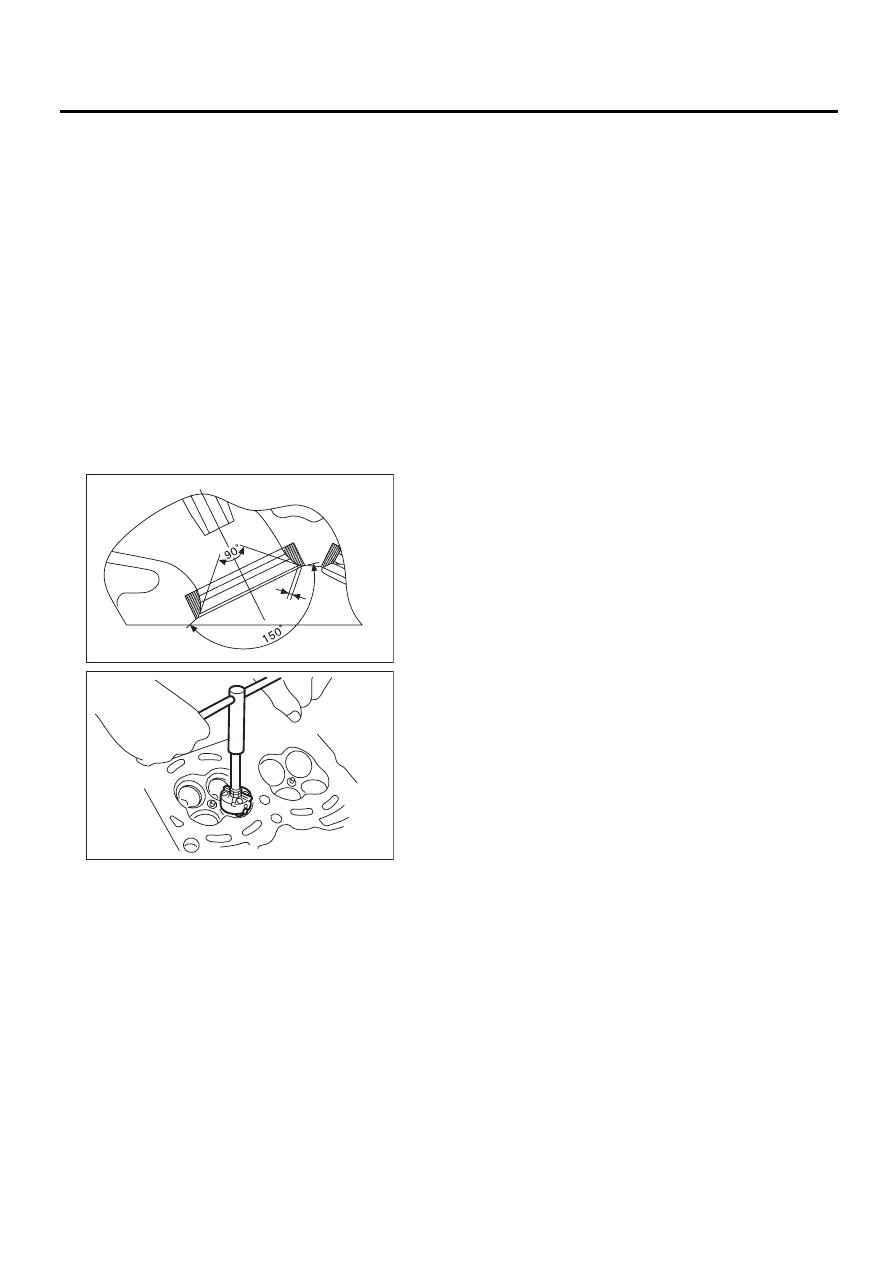

2. СЕДЛО КЛАПАНА

Проверьте седла впускного и выпускного кла-
панов и исправьте контактные поверхности
при помощи развертки седла клапана в том
случае, если они повреждены или если замене-
ны направляющие втулки клапанов.

Ширина седла клапана W:

Номинальное значение

Впускной

0,6 — 1,4 мм (0,024 — 0,055 дюймов)

Выпускной

1,2 — 1,8 мм (0,047 — 0,071 дюймов)

Предельное значение

Впускной

1,7 мм (0,067 дюйма)

Выпускной

2,2 мм (0,087 дюйма)

3. НАПРАВЛЯЮЩАЯ ВТУЛКА КЛАПАНА

1) Проверьте зазор между направляющей
втулкой клапана и штоком. Зазор можно про-
верить относительным измерением внешнего
диаметра штока клапана при помощи микро-
метра и внутреннего диаметра направляющей
втулки клапана при помощи нутромера.

Зазор между направляющей втулкой клапа-
на и штоком клапана:

Номинальное значение

Впускной

0,030 — 0,057 мм (0,0012 — 0,0022 дюймов)

Выпускной

0,040 — 0,067 мм (0,0016 — 0,0026 дюймов)

Предельное значение

0,15 мм (0,0059 дюйма)

2) Если зазор между направляющей втулкой
клапана и штоком клапана превышает пре-
дельное значение, замените направляющую
втулку клапана или сам клапан, в зависимости
от того, где имеется больший уровень износа
или повреждений и т.д. См. соответствующую
процедуру для замены направляющей втулки
клапана.

Внутренний диаметр направляющей втулки
клапана:

6,000 — 6,012 мм (0,2362 — 0,2367 дюймов)

Внешние диаметры штока клапана:

Впускной

5,955 — 5,970 мм (0,2344 — 0,2350 дюймов)

Выпускной

5,945 — 5,960 мм (0,2341 — 0,2346 дюймов)

(1) Установите головку блока цилиндров на
специальный инструмент ST1 камерой сго-
рания вверх, так, чтобы направляющие
втулки клапанов совпадали с отверстиями
в ST1.

ME-00127

W

ME-00287
