Subaru Forester (2008 год). Руководство - часть 187

EC(H4DO)-9

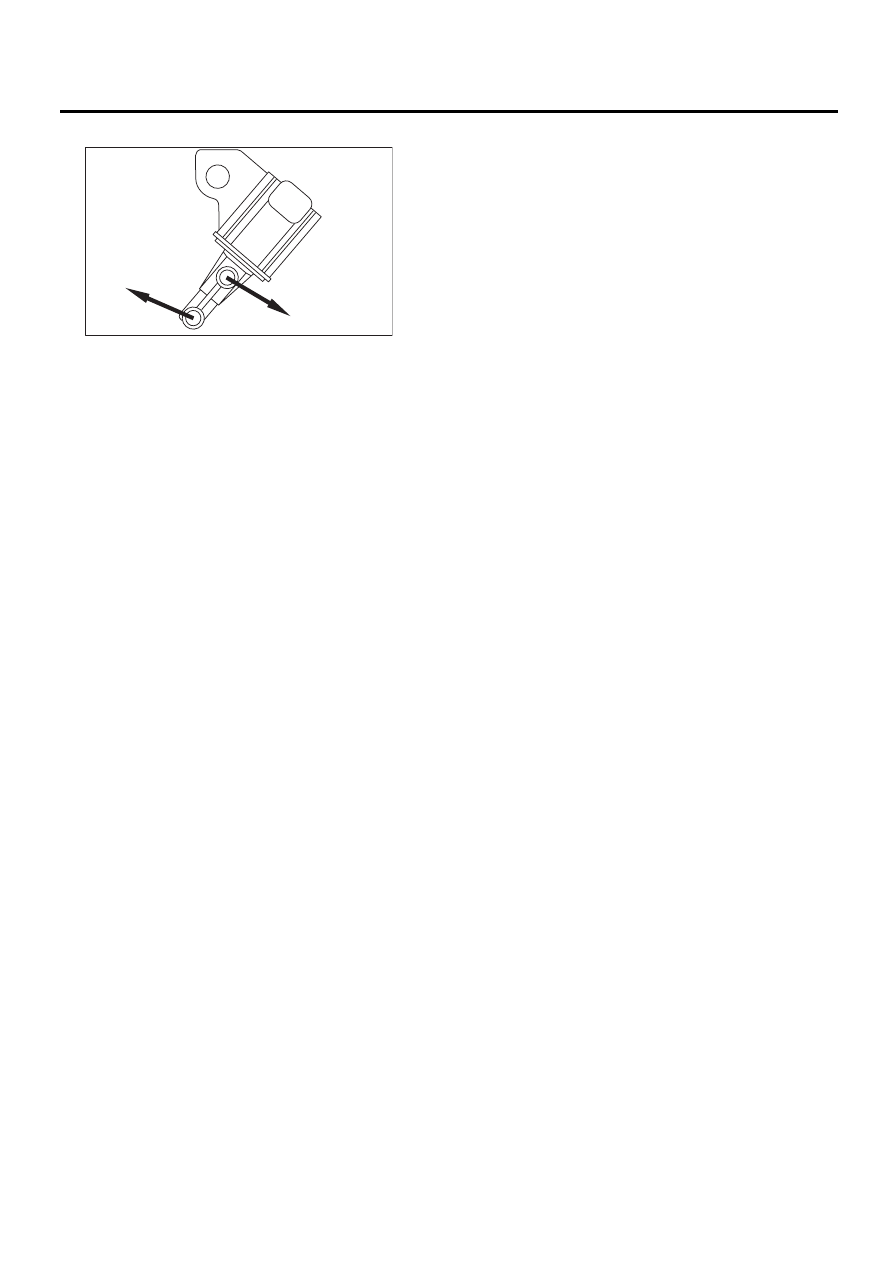

Электромагнитный клапан управления продувкой адсорбера

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

• Модель с турбонаддувом

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

(A) К клапану продувки

(B) К впускному коллектору

(A)

(B)

EC-00006

EC(H4DO)-10

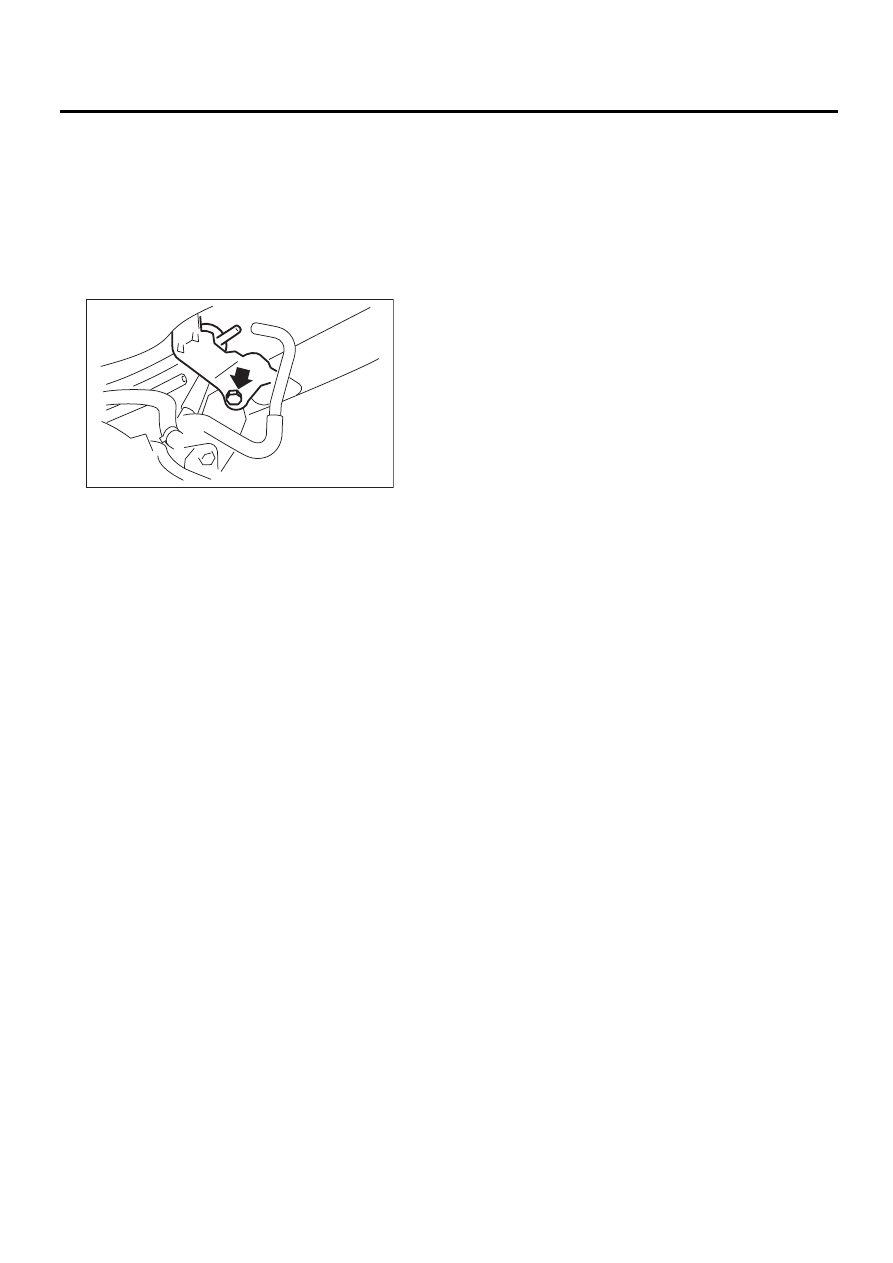

Двухходовой клапан

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

6. Двухходовой клапан

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Поднимите автомобиль на подъемнике.
3) Снимите адсорбер с кузова. <См. EC(H4DO)-7,
СНЯТИЕ, Адсорбер.>
4) Снимите двухходовой клапан и кронштейн в
сборе.

5) Снимите двухходовой клапан с кронштейна.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

EC-00007

EC(H4DO)-11

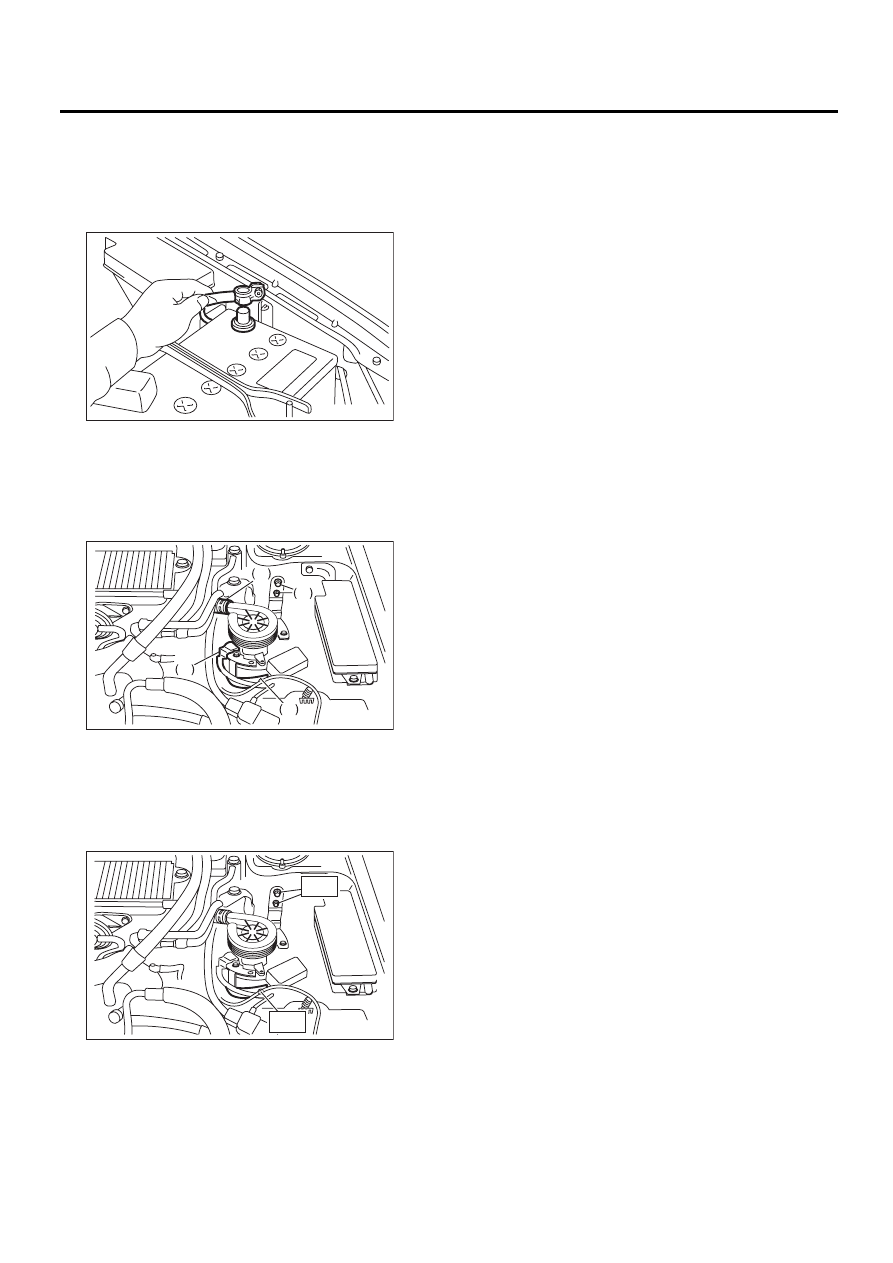

Насос системы подачи вторичного воздуха

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

7. Насос системы подачи

вторичного воздуха

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Отсоедините разъем (A) от насоса системы
подачи вторичного воздуха.
3) Отсоедините шланг (B) от насоса системы
подачи вторичного воздуха.
4) Отверните болт (C), который крепит насос
системы подачи вторичного воздуха к кузову.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

C: ПРОВЕРКА

Убедитесь в отсутствии трещин или ослабле-
ния шлангов.

FU-00009

C

C

B

A

EC-02137

T

T

EC-02138

EC(H4DO)-12

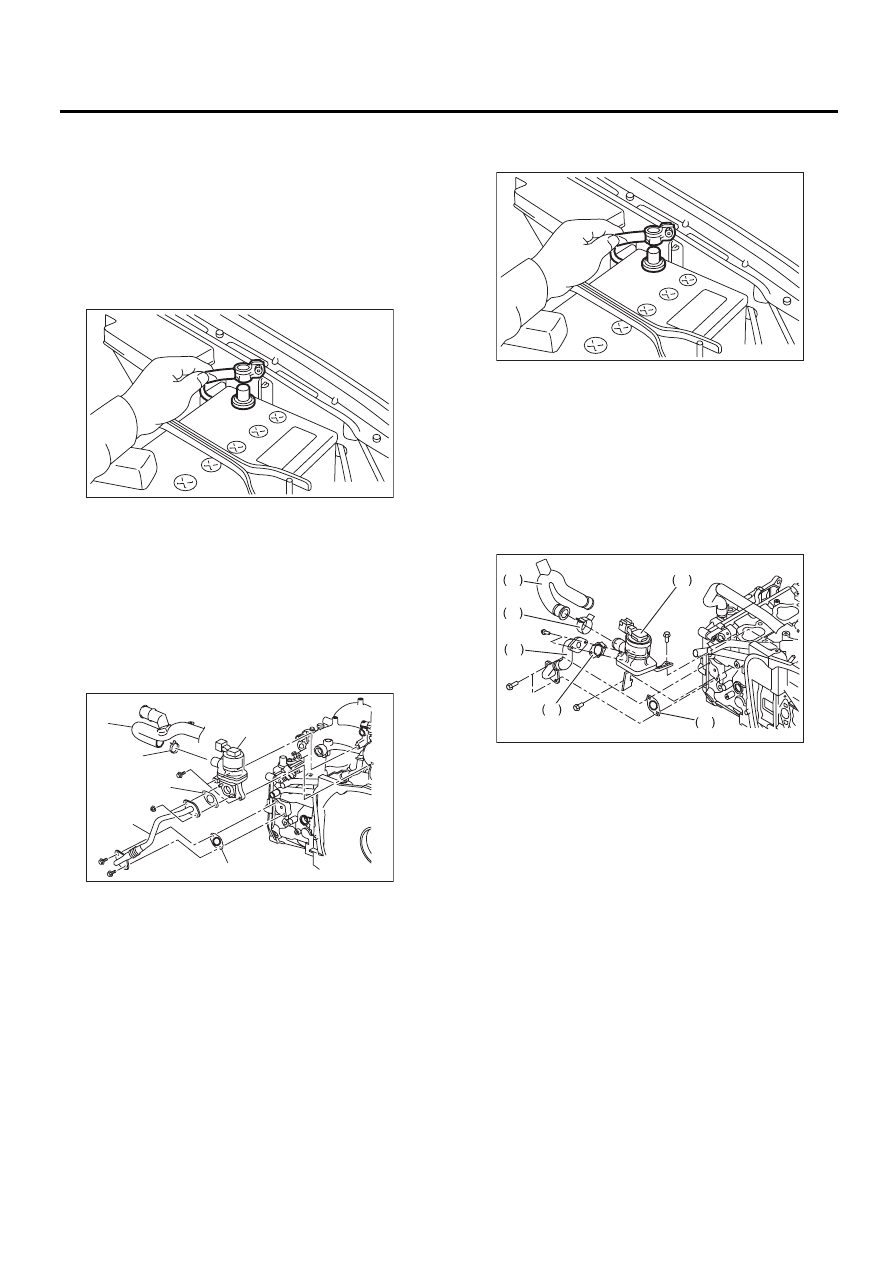

Клапан подачи вторичного воздуха

СНИЖЕНИЕ ТОКСИЧНОСТИ ВЫХЛОПА (ДОП. УСТРОЙСТВА СНИЖЕНИЯ ТОКСИЧНОСТИ ВЫХЛОПА)

8. Клапан подачи вторичного

воздуха

A: СНЯТИЕ

1. ЛЕВЫЙ КЛАПАН ПОДАЧИ
ВТОРИЧНОГО ВОЗДУХА

• Модель DOHC без турбонаддува

1) Отсоедините провод массы от аккумулятора.

2) Снимите воздухозаборную камеру.
<См. IN(H4SO)-6, СНЯТИЕ, Воздухозаборная
камера.>
3) Отсоедините разъем от левого клапана по-
дачи вторичного воздуха.
4) Отсоедините воздушный короб.
5) Отсоедините левую трубку системы подачи
вторичного воздуха.
6) Снимите левый клапан подачи вторичного
воздуха.

• Модель с турбонаддувом

1) Отсоедините провод массы от аккумулятора.

2) Снимите промежуточный охладитель.
<См. IN(H4DOTC)-11, СНЯТИЕ, Промежуточ-
ный охладитель.>
3) Отсоедините разъем от левого клапана по-
дачи вторичного воздуха.
4) Отсоедините воздушный короб.
5) Отсоедините левую трубку системы подачи
вторичного воздуха.
6) Снимите левый клапан подачи вторичного
воздуха.

(A) Левый клапан подачи вторичного воздуха

(B) Хомут

(C) Воздушный короб

(D) Прокладка

(E) Левая трубка системы подачи вторичного воздуха

(F) Прокладка

FU-00009

EC-02156

(C)

(B)

(A)

(D)

(E)

(F)

(A) Левый клапан подачи вторичного воздуха

(B) Хомут

(C) Воздушный короб

(D) Прокладка

(E) Левая трубка системы подачи вторичного воздуха

(F) Прокладка

FU-00009

A

B

C

D

E

F

EC-02258
