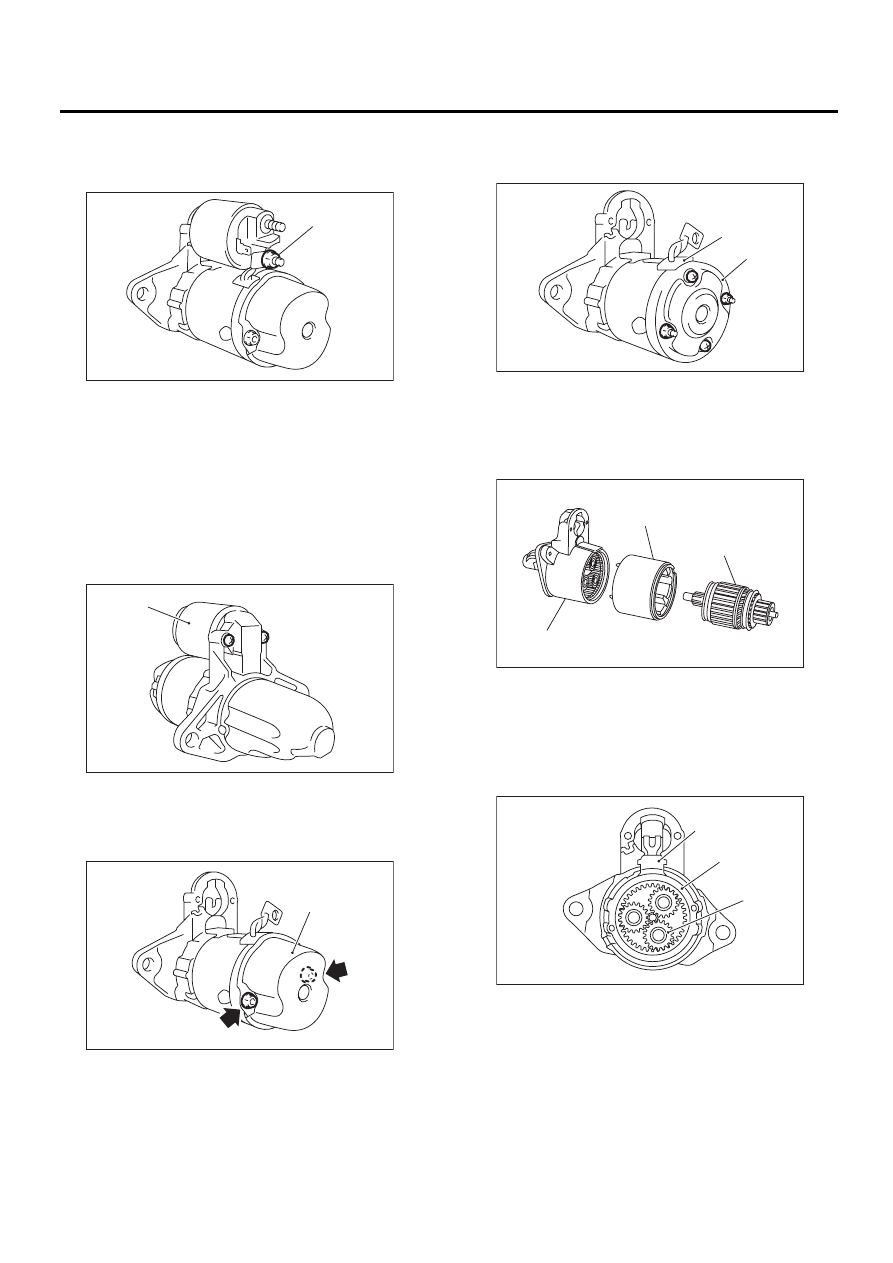

SC(H4SO)-7

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

C: РАЗБОРКА

1) Отверните гайки, крепящие клемму M узла
выключателя, затем отсоедините разъем.

2) Отверните болты, крепящие узел выключа-
теля, затем снимите узел выключателя, плун-
жер и пружину плунжера в сборе со стартера.

ПРИМЕЧАНИЕ:
Будьте осторожны, поскольку на монтажной
поверхности узла выключателя может иногда
устанавливаться регулировочная шайба зазо-
ра шестерни.

3) Отверните болты с обеих сторон, затем сни-
мите комплект задней крышки.

4) Отверните сквозные болты с обеих сторон, а
также винты держателя щеток, снимите узел
держателя щеток и заднюю крышку.

5) Снимите узел ярма и якорь с переднего
кронштейна.

6) Снимите уплотнене А, планетарную передачу
и уплотнение B.

(A) Клемма М

(A) Узел переключателя

(A) Комплект задней крышки

SC-02094

(A)

SC-00060

(A)

SC-02095

(A)

(A) Узел держателя щеток

(B) Задняя крышка

(A) Якорь

(B) Узел ярма

(C) Передний кронштейн

(A) Уплотнение A

(B) Планетарная передача

(C) Уплотнение B

SC-00062

(A)

(B)

(A)

(B)

(C)

SC-00063

SC-00064

(A)

(C)

(B)

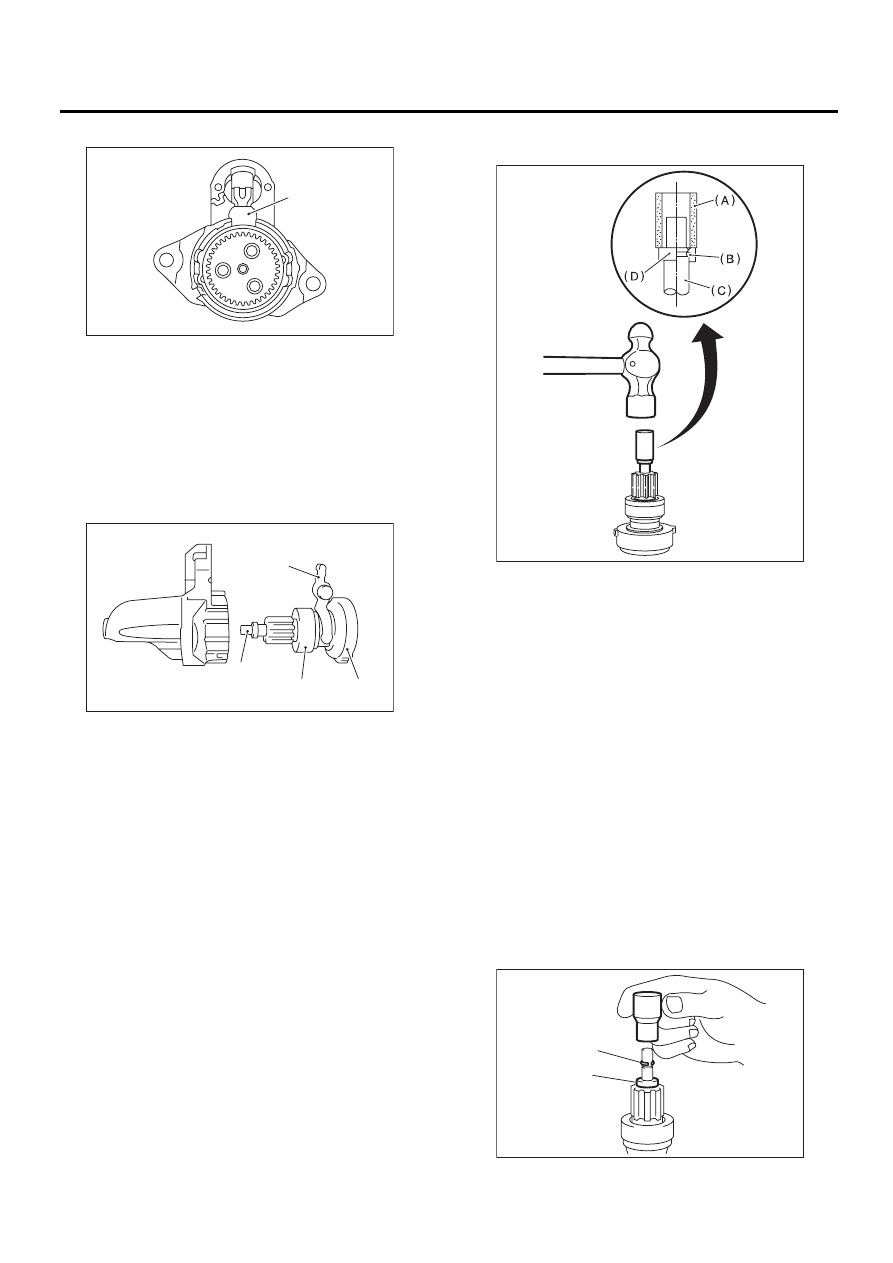

SC(H4SO)-8

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

7) Снимите пластину.

8) Снимите передний узел и обгонную муфту с
переднего кронштейна.

ПРИМЕЧАНИЕ:
Перед снятием проверьте следующие позиции.
• Направление рычага
• Положение узла шестерни с внутренним за-
цеплением

9) Для снятия обгонной муфты с узла вала ис-
пользуется следующая процедура.

(1) При помощи подходящего инструмента
(такого, как торцовый ключ подходящего
размера) слегка постучите по стопору, что-
бы снять его с кольца.

(2) Снимите кольцо, дистанционную про-
кладку и муфту с вала.

D: СБОРКА

ПРИМЕЧАНИЕ:
Перед сборкой нанесите смазку на следующие
детали.
• Подшипник скольжения
• Вращающаяся часть вала шестерни
• Шлицевая часть вала
• Внутренняя часть системы редуктора
• Ось рычага/Вращающаяся часть муфты
1) Установите обгонную муфту на узел вала.
2) Для установки стопора на узел вала исполь-
зуется следующая процедура.

(1) При помощи подходящего инструмента
(такого, как торцовый ключ подходящего
размера) слегка постучите по кольцу, чтобы
вставить его в канавку вала.

(A) Пластина

(A) Рычаг

(B) Узел вала

(C) Обгонная муфта

(D) Узел шестерни с внутренним зацеплением

SC-00065

(A)

SC-00066

(A)

(D)

(C)

(B)

(A) Торцовый ключ
(B) Кольцо

(C) Вал
(D) Стопор

SC-00014

SC-00067

(B)

(A)

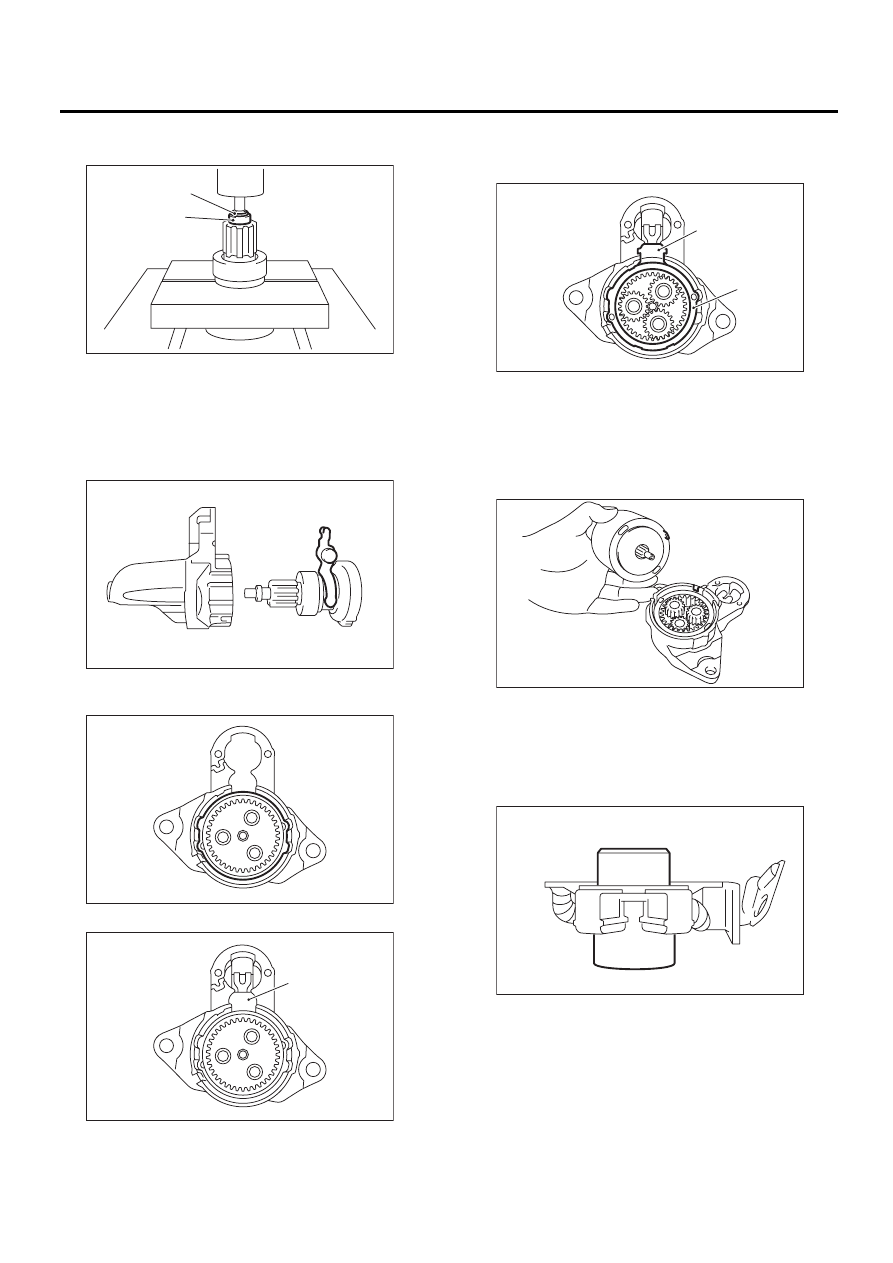

SC(H4SO)-9

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

(2) При помощи специального инструмента,
запрессуйте стопор в кольцо.

3) При установке узла вала на передний крон-
штейн проверьте следующее.

(1) Направление рычага

(2) Положение шестерни с внутренним за-
цеплением

4) Установите пластину.

5) Установите планетарную передачу.
6) Внимательно проверьте установочное поло-
жение уплотнений A и B.

7) Установите якорь на узел ярма.
8) Совместите узел ярма с канавкой и устано-
вите его на передний кронштейн.

9) Для установки держателя щеток на узел яр-
ма используется следующая процедура.

(1) Вдавите щетку в держатель щеток, за-
тем при помощи подходящего инструмента
(такого, как торцовый ключ подходящего
размера), установите на место.

(A) Кольцо

(B) Стопор

(A) Пластина

SC-00068

(A)

(B)

SC-00069

SC-00070

SC-00065

(A)

(A) Уплотнение A

(B) Уплотнение B

SC-00071

(A)

(B)

SC-00072

SC-00073

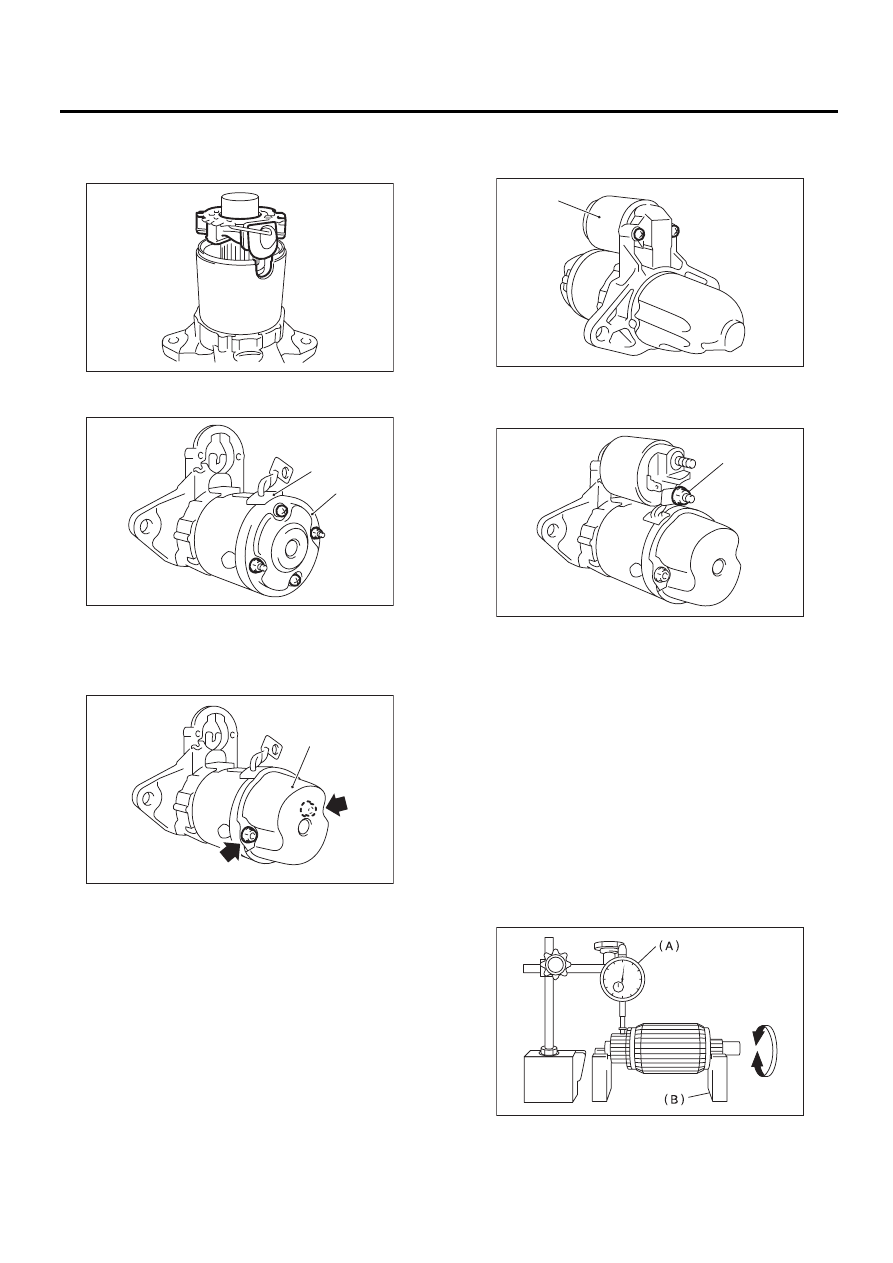

SC(H4SO)-10

Стартер

СИСТЕМЫ ЗАПУСКА/ЗАРЯДКИ

(2) Совместите держатель щеток с канав-
кой в узле ярма, затем сдвиньте его до ус-
тановки.

10) Совместите канавку в задней крышке с уз-
лом держателя щеток для установки.

11) Установите комплект задней крышки.

12) Для установки узла выключателя на пере-
дний кронштейн используется следующая про-
цедура.

(1) Вставьте плунжер и пружину плунжера в
узел выключателя.

(2) Защелкните выточку на плунжере на
конце рычага, затем установите на пере-
дний кронштейн.

13) Подключите разъем к клемме M узла вы-
ключателя.

E: ПРОВЕРКА

1. ЯКОРЬ

1) Проверьте коллектор на предмет признаков
заклинивания или ступенчатого износа, вы-
званных неровностью поверхности. При легком
износе восстановите поверхность при помощи
наждачной бумаги.
2) Проверка биения
Проверьте биение коллектора При превыше-
нии предела – замените его.
Биение коллектора:

Номинальное значение

0,05 мм (0,0020 дюйма)

Нормативный предел

0,10 мм (0,0039 дюймов) или менее

(A) Узел держателя щеток

(B) Задняя крышка

(A) Комплект задней крышки

SC-00074

SC-00062

(A)

(B)

SC-02095

(A)

(A) Узел переключателя

(A) Клемма М

(A) Циферблатный измеритель
(B) Клиновидный блок

SC-00060

(A)

SC-02094

(A)

SC-00021
