Subaru Forester (2008 год). Руководство - часть 64

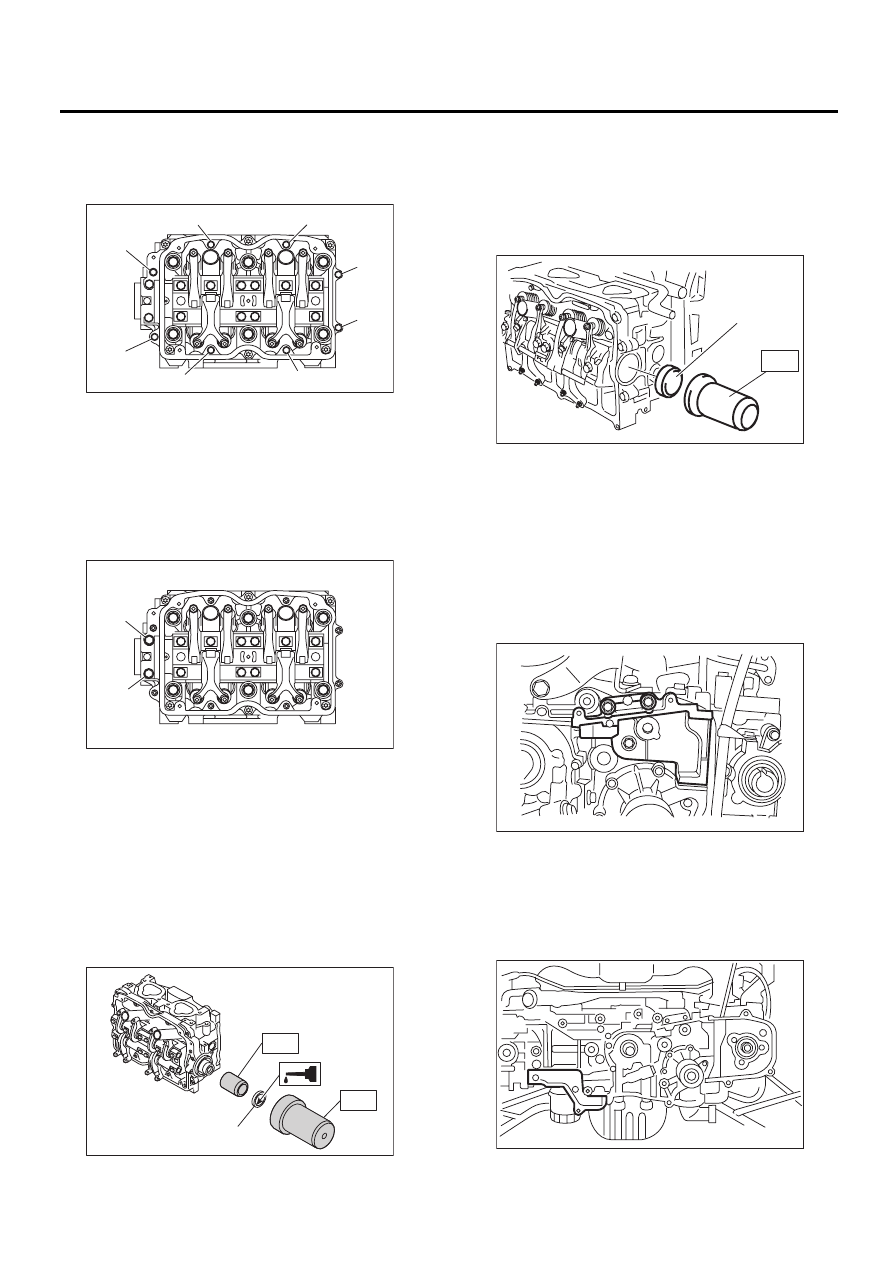

ME(H4SO)-57
Распределительный вал
МЕХАНИЧЕСКАЯ ЧАСТЬ
14) Снимите заглушку с задней стороны рас-
пределительного вала.
15) Аналогично снимите распределительные
валы (правые) и связанные с ними детали.
ОСТОРОЖНО:
Не царапайте поверхность шейки при сня-
тии сальника.

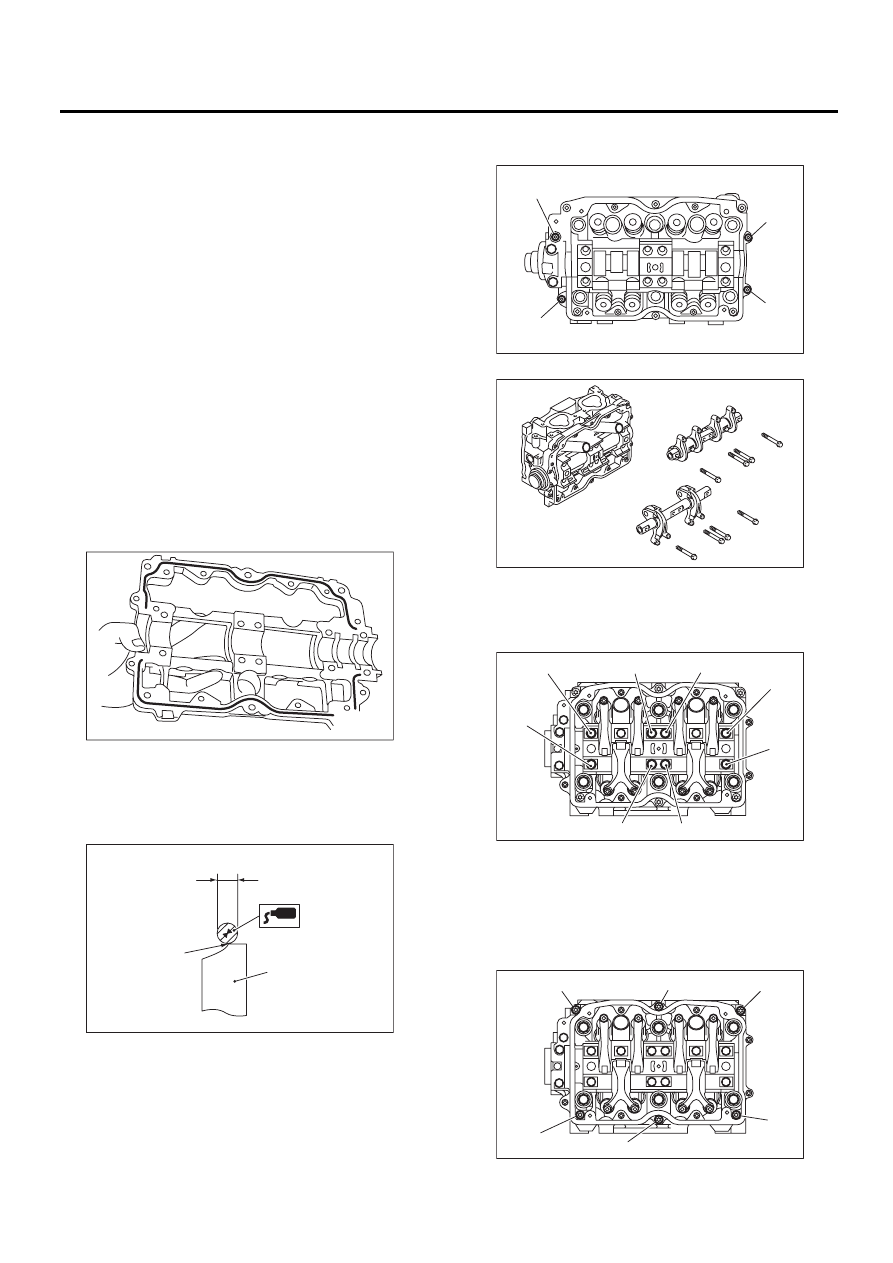

B: УСТАНОВКА
1) Нанесите тонкий слой моторного масла на
шейки распределительного вала и установите
распределительный вал.
2) Установите крышку распределительного
вала.
(1) Нанесите прокладочный герметик на со-
пряженные поверхности крышки распреде-
лительного вала.
ПРИМЕЧАНИЕ:
Установку производите в течение 5 минут пос-
ле нанесения прокладочного герметика.
Прокладочный герметик:
THREE BOND 1217G (Деталь № K0877Y0100)
ПРИМЕЧАНИЕ:
Нанесите слой прокладочного герметика тол-
щиной 3 мм (0,12 дюймов) в диаметре (A) по тор-
цу (В) сопряженной поверхности крышки рас-
пределительного вала (C).
(2) Временно затяните болты от (g) до (j) в
алфавитном порядке.
(3) Установите узел коромысла клапана.
(4) Затяните болты от (а) до (h) в алфавит-
ном порядке.
Момент затяжки:
25 Нм (2,5 кгс-м, 18,4 фунт-сила-фут)
(5) Затяните болты типа TORX
®
от (i) до (n)
в алфавитном порядке при помощи специ-
ального инструмента.
ST
499497000
TORX PLUS
®
Момент затяжки:
18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)
ME-00264
ME-00265
(A)
(B)
(C)
ME-00266
( g )
( h )
( j )
( i )
ME-00267
ME-00268
( a )
( b )
( c )
( d )
( e )
( f )
( g )
( h )
ME-00269
( i )
( j )
( m )
( n )
( k )
( l )
