Subaru Forester (2008 год). Руководство - часть 49

IN(H4SO)-5

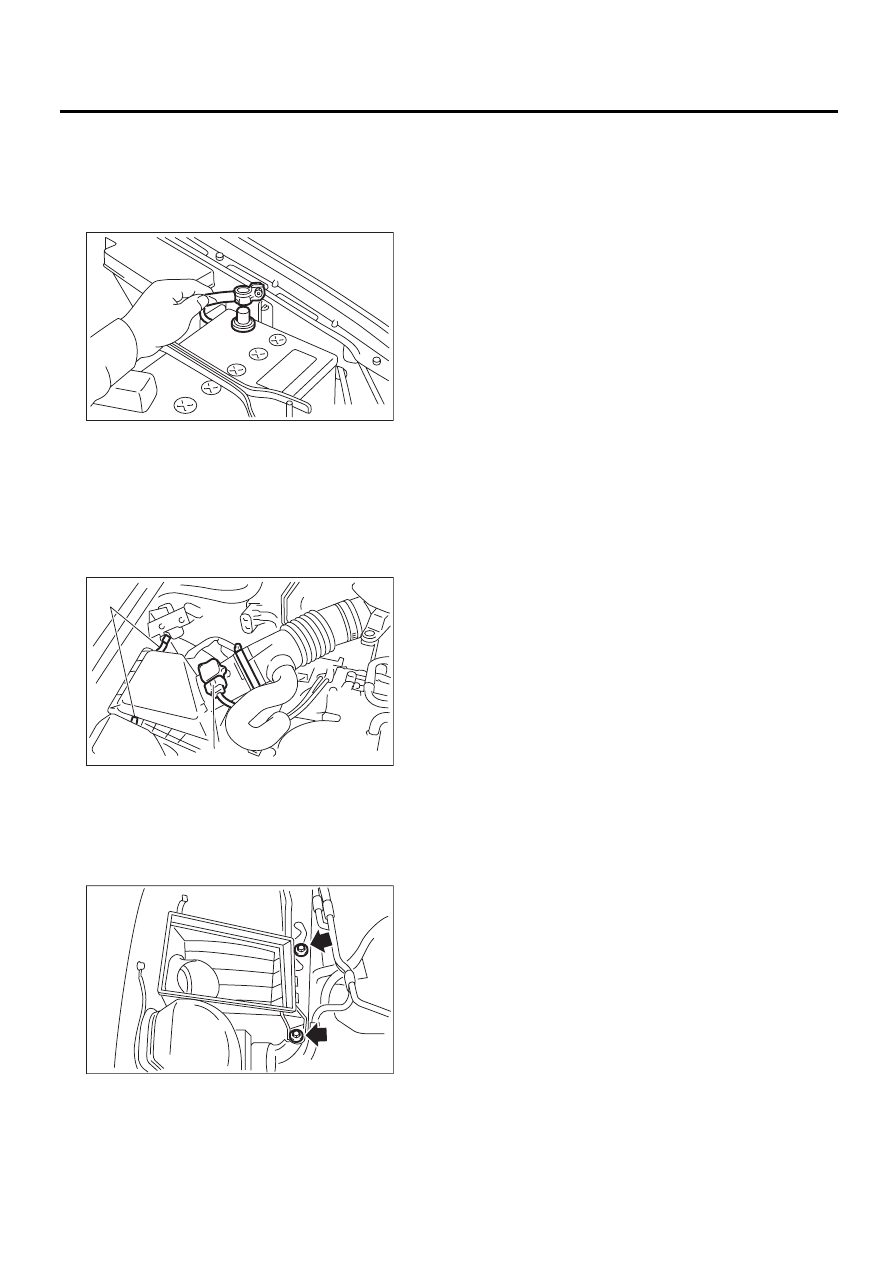

Корпус воздушного фильтра

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

3. Корпус воздушного

фильтра

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.

2) Ослабьте хомуты (A), соединяющие корпус
воздушного фильтра и впускной соединитель-
ный патрубок.
3) Снимите зажимы (B) с корпуса воздушного
фильтра.
4) Отсоедините разъем (C) от датчика массо-
вого расхода воздуха и температуры впускае-
мого воздуха.

5) Снимите впускной соединительный патру-
бок и верхнюю крышку с корпуса воздушного
фильтра.
6) Снимите фильтрующий элемент.
7) Отверните болты, крепящие корпус воздуш-
ного фильтра к кузову автомобиля.

8) Снимите корпус воздушного фильтра.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

C: ПРОВЕРКА

Проверьте на предмет наличия трещин и ос-
лабленных соединений.

FU-00009

 IN-02091

(B)

(C)

(A)

IN-00032

IN(H4SO)-6

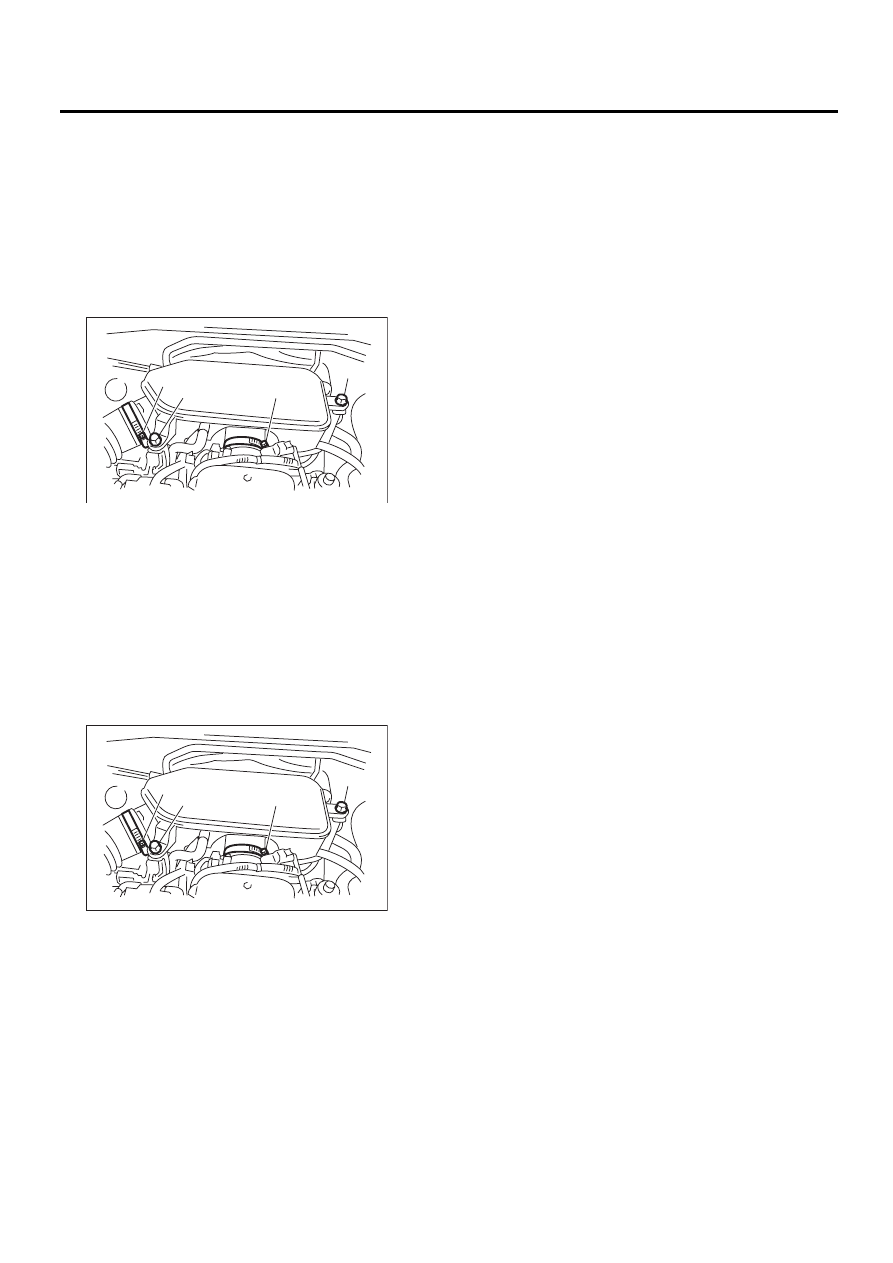

Воздухозаборная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

4. Воздухозаборная камера

A: СНЯТИЕ

1) Ослабьте хомут (A), который соединяет воз-
духозаборную камеру с корпусом дроссельной
заслонки.
2) Ослабьте хомут (B), который соединяет ко-
роб с воздухозаборной камерой.
3) Отверните болт (C), который крепит возду-
хозаборную камеру к стойке.

4) Отсоедините шланги отвода картерных га-
зов и снимите воздухозаборную камеру.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

Хомут (А), (В)

3,0 Нм (0,3 кгс-м, 2,1 фунт-сила-фут)

Болт (C)

6,5 Нм (0,66 кгс-м, 4,8 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборную камеру на пред-
мет наличия посторонних предметов.

(A)

(B)

(C)

(C)

IN-02137

(A)

(B)

(C)

(C)

IN-02137

IN(H4SO)-7

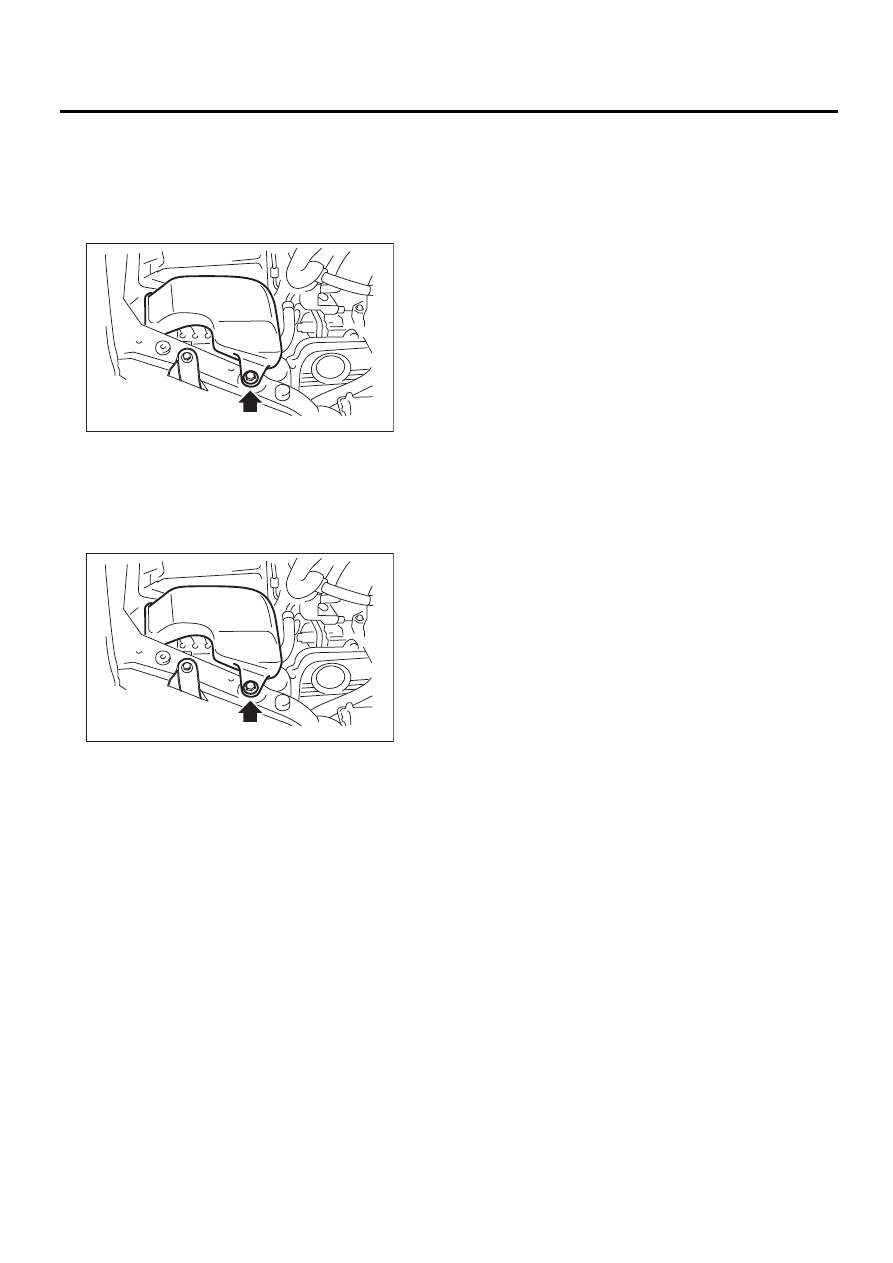

Воздухозаборный короб

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

5. Воздухозаборный короб

A: СНЯТИЕ

1) Отверните болты, которые крепят воздухо-
заборный короб на передней части кузова.
2) Снимите воздухозаборный короб.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте воздухозаборный короб на пред-
мет наличия посторонних предметов.

IN-02069

IN-02069

IN(H4SO)-8

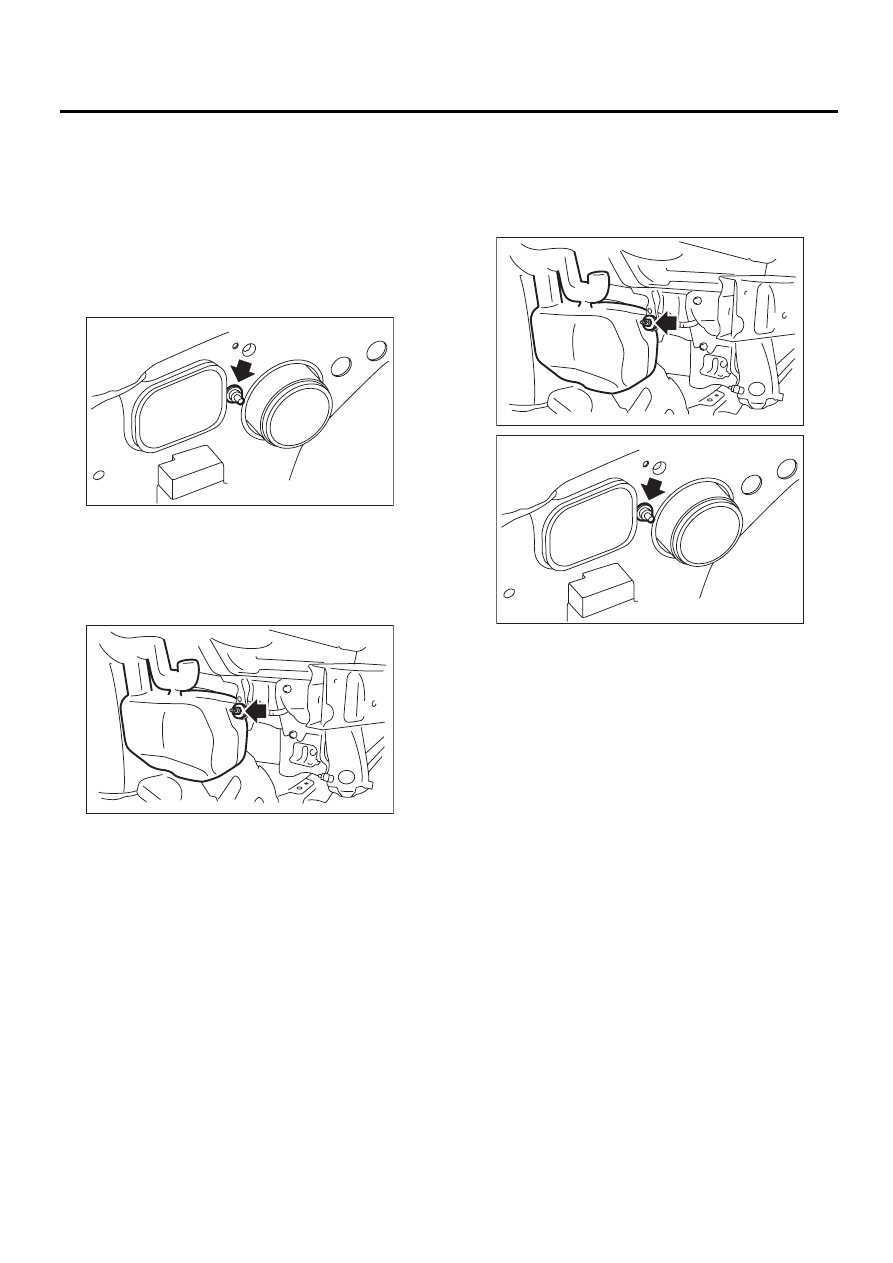

Резонаторная камера

ВПУСКНАЯ СИСТЕМА (ЗАБОР ВОЗДУХА)

6. Резонаторная камера

A: СНЯТИЕ

1) Установите автомобиль на подъемник.
2) Снимите воздухозаборный короб.
3) Снимите корпус воздушного фильтра. <См.
IN(H4SO)-5, СНЯТИЕ, Корпус воздушного филь-
тра.>
4) Отверните крепежные гайки резонаторной
камеры с правой стороны моторного отсека.

5) Снимите правое переднее колесо и подни-
мите автомобиль.
6) Снимите брызговик правого переднего ко-
леса.
7) Снимите резонаторную камеру с внутренней
части переднего крыла.

B: УСТАНОВКА

Установка производится в порядке, обратном
порядку снятия.

Момент затяжки:

7,5 Нм (0,76 кгс-м, 5,5 фунт-сила-фут)

C: ПРОВЕРКА

1) Проверьте на предмет наличия трещин и ос-
лабленных соединений.
2) Проверьте резонатор на предмет наличия по-
сторонних предметов.

IN-02070

IN-02071

IN-02071

IN-02070
