Subaru Legacy (2008 год). Руководство - часть 937
AC-44
Воздуховод отопителя и вентиляции
СИСТЕМА HVAC (ОТОПИТЕЛЬ, ВЕНТИЛЯТОР И КОНДИЦИОНЕР)
26.Воздуховод отопителя
и вентиляции

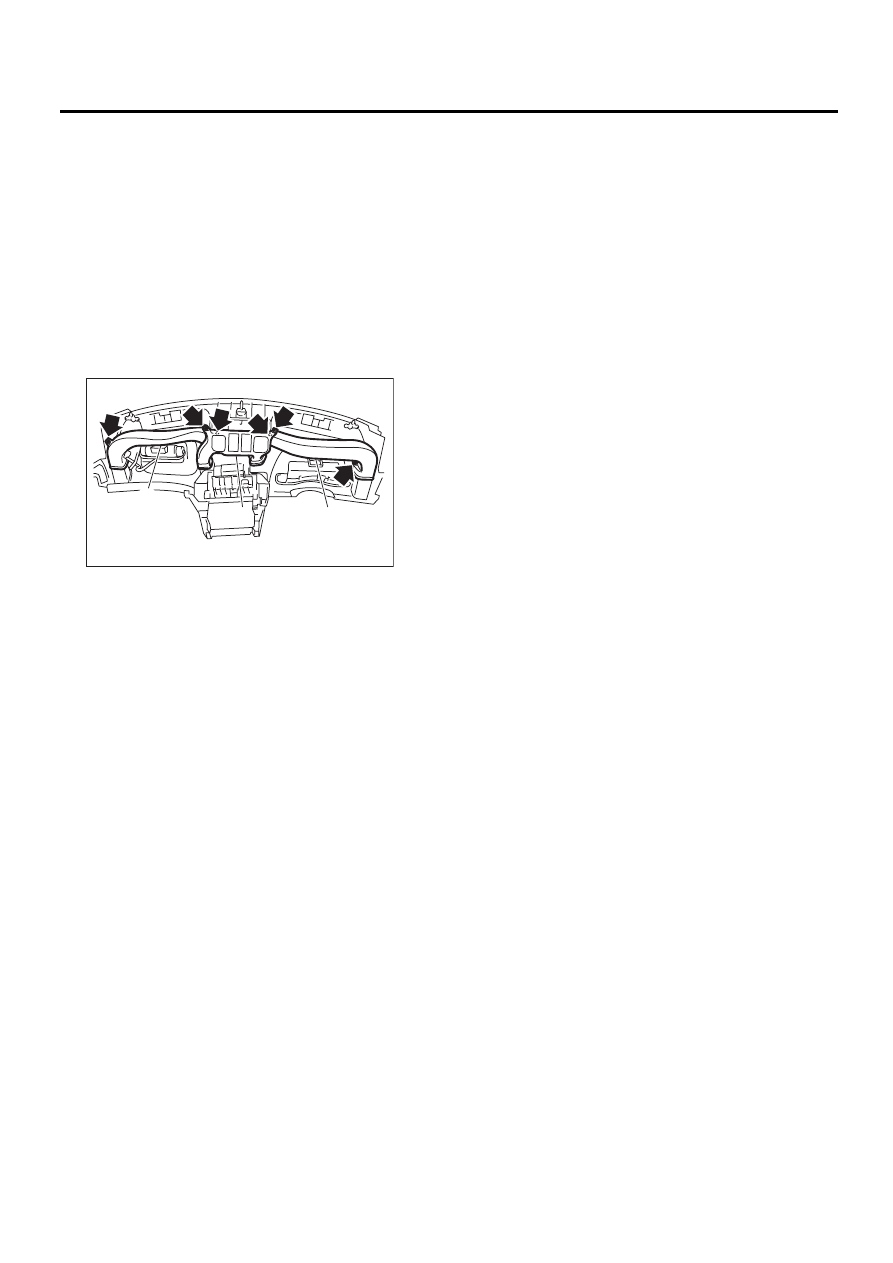

A: СНЯТИЕ
1) Снимите панель приборов. <См. EI-53, СНЯ-
ТИЕ, Нижняя крышка панели приборов.>
2) Отверните винты и отсоедините централь-
ный воздуховод вентиляции (A).
3) Отверните винты и отсоедините боковой
воздуховод вентиляции (В).
4) Снимите изолятор, затем отверните винты и
отсоедините воздуховод обогрева ветрового
стекла.
B: УСТАНОВКА
Установка производится в порядке, обратном
порядку снятия.
AC-00935
(A)
(B)
(B)
