PS-94

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

ПРОВЕРКА РУЛЕВОГО МЕХАНИЗМА.
Измерьте сопротивление повороту рулевого ме-
ханизма.
<См. PS-43, СОПРОТИВЛЕНИЕ ВРАЩЕНИЮ РУ-
ЛЕВОГО МЕХАНИЗМА, ПРОВЕРКА, Механизм
рулевого управления [модель с левосторонним
управлением].> или <См. PS-63, СОПРОТИ ВЛЕ-
НИЕ ВРАЩЕНИЮ РУЛЕВОГО МЕХАНИЗМА,
ПРОВЕРКА, Механизм рулевого управления [мо-
дель с правосторонним управлением].>

Составляет ли сопротивление
повороту рулевого механиз-
ма 10,5 Н (1,1 кгс, 2,4 фунт-си-
лы) для модели с левосторон-
ним управлением, или менее
13 Н (1,3 кгс, 2,9 фунт-силы)
для модели с правосторон-
ним управлением? Составля-
ет ли разница между значени-
ями при повороте вправо и
влево менее 20%?

Переходите к ша-
гу 11.

Повторно отрегу-
лируйте люфт, и,
если это не помо-
жет, замените
неисправные де-
тали.

ПРОВЕРКА РУЛЕВОГО МЕХАНИЗМА.
Измерьте сопротивление скольжению рулевого
механизма.
<См. PS-42, НОРМАТИВНЫЙ ПРЕДЕЛ, ПРОВЕР-
КА, Механизм рулевого управления [модель с ле-
восторонним управлением].> или <См. PS-62 ,
НОРМАТИВНЫЙ ПРЕДЕЛ, ПРОВЕРКА, Меха-
низм рулевого управления [модель с правосто-
ронним управлением].>

Составляет ли сопротивле-
ние скольжению рулевого
механизма 400 Н (41 кгс,
90 фунт-сил) для модели с
левосторонним управлени-
ем, или менее 314 Н (32 кгс,
71 фунт-сила) для модели с
правосторонним управлени-
ем? Составляет ли разница
между значениями сопро-
тивления скольжению при
повороте вправо и влево ме-
нее 20%?

Усилие на руле-
вом колесе в нор-
ме.

Повторно отрегу-
лируйте люфт, и,
если это не помо-
жет, замените
неисправные де-
тали.

Шаг

Проверка

Да

Нет

PS-95

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

3. ПРОВЕРКА ЗАЗОРОВ

В данной таблице приводится список зазоров, соблюдение которых необходимо для обеспечения
нормального движения автомобиля без посторонних шумов от взаимного задевания деталей или
других неисправностей.

Расположение

Минимально допустимое

значение, мм (дюймов)

(1) Между поперечной балкой и узлом шлангов

3 (0,12)

(2) Между передней выхлопной трубой и узлом шлангов (модель с турбонаддувом двига-
теля)

15 (0,59)

(3) Между боковой частью передней рамы и узлом шлангов

10 (0,39)

(4) Между крышкой турбины и узлом шлангов (модель с турбонаддувом двигателя)

10 (0,39)

(5) Между главным цилиндром и возвратным шлангом (модель с турбонаддувом двигате-
ля)

10 (0,39)

(6) Между главным цилиндром и хомутом шланга (модель с системой динамической стаби-
лизации (VDC))

10 (0,39)

(7) Между гидравлическим блоком управления системы VDC и узлом шлангов (модель с
системой динамической стабилизации (VDC))

5 (0,20)

(8) Между воздушным фильтром и узлом шлангов (модель с турбонаддувом двигателя)

5 (0,20)

(9) Между воздушным соединительным патрубком и узлом шлангов

10 (0,39)

(10) Между щитком и узлом шлангов (модель с турбонаддувом двигателя, модель DOHC
без турбонаддува двигателя)

10 (0,39)

(11) Между шлангом отвода картерных газов и узлом шлангов (модель с турбонаддувом
двигателя)

8 (0,31)

(12) Между перепускным шлангом и узлом шлангов (модель с турбонаддувом двигателя)

8 (0,31)

(13) Между тормозной трубкой и возвратным шлангом (модель с системой ABS)

10 (0,39)

(14) Между кронштейном передней подвески и возвратным шлангом

5 (0,20)

(15) Между фартуком переднего колеса и возвратным шлангом

5 (0,20)

(16) Между кронштейном гидравлического блока управления системы VDC и всасываю-
щим шлангом (модель с системой динамической стабилизации (VDC))

5 (0,20)

(17) Между корпусом воздушного фильтра и всасывающим шлангом

5 (0,20)

(18) Между воздухозаборным коробом и всасывающим шлангом (модель с турбонаддувом
двигателя)

10 (0,39)

(19) Между воздухозаборным коробом и всасывающим шлангом (модель с турбонаддувом
двигателя)

10 (0,39)

(20) Между фартуком переднего колеса и расширительным бачком

5 (0,20)

(21) Между гидравлическим блоком управления системы VDC и расширительным бачком
(модель с системой динамической стабилизации (VDC))

5 (0,20)

(22) Между корпусом клапана и шарниром DOJ (модель MT)

12 (0,47)

(23) Между корпусом клапана и поперечной балкой (отверстие)

1 (0,04)

(24) Между кронштейном и поперечной балкой

1 (0,04)

(25) Между цилиндром и поперечной балкой

5 (0,20)

(26) Между угловым патрубком и поперечной балкой

1 (0,04)

(27) Между цилиндром и выхлопной трубой

18 (0,71)

(28) Между муфтой универсального шарнира и крышкой турбины (модель с турбонадду-
вом двигателя)

15 (0,59)

(29) Между боковой вилкой универсального шарнира со стороны колонки и главным ци-
линдром (ближайшая точка приближения при повороте универсального шарнира на 360°)
(модель OUTBACK)

5 (0,20)

(30) Между возвратным шлангом и напорным шлангом

Отсутствие контакта между

шлангами

(31) Между муфтой универсального шарнира и щупом уровня ATF (модель с левосторон-
ним управлением)

10 (0,39)

(32) Между кожухом и выхлопной трубой (модель с левосторонним управлением)

18 (0,71)

PS-96

Общая таблица диагностики

СИСТЕМА УСИЛИТЕЛЯ РУЛЕВОГО УПРАВЛЕНИЯ (УСИЛИТЕЛЬ РУЛЕВОГО УПРАВЛЕНИЯ)

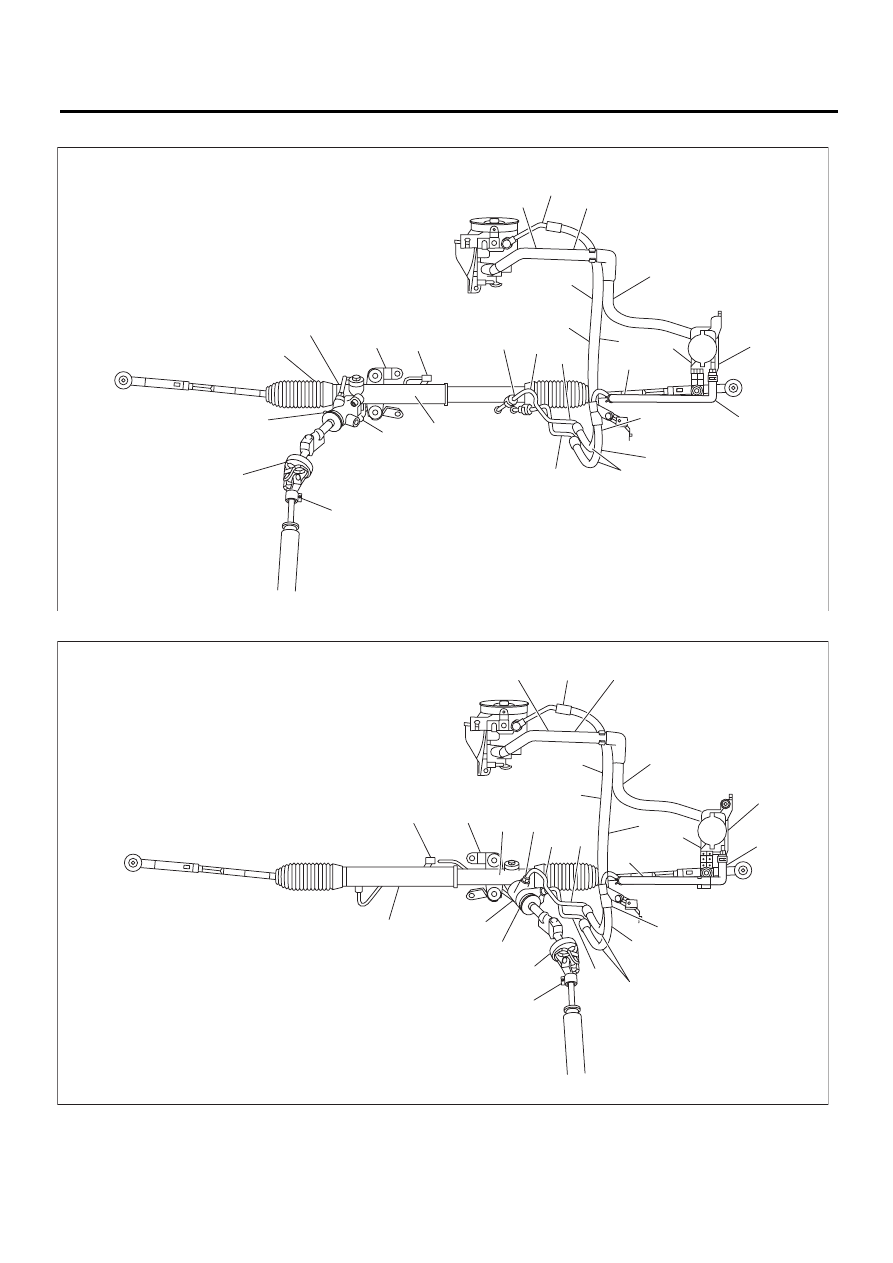

• Модель с левосторонним управлением

• Модель с правосторонним управлением

(4)

(1)

(6)

(15)

(20)

(21)

(22)

(23)

(29)

(32)

(30)

(24)

(25)

(26)

(27)

(5)

(8),(9)

(13),(14)

(28),(31)

(10),(11),(16)

(3)

(12)

(19)

(18)

(17)

(7)

(2)

PS-00854

(2)

(28)

(29)

(3)

(7)

(8),(9)

(10),(11),(16)

(17)

(21)

(12)

(19)

(18)

(6)

(30)

(5)

(4)

(26)

(24)

(1)

(27)

(23)

(25)

(22)

(20)

(15)

(13),(14)

PS-00846
