BR-42

Прокачка воздуха

ТОРМОЗА

3) Присоедините один конец виниловой трубки
к штуцеру для прокачки воздуха, а другой – к
емкости с тормозной жидкостью.

4) Несколько раз нажмите педаль тормоза, и
удерживайте ее в нажатом положении.
5) Ослабьте штуцер для прокачки воздуха,
чтобы выпустить тормозную жидкость. Быстро
затяните штуцер для прокачки воздуха и от-
пустите педаль тормоза.
6) Повторяйте шаги 4) и 5) до тех пор, пока из ви-
ниловой трубки не исчезнут пузырьки воздуха.
7) Повторите шаги 2) 6) для выпуска воздуха из
каждого колеса.

ПРИМЕЧАНИЕ:
Выполняйте эту операцию, начиная с рабочего
тормозного цилиндра, расположенного дальше
всех от главного тормозного цилиндра.
8) Надежно затяните штуцеры для прокачки
воздуха.

Момент затяжки:

8 Нм (0,8 кгс-м, 5,8 фунт-сила-фут)

9) Проверьте всю систему на предмет утечек
тормозной жидкости.

10) Проверьте ход педали.
После прогрева двигателя, запустите двига-
тель на холостых оборотах, и нажмите на пе-
даль тормоза с усилием 500 Н (51 кгс, 112
фунт-сил). Измерьте расстояние между педа-
лью тормоза и рулевым колесом. Отпустите пе-
даль и еще раз измерьте расстояние между пе-
далью и рулевым колесом.

Нормативное значение хода педали:

При нажатии на педаль с усилием 500 Н
(51 кгс, 112 фунт-сил).
Модель без усилителя экстренного тор-
можения

95 мм (3,74 дюйма) или менее

Модель с усилителем экстренного тормо-
жения

100 мм (3,94 дюйма) или менее

11) Если расстояние превышает указанное
значение, возможно, в тормозные магистрали
попал воздух. Полностью выпустите воздух из
тормозных магистралей, чтобы ход педали со-
ответствовал нормативному значению.
12) Приведите в действие гидравлический
блок управления в режиме циклового управле-
ния. <См. ABS-11, Цикловое управление систе-
мы ABS.>
13) Повторно проверьте ход педали.
14) Если расстояние превышает указанное
значение, возможно, в гидравлический блок
управления попал воздух. Повторяйте шаги 2)
– 9) до тех пор, пока ход педали не будет соот-
ветствовать техническим характеристикам.
15) Залейте тормозную жидкость в расшири-
тельный бачок тормозной жидкости до уровня
“MAX”.
16) Проведите на автомобиле пробную поезд-
ку и убедитесь в нормальной работе тормозов.

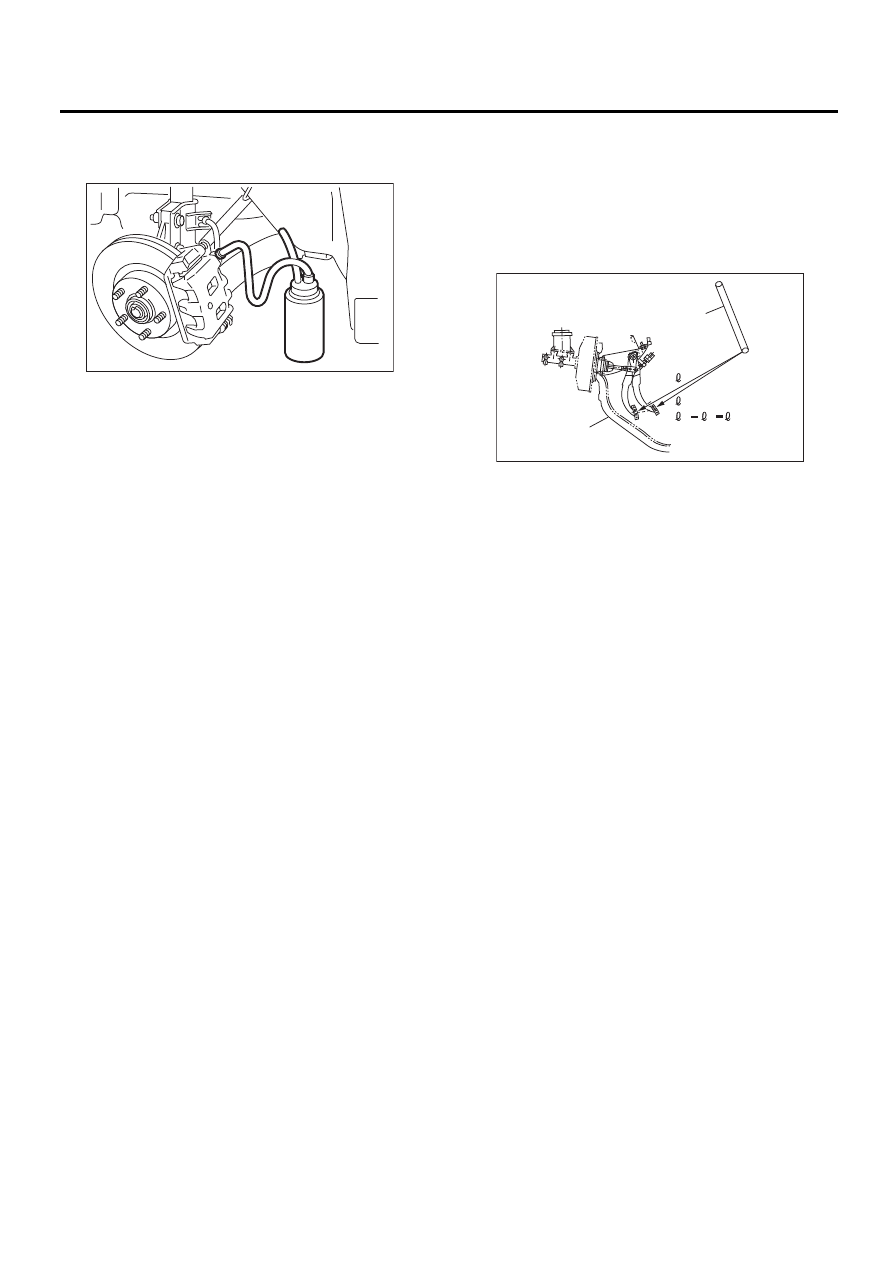

BR-00087

(1) Рулевое колесо
(2) Наклонная панель для ног водителя

BR-00094

(1)

(2)

BR-43

Тормозной шланг

ТОРМОЗА

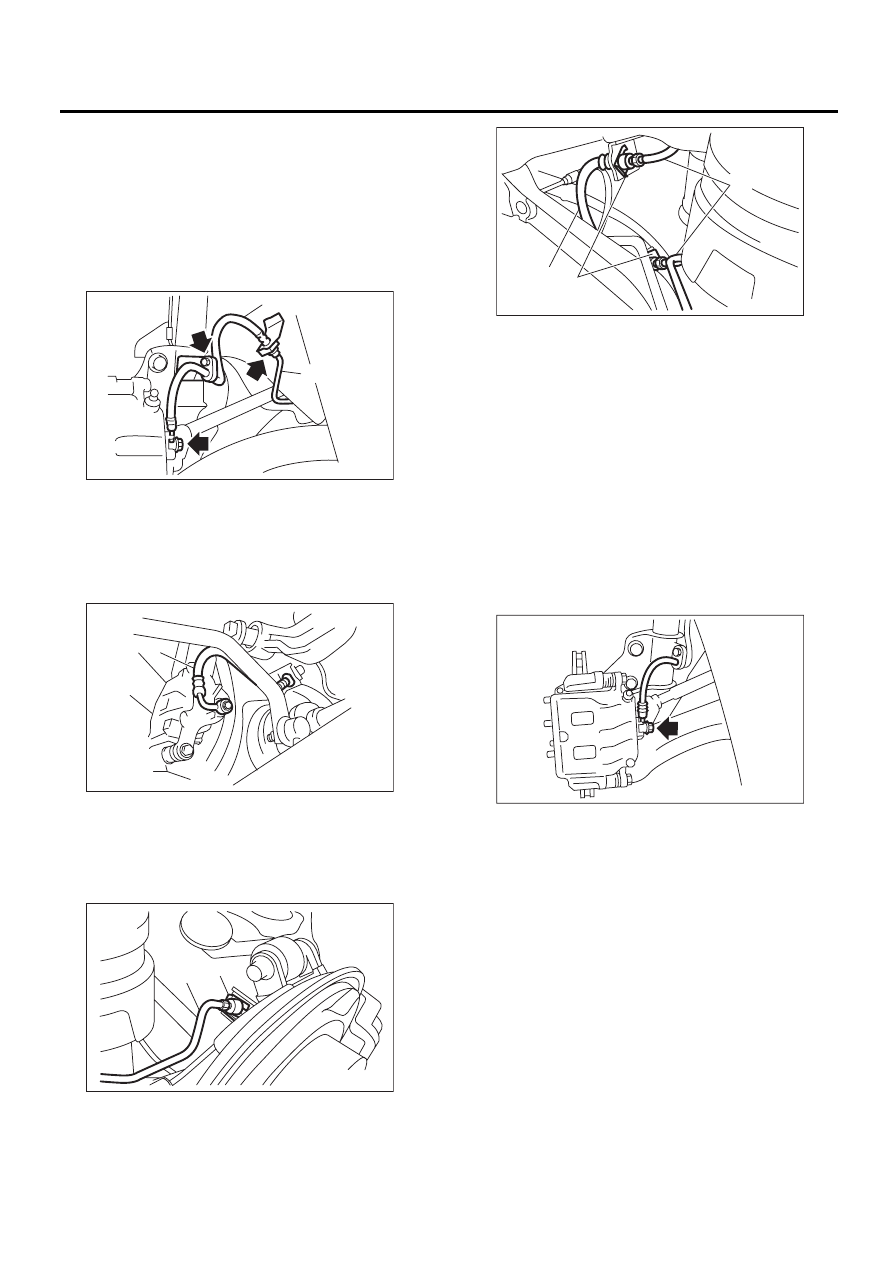

12.Тормозной шланг

A: СНЯТИЕ

1. ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Отделите тормозную трубку от тормозного
шланга с помощью накидного гаечного ключа.
2) Снимите зажим, болты опоры стойки и шту-
цер-болт.

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Снимите штуцер-болт с суппорта заднего
тормоза.

2) Отделите тормозную трубку от тормозного
шланга с помощью накидного гаечного ключа.
3) Снимите кронштейн тормозного шланга, за-
тем снимите тормозной шланг.

B: УСТАНОВКА

1. ПЕРЕДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Закрепите тормозной шланг на опоре стой-
ки.

Момент затяжки:

33 Нм (3,4 кгс-м, 24,3 фунт-сила-фут)

2) Установите тормозной шланг на суппорт, ис-
пользуя новую прокладку.

Момент затяжки (штуцер-болт):

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

3) Расположите диск прямо и пропустите тор-
мозной шланг через отверстие в кронштейне
со стороны фартука колеса.

ОСТОРОЖНО:
Не перегибайте тормозной шланг.
4) Наживите гайку крепления тормозной труб-
ки к тормозному шлангу.
5) Закрепите тормозной шланг на фартуке ко-
леса при помощи зажима.
6) Затяните гайку крепления тормозной трубки
к тормозному шлангу с предусмотренным мо-
ментом затяжки.

Момент затяжки (гайка крепления тормоз-
ной трубки):

15 Нм (1,5 кгс-м, 10,8 фунт-сила-фут)

7) Выпустите воздух из тормозной системы.

(1) Тормозной шланг
(2) Тормозная магистраль

(1) Тормозной шланг

(1) Тормозная магистраль
(2) Зажим тормозного шланга

BR-00095

(1)

(2)

BR-00348

(1)

BR-00349

(1)

(2)

(1) Тормозная магистраль
(2) Тормозной шланг
(3) Зажим тормозного шланга

BR-00350

(1)

(2)

(3)

BR-00021

BR-44

Тормозной шланг

ТОРМОЗА

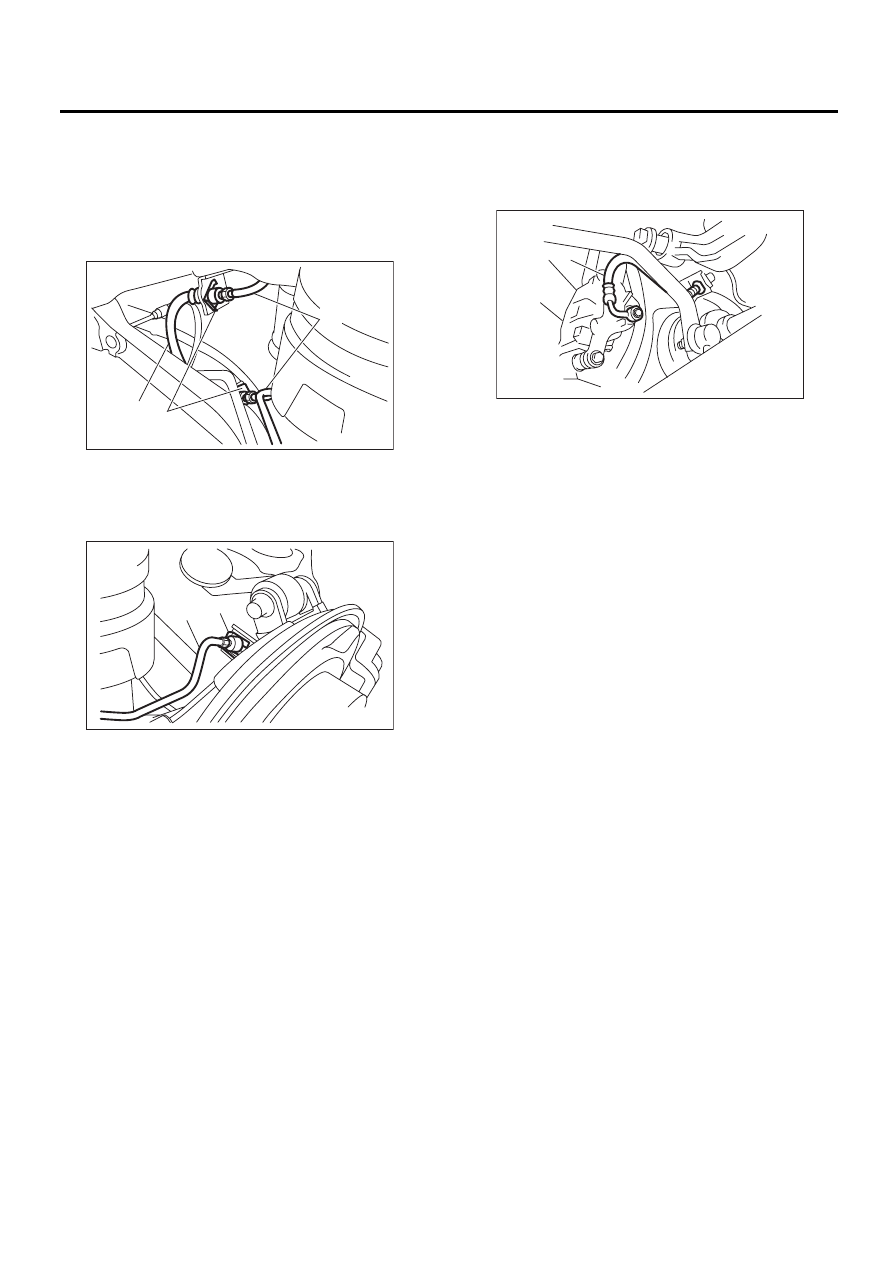

2. ЗАДНИЙ ТОРМОЗНОЙ ШЛАНГ

1) Пропустите тормозной шланг через отверс-
тие кронштейна, и слегка затяните гайку креп-
ления тормозной трубки, чтобы присоединить
тормозную трубку.
2) Вставьте зажим, чтобы зафиксировать тор-
мозной шланг.

3) Установите тормозной шланг на суппорт
заднего тормоза, используя новую прокладку.

Момент затяжки (штуцер-болт):

18 Нм (1,8 кгс-м, 13,0 фунт-сила-фут)

4) Затяните гайку крепления тормозной трубки
к тормозному шлангу с предусмотренным мо-
ментом затяжки.

Момент затяжки (гайка крепления тормоз-
ной трубки):

15 Нм (1,5 кгс-м, 10,8 фунт-сила-фут)

5) Выпустите воздух из тормозной системы.

C: ПРОВЕРКА

Убедитесь в том, что на шлангах нет трещин,
разрывов и повреждений. Проверьте соедине-
ния на предмет утечек тормозной жидкости.
При обнаружении трещин, разрывов, повреж-
дений или утечек тормозной жидкости, отре-
монтируйте или замените шланг.

(1) Тормозная магистраль

(2) Тормозной шланг

(3) Зажим тормозного шланга

(1) Тормозная магистраль

(2) Зажим тормозного шланга

BR-00350

(1)

(2)

(3)

BR-00349

(1)

(2)

(1) Тормозной шланг

BR-00348

(1)

BR-45

Тормозная трубка

ТОРМОЗА

13.Тормозная трубка

A: СНЯТИЕ

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной
трубкой.

B: УСТАНОВКА

ПРИМЕЧАНИЕ:
Жгут проводов системы подушек безопасности
проходит рядом с центральной тормозной
трубкой.

ОСТОРОЖНО:
• Все жгуты проводов и разъемы системы
подушек безопасности окрашены в желтый
цвет. Не тестируйте электрическое обору-
дование в этих цепях.
• Соблюдайте осторожность, чтобы не пов-
редить жгут проводов системы подушек бе-
зопасности при обслуживании центральной
тормозной трубки.
• При установке тормозной трубки не пере-
гибайте ее.
• После установки тормозной трубки и тор-
мозного шланга, проведите процедуру про-
качки воздуха.
• После установки тормозных шлангов убе-
дитесь в том, что они не соприкасаются с
шинами, узлами подвески и т.д.

Момент затяжки тормозной трубки:

<См. BR-9, ПЕРЕДНИЕ ТОРМОЗНЫЕ ТРУБ-
КИ И ШЛАНГИ, УЗЕЛ, Общие сведения.>
<См. BR-11, ЦЕНТРАЛЬНЫЕ И ЗАДНИЕ
ТОРМОЗНЫЕ ТРУБКИ И ШЛАНГИ, УЗЕЛ,
Общие сведения.>

C: ПРОВЕРКА

Убедитесь в том, что на шлангах нет трещин,
разрывов и повреждений. Проверьте соедине-
ния на предмет утечек тормозной жидкости.
При обнаружении трещин, разрывов, повреж-
дений или утечки жидкости, отремонтируйте
или замените трубки.

ПРИМЕЧАНИЕ:
При проверке обратных сторон и других мест с
ограниченной видимостью, используйте зерка-
ло.
