VDC(diag)-54

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

КДН С0029 СИГНАЛ ЛЮБОГО ИЗ ДАТЧИКОВ СКОРОСТИ КОЛЕС
СИСТЕМЫ ABS

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
• Искажение сигнала датчика скорости колеса системы ABS (помехи, ненормативная величина сиг-
нала и т.д.)
• Неисправность магнитного шифратора
• Свободное вращение колеса в течение длительного времени
ПРИЗНАК НЕИСПРАВНОСТИ:
• Не работает система ABS.
• Не работает система VDC.
• Возможно, не работает система EBD.

ПРИМЕЧАНИЕ:
Если не работает система EBD, то вместе с предупреждающей лампой системы ABS загорается и
предупреждающая лампа тормозной системы.

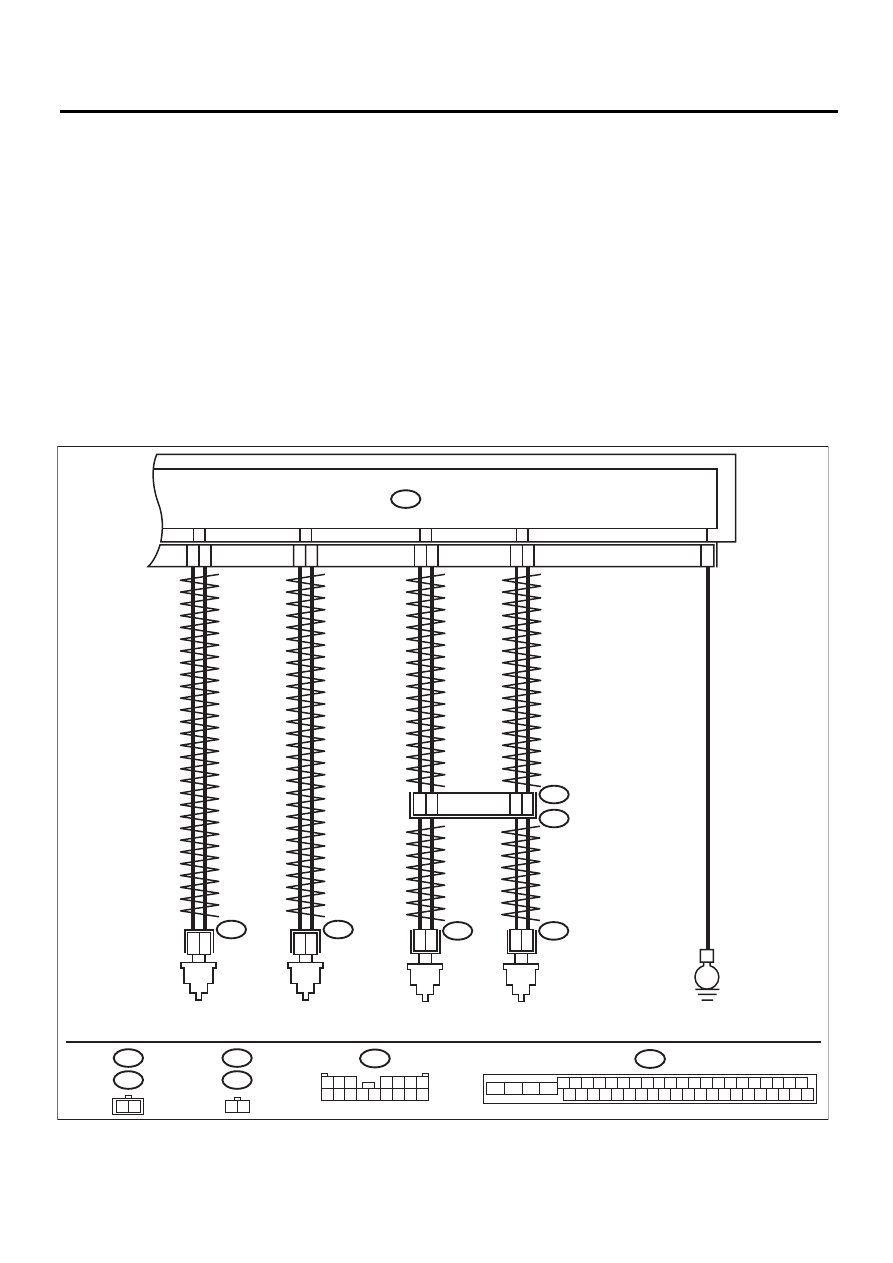

ЭЛЕКТРИЧЕСКАЯ СХЕМА:
• Модель с левосторонним управлением

B98

R72

R73

B15

R73

R72

1 2

2 1

B310

B15

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

VDC00501

B98

1 2 3

4 5 6 7

8 9 10 11 12 13 14 15 16

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

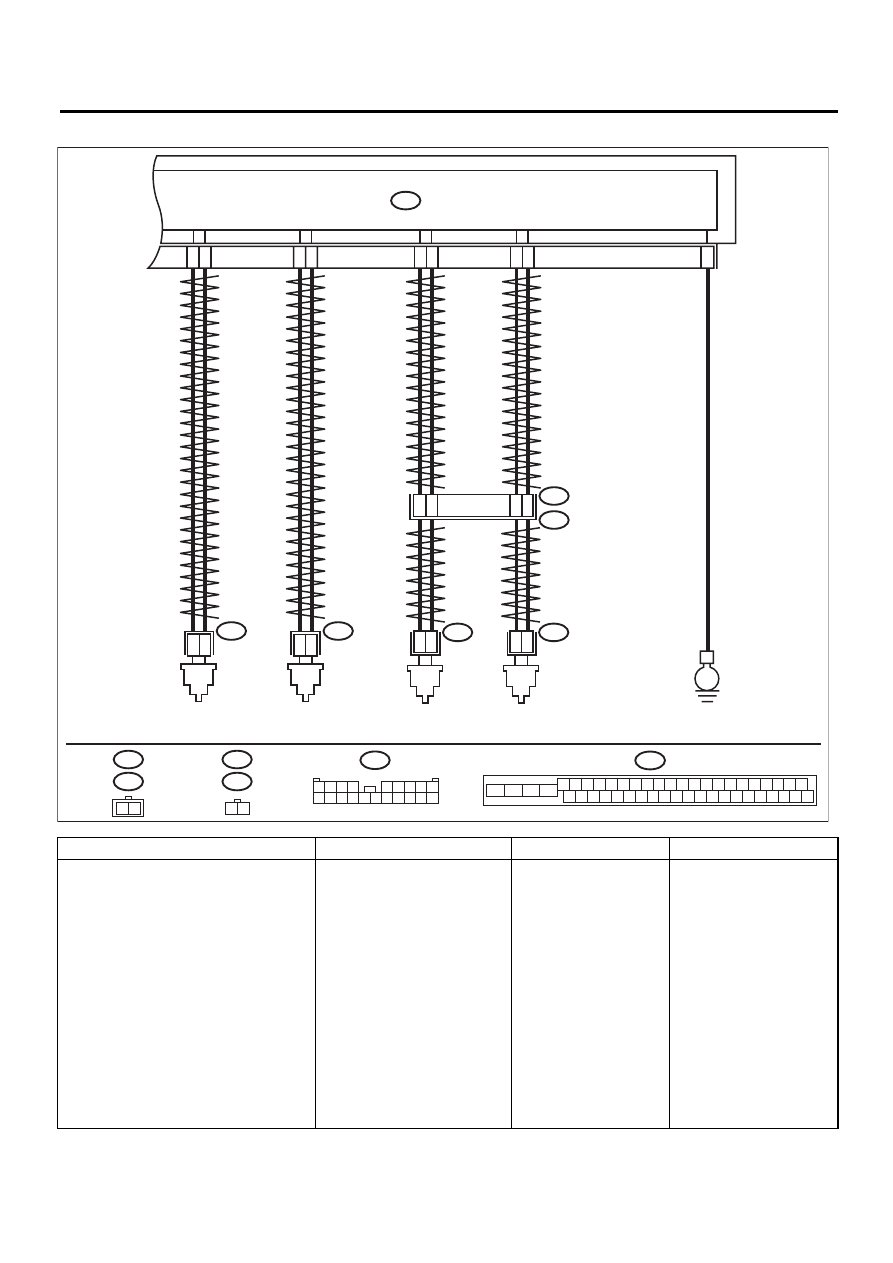

VDC(diag)-55

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

Шаг

Проверка

Да

Нет

ПРОВЕРКА ФАКТА СВОБОДНО-
ГО ВРАЩЕНИЯ КОЛЕСА.
Проверьте, не вращались ли сво-
бодно колеса в течение одной ми-
нуты или более, например, при
подъеме автомобиля на домкрате,
при повороте с максимальным уг-
лом или при отсутствии контакта с
поверхностью дороги.

Вращались ли колеса свобод-
но?

Система VDC исправна.
Произведите очистку
памяти.

ПРИМЕЧАНИЕ:
Этот КДН может иногда
отображаться, если ко-
леса в течение долгого
времени вращались
свободно, например,
если автомобиль букси-
ровался или поднимал-
ся на домкрате или ру-
левое колесо постоян-
но находилось в
максимально поверну-
том положении.

Переходите к шагу 2.

B98

R72

R73

B15

R73

R72

1 2

2 1

B310

B15

B98

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

VDCCM & H/U

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

VDC00476

ВИТАЯ ПАРА

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ЛЕВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ЗАДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

ДАТЧИК СКОРОСТИ

ПЕРЕДНЕГО ПРАВОГО

КОЛЕСА СИСТЕМЫ ABS

VDC(diag)-56

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

ПРОВЕРКА ТЕХНИЧЕСКИХ ХА-
РАКТЕРИСТИК ШИН.
Переведите выключатель зажига-
ния в положение OFF.

Соответствуют ли техничес-
кие характеристики шин нор-
мативным?

Переходите к шагу 3.

Замените шину.

ПРОВЕРКА ИЗНОСА ШИН.

Выявлен ли чрезмерный из-
нос шин?

Замените шину.

Переходите к шагу 4.

ПРОВЕРКА ДАВЛЕНИЯ ВОЗДУ-
ХА В ШИНЕ.

Соответствует ли давление
воздуха в шине норме?

Переходите к шагу 5.

Отрегулируйте давление
воздуха в шине.

ПРОВЕРКА УСТАНОВКИ ДАТЧИ-
КА СКОРОСТИ КОЛЕСА СИСТЕ-
МЫ ABS.

Затянуты ли болты крепления
датчиков скорости колес сис-
темы ABS с моментом 7,5 Нм
(0,76 кгс-м, 5,5 фунт-сила-
фут)? (На четырех колесах)

Переходите к шагу 6.

Затяните болты крепле-
ния датчика скорости ко-
леса системы ABS.

ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS.
1) Установите датчик скорости
колеса системы ABS.
2) Подготовьте осциллограф.
3) Проверьте датчик скорости ко-
леса системы ABS. <См. ABS-15,
ДАТЧИК СКОРОСТИ КОЛЕСА
СИСТЕМЫ ABS, ПРОВЕРКА, Дат-
чик скорости заднего колеса сис-
темы ABS.>

Отображается ли на осцил-
лографе сигнал с формой,
аналогичной форме, показан-
ной на рисунке, при медлен-
ном вращении колеса? Отоб-
ражается ли на осциллогра-
фе повторный сигнал с
формой, аналогичной форме,
показанной на рисунке, при
медленном вращении колеса
с одинаковой скоростью еще
на один оборот или более?

Переходите к шагу 8.

Переходите к шагу 7.

ПРОВЕРКА СИГНАЛА ДАТЧИКА
СКОРОСТИ КОЛЕСА СИСТЕМЫ
ABS ИЛИ МАГНИТНОГО ШИФРА-
ТОРА.

Нет ли на наконечнике датчи-
ка скорости колеса системы
ABS или магнитном шифрато-
ре инородных предметов или
повреждений?

Тщательно удалите за-
грязнения. Кроме того,
замените датчик скоро-
сти колеса системы
ABS или магнитный
шифратор, являющий-
ся частью узла подшип-
ника ступицы, в случае
их повреждения.

Переходите к шагу 8.

ПРОВЕРКА VDCCM&H/U.
1) Подсоедините все разъемы.
2) Произведите очистку памяти.
3) Выполните процедуру провер-
ки. <См. VDC(diag)-25, ПРОЦЕДУ-
РА, Режим проверки.>
4) Считайте КДН.

Отображается ли на дисплее
тот же самый КДН?

Замените только
VDCCM. <См. VDC-10,
ЗАМЕНА, Блок управ-
ления системы VDC и
гидравлический блок
управления
(VDCCM&H/U).>

Переходите к шагу 9.

ПРОВЕРКА НАЛИЧИЯ ДРУГИХ
КДН.

Отображается ли какой-либо
другой КДН?

Проведите диагности-
ку в соответствии с
КДН.

Причиной являются вре-
менные шумовые помехи.

ПРИМЕЧАНИЕ:
То, что предупреждаю-
щая лампа системы ABS
при этом все время про-
должает гореть, являет-
ся нормой. Для выключе-
ния предупреждающей
лампы системы ABS, со-
вершите поездку на ав-
томобиле со скоростью
не менее 12 км/ч (7 миль/
ч). Обязательно совер-
шите такую поездку и
убедитесь в том, что пре-
дупреждающая лампа
выключилась.

Шаг

Проверка

Да

Нет

VDC(diag)-57

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

J: КДН C0031 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО

УДЕРЖИВАЮЩЕГО КЛАПАНА

ПРИМЕЧАНИЕ:
Для получения информации о процедуре диагностики смотрите КДН C0064 “ПЕРЕКЛЮЧАЮЩИЙ
КЛАПАН СИСТЕМЫ VDC 2 (P)” <См. VDC(diag)-59, КДН C0064 НЕИСПРАВНОСТЬ НОРМАЛЬНО ЗА-
КРЫТОГО КЛАПАНА 2, Процедура диагностики с использованием кодов диагностики неисправнос-
тей (КДН).

K: КДН C0032 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ПРАВОГО

РЕДУКЦИОННОГО КЛАПАНА

L: КДН C0033 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО

УДЕРЖИВАЮЩЕГО КЛАПАНА

M: КДН C0034 НЕИСПРАВНОСТЬ ПЕРЕДНЕГО ЛЕВОГО РЕДУКЦИОННОГО

КЛАПАНА

N: КДН C0035 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО УДЕРЖИВАЮЩЕГО

КЛАПАНА

O: КДН C0036 НЕИСПРАВНОСТЬ ЗАДНЕГО ПРАВОГО РЕДУКЦИОННОГО

КЛАПАНА
