Subaru Legacy (2008 год). Руководство - часть 867

VDC(diag)-38

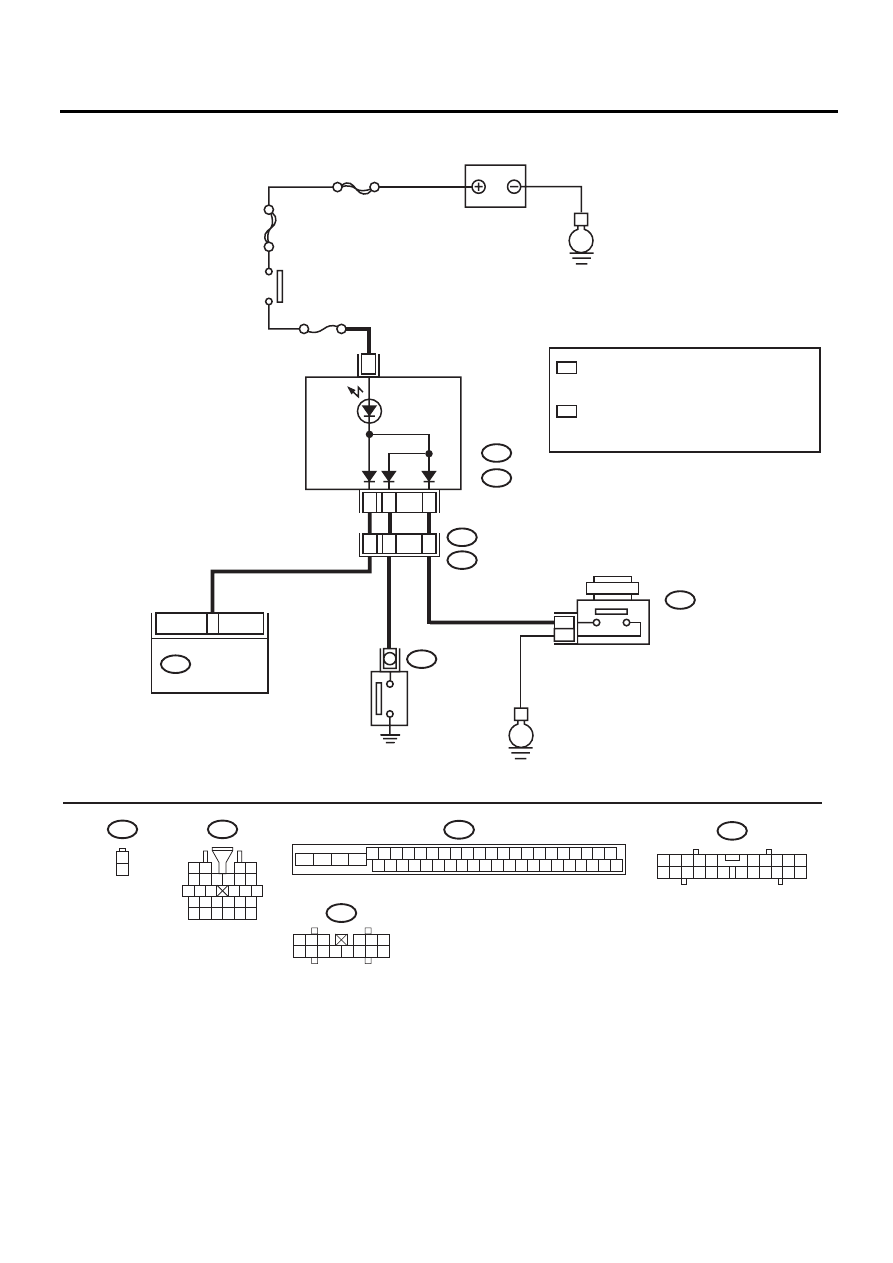

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

• Модель с правосторонним управлением

B16

1
2

1 2

3 4

5 6 7 8 9 10

i10

3 4

6 7 8 9 10

ГЛАВНЫЙ SBF

SBF-6

No.5

B310

B36

B16

VDCCM & H/U

1
2

B310

4 5 6 7 8 9

26 27 28 29 30

2 3

31 32 33 34 35 36

10 11

14 15 16 17 18 19

37 38 39 40

12 13

41 42 43 44 45 46

20 21

VDC00555

i10

i11

1 2 3

4 5 6

7 8 9 10 11 12 13 14

i11

B404

АККУМУЛЯТОР

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ

С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

: B10

: A8

: ОБЫЧНАЯ КОМБИНАЦИЯ ПРИБОРОВ

КОМБИНАЦИЯ ПРИБОРОВ

С МУЛЬТИИНФОРМАЦИОННЫМ ДИСПЛЕЕМ

: A8

: B4

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ
ПРИБОРОВ

ДАТЧИК УРОВНЯ
ТОРМОЗНОЙ ЖИДКОСТИ

ПЕРЕКЛЮЧАТЕЛЬ СТОЯНОЧНЫХ ОГНЕЙ

ПРЕДУПРЕЖДАЮЩАЯ

ЛАМПА СТОЯНОЧНОГО

ТОРМОЗА/УРОВНЯ

ТОРМОЗНОЙ

ЖИДКОСТИ

VDC(diag)-39

Схема включения предупреждающей лампы

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА VDCCM&H/U.
1) Переведите выключатель зажигания в положение OFF.
2) Убедитесь в том, что разъем VDCCM&H/U вставлен до
фиксации на нем зажима.

Правильно ли встав-
лен разъем?

Переходите к
шагу 2.

Вставьте разъем
VDCCM&H/U до
его фиксации за-
жимом.

СЧИТЫВАНИЕ КДН
Считайте КДН. <См. VDC(diag)-24, Считывание кодов диа-
гностики неисправностей (КДН).>

Отображается ли на
дисплее какой-либо
КДН?

Проведите диа-
гностику в соот-
ветствии с КДН.

Переходите к ша-
гу 3.

ПРОВЕРКА КОЛИЧЕСТВА ТОРМОЗНОЙ ЖИДКОСТИ.
Проверьте количество тормозной жидкости в расшири-
тельном бачке главного цилиндра.

Находится ли уро-
вень тормозной жид-
кости между линия-
ми “MAX” и “MIN”?

Переходите к
шагу 4.

Долейте тормоз-
ную жидкость до
необходимого
уровня.

ПРОВЕРКА ДАТЧИКА УРОВНЯ ТОРМОЗНОЙ ЖИДКОС-
ТИ.
1) Переведите выключатель зажигания в положение OFF.
2) Отсоедините разъем датчика уровня (B16) от главного
цилиндра.
3) Измерьте сопротивление между клеммами главного ци-
линдра.

Клеммы

№ 1 — № 2:

Составляет ли сопро-
тивление 1 MОм или
более?

Переходите к
шагу 5.

Замените главный
цилиндр.

ПРОВЕРКА ДАТЧИКА ВКЛЮЧЕНИЯ СТОЯНОЧНОГО
ТОРМОЗА.
1) Отсоедините разъем (B404) от датчика включения сто-
яночного тормоза.
2) Отпустите стояночный тормоз.
3) Измерьте сопротивление между клеммой датчика
включения стояночного тормоза и массой кузова.

Составляет ли сопро-
тивление 1 MОм или
более?

Переходите к
шагу 6.

Замените датчик
включения стоя-
ночного тормоза.

ПРОВЕРКА ЖГУТА ПРОВОДОВ НА НАЛИЧИЕ КОРОТ-
КОГО ЗАМЫКАНИЯ НА МАССУ.
1) Отсоедините разъем (i10) и (i11) от комбинации прибо-
ров.
2) Измерьте сопротивление между разъемом комбинации
приборов и массой кузова.

Разъемы и клеммы

Модель с обычной комбинацией приборов

(i10) № 8 — Масса кузова:
(i11) № 10 — Масса кузова:

Модель с комбинацией приборов с мультиинформа-
ционным дисплеем

(i10) № 8 — Масса кузова:
(i10) № 4 — Масса кузова:

Составляет ли сопро-
тивление 1 MОм или
более?

Переходите к
шагу 7.

Устраните неис-
правность в жгу-
те проводов и
разъемах между
датчиком уровня
тормозной жид-
кости, комбинаци-
ей приборов и
датчиком включе-
ния стояночного
тормоза.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ.
1) Отсоедините разъем (B310) от VDCCM&H/U.
2) Отсоедините разъем (i10) от комбинации приборов.
3) Измерьте сопротивление между разъемом VDCCM&H/
U и разъемом комбинации приборов.

Разъемы и клеммы

(B310) № 8 — (i10) № 7:

Составляет ли сопро-
тивление менее чем
0,5 Ом?

Переходите к
шагу 8.

Устраните неис-
правность в жгу-
те проводов и
разъеме между
VDCCM&H/U и
комбинацией при-
боров.

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В РАЗЪЕМЕ.
Проверьте надежность контактов во всех разъемах.

Выявлен ли плохой
контакт?

Устраните неис-
правность в
разъеме.

Переходите к ша-
гу 9.

ПРОВЕРКА БЛОКА УПРАВЛЕНИЯ СИСТЕМЫ VDC.
1) Подключите разъем (B310) к VDCCM&H/U.
2) Переведите выключатель зажигания в положение ON.
3) Измерьте сопротивление между разъемом комбинации
приборов и массой кузова.

Разъемы и клеммы

(i10) № 7 — Масса кузова:

Составляет ли сопро-
тивление менее чем
0,5 Ом?

Проверьте ком-
бинацию прибо-
ров.

Замените
VDCCM&H/U.

VDC(diag)-40

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

11.Список кодов диагностики неисправностей (КДН)

A: СПИСОК

КДН

Подроб-
ный код

Дисплей

Содержание диагности-

ки

Ссылка

C0021

07B0H

Front Right ABS Sensor
Circuit Open or Short

Разрыв цепи/высокий
уровень входного сигна-
ла датчика скорости пе-
реднего правого колеса
системы ABS

<См. VDC(diag)-45, КДН C0021 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕ-
РЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0022

072FH
0736H
0737H
0738H
073AH

073CH

Front Right ABS Sensor
Signal

Неверный сигнал датчи-
ка скорости переднего
правого колеса системы
ABS

<См. VDC(diag)-49, КДН C0022 СИГНАЛ ДАТЧИКА ПЕ-
РЕДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0023

06B0H

Front Right ABS Sensor
Circuit Open or Short

Разрыв цепи/высокий
уровень входного сигна-
ла датчика скорости пе-
реднего левого колеса
системы ABS

<См. VDC(diag)-45, КДН C0023 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ ПЕ-
РЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0024

062FH
0636H
0637H
0638H
063AH

063CH

Front Left ABS Sensor
Signal

Неверный сигнал датчи-
ка скорости переднего
левого колеса системы
ABS

<См. VDC(diag)-49, КДН C0024 СИГНАЛ ДАТЧИКА
СКОРОСТИ ПЕРЕДНЕГО ЛЕВОГО КОЛЕСА СИСТЕ-
МЫ ABS, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

C0025

09B0H

Rear Right ABS Sensor
Circuit Open or Short

Разрыв цепи/высокий
уровень входного сигна-
ла датчика скорости
заднего правого колеса
системы ABS

<См. VDC(diag)-45, КДН C0025 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ
ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0026

092FH
0936H
0937H
0938H
093AH

093CH

Rear Right ABS Sensor
Signal

Неверный сигнал датчи-
ка скорости заднего
правого колеса системы
ABS

<См. VDC(diag)-49, КДН C0026 СИГНАЛ ДАТЧИКА
ЗАДНЕГО ПРАВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0027

08B0H

Rear Left ABS Sensor
Circuit Open or Short

Разрыв цепи/высокий
уровень входного сигна-
ла датчика скорости
заднего левого колеса
системы ABS

<См. VDC(diag)-46, КДН C0027 РАЗРЫВ ИЛИ КОРОТ-
КОЕ ЗАМЫКАНИЕ В ЦЕПИ ДАТЧИКА СКОРОСТИ
ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ ABS, Проце-
дура диагностики с использованием кодов диагности-
ки неисправностей (КДН).>

C0028

082FH
0836H
0837H
0838H
083AH

083CH

Rear Left ABS Sensor
Signal

Неверный сигнал датчи-
ка скорости заднего ле-
вого колеса системы
ABS

<См. VDC(diag)-50, КДН C0028 СИГНАЛ ДАТЧИКА
СКОРОСТИ ЗАДНЕГО ЛЕВОГО КОЛЕСА СИСТЕМЫ
ABS, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C0029

0A11H
0A21H
0A42H
0A46H
0A50H

Any of Wheel Sensors
Signal

Неверный сигнал датчи-
ка скорости колеса сис-
темы ABS одного из че-
тырех колес

<См. VDC(diag)-54, КДН C0029 СИГНАЛ ОДНОГО ИЗ
ДАТЧИКОВ СКОРОСТИ КОЛЕС СИСТЕМЫ ABS, Про-
цедура диагностики с использованием кодов диагнос-
тики неисправностей (КДН).>

C0031

0DB8H

0DC0H

FR Hold Valve
Malfunction

Неисправность перед-
него правого впускного
электромагнитного кла-
пана в VDCCM&H/U

<См. VDC(diag)-57, КДН C0031 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ПРАВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

VDC(diag)-41

Список кодов диагностики неисправностей (КДН)

СИСТЕМА ДИНАМИЧЕСКОЙ СТАБИЛИЗАЦИИ (VDC) (ДИАГНОСТИКА)

C0032

0EB8H
0EC0H

FR Pressure Reducing
Valve Malfunction

Неисправность перед-
него правого выпускно-
го электромагнитного
клапана в VDCCM&H/U

<См. VDC(diag)-57, КДН C0032 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ПРАВОГО РЕДУКЦИОННОГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0033

0BB8H
0BC0H

FL Hold Valve
Malfunction

Неисправность перед-
него левого впускного
электромагнитного кла-
пана в VDCCM&H/U

<См. VDC(diag)-57, КДН C0033 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ЛЕВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0034

0CB8H

0CC0H

FL Pressure Reducing
Valve Malfunction

Неисправность перед-
него левого выпускного
электромагнитного кла-
пана в VDCCM&H/U

<См. VDC(diag)-57, КДН C0034 НЕИСПРАВНОСТЬ ПЕ-
РЕДНЕГО ЛЕВОГО РЕДУКЦИОННОГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0035

11B8H
11C0H

RR Hold Valve
Malfunction

Неисправность заднего
правого впускного элек-
тромагнитного клапана
в VDCCM&H/U

<См. VDC(diag)-57, КДН C0035 НЕИСПРАВНОСТЬ
ЗАДНЕГО ПРАВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0036

12B8H
12C0H

RR Pressure Reducing
Valve Malfunction

Неисправность заднего
правого выпускного
электромагнитного кла-
пана в VDCCM&H/U

<См. VDC(diag)-57, КДН C0036 НЕИСПРАВНОСТЬ
ЗАДНЕГО ПРАВОГО РЕДУКЦИОННОГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).

C0037

0FB8H
0FC0H

RL Hold Valve
Malfunction

Неисправность заднего
левого впускного элект-
ромагнитного клапана в
VDCCM&H/U

<См. VDC(diag)-58, КДН C0037 НЕИСПРАВНОСТЬ
ЗАДНЕГО ЛЕВОГО УДЕРЖИВАЮЩЕГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0038

10B8H
10C0H

RL Pressure Reducing
Valve Malfunction

Неисправность заднего
левого выпускного
электромагнитного кла-
пана в VDCCM&H/U

<См. VDC(diag)-58, КДН C0038 НЕИСПРАВНОСТЬ
ЗАДНЕГО ЛЕВОГО РЕДУКЦИОННОГО КЛАПАНА,
Процедура диагностики с использованием кодов диа-
гностики неисправностей (КДН).>

C0039

0FB5H
11B5H
1AB5H

Any One of Four
Solenoid Valves

Неисправность любого
из четырех электромаг-
нитных клапанов

<См. VDC(diag)-58, КДН C0039 НЕИСПРАВНОСТЬ
ЛЮБОГО ИЗ ЧЕТЫРЕХ ЭЛЕКТРОМАГНИТНЫХ КЛА-
ПАНОВ, Процедура диагностики с использованием ко-
дов диагностики неисправностей (КДН).>

C0041

–

Electrical Control
Module

Неисправность блока
управления системы
VDC

<См. VDC(diag)-61, КДН C0041 ECM, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

1620H
1630H

16C0H

Parameter selection
error

Ошибка выбора пара-
метра блока управле-
ния системы VDC

<См. VDC(diag)-62, КДН C0041 ОШИБКА ВЫБОРА ПА-
РАМЕТРА, Процедура диагностики с использованием
кодов диагностики неисправностей (КДН).>

C0042

0316H

031CH

0322H
0324H

Power Supply Voltage
Failure

Сбой в подаче напряже-
ния электропитания

<См. VDC(diag)-63, КДН C0042 НЕПРАВИЛЬНОЕ НА-
ПРЯЖЕНИЕ ЭЛЕКТРОПИТАНИЯ, Процедура диа-
гностики с использованием кодов диагностики неис-
правностей (КДН).>

C0044

2921H

TCM Communication
Circuit

Сбой коммуникации
CAN блока управления
трансмиссией

<См. VDC(diag)-65, КДН C0044 ЦЕПЬ ЛИНИИ СВЯЗИ
TCM, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

C0045

2922H
2932H

Incorrect VDC Control
Module specifications

Неверные технические
характеристики блока
управления системы
VDC

<См. VDC(diag)-66, КДН C0045 НЕВЕРНЫЕ ТЕХНИ-
ЧЕСКИЕ ХАРАКТЕРИСТИКИ БЛОКА УПРАВЛЕНИЯ
СИСТЕМЫ VDC, Процедура диагностики с использо-
ванием кодов диагностики неисправностей (КДН).>

2923H

TCM malfunction

Неисправность блока
управления системы AТ

<См. VDC(diag)-67, КДН C0045 НЕИСПРАВНОСТЬ
TCM, Процедура диагностики с использованием кодов
диагностики неисправностей (КДН).>

КДН

Подроб-
ный код

Дисплей

Содержание диагности-

ки

Ссылка

содержание .. 865 866 867 868 ..
