Subaru Legacy (2008 год). Руководство - часть 826





DS-34

Общая таблица диагностики

СИСТЕМА ВЕДУЩИХ ВАЛОВ

8. Общая таблица диагностики

A: ПРОВЕРКА

ПРИМЕЧАНИЕ:
Вибрация во время движения может возникать из-за несбалансированности колес, неправильного
давления воздуха в шинах, неправильных углов установки колес и т.д.

Проявление неисправности

Возможная причина

Способ устранения

Шум или вибрация от
карданного вала

Центральный подшипник

Проверьте центральный подшипник. <См. DS-12, ЛЮФТ ЦЕНТ-
РАЛЬНОГО ПОДШИПНИКА, ПРОВЕРКА, Карданный вал.>

Биение карданного вала

Проверьте карданный вал на предмет прогиба. <См. DS-12, БИ-
ЕНИЕ КАРДАННОГО ВАЛА, ПРОВЕРКА, Карданный вал.>

Ослабление соединений
или зазор между ними

Проверьте шарниры и соединения. <См. DS-11, ШАРНИРЫ И
СОЕДИНЕНИЯ, ПРОВЕРКА, Карданный вал.>

Проверьте шлиц и подшипник. <См. DS-11, ШЛИЦЫ И ПОД-
ШИПНИК, ПРОВЕРКА, Карданный вал.>

Чрезмерная вибрация ко-
лес

Разбалансировка колес.

Проверьте балансировку колес. <См. WT-7, РЕГУЛИРОВКА, Ба-
лансировка колес.>

Углы установки передних
колес

Проверьте углы установки передних колес. <См. FS-8, ПРО-
ВЕРКА, Углы установки колес.>

Углы установки задних
колес

Проверьте углы установки задних колес. <См. RS-7, ПРОВЕР-
КА, Углы установки колес.>

Передняя стойка

Проверьте переднюю стойку. <См. FS-25, ПРОВЕРКА, Пере-
дняя стойка.>

Задний амортизатор

Проверьте задний амортизатор. <См. RS-17, ПРОВЕРКА, За-
дний амортизатор.>

Передний ведущий вал

Проверьте передний ведущий вал. <См. DS-28, ПРОВЕРКА, Пе-
редний ведущий вал.>

Задний ведущий вал

Проверьте задний ведущий вал. <См. DS-33, ПРОВЕРКА, За-
дний ведущий вал.>

Подшипник узла пере-
дней ступицы

Проверьте подшипник узла передней ступицы. <См. DS-19,
ПРОВЕРКА, Подшипник узла передней ступицы.>

Подшипник узла задней
ступицы

Проверьте подшипник узла задней ступицы. <См. DS-23, ПРО-
ВЕРКА, Подшипник узла задней ступицы.>

Шум со стороны днища
кузова

Разбалансировка колес.

Проверьте балансировку колес. <См. WT-7, РЕГУЛИРОВКА, Ба-
лансировка колес.>

Углы установки передних
колес

Проверьте углы установки передних колес. <См. FS-8, ПРО-
ВЕРКА, Углы установки колес.>

Углы установки задних
колес

Проверьте углы установки задних колес. <См. RS-7, ПРОВЕР-
КА, Углы установки колес.>

Передняя стойка

Проверьте переднюю стойку. <См. FS-25, ПРОВЕРКА, Пере-
дняя стойка.>

Задний амортизатор

Проверьте задний амортизатор. <См. RS-17, ПРОВЕРКА, За-
дний амортизатор.>

ABS-2

Общие сведения

ABS

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Описание

Технические характеристики или

идентификация

Датчик скорости
колеса системы
ABS

Зазор датчика скорости колеса систе-
мы ABS (для справки)

Передние колеса

0,77 — 1,43 мм (0,030 — 0,056 дюйма)

Задние колеса

0,64 — 1,56 мм (0,025 — 0,061 дюйма)

Идентификация жгута
проводов (метка, цвет)

Передние
колеса

Правое

K1 (Белый)

Левое

K2 (Желтый)

Задние ко-
леса

Правое

K5 (Белый)

Левое

K6 (Желтый)

Датчик ускорения

Напряжение датчика ускорения

2,3

±0,2 В

Идентификация
ABSCM & H/U

AT (Кроме OUTBACK)

JG

MT (Кроме OUTBACK)

JH

AT (OUTBACK)

JK

MT (OUTBACK)

JM

ABS-3

Общие сведения

ABS

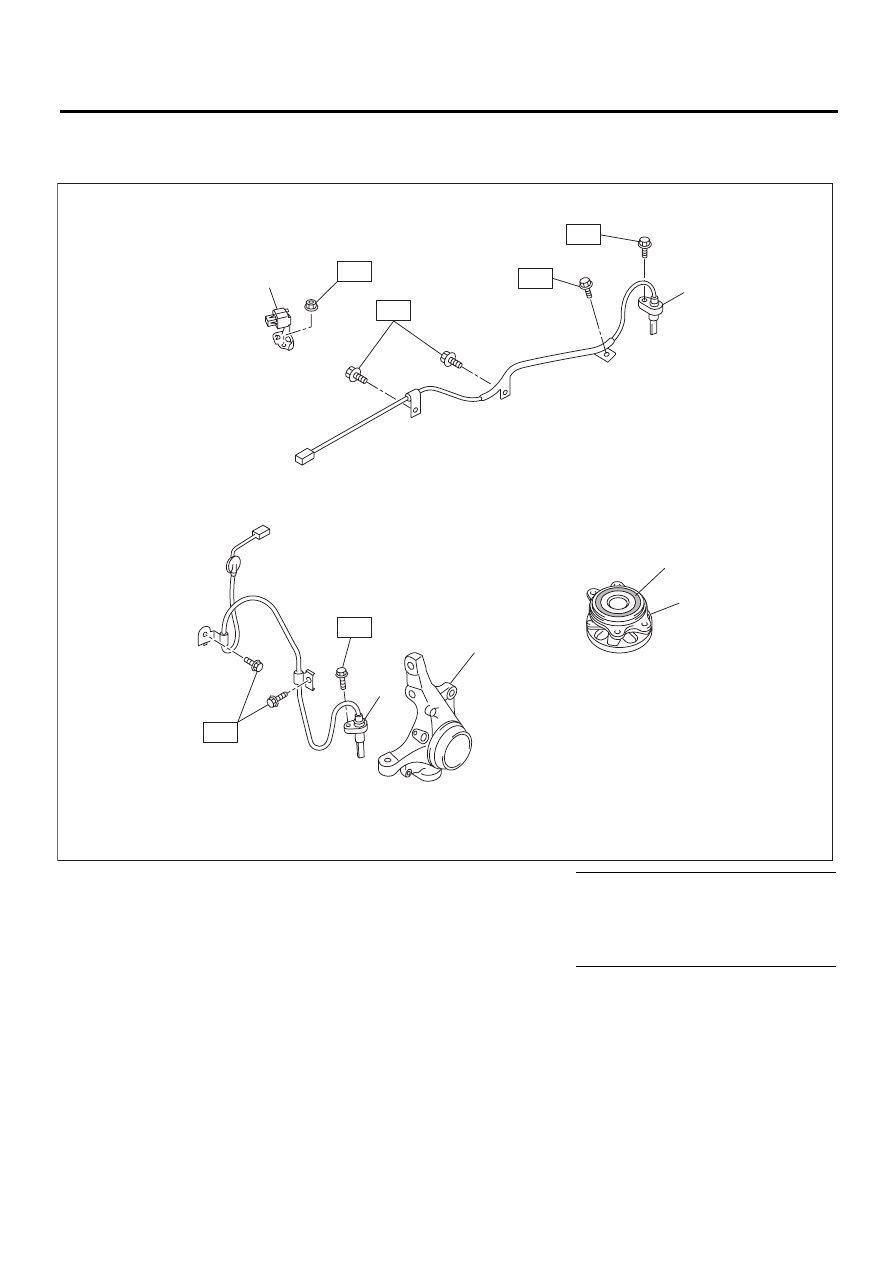

B: УЗЕЛ

1. ДАТЧИК СКОРОСТИ КОЛЕСА СИСТЕМЫ ABS

(1)

Датчик  ускорения

(4)

Датчик скорости левого заднего
колеса системы ABS

Момент затяжки: Нм (кгс-м, фунт-си-
ла-фут)

(2)

Датчик скорости переднего ле-
вого колеса системы ABS

(5)

Подшипник ступицы

T1: 7,5 (0,76, 5,5)

(3)

Поворотный кулак

(6)

Магнитный шифратор

T2: 33, 3,4 и 24,3

T1

ABS00380

T2

T1

(1)

(5)

(4)

(3)

(2)

T2

T1

(6)

T2
