DS-2

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

1. Общие сведения

A: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

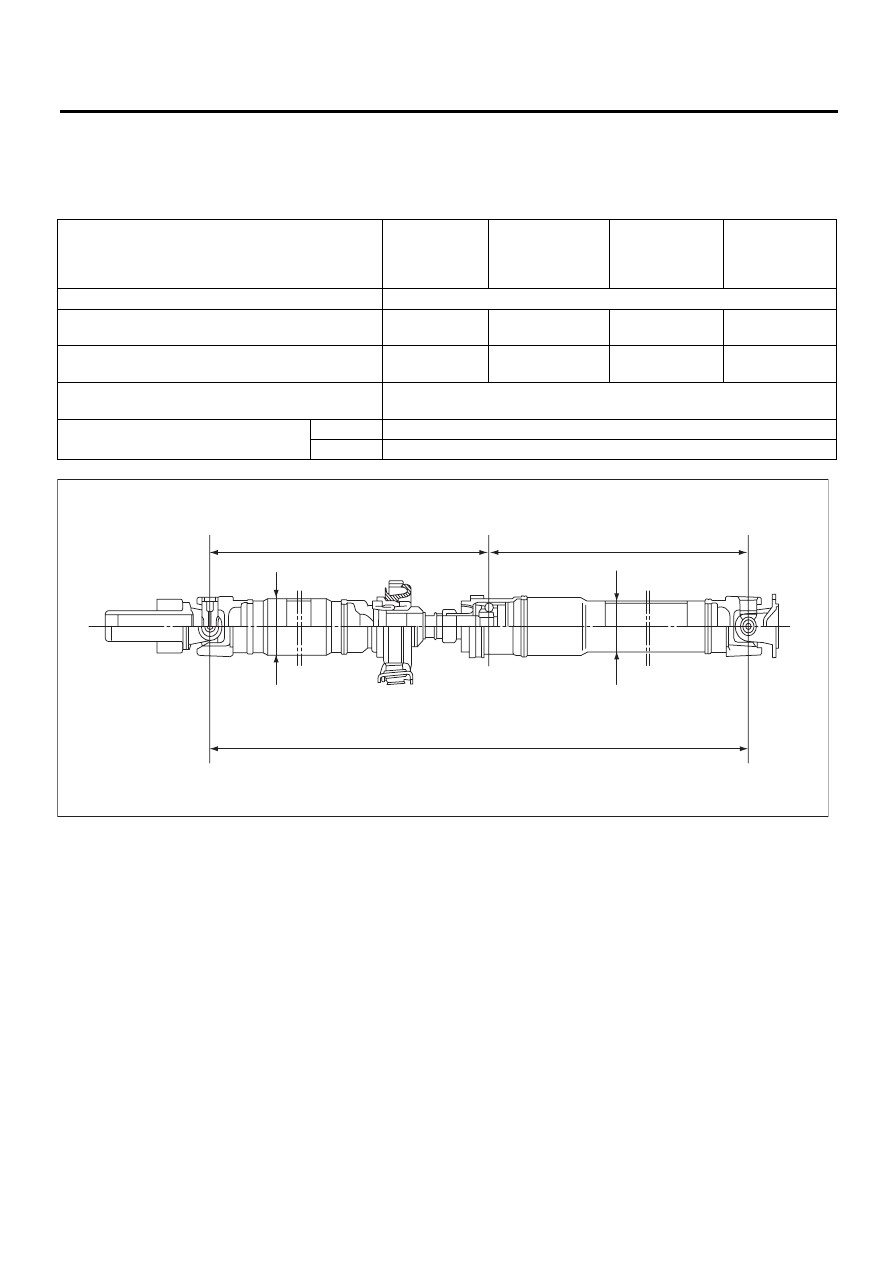

1. КАРДАННЫЙ ВАЛ

Модель

5MT (пятисту-

пенчатая ме-

ханическая

трансмиссия)

4AT (четырех-

ступенчатая ав-

томатическая

трансмиссия)

5АТ (пятисту-

пенчатая авто-

матическая

трансмиссия)

6МТ (шестисту-

пенчатая меха-

ническая

трансмиссия)

Тип карданного вала

EDJ

Длина карданного вала: L

мм

(дюймов)

1483 (58,39)

1423 (56,02)

1310 (51,57)

1423 (56,02)

Длина от шарнира до шарнира перед-
него карданного вала: L

1

мм

(дюймов)

735 (28,9)

675 (26,6)

562 (22,1)

675 (26,6)

Длина от шарнира до шарнира задне-
го карданного вала: L

2

мм

(дюймов)

748 (29,4)

Наружный диаметр трубы:

мм

(дюймов)

D

1

63,5 (2,50)

D

2

57,5 (2,26)

D1

D2

L

L1

L2

DS-00432

DS-3

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

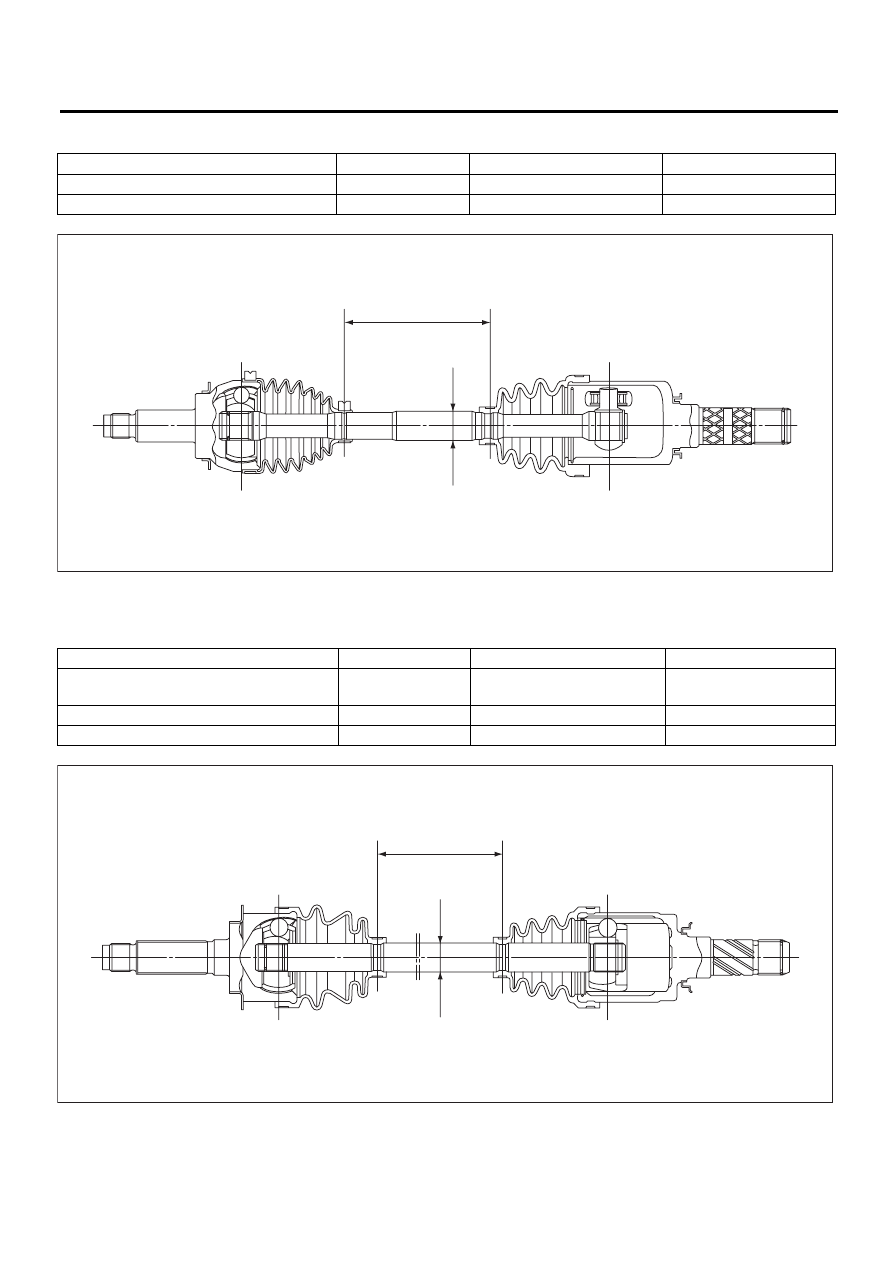

2. УЗЕЛ ПЕРЕДНЕГО ВЕДУЩЕГО ВАЛА

3. УЗЕЛ ЗАДНЕГО ВЕДУЩЕГО ВАЛА

Модель

Тип ведущего вала

Диаметр оси

φ D мм (дюймов) Длина оси L мм (дюймов)

6MT с турбонаддувом двигателя, 3.0 L 6MT

EBJ+PTJ

26 (1,0)

336,2 (13,24)

другие модели, кроме указанных выше

EBJ+PTJ

26 (1,0)

349,6 (13,76)

(A)

Диаметр оси

(B)

Длина оси





Модель

Тип ведущего вала Диаметр оси

φ D мм (дюймов) Длина оси L мм (дюймов)

2.0 L без турбонаддува (Кроме автомоби-
лей с системой VDC)

BJ+DOJ

22 (0,87)

382 (15,04)

6MT с турбонаддувом

EBJ+DOJ

22 (0,87)

331,8 (13,06)

другие модели, кроме указанных выше

EBJ+DOJ

22 (0,87)

375,1 (14,77)

(A)

Диаметр оси

(B)

Длина оси





DS-00227

(B)

(A)

DS-00228

(A)

(B)

DS-4

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

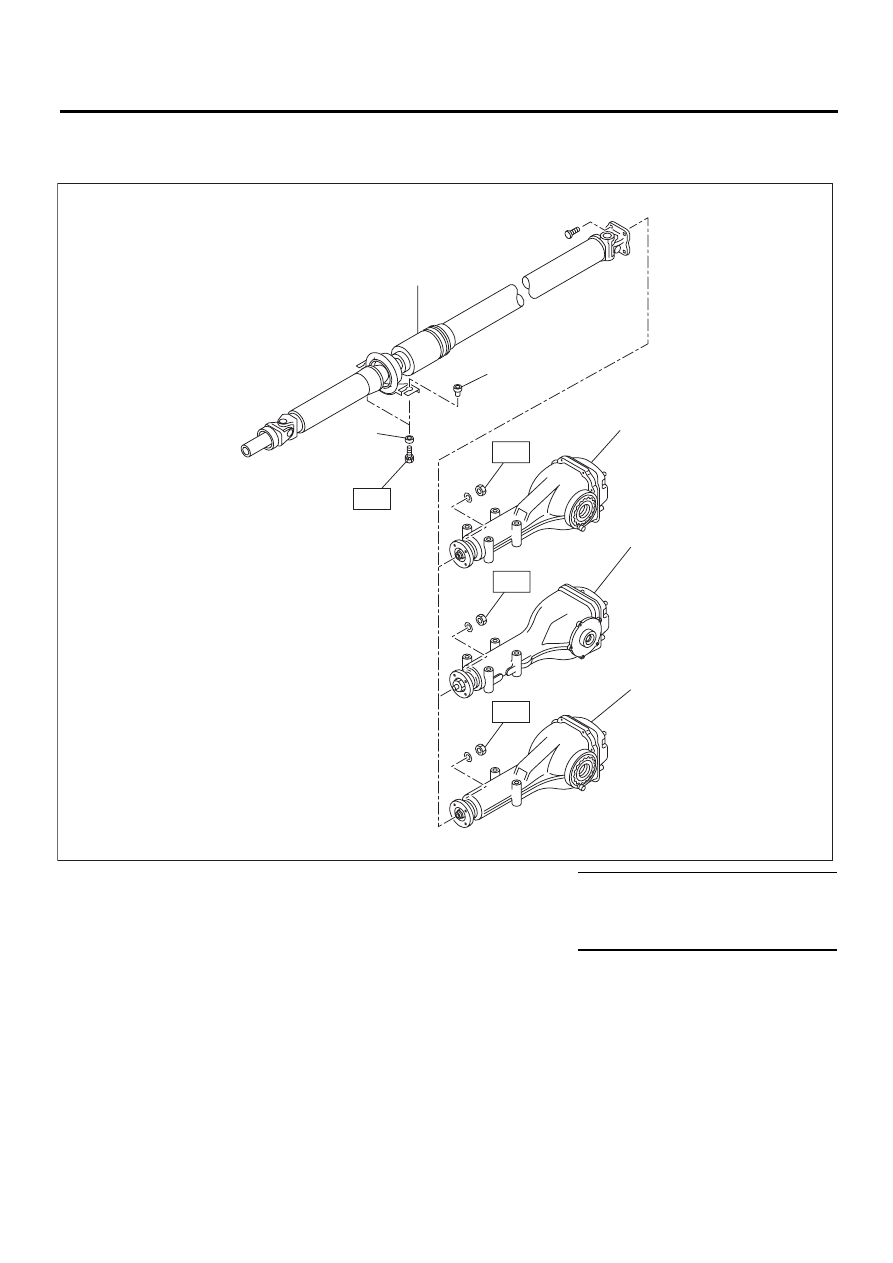

B: УЗЕЛ

1. КАРДАННЫЙ ВАЛ

(1)

Карданный вал

(4) Задний дифференциал (тип T)

Момент затяжки: Нм (кгс-м, фунт-си-
ла фут)

(2)

Втулка

(5) Задний дифференциал (тип VA2)

T1: 31 (3,2, 23,1)

(3)

Задний дифференциал (тип VA1)





T2: 52 (5,3, 38,3)

DS-00229

(2)

(2)

T2

(1)

(3)

T1

T1

(4)

(5)

T1

DS-5

Общие сведения

СИСТЕМА ВЕДУЩИХ ВАЛОВ

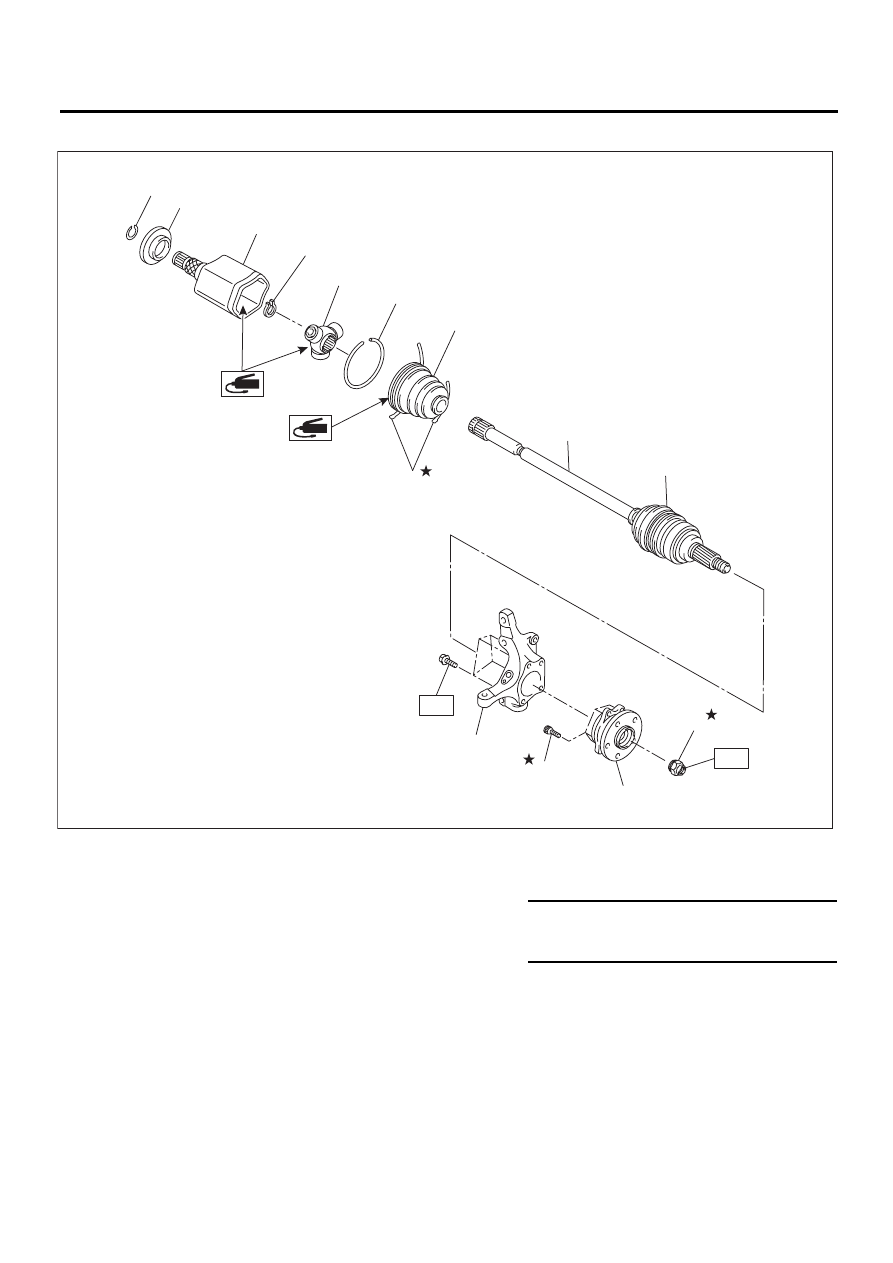

2. ПЕРЕДНЯЯ ПОЛУОСЬ

(1)

Стопорное пружинное кольцо

(7)

Хомут пыльника

(13)

Подшипник узла передней ступицы

(2)

Отражательная пластина

(8)

Пыльник (PTJ)

(14)

Гайка полуоси

(3)

Внешняя обойма (PTJ)

(9)

Пыльник (EBJ)





(4)

Пружинное стопорное кольцо

(10)

Узел вала EBJ

Момент затяжки: Нм (кгс-м, фунт-сила фут)

(5)

Цапфа

(11)

Поворотный кулак

T1: 220 (22,4, 162)

(6)

Пружинное стопорное кольцо

(12)

Болт ступицы

T2: 65 (6,6, 47,9)

(3)

(2)

(1)

(13)

(4)

(5)

(14)

(9)

(10)

(12)

(7)

(6)

(11)

T2

T1

(8)

DS-00232
