DI-72

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

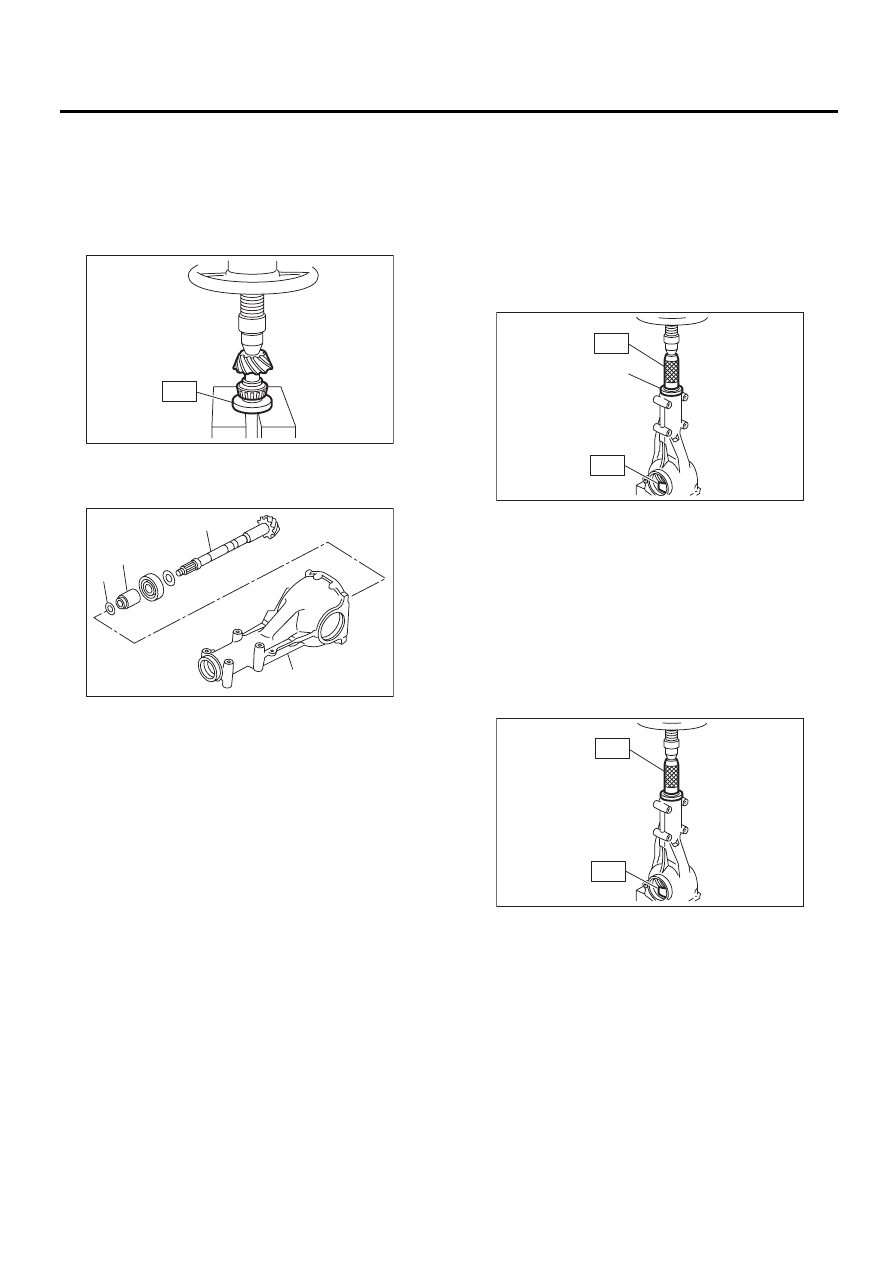

3) Установите выбранную шайбу регулировки
высоты ведущей шестерни на ведущую шес-
терню, и с помощью специального инструмента
установите конический подшипник на место.
Специальный инструмент
498175500

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

4) Вставьте ведущую шестерню в картер диф-
ференциала и установите выбранные втулку и
шайбу регулировки предварительного натяга.

5) Запрессуйте передний конический подшип-
ник в картер с помощью специальных инстру-
ментов ST1, ST2 и втулки.
Специальный инструмент ST1

399780104

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

Специальный инструмент ST2

899580100

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

ST

32285AA000

ВТУЛКА

6) Вставьте втулку, затем запрессуйте направ-
ляющий подшипник с помощью специальных
инструментов ST1 и ST2.
Специальный инструмент ST1

399780104

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

Специальный инструмент ST2

899580100

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

(A) Ведущая шестерня

(B) Втулка регулировки предварительного натяга под-

шипника

(C) Шайба регулировки предварительного натяга под-

шипника

(D) Картер дифференциала

DI-00085

ST

DI-00156

(D)

(A)

(B)

(C)

(A) ВТУЛКА (фирменные детали SUBARU)

DI-00468

ST2

ST1

(A)

DI-00088

ST2

ST1

DI-73

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

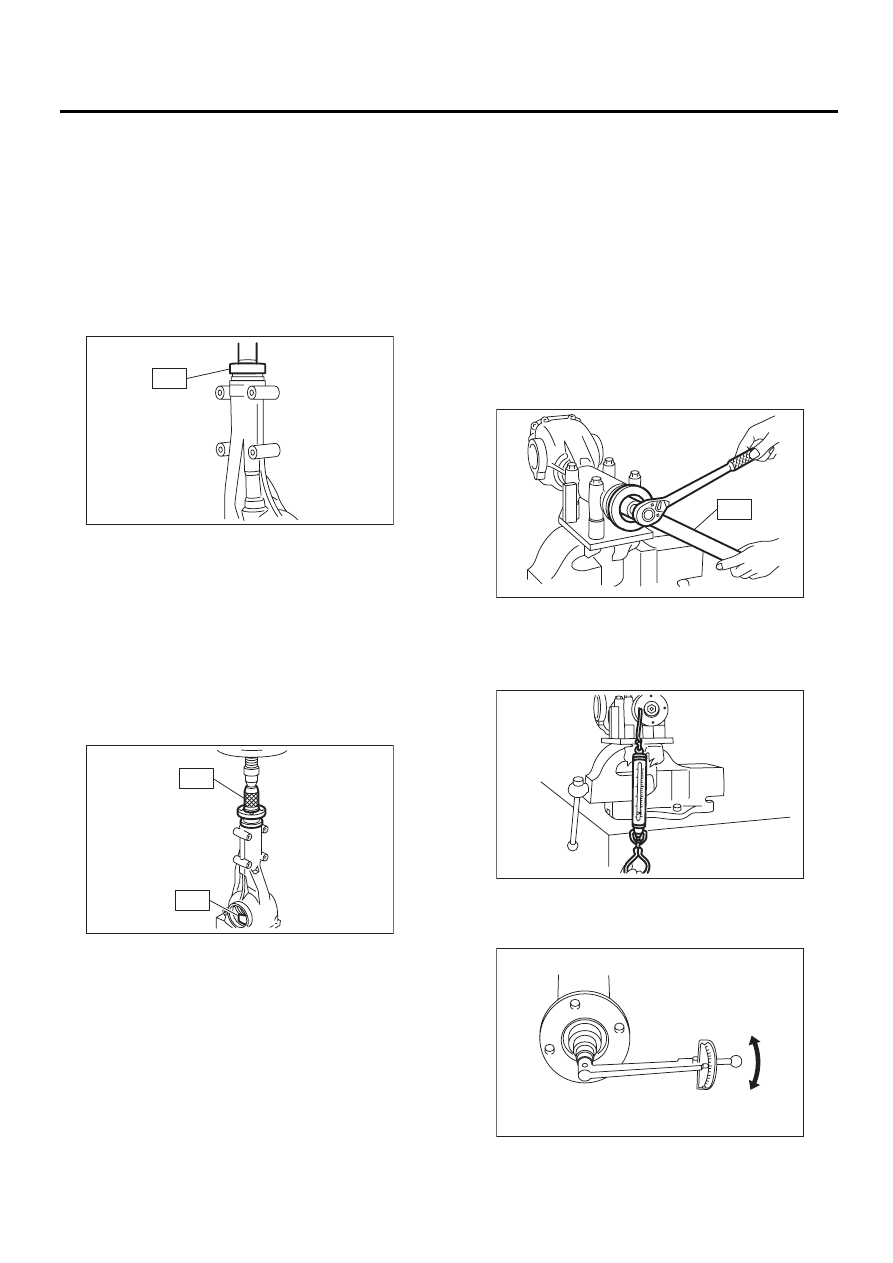

7) С помощью специального инструмента уста-
новите новый сальник.

ПРИМЕЧАНИЕ:
• Запрессовывайте до тех пор, пока край саль-
ника не войдет на 1 мм (0,04 дюйма) внутрь от
края картера.
• Нанесите на кромки сальника консистент-
ную смазку.
Специальный инструмент
498447120

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

8) Запрессуйте соединительный фланец с помо-
щью специальных инструментов ST1 и ST2.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не повре-
дить подшипник.
Специальный инструмент ST1

899874100

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

Специальный инструмент ST2

399780104

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

9) Наживите новую самоконтрящуюся гайку и
используйте специальный инструмент для ус-
тановки соединительных фланцев, затем затя-
ните гайку.

ПРИМЕЧАНИЕ:
Перед установкой гайки нанесите на ее резьбу
герметик.

ГЕРМЕТИКИ

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

Специальный инструмент
498427200

КЛЮЧ ФЛАНЦА

Момент затяжки:

191 Нм (19,5 кгс-м, 141,0 фунт-сила-фут)

10) Проверьте начальный момент и начальную
нагрузку.

Начальная нагрузка:

12,7 — 32,2 Н (1,3 — 3,3 кгс, 2,9 — 7,2 фунтов)

Начальный момент:

0,48 — 1,22 Нм (0,05 — 0,12 кгс, 0,35 —
0,90 фунт-сила-фут)

DI-00089

ST

DI-00090

ST1

ST2

DI-00161

ST

DI-00152

DI-00481

DI-74

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

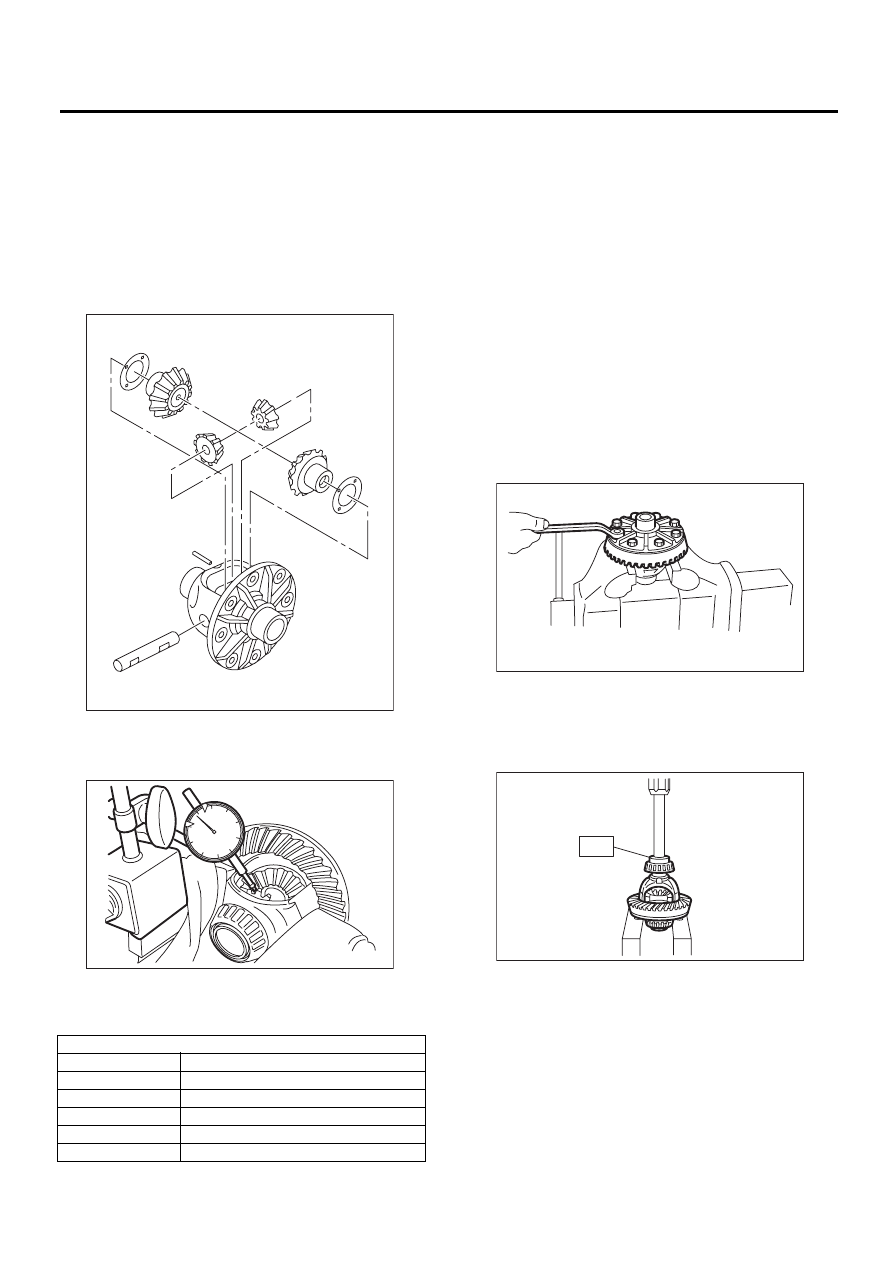

11) Сборка корпуса дифференциала
Установите полуосевые шестерни и сателлиты
с упорными шайбами и осью сателлитов в кор-
пус дифференциала.
ПРИМЕЧАНИЕ:
• Перед установкой нанесите трансмиссион-
ное масло на обе стороны шайбы и на вал полу-
осевой шестерни.
• Вставьте вал сателлитов в корпус дифферен-
циала, совмещая отверстия стопорного штифта.

(1) Измерьте зазор полуосевой шестерни.

Зазор полуосевой шестерни:

0,05 — 0,15 мм (0,002 — 0,006 дюйма)

(2) Отрегулируйте зазор полуосевой шес-
терни до нормативного, подобрав упорную
шайбу полуосевой шестерни.

(3) Проверьте состояние вращения после
нанесения масла на поверхность зубьев
шестерни и упорные поверхности.
(4) После установки стопорного штифта ве-
дущей шестерни в корпус дифференциала,
накерните обе стороны отверстия, чтобы
предотвратить выпадение штифта.

12) Установите гипоидную ведомую шестерню
на корпус дифференциала.

ПРИМЕЧАНИЕ:
• Перед установкой болтов нанесите на резь-
бу болтов герметик.

ГЕРМЕТИКИ

THREE BOND 1324 (Деталь № 004403042)
или эквивалентный

• Затягивайте болты по диагонали.

Момент затяжки:

62 Нм (6,3 кгс-м, 45,8 фунт-сила-фут)

13) С помощью специального инструмента за-
прессуйте боковой подшипник в корпус диф-
ференциала.
Специальный инструмент
498485400

ОПРАВКА

Упорная шайба полуосевой шестерни

Номер детали

Толщина, мм (дюймов)

803135011

0,925 — 0,950 (0,0364 — 0,0374)

803135012

0,950 — 0,975 (0,0374 — 0,0384)

803135013

0,975 — 1,000 (0,0384 — 0,0394)

803135014

1,000 — 1,025 (0,0394 — 0,0404)

803135015

1,025 — 1,050 (0,0404 — 0,0413)

DI-00239

DI-00240

DI-00068

DI-00095

ST

DI-75

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

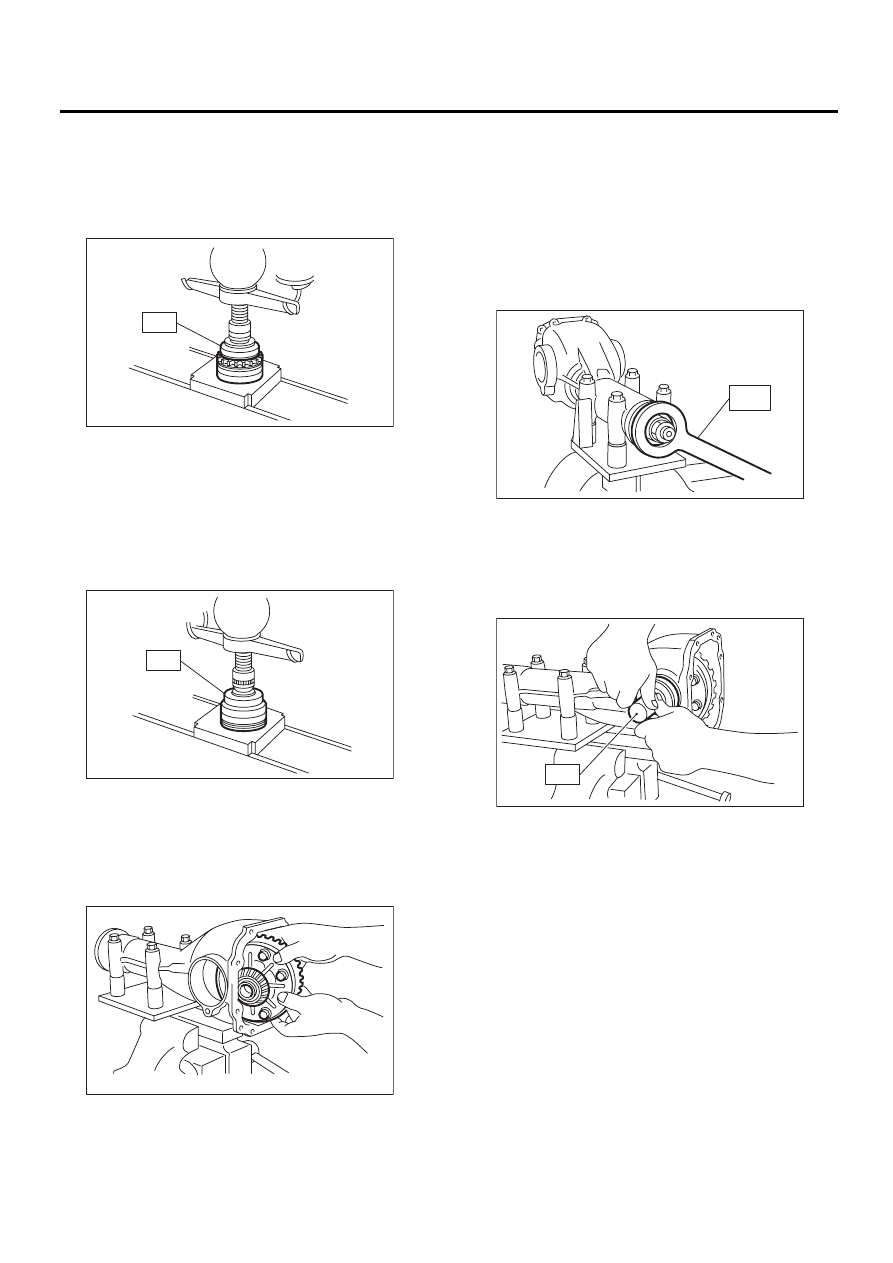

14) Проведите сборку бокового держателя.

(1) Установите в правый и левый держате-
ли сальники.

Специальный инструмент
498447100

ПРИСПОСОБЛЕНИЕ
ДЛЯ УСТАНОВКИ

(2) Установите в правый и левый держате-
ли обоймы подшипников.

Специальный инструмент
398477702

ОПРАВКА

ОСТОРОЖНО:
Убедитесь в правильной сборке правого и
левого сальников, наружных обойм и кону-
сов подшипников.

(3) Установите узел дифференциала на
картер дифференциала в порядке, обратом
порядку разборки.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не допус-
тить ударов зубьев по картеру.

(4) Для установки, временно затяните пра-
вый и левый боковые держатели на карте-
ре дифференциала.

15) Выполните регулировку зазора между ги-
поидной ведомой шестерней и ведущей шес-
терней и регулировку предварительного натя-
га боковых подшипников дифференциала.

(1) Для того чтобы боковые подшипники
дифференциала лучше встали на место,
проверните специальным инструментом ве-
дущую шестерню.

Специальный инструмент

4

98427200

КЛЮЧ ФЛАНЦА

(2) При помощи специального инструмента,
закрутите левый боковой держатель до
легкого контакта.

Специальный инструмент
18630AA010

ДЕРЖАТЕЛЬ КОМПЛЕК-
ТА КЛЮЧА

(3) Ослабьте боковой держатель гипоидной
ведомой шестерни примерно на 1 и 1/2 зуба,
и затяните боковой держатель с другой сто-
роны примерно на 2 зуба [в итоге боковой де-
ржатель гипоидной ведомой шестерни смес-
тится назад (примерно на 1 и 1/2 зуба) + при-
мерно 1/2 зуба].
[Расстояние ослабления бокового держате-
ля (со стороны гипоидной ведомой шестер-
ни) + 1/2 зуба]. Именно эти + 1/2 зуба и дают
предварительный натяг.

DI-00166

ST

DI-00167

ST

DI-00134

DI-00169

ST

DI-00133

ST
