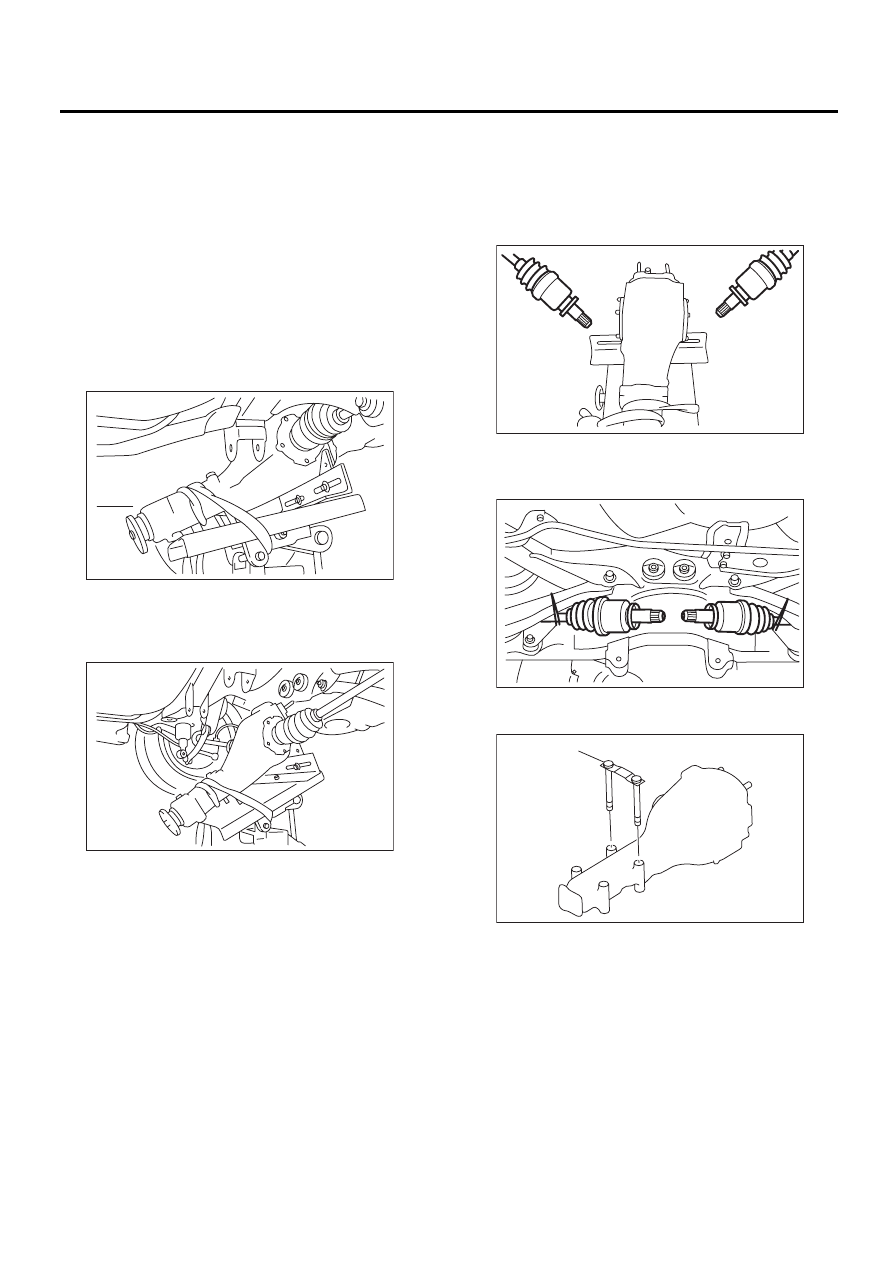

DI-60

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

13) Снимите переднюю балку заднего диффе-
ренциала.
14) Закрепите задний дифференциал с помо-
щью ленты.
15) Ослабьте самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.
16) Снимите резьбовую шпильку заднего диф-
ференциала с втулки задней поперечной балки.

ПРИМЕЧАНИЕ:
При снятии резьбовой шпильки тщательно от-
регулируйте угол и положение подъемника
трансмиссии и, при необходимости, стойку
подъемника.

17) После снятия резьбовой шпильки с задней
поперечной балки опустите стойку трансмисси-
онного домкрата. Задний ведущий вал не дол-
жен соприкасаться с болтом поперечной тяги.

18) Извлеките полуось из заднего дифферен-
циала.

ПРИМЕЧАНИЕ:
Если извлечь полуось из заднего дифференци-
ала затруднительно, воспользуйтесь монти-
ровкой.

19) Опустите трансмиссионный домкрат.
20) Закрепите задний ведущий вал на попереч-
ной тяге с помощью проволоки.

21) Снимите пластину балки заднего диффе-
ренциала с заднего дифференциала.

DI-00400

DI-00392

(A) Пластина балки заднего дифференциала

DI-00276

DI-00277

DI-00359

(A)

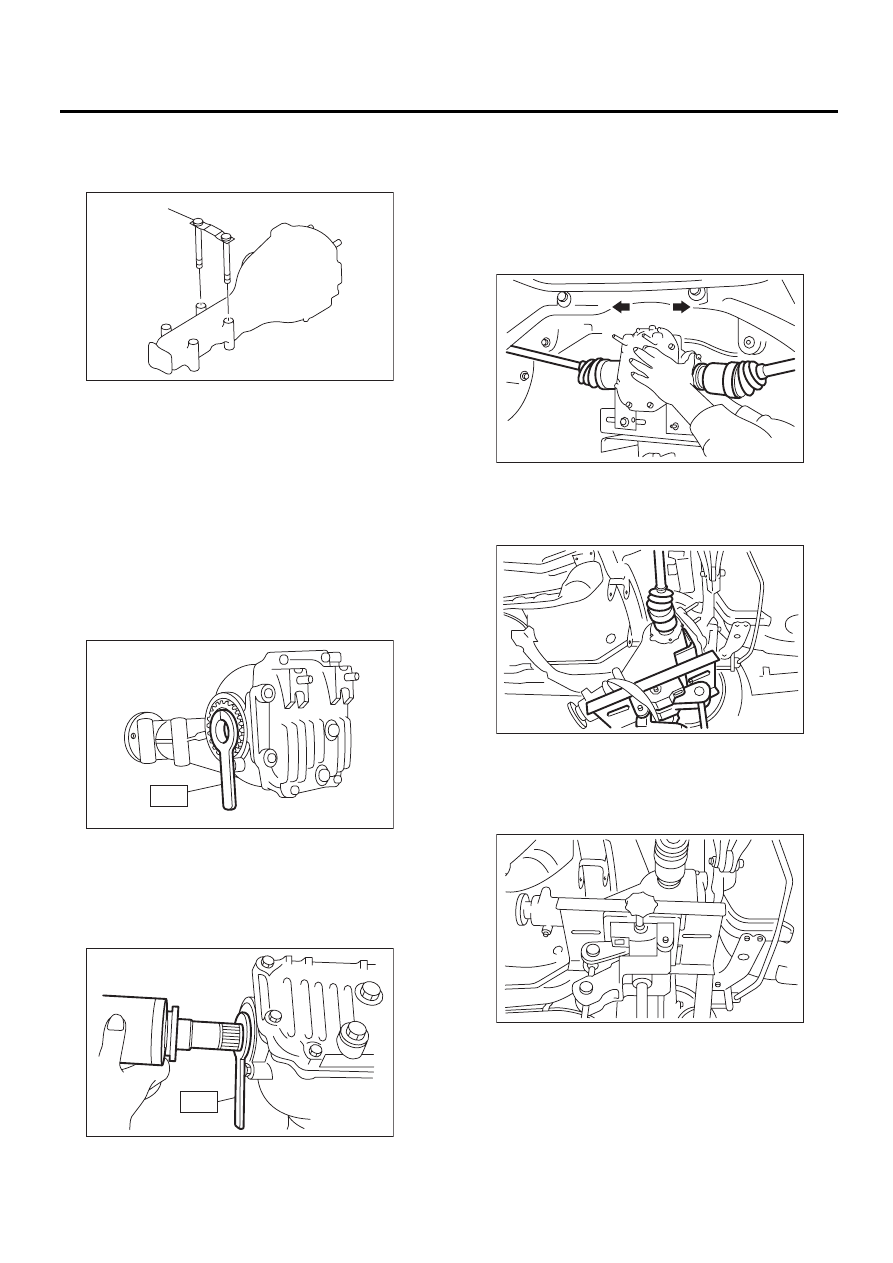

DI-61

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

B: УСТАНОВКА

1) Вставьте пластину балки заднего диффе-
ренциала в задний дифференциал.

2) Установите задний дифференциал на подъ-
емник трансмиссии.

ПРИМЕЧАНИЕ:
Закрепите задний дифференциал на подъем-
нике трансмиссии с помощью ленты.
3) Установите на задний дифференциал специ-
альный инструмент.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПО-
СОБЛЕНИЕ ДЛЯ САЛЬ-
НИКА

4) Вставьте шлицевой вал до входа шлицевой
части внутрь бокового сальника.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПО-
СОБЛЕНИЕ ДЛЯ САЛЬ-
НИКА

5) Снимите специальный инструмент с заднего
дифференциала.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПО-
СОБЛЕНИЕ ДЛЯ САЛЬ-
НИКА

6) Надавите на задний дифференциал, чтобы
вставить полуось в задний дифференциал.

7) При необходимости, отрегулируйте подъем-
ник трансмиссии и надлежащим образом
вставьте резьбовую шпильку заднего диффе-
ренциала во втулку задней поперечной балки.

8) После установки резьбовой шпильки задне-
го дифференциала во втулку задней попереч-
ной балки, поднимите трансмиссионный домк-
рат и совместите задний дифференциал с
участком его установки.

(A) Пластина балки заднего дифференциала

DI-00359

(A)

DI-00300

ST

DI-00289

ST

DI-00281

DI-00393

DI-00283

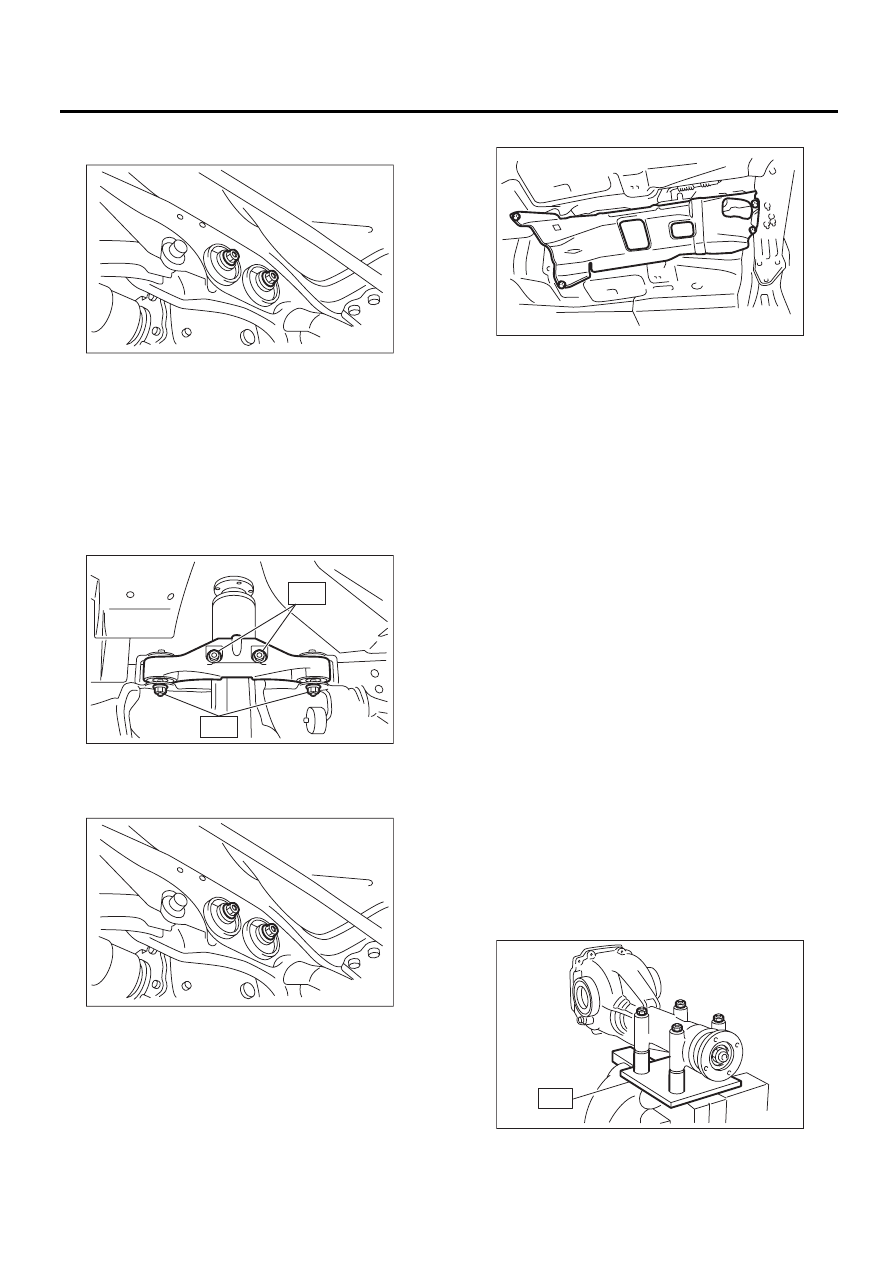

DI-62

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

9) Временно затяните новую самоконтрящую-
ся гайку на задней поперечной балке.

10) Снимите ленту с заднего дифференциала.
Поднимайте задний дифференциал до тех пор,
пока он не отделится от подъемника трансмис-
сии.
11) Установите переднюю балку заднего диф-
ференциала, используя новую самоконтрящу-
юся гайку.

Момент затяжки:

T1: 50 Нм (5,1 кгс-м, 36,9 фунт-сила-фут)
T2: 110 Нм (11,2 кгс-м, 81 фунт-сила-фут)

12) Затяните самоконтрящуюся гайку.

Момент затяжки:

70 Нм (7,1 кгс-м, 51,6 фунт-сила-фут)

13) Опустите трансмиссионный домкрат.
14) Установите карданный вал.
<См. DS-11, УСТАНОВКА, Карданный вал.>

15) Установите крышку теплозащитного экрана.

16) Установите заднюю выхлопную трубу и глу-
шитель.
• Модель DOHC 2.0 L
<См. EX(H4DO)-6, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H4DO)-8, УСТАНОВ-
КА, Глушитель.>
• Модель DOHC 2.0 L турбо
<См. EX(H4DOTC)-12, УСТАНОВКА, Задняя
выхлопная труба.> <См. EX(H4DOTC)-14, УС-
ТАНОВКА, Глушитель.>
• Модель 3.0 L
<См. EX(H6DO)-7, УСТАНОВКА, Задняя вы-
хлопная труба.> <См. EX(H6DO)-10, УСТАНОВ-
КА, Глушитель.>

C: РАЗБОРКА

1. ТИП VA1

Чтобы определить истинную причину неис-
правности, перед проведением разборки про-
верьте следующие пункты.
• Контакт зубьев и зазор между гипоидной ве-
домой шестерней и ведущей шестерней.
• Биение гипоидного ведомого зубчатого коле-
са на задней поверхности
• Общий предварительный натяг ведущей
шестерни
1) Закрепите специальный инструмент в тис-
ках и установите на специальный инструмент
узел дифференциала.
Специальный инструмент
398217700

УСТАНОВОЧНЫЙ НА-
БОР

DI-00269

DI-00395

T1

T2

DI-00269

AT-01331

DI-00129

ST

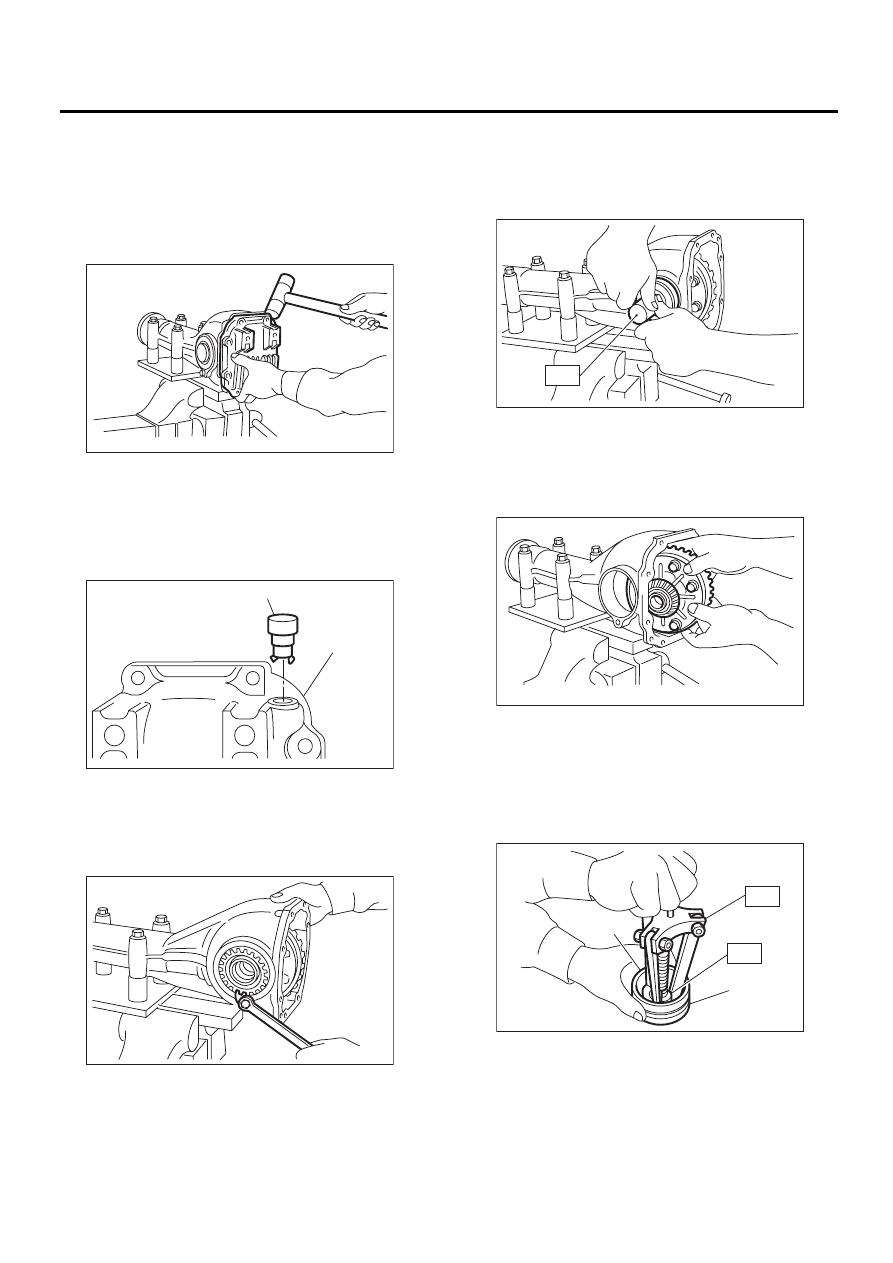

DI-63

Задний дифференциал (тип VA)

ДИФФЕРЕНЦИАЛЫ

2) Отверните сливную пробку и пробку заливно-
го отверстия и слейте трансмиссионное масло.
3) Снимите заднюю крышку, отвернув крепеж-
ные болты.

ПРИМЕЧАНИЕ:
Снимите крышку, постукивая по ней пластико-
вым молотком.

4) Снимите крышку сапуна.

ПРИМЕЧАНИЕ:
• Без необходимости менять крышку сапуна
не следует.
• В случае если крышка сапуна снималась, за-
мените ее.

5) Снимите правую и левую стопорные пласти-
ны.

6) Снимите правый и левый боковые держате-
ли с помощью специального инструмента.
Специальный инструмент
18630AA010

ДЕРЖАТЕЛЬ КОМПЛЕК-
ТА КЛЮЧА

7) Извлеките узел корпуса дифференциала из
картера дифференциала.

ПРИМЕЧАНИЕ:
Соблюдайте осторожность, чтобы не допус-
тить ударов зубьев по картеру.

8) При помощи специальных инструментов ST1
и ST2 снимите обоймы подшипников с правого
и левого держателей.
Специальный инструмент
ST1

499705401

УЗЕЛ СЪЕМНИКА

Специальный инструмент
ST2

499705404

ОПОРА

(A) Крышка сапуна

(B) Задняя крышка

DI-00130

DI-00131

(A)

(B)

DI-00132

(A) Обойма подшипника

(B) Боковой держатель

DI-00133

ST

DI-00134

DI-00135

ST1

ST2

(B)

(A)
