DI-28

Узел переднего дифференциала

ДИФФЕРЕНЦИАЛЫ

3. Узел переднего

дифференциала

A: ПРИМЕЧАНИЕ

1. МОДЕЛЬ AT

• 4AT
Информацию о переднем дифференциале моде-
ли 4AT смотрите в разделе “4AT”.  <См. 4AT-114,
Узел переднего дифференциала.>
• 5AT
Информацию о переднем дифференциале моде-
ли 4AT смотрите в разделе “5AT”. <См. 5AT-95,
Узел переднего дифференциала.>

2. МОДЕЛЬ MT

• 5MT:
Информацию о переднем дифференциале мо-
дели 5MT смотрите в разделе “5MT”. <См.
5MT-82, Узел переднего дифференциала.>
• 6MT
Информацию о переднем дифференциале мо-
дели 6MT смотрите в разделе “6MT”. <См.
6MT-100, Узел переднего дифференциала.>

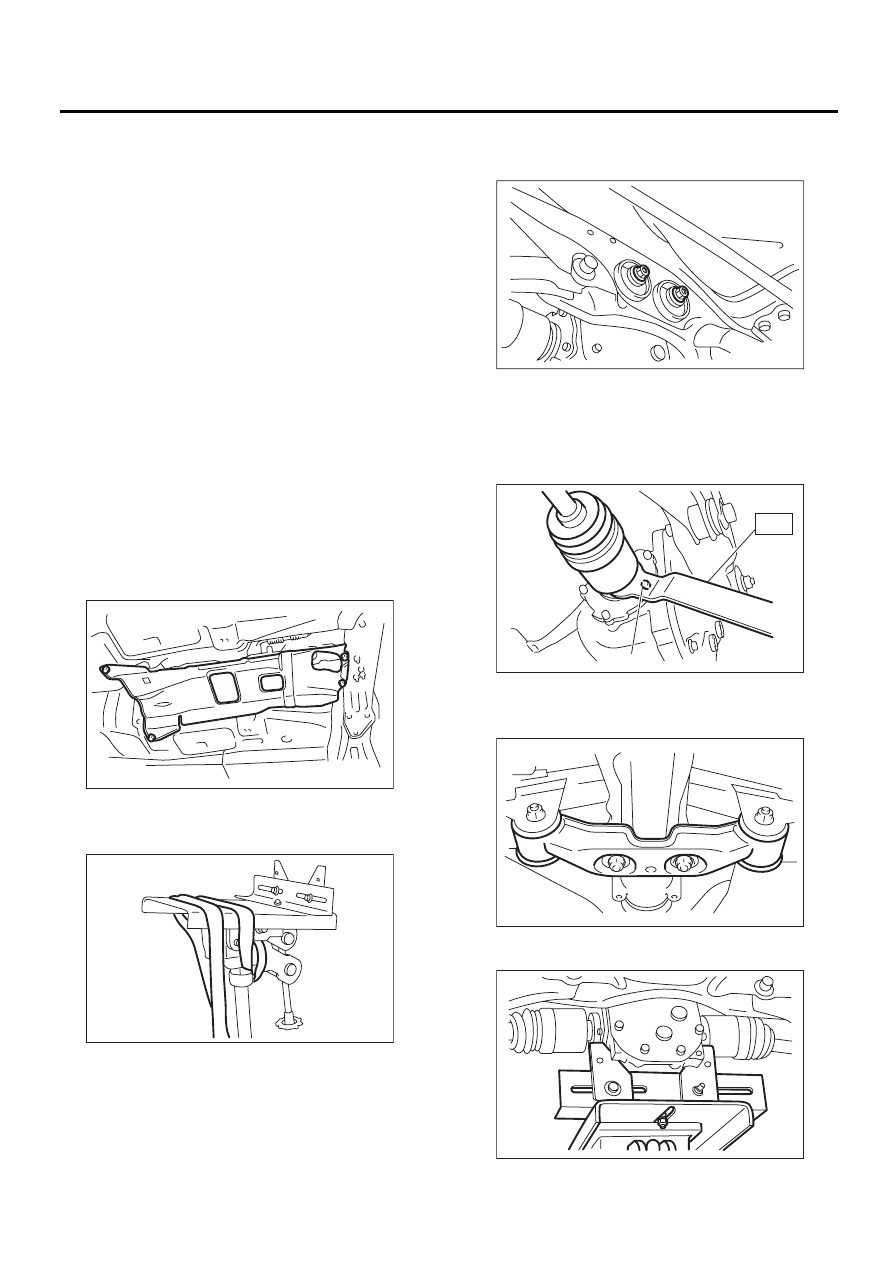

DI-29

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

4. Задний дифференциал

(тип T)

A: СНЯТИЕ

1) Отсоедините провод массы от аккумулятора.
2) Установите рычаг селектора или рычаг пере-
ключения передач в нейтральное положение.
3) Отпустите стояночный тормоз.
4) Поднимите автомобиль на подъемнике.
5) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модель DOHC 2.0 L <См. EX(H4DO)-6, СНЯ-
ТИЕ, Задняя выхлопная труба.>
<См. EX(H4DO)-8, СНЯТИЕ, Глушитель.>
• Модель SOHC 2.0 L <См. EX(H4SO)-8, СНЯ-
ТИЕ, Задняя выхлопная труба.>
<См. EX(H4SO)-10, СНЯТИЕ, Глушитель.>
• Модель DOHC 2.0 L турбо
<См. EX(H4DOTC)-12, СНЯТИЕ, Задняя вы-
хлопная труба.> <См. EX(H4DOTC)-14, СНЯ-
ТИЕ, Глушитель.>
• Модель 3.0 L <См. EX(H6DO)-7, СНЯТИЕ, За-
дняя выхлопная труба.> <См. EX(H6DO)-9,
СНЯТИЕ, Глушитель.>
6) Снимите крышку теплозащитного экрана.

7) Снимите карданный вал.
<См. DS-10, СНЯТИЕ, Карданный вал.>
8) Подготовьте подъемник трансмиссии и ленту.

9) Ослабьте самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.

10) Отсоедините шарнир DOJ заднего ведуще-
го вала от заднего дифференциала с помощью
специального инструмента.
Специальный инструмент
28099PA100

СЪЕМНИК ВЕДУЩЕГО
ВАЛА

11) Снимите переднюю балку заднего диффе-
ренциала.

12) Подоприте задний дифференциал транс-
миссионным домкратом.

AT-01331

DI-00268

(A) Болт

DI-00269

DI-00270

(A)

ST

DI-00358

DI-00273

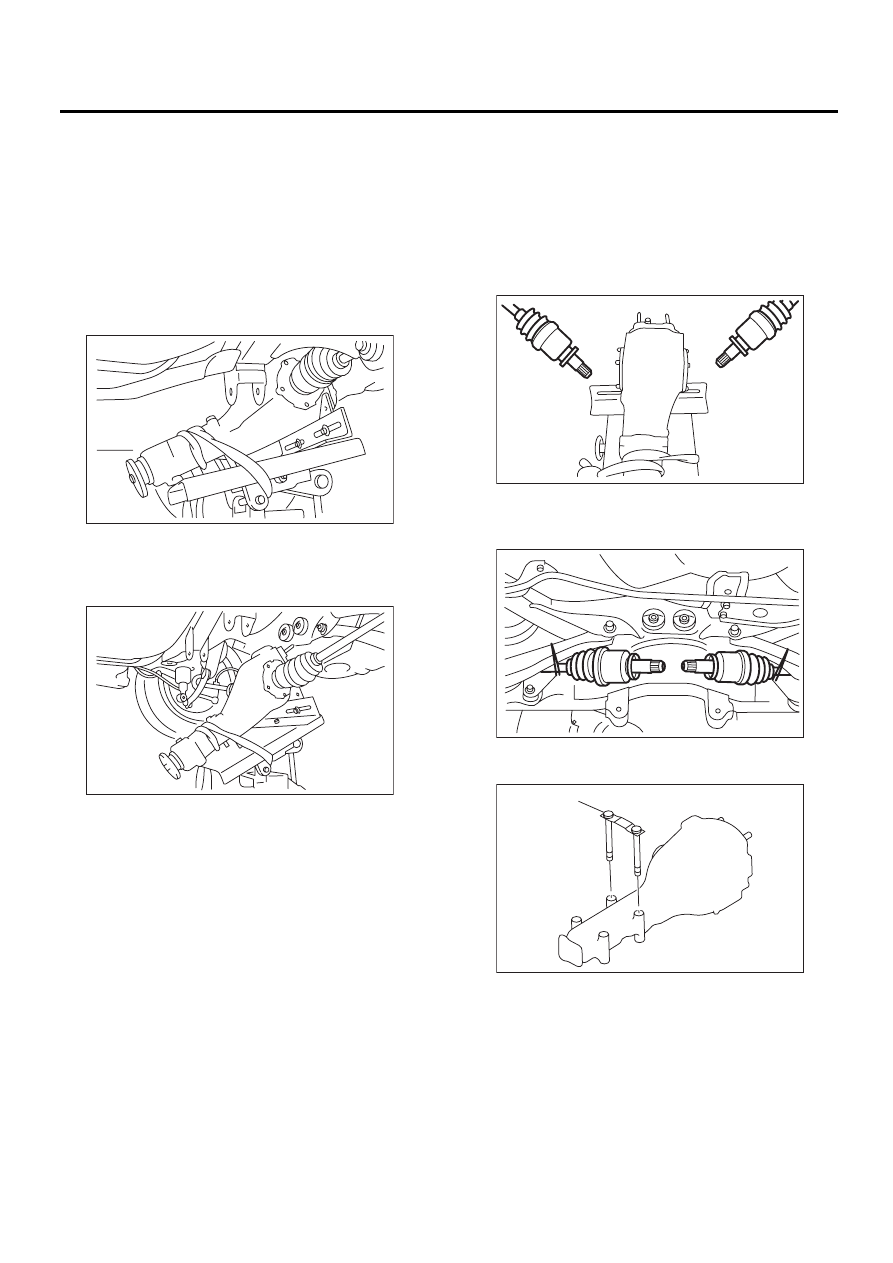

DI-30

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

13) Закрепите задний дифференциал с помо-
щью ленты.
14) Ослабьте самоконтрящиеся гайки, крепя-
щие задний дифференциал к задней попереч-
ной балке.
15) Снимите резьбовую шпильку заднего диф-
ференциала с втулки задней поперечной балки.

ПРИМЕЧАНИЕ:
При снятии резьбовой шпильки тщательно отрегу-
лируйте угол и положение подъемника трансмис-
сии и, при необходимости, стойку подъемника.

16) После снятия резьбовой шпильки с задней
поперечной балки опустите стойку трансмисси-
онного домкрата. Задний ведущий вал не дол-
жен соприкасаться с болтом поперечной тяги.

17) Извлеките полуось из заднего дифферен-
циала.
ПРИМЕЧАНИЕ:
Если извлечь полуось из заднего дифференци-
ала затруднительно, используйте специальный
инструмент.
Специальный инструмент
28099PA100

СЪЕМНИК ВЕДУЩЕГО
ВАЛА

18) Опустите трансмиссионный домкрат.
19) Закрепите задний ведущий вал на попереч-
ной тяге с помощью проволоки.

20) Снимите пластину балки заднего диффе-
ренциала с заднего дифференциала.

DI-00400

DI-00392

(A) Пластина балки заднего дифференциала

DI-00276

DI-00277

DI-00359

(A)

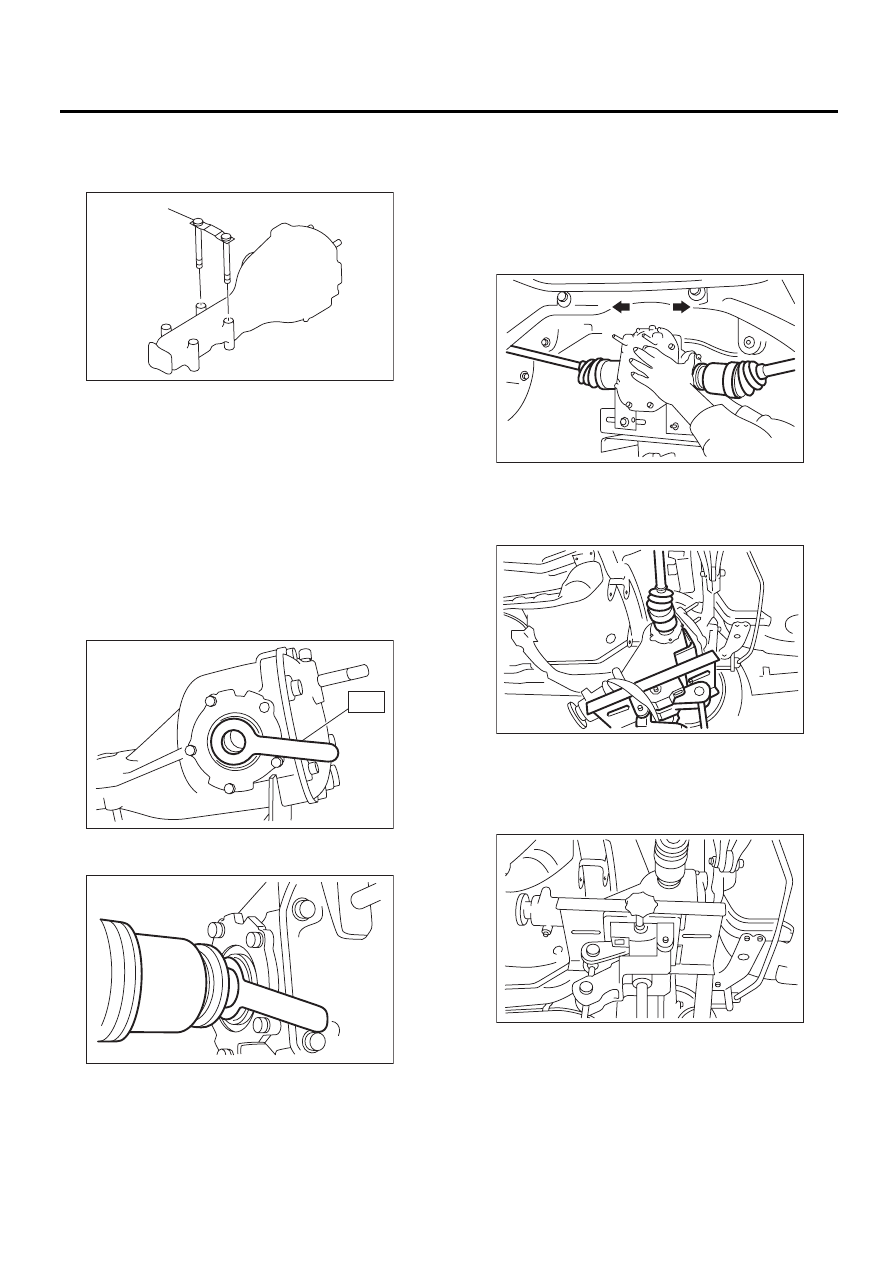

DI-31

Задний дифференциал (тип T)

ДИФФЕРЕНЦИАЛЫ

B: УСТАНОВКА

1) Установите пластину балки заднего диффе-
ренциала на задний дифференциал.

2) Установите задний дифференциал на подъ-
емник трансмиссии.

ПРИМЕЧАНИЕ:
Закрепите задний дифференциал на подъем-
нике трансмиссии с помощью ленты.
3) Установите на задний дифференциал специ-
альный инструмент.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПО-
СОБЛЕНИЕ ДЛЯ САЛЬ-
НИКА

4) Вставьте шлицевой вал до входа шлицевой
части внутрь бокового сальника.

5) Снимите специальный инструмент с заднего
дифференциала.
Специальный инструмент
28099PA090

ЗАЩИТНОЕ ПРИСПО-
СОБЛЕНИЕ ДЛЯ САЛЬ-
НИКА

6) Надавите на задний дифференциал, чтобы
вставить полуось в задний дифференциал.

7) При необходимости, отрегулируйте подъем-
ник трансмиссии и надлежащим образом
вставьте резьбовую шпильку заднего диффе-
ренциала во втулку задней поперечной балки.

8) После установки резьбовой шпильки заднего
дифференциала во втулку задней поперечной
балки, поднимите трансмиссионный домкрат и
совместите задний дифференциал с участком
его установки.

(A) Пластина балки заднего дифференциала

DI-00359

(A)

DI-00279

ST

DI-00280

DI-00281

DI-00393

DI-00283
