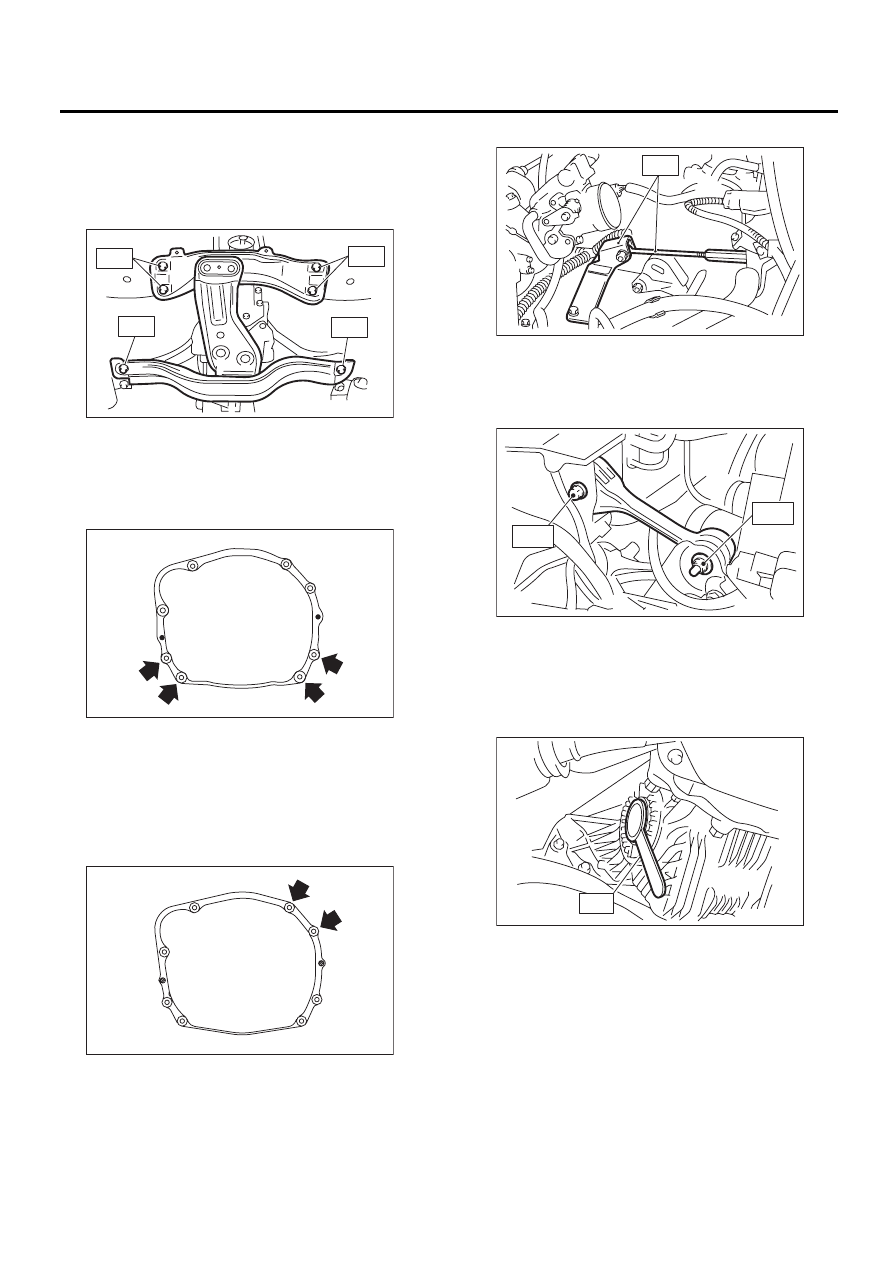

5MT-28
Узел механической трансмиссии
МЕХАНИЧЕСКАЯ ТРАНСМИССИЯ И ДИФФЕРЕНЦИАЛ
14) Отверните болты и гайки, которые крепят
верхнюю часть трансмиссии к двигателю.
15) Поднимите автомобиль на подъемнике.
16) Снимите переднюю и центральную выхлоп-
ные трубы.
• Модель SOHC <См. EX(H4SO)-4, СНЯТИЕ,
Передняя выхлопная труба.>
• Модель DOHC <См. EX(H4DO)-4, СНЯТИЕ,
Передняя выхлопная труба.>
17) Снимите заднюю выхлопную трубу и глуши-
тель.
• Модель SOHC <См. EX(H4SO)-8, СНЯТИЕ,
Задняя выхлопная труба.> <См. EX(H4SO)-10,
СНЯТИЕ, Глушитель.>
• Модель DOHC <См. EX(H4DO)-6, СНЯТИЕ,
Задняя выхлопная труба.> <См. EX(H4DO)-8,
СНЯТИЕ, Глушитель.>
ОСТОРОЖНО:
При снятии выхлопных труб, следите за
тем, чтобы выхлопные трубы не выпали.
18) Снимите крышку теплозащитного экрана.
(При наличии)
19) Снимите кронштейн подвески с правой сто-
роны трансмиссии.
20) Снимите карданный вал. <См. DS-10, СНЯ-
ТИЕ, Карданный вал.>
21) Снимите шток вала шестерни и опору с
трансмиссии.
(1) Отсоедините опору от трансмиссии.
(2) Снимите шток переключения передач с
трансмиссии.
22) Снимите передний датчик высоты автомо-
биля. <См. LI-50, СНЯТИЕ, Передний датчик
высоты автомобиля.>
23) Снимите тягу стабилизатора с переднего
рычага.
24) Отверните болты, крепящие шаровой шар-
нир переднего рычага к корпусу, и разделите
передний рычаг и корпус.
MT-01524
MT-00074
(A) Опора
(B) Шток переключения передач
(A) Передний рычаг
(B) Шаровой шарнир
(C) Тяга стабилизатора
MT-00075
(A)
(B)
(B)
MT-00988
MT-00987
(A)
(C)
(B)
