5AT(diag)-26

Отображение предупреждающей лампы температуры ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЛАМПЫ ТЕМПЕРАТУРЫ МАСЛА
АТ.
Переведите выключатель зажигания в положе-
ние ON.

Лампа AT OIL TEMP включе-
на?

Переходите к ша-
гу 2.

Проведите само-
диагностику ком-
бинации приборов.

2

ПРОВЕРКА ЛАМПЫ ТЕМПЕРАТУРЫ МАСЛА
АТ.
Переведя выключатель зажигания в положение
ON, подождите не менее 2 секунд.

Лампа AT OIL TEMP включе-
на?

Переходите к ша-
гу 3.

Переходите к шагу
4.

3

ПРОВЕРКА ЛАМПЫ ТЕМПЕРАТУРЫ МАСЛА
АТ.
Запустите двигатель.

Лампа AT OIL TEMP выклю-
чается?

Все в норме. Вер-
нитесь к разделу
“Базовая проце-
дура диагности-
ки”. <См.
5AT(diag)-2, Базо-
вая процедура
диагностики.>

Переходите к шагу
7.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR
Подсоедините Subaru Select Monitor к разъему
канала передачи данных.

Связь между Subaru Select
Monitor и TCM в норме?

Переходите к ша-
гу 5.

Проверьте цепь
массы питания
TCM и линию свя-
зи Subaru Select
Monitor. <См.
5AT(diag)-27, Про-
цедура диагности-
ки связи Subaru
Select Monitor.>

5

ПРОВЕРКА TCM.
1) Выведите на дисплей текущие данные TCM
при помощи Subaru Select Monitor. <См.
5AT(diag)-17, ПОРЯДОК РАБОТЫ, Subaru Select
Monitor.>
2) Считайте данные “Diagnosis Light” (Диагнос-
тическая лампа).

На дисплее отображается
“ON”?

Переходите к ша-
гу 6.

Замените TCM.
<См. 5AT-59, Блок
управления транс-
миссией (TCM).>

6

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor
текущие данные центрального блока управле-
ния. <См. LAN(diag)-13, ПОРЯДОК РАБОТЫ,
Subaru Select Monitor.>
2) Считайте данные “SPORT Light” (Лампа ре-
жима SPORT).

Отображается значение
“Illuminate” (Горит)?

Замените комби-
нацию приборов.
<См. IDI-26, Ком-
бинация прибо-
ров.>

Проверьте КДН
центрального бло-
ка управления.
<См. LAN(diag)-13,
ПОРЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

7

ПРОВЕРКА TCM.
1) Запустите двигатель.
2) Выведите на дисплей текущие данные TCM
при помощи Subaru Select Monitor.

На дисплее отображается
“ON”?

Замените TCM.
<См. 5AT-59,
Блок управления
трансмиссией
(TCM).>

Переходите к шагу
8

.

8

ПРОВЕРКА ЦЕНТРАЛЬНОГО БЛОКА УПРАВ-
ЛЕНИЯ.
1) Выведите на дисплей Subaru Select Monitor
текущие данные центрального блока управле-
ния.
2) Считайте данные “SPORT Light” (Лампа ре-
жима SPORT).

Отображается значение
“Illuminate” (Горит)?

Проверьте КДН
центрального
блока управле-
ния. Проведите
диагностику в со-
ответствии с
КДН. <См.
LAN(diag)-13, ПО-
РЯДОК РАБО-
ТЫ, Subaru Select
Monitor.>

Проведите само-
диагностику ком-
бинации прибо-
ров. <См. IDI-5,
ПРОВЕРКА, Сис-
тема комбинации
приборов.>

5AT(diag)-27

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

12.Процедура диагностики связи Subaru Select Monitor

A: ОБМЕН ДАННЫМИ ДЛЯ ИНИЦИАЛИЗАЦИИ НЕВОЗМОЖЕН

ДИАГНОЗ:
Неисправность разъема жгута проводов
ПРИЗНАК НЕИСПРАВНОСТИ:
Неисправность линии связи Subaru Select Monitor

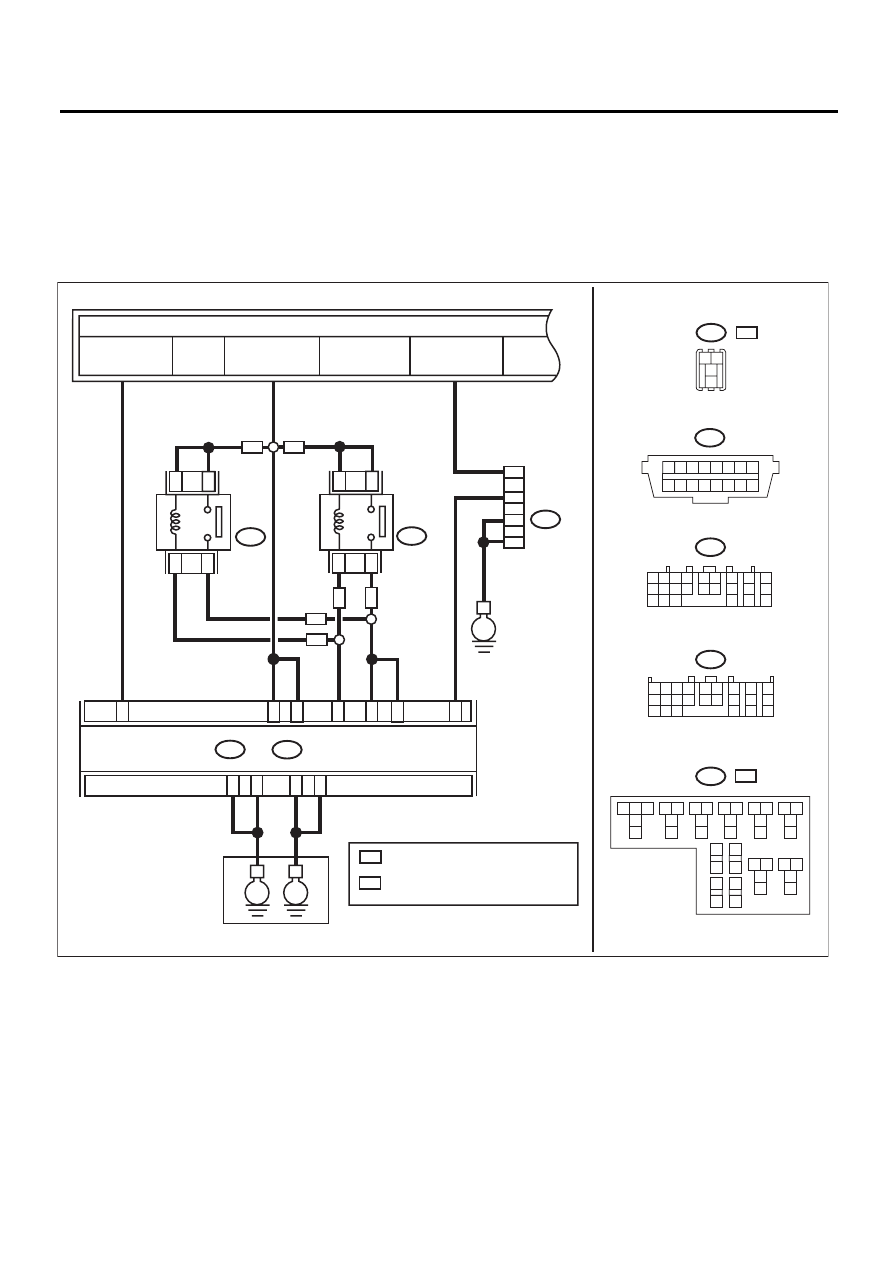

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04601

B40

16

5

7

4

1 2 3 4 5 6 7 8

9 10 11 12 13 14 15 16

ЦЕНТР

АЛЬНЫЙ БЛОК

УПР

АВЛЕНИЯ

B40

TCM

A1

B1

0

B1

A20

E

E

A

8

A7

A1

9

B21

A5

A1

4

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ

E

К ЦЕПИ ЭЛЕКТРОПИТАНИЯ

MB-26

ПРЕДОХРАНИТЕЛЬ

M/B № 12

(B)

FB-38

ПРЕДОХРАНИТЕЛЬ

F/B № 12

(IG)

MB-27

ПРЕДОХРАНИТЕЛЬ

F/B № 13

(B)

B54

B55

:

B

:

A

1 2

7

8

9

5 6

3 4

10 11 12
19 20 21

13

14 15

16

17

18

22

23

24

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B357

2

3

1

4

A1

0

B425

10

12

11

13

РЕЛЕ
PV-IGN

РЕЛЕ
PV-IGN

WP

OP

OP

WP

OP

WP

:

:

OP

WP

БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

B54

:

A

B55

:

B

1 2

4

3

B357

B425

OP

:

WP

:

33

31

32

30

36
37

40
41

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

34

38

35

39

10 11

18

17

2 3

1

4
5

6 7

4
5

8
9

5AT(diag)-28

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЦЕПИ ПИТАНИЯ SUBARU SELECT
MONITOR.
Измерьте напряжение между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 16 (+) — Масса кузова (–):

Составляет ли величина
напряжения 10 В или бо-
лее?

Переходите к шагу
2.

Отремонтируйте
разъем жгута про-
водов между акку-
мулятором и разъ-
емом канала пере-
дачи данных и
устраните нена-
дежность контак-
та в разъеме.

2

ПРОВЕРКА ЦЕПИ МАССЫ SUBARU SELECT
MONITOR.
Измерьте сопротивление между разъемом канала
передачи данных и массой кузова.

Разъемы и клеммы

(B40) № 5 — Масса кузова:
(B40) № 4 — Масса кузова:

Составляет ли величина
сопротивления менее 1
Ом?

Переходите к шагу
3.

Устраните разрыв
цепи в жгуте про-
водов между разъ-
емом канала пере-
дачи данных и
клеммой массы, а
также устраните
ненадежность кон-
такта в разъеме.

3

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Проверьте связь с системой трансмиссии при
помощи Subaru Select Monitor.

Появляются ли на дисп-
лее Subaru Select
Monitor название и год
выпуска системы?

Переходите к шагу
8.

Переходите к шагу
4.

4

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем TCM.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Проверьте связь с системой двигателя.

Появляются ли на дисп-
лее Subaru Select
Monitor название и год
выпуска системы?

Переходите к шагу
6.

Переходите к шагу
5.

5

ПРОВЕРКА ЛИНИИ СВЯЗИ SUBARU SELECT
MONITOR.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Подсоедините разъем TCM.
3) Отсоедините разъем от ECM.
4) Переведите выключатель зажигания в поло-
жение ON.
5) Проверьте связь с системой трансмиссии.

Появляются ли на дисп-
лее Subaru Select
Monitor название и год
выпуска системы?

Проверьте ECM.

Переходите к шагу
6.

6

ПРОВЕРКА РАЗЪЕМОВ ЖГУТОВ ПРОВОДОВ
МЕЖДУ КАЖДЫМ БЛОКОМ УПРАВЛЕНИЯ И
РАЗЪЕМОМ КАНАЛА ПЕРЕДАЧИ ДАННЫХ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы TCM и ECM.
3) Измерьте сопротивление между разъемом
TCM и массой кузова.

Разъемы и клеммы

(B40) № 7 — Масса кузова:

Составляет ли величина
сопротивления 1 МОм
или более?

Переходите к шагу
7.

Проверьте жгут
проводов и разъ-
емы между каж-
дым блоком управ-
ления и разъемом
канала передачи
данных.

7

ПРОВЕРКА ВЫХОДНОГО СИГНАЛА ОТ TCM.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение между TCM и массой ку-
зова.

Разъемы и клеммы

(B40) № 7 (+) — Масса кузова (–):

Составляет ли величина
напряжения 1 В или бо-
лее?

Проверьте жгут
проводов и разъ-
емы между каж-
дым блоком управ-
ления и разъемом
канала передачи
данных.

Переходите к шагу
8.

5AT(diag)-29

Процедура диагностики связи Subaru Select Monitor

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

8

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ TCM И РАЗЪЕМОМ ПЕРЕДАЧИ ДАННЫХ.
Измерьте сопротивление между разъемом TCM и
разъемом канала передачи данных.

Разъемы и клеммы

(B54) № 20 — (B40) № 7:

Составляет ли величина
сопротивления менее
1 Ом?

Переходите к шагу
9.

Отремонтируйте
разъемы и жгут
проводов между
TCM и разъемом
канала передачи
данных.

9

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА TCM.
Переведите выключатель зажигания в положение
OFF.

Разъем TCM присоеди-
нен к TCM?

Переходите к шагу
10.

Подсоедините
разъем TCM к
TCM.

10

ПРОВЕРКА УСТАНОВКИ РАЗЪЕМА ЖГУТА
ПРОВОДОВ ТРАНСМИССИИ.

Присоединен ли разъем
жгута проводов транс-
миссии к разъему на пе-
реборке моторного от-
сека?

Переходите к шагу
11.

Подсоедините
разъем на пере-
борке моторного
отсека к разъему
жгута проводов
трансмиссии.

11

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ В
РАЗЪЕМАХ.

Проверьте контакт в
разъемах питания блока
управления и канала пе-
редачи данных?

Устраните неис-
правность в кон-
такте.

Переходите к шагу
12.

12

ПРОВЕРКА ЦЕПИ ПИТАНИЯ TCM.
1) Отсоедините разъем от TCM.
2) Переведите выключатель зажигания в поло-
жение ON.
3) Измерьте напряжение между разъемом TCM и
массой кузова.

Разъемы и клеммы

(B54) № 1 (+) — Масса кузова (–):

Составляет ли величина
напряжения 10 — 13 В?

Переходите к шагу
15.

Переходите к шагу
13.

13

ПРОВЕРКА ПРЕДОХРАНИТЕЛЯ (№ 12).
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Снимите предохранитель (№ 12).

Предохранитель (№ 12)
перегорел?

Замените предох-
ранитель (№ 12).

Переходите к шагу
14.

14

ПРОВЕРКА ЖГУТА ПРОВОДОВ.
Измерьте сопротивление между разъемом TCM и
массой кузова.

Разъемы и клеммы

(B54) № 1 — Масса кузова:

Составляет ли величина
сопротивления 10 Ом
или менее?

Замените предох-
ранитель (№ 12).
Если замененный
предохранитель
(№ 12) также легко
перегорает, то уст-
раните короткое
замыкание в жгуте
проводов между
предохранителем
(№ 12) и TCM.

Переходите к шагу
15.

15

ПРОВЕРКА ЦЕПИ ПИТАНИЯ СИСТЕМЫ ЗАЖИ-
ГАНИЯ.
1) Переведите выключатель зажигания в поло-
жение ON.
2) Измерьте напряжение питания системы зажи-
гания, между разъемом TCM и массой кузова.

Разъемы и клеммы

(B55) № 1 (+) — Масса кузова (–):
(B55) № 10 (+) — Масса кузова (–):

Составляет ли величина
напряжения 10 — 13 В?

Переходите к шагу
17.

Переходите к шагу
16.

Шаг

Проверка

Да

Нет
