5AT-76

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

28.Ведомая шестерня

редуктора

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-36, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите датчик скорости заднего колеса и
отделите корпус удлинителя от корпуса транс-
миссии. <См. 5AT-70, СНЯТИЕ, Корпус удлини-
теля.>
3) Снимите чашку межосевого дифференциа-
ла. <См. 5AT-79, СНЯТИЕ, Чашка межосевого
дифференциала.>
4) Установите рычаг селектора в диапазон “P”.

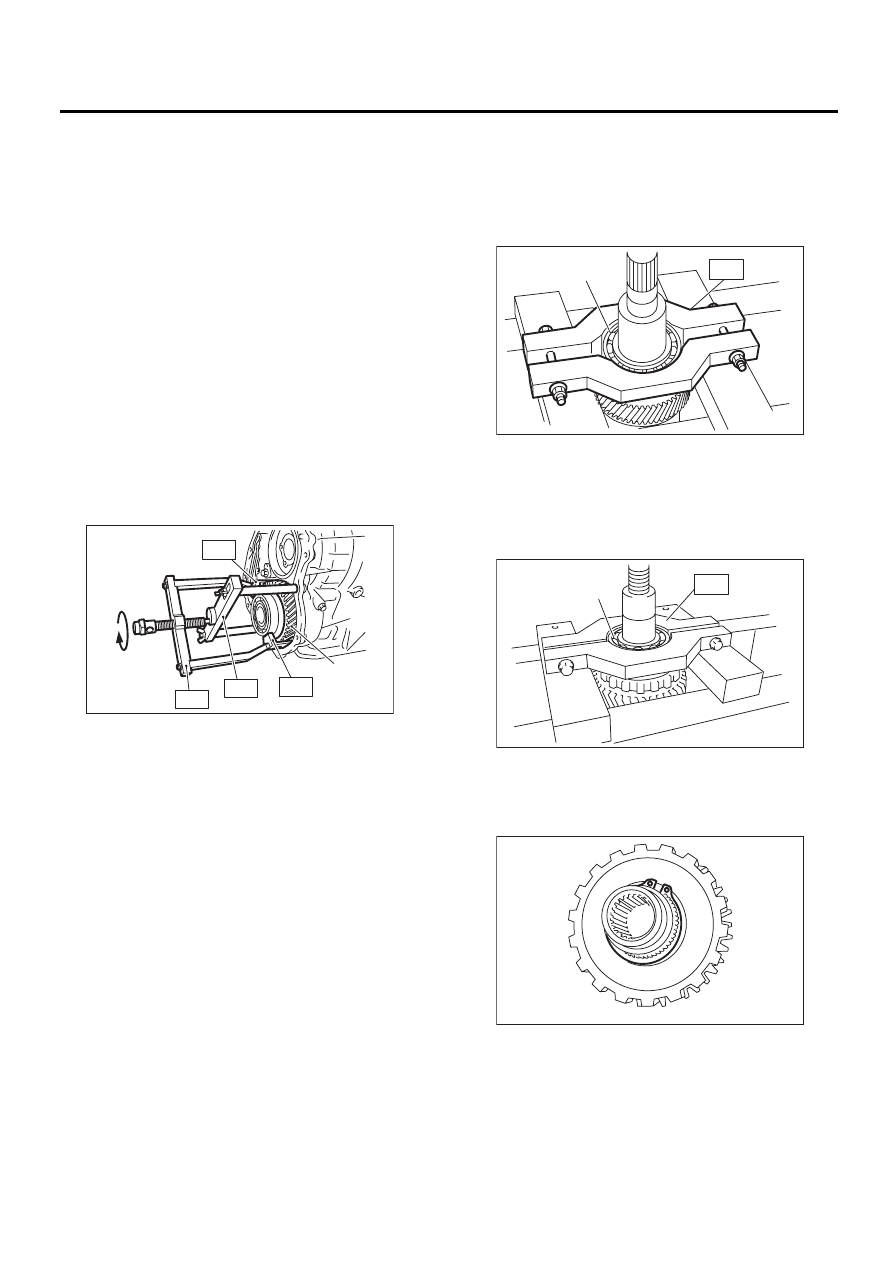

5) Используя специальный инструмент ST1,
ST2 и ST3 извлеките ведомую шестерню ре-
дуктора.
ST1  499737100

КОМПЛЕКТ СЪЕМНИКА

ST2  18680AA010

ДЕРЖАТЕЛЬ ШЕСТЕРНИ

ST3  18766AA000

СЪЕМНИК ОПОРЫ

B: УСТАНОВКА

1) Установите рычаг селектора в диапазон “P”.
2) При помощи пластикового молотка устано-
вите узел ведомой шестерни редуктора.
3) Выберите регулировочные шайбы шестерни
редуктора. <См. 5AT-78, РЕГУЛИРОВКА, Ведо-
мая шестерня редуктора.>
4) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 5AT-70, УСТАНОВ-
КА, Корпус удлинителя.>
5) Установите узел трансмиссии на автомо-
биль. <См. 5AT-40, УСТАНОВКА, Узел автома-
тической трансмиссии.>

C: РАЗБОРКА

1) Снимите шарикоподшипник с ведомой шес-
терни редуктора при помощи специального
инструмента.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
498077300

СЪЕМНИК

2) Снимите шарикоподшипник на противопо-
ложной стороне, следуя процедуре шага 1).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
498077300

СЪЕМНИК

3) Снимите стопорное кольцо со стояночной
передачи.

(A) Ведомая шестерня редуктора

ST2

ST1

ST2

ST3

(A)

AT-03271

(A) Шарикоподшипник

(A) Шарикоподшипник

AT-00157

(A)

ST

AT-01969

(A)

ST

AT-03264

5AT-77

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

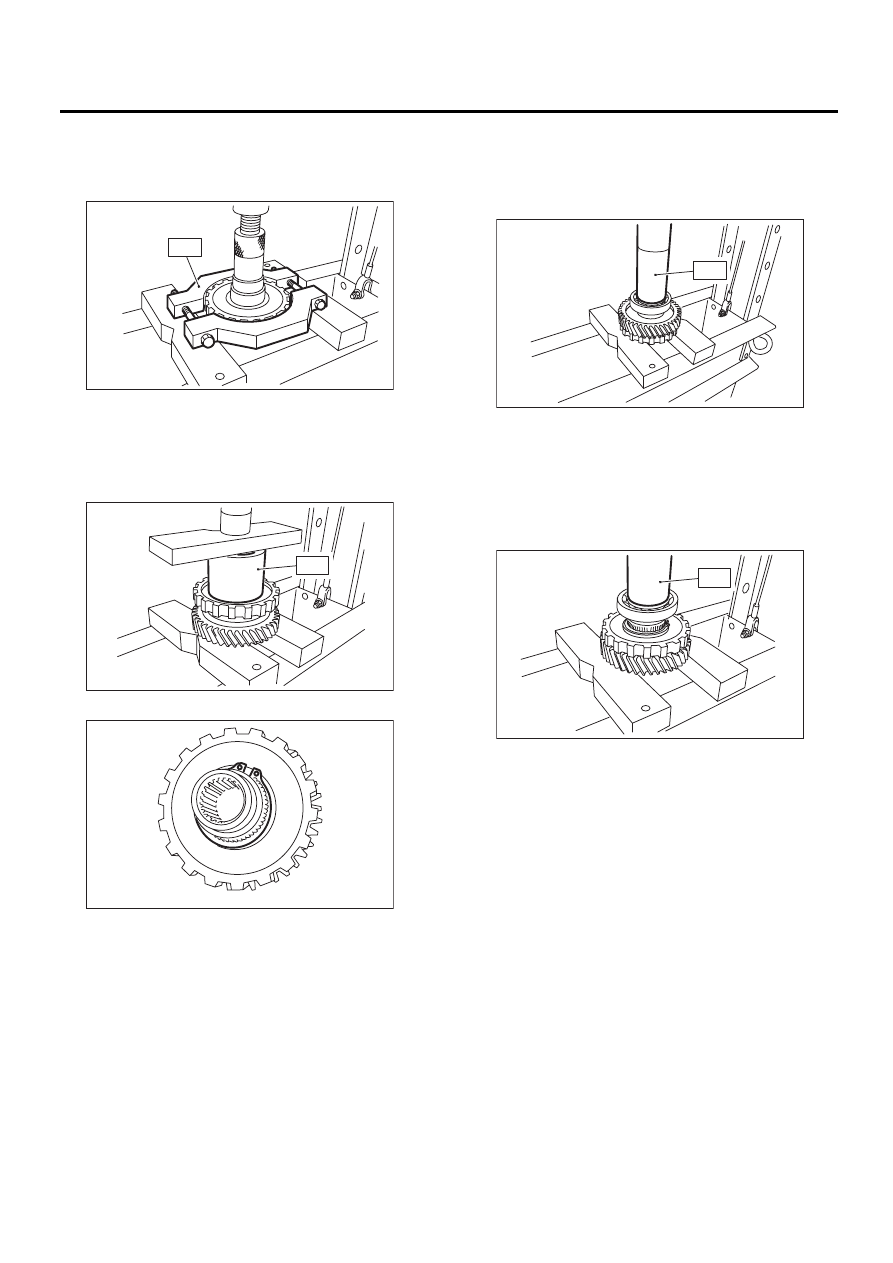

4) Используя специальный инструмент, сними-
те стояночную передачу.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18767AA000

СЪЕМНИК

D: СБОРКА

1) Используя специальный инструмент, устано-
вите стояночную передачу.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499755602

ПРЕСС

2) Установите стопорное кольцо.

3) Установите новый шарикоподшипник на ве-
домую шестерню редуктора, используя пресс.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

4) Установите шарикоподшипник на противо-
положной стороне, следуя процедуре шага 3).
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
18654AA000

ПРИСПОСОБЛЕНИЕ ДЛЯ
УСТАНОВКИ

E: ПРОВЕРКА

Убедитесь, что шарикоподшипник и шестерня
не деформированы и не повреждены.

ST

AT-03265

ST

AT-03266

AT-03264

(A) Шарикоподшипник 1

ST

AT-03267

AT-03268

ST

5AT-78

Ведомая шестерня редуктора

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

F: РЕГУЛИРОВКА

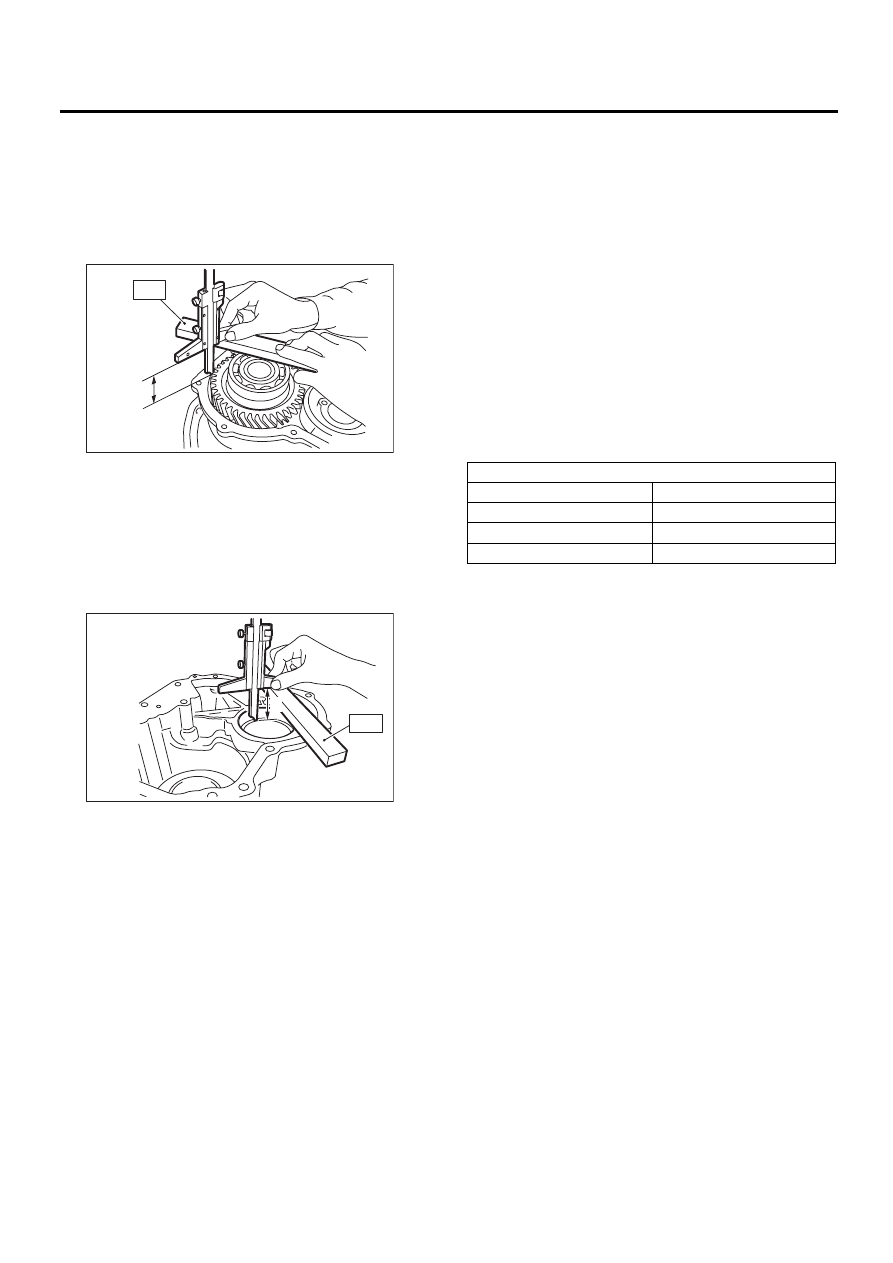

1) Используя специальный инструмент, из-
мерьте высоту “А” от сопряженной поверхнос-
ти основного корпуса АТ до контактной повер-
хности внешней обоймы подшипника.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499575400

ЩУП

2) Используя специальный инструмент, измерь-
те глубину “В”, от сопряженной поверхности
корпуса удлинителя до контактной поверхности
внешней обоймы шарикоподшипника.
СПЕЦИАЛЬНЫЙ ИНСТРУМЕНТ
499575400

ЩУП

3) Формула вычисления:
Выберите регулировочную шайбу шарикопод-
шипника из таблицы, чтобы отрегулировать за-
зоры в пределах 0,05 — 0,25 мм (0,0020 —
0,0098 дюйма).
Если зазоры составляют 0,05 мм (0,0020 дюйма)
T (мм) = B – A + 0,23
[T (дюймов) = B – A + 0,0091]
Если зазоры составляют 0,25 мм (0,0098 дюйма)
T (мм) = B – A + 0,03
[T (дюймов) = B – A + 0,0011]
T: Зазор регулировочной шайбы
A: Высота от сопряженной поверхности основ-
ного корпуса АТ до торцевой поверхности вне-
шней обоймы шарикоподшипника
B: Глубина от сопряженной поверхности корпу-
са удлинителя до торцевой поверхности на-
ружной обоймы шарикоподшипника

A Измеренное значение

B Измеренное значение

ST

A

AT-03269

ST

B

AT-03270

Регулировочная шайба шестерни редуктора

Номер детали

Толщина, мм (дюймов)

31288AA030

0,2 (0,008)

31288AA050

0,5 (0,020)

31288AA060

0,3 (0,012)

5AT-79

Чашка межосевого дифференциала

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

29.Чашка межосевого

дифференциала

A: СНЯТИЕ

1) Снимите узел трансмиссии с кузова автомо-
биля. <См. 5AT-36, СНЯТИЕ, Узел автомати-
ческой трансмиссии.>
2) Снимите датчик скорости заднего колеса и
отделите корпус удлинителя от корпуса транс-
миссии. <См. 5AT-70, СНЯТИЕ, Корпус удлини-
теля.>
3) Извлеките задний ведущий вал.
<См. 5AT-75, СНЯТИЕ, Задний ведущий вал.>
4) Извлеките узел чашки межосевого диффе-
ренциала.

5) Снимите регулировочную(ые) шайбу(ы) из
корпуса трансмиссии.

B: УСТАНОВКА

1) Установите узел межосевого дифференциа-
ла с регулировочной(ыми) шайбой(ами).

ПРИМЕЧАНИЕ:
Запрессуйте его на нижнюю часть плеча под-
шипника до конца.

2) Вставьте задний ведущий вал. <См. 5AT-75,
УСТАНОВКА, Задний ведущий вал.>
3) Соедините корпус трансмиссии с корпусом
удлинителя, а затем установите задний датчик
скорости автомобиля. <См. 5AT-70, УСТАНОВ-
КА, Корпус удлинителя.>
4) Установите узел трансмиссии на автомо-
биль. <См. 5AT-40, УСТАНОВКА, Узел автома-
тической трансмиссии.>

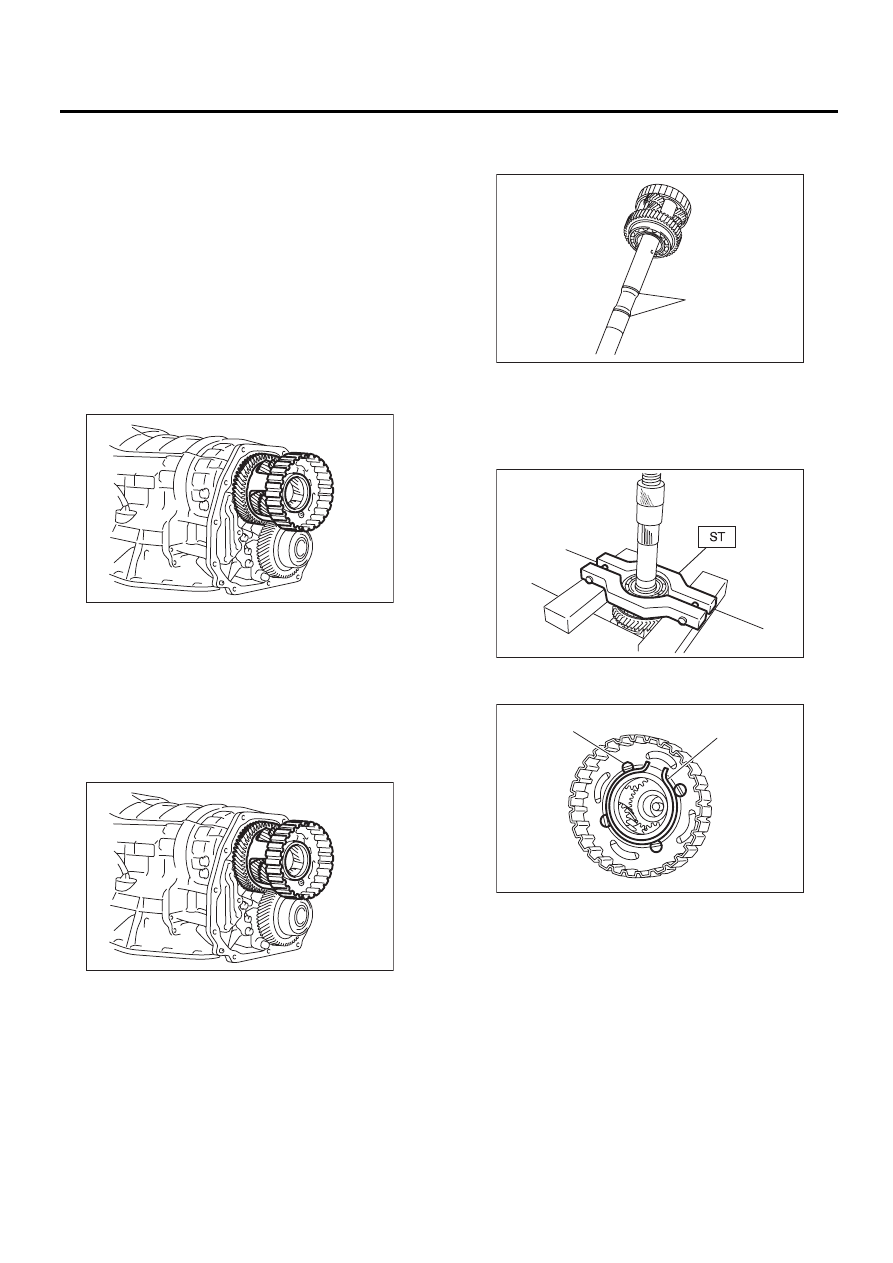

C: РАЗБОРКА

1) Снимите уплотнительное кольцо.

2) Используя пресс и специальный инструмент,
снимите шарикоподшипник.
ST

498077600

СЪЕМНИК

3) Снимите пружинное стопорное кольцо и сни-
мите вал из узла межосевого дифференциала.

AT-01972

AT-01972

(A) Уплотнительное кольцо

(A) Пружинное стопорное кольцо

(B) Вал

AT-02015

(A)

AT-00167

AT-01973

(A)

(B)
