5AT-60

Блок управления трансмиссией (TCM)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

3) Подсоедините разъем к TCM.
4) Установка производится в порядке, обрат-
ном порядку снятия.
5) Выполните операцию очистки памяти 2.
<См. 5AT(diag)-19, РЕЖИМ ОЧИСТКИ ПАМЯТИ,
ПОРЯДОК РАБОТЫ, Subaru Select Monitor.>
6) Выполните проверку, совершив поездку на
автомобиле по окончании ремонтных работ, и
убедитесь, что не обнаружено следующих не-
исправностей;
• Чрезмерный рывок при переключении пере-
дач
• Утечки масла из корпуса трансмиссии и др.
• Шумы, вызванные наличием помех и т.д.

ПРИМЕЧАНИЕ:
Если обнаружен чрезмерный рывок при пере-
ключении передач, выполните расширенную
процедуру обучения блока управления.
<См. 5AT(diag)-23, ПРОЦЕДУРА, Обучение уп-
равления.>

5AT-61

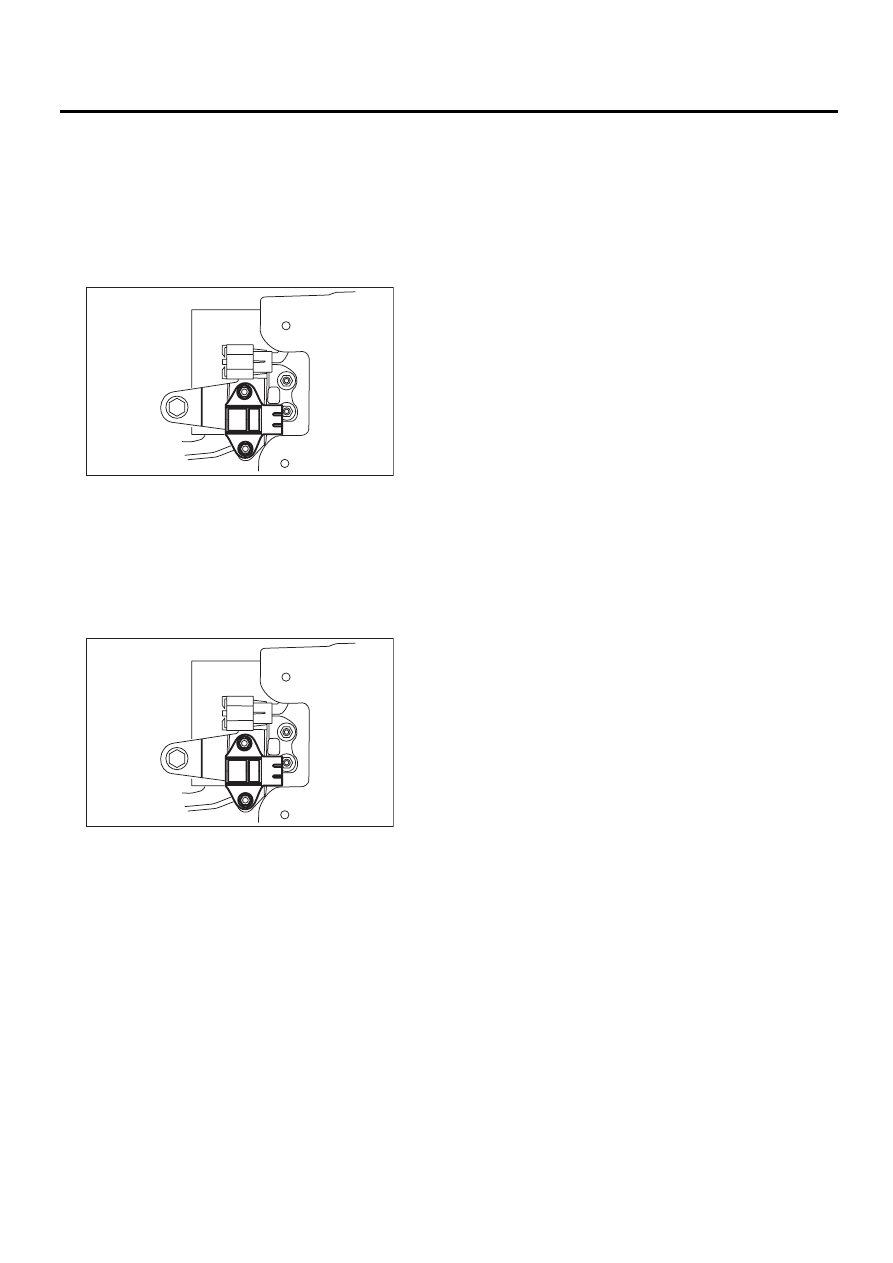

Датчик бокового ускорения

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

20.Датчик бокового

ускорения

A: СНЯТИЕ

1) Снимите ящик консоли. <См. EI-56, СНЯТИЕ,
Ящик консоли.>
2) Отсоедините разъем от датчика бокового
ускорения.

3) Снимите датчик бокового ускорения с крон-
штейна.

B: УСТАНОВКА

1) Установите датчик бокового ускорения на
кронштейн.

Момент затяжки:

T: 5 Нм (0,5 кгс-м, 3,7 фунт-сила-фут)

2) Подсоедините разъем к датчику бокового
ускорения.
3) Установите ящик консоли. <См. EI-56, УСТА-
НОВКА, Ящик консоли.>

AT-03813

AT-03813

5AT-62

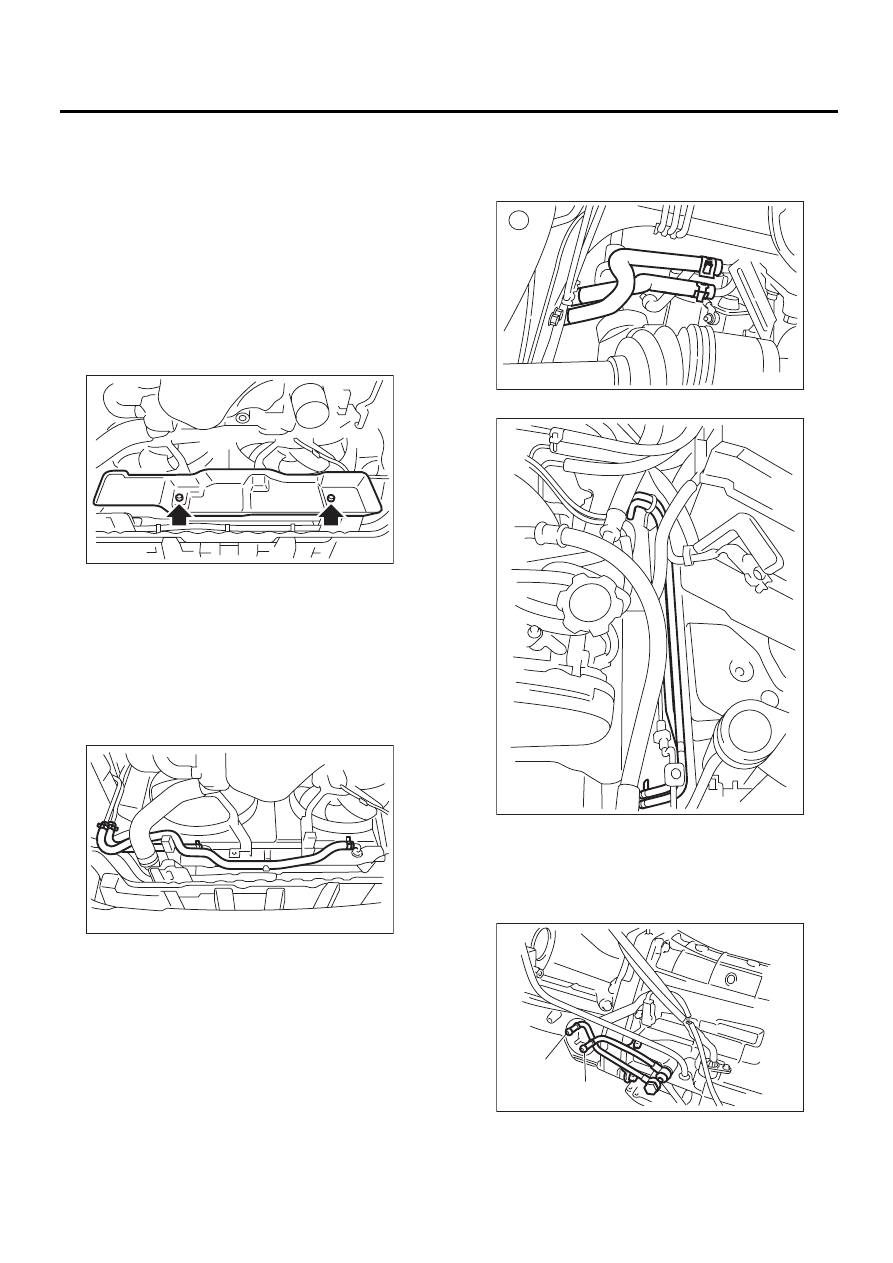

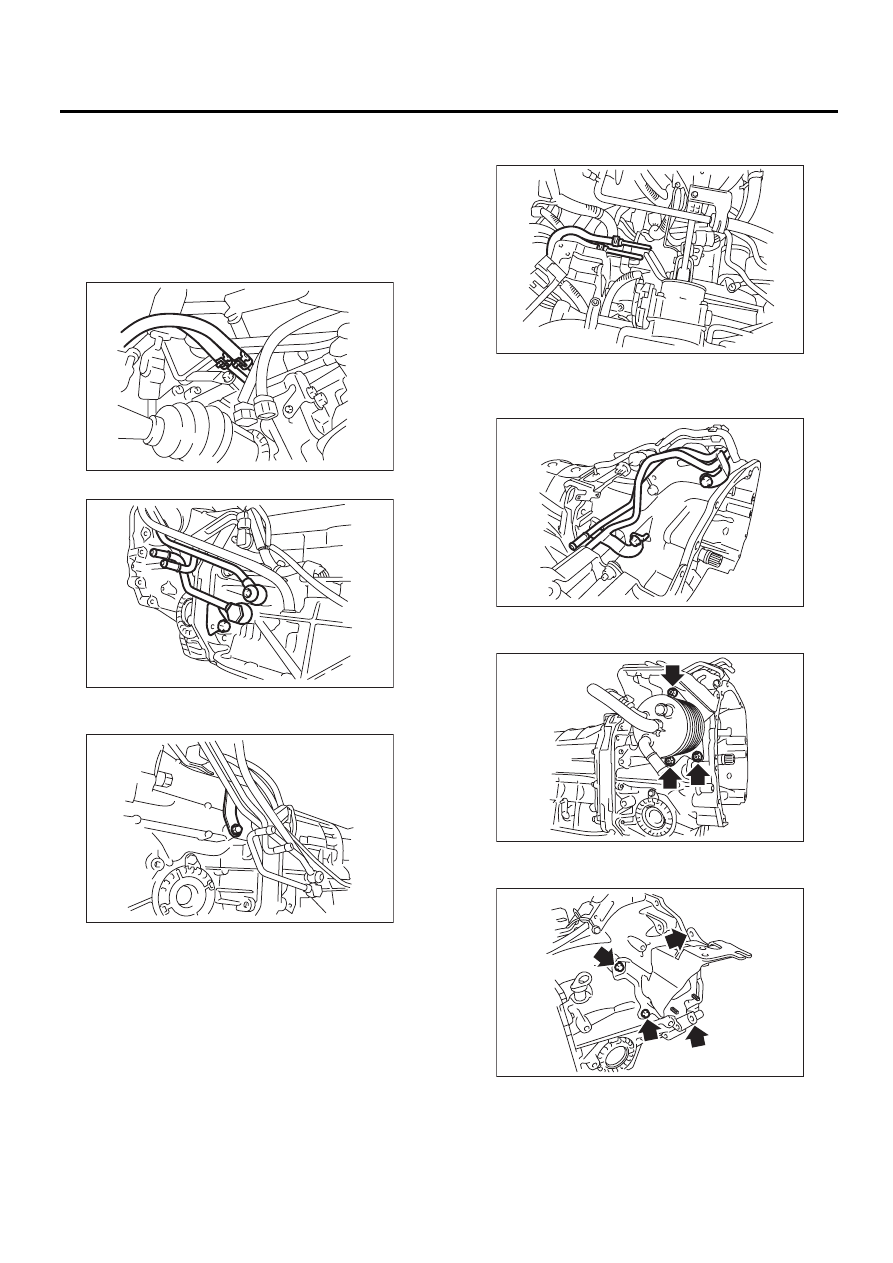

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

21.Трубка и шланг охладителя

ATF

A: СНЯТИЕ

1. ВСЕ МОДЕЛИ КРОМЕ ТЕХ, ЧТО
ОСНАЩЕНЫ ОХЛАДИТЕЛЯМИ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Установите автомобиль на подъемник.
2) Снимите аккумулятор.
3) Поднимите автомобиль на подъемнике.
4) Снимите нижний кожух.
5) Снимите нижнюю крышку радиатора.

6) Отсоедините шланг охладителя ATF от ради-
атора.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.
• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

7) Отсоедините шланги охладителя ATF от тру-
бок.

ПРИМЕЧАНИЕ:
• Не используйте отвертку или другие заост-
ренные инструменты.

• Если шланг снять трудно, оберните его кус-
ком материи во избежание повреждения, а за-
тем поверните при помощи плоскогубцев и сни-
мите рукой, потянув в сторону.

8) Отсоедините трубку охладителя ATF от рамы.

9) Снимите впускную и выпускную трубки ATF.

ПРИМЕЧАНИЕ:
При отсоединении выпускной трубки, следите
за тем, чтобы не потерять шарик и пружину, ис-
пользуемые со стопорным винтом.

CO-02355

AT-01345

(A) Выпускная трубка ATF
(B) Впускная трубка ATF

AT-04451

AT-01347

AT-01383

(A)

(B)

5AT-63

Трубка и шланг охладителя ATF

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ

2. МОДЕЛИ С ОХЛАДИТЕЛЕМ ATF
(С ФУНКЦИЕЙ ПОДОГРЕВА)

1) Поднимите автомобиль на подъемнике.
2) Снимите переднюю выхлопную трубу.
<См. EX(H6DO)-4, СНЯТИЕ, Передняя выхлоп-
ная труба.>
3) Отсоедините шланги охладителя ATF от тру-
бок охладителя ATF.

4) Снимите впускную и выпускную трубки ATF.

5) Отверните болт, крепящий трубку со сторо-
ны трансмиссии.

6) Опустите автомобиль.
7) Снимите воздухозаборную камеру.
<См. IN(H6DO)-7, СНЯТИЕ, Воздухозаборная
камера.>
8) Снимите камеру резонатора.
<См. IN(H6DO)-9, СНЯТИЕ, Резонаторная ка-
мера.>
9) Снимите трубку заправки масла.
<См. 5AT-68, СНЯТИЕ, Трубка заправки мас-
ла.>

10) Отсоедините шланги охладителя ATF и
трубки.

11) Отверните крепежный болт кронштейна
стопора качания и болт со стороны трансмис-
сии, а затем снимите трубу охладителя ATF.

12) Снимите корпус охладителя ATF с устано-
вочного кронштейна в случае необходимости.

13) Снимите кронштейн охладителя ATF с кор-
пуса трансмиссии в случае необходимости.

AT-02027

AT-02029

AT-02028

AT-02030

AT-02033

AT-02031

AT-02032
