4AT(diag)-62

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

R: КДН P0758 ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

“B” ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Разрыв или короткое замыкание выходной сигнальной цепи электромагнитного клапана тормоза 2-
4 передач.
ПРИЗНАК НЕИСПРАВНОСТИ:
Чрезмерный рывок при переключении передач

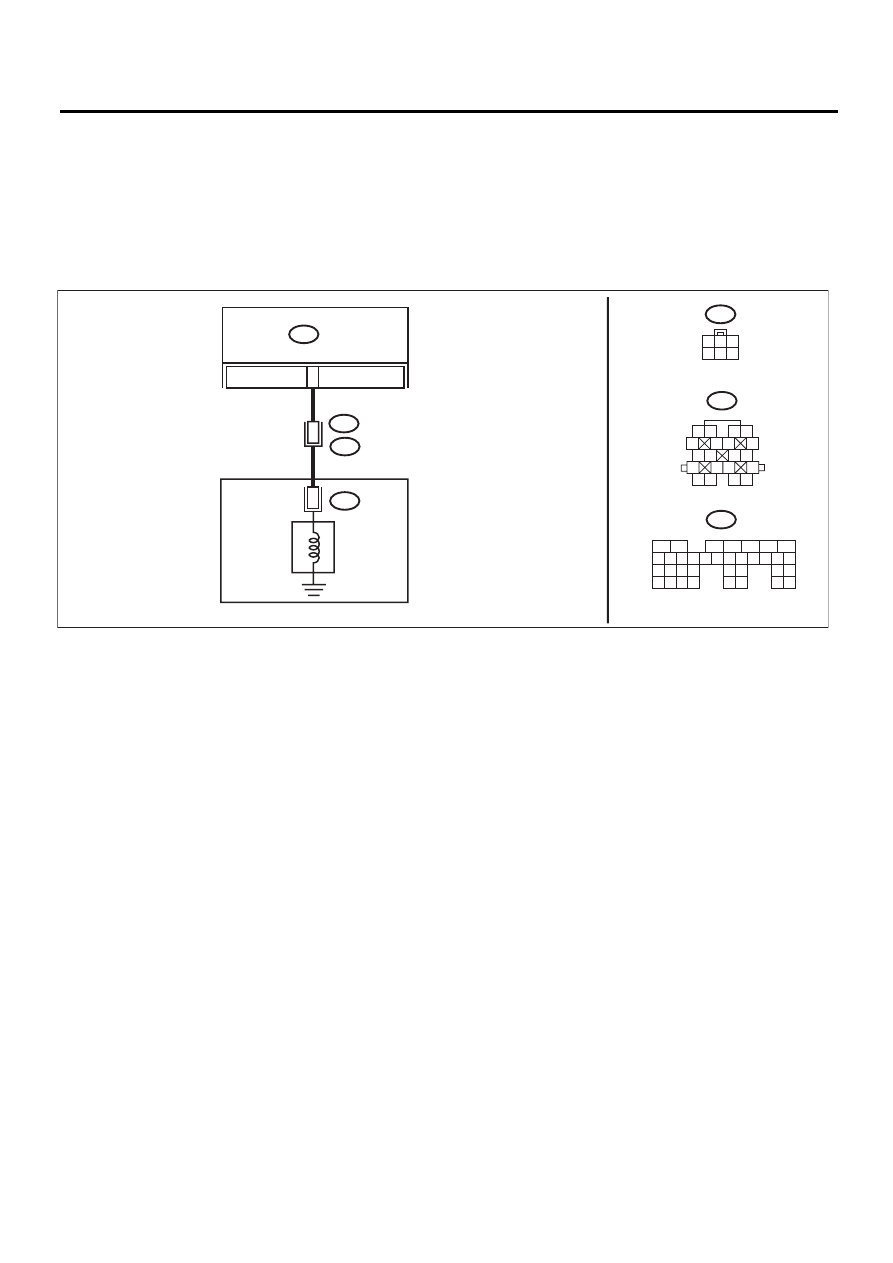

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04467

TCM

B11

3 4

6 7

14 15

11 12

B55

B11

AT3

B55

10 11 12 13 14 15

17 18 19

20
28

21 22 23

26 27

34 35

AT3

4 5 6

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ

СОЛЕНОИД
ЭЛЕКТРО-
МАГНИТНОГО
КЛАПАНА
ТОРМОЗА
2–4 ПЕРЕДАЧ

4AT(diag)-63

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ TCM И ТРАНСМИССИЕЙ.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от TCM и трансмиссии.
3) Измерьте сопротивление жгута проводов меж-
ду разъемом TCM и разъемом трансмиссии.

Разъемы и клеммы

(B55) № 4 — (B11) № 3:

Составляет ли величи-
на сопротивления ме-
нее 1 Ом?

Переходите к шагу 2. Устраните раз-

рыв цепи в жгуте
проводов между
TCM и разъемом
трансмиссии.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ TCM И МАССОЙ КУЗОВА.
Измерьте сопротивление жгута проводов между
разъемом TCM и массой кузова.

Разъемы и клеммы

(B55) № 4 — Масса кузова:

Составляет ли величи-
на сопротивления
1 МОм или более?

Переходите к шагу 3. Устраните корот-

кое замыкание в
жгуте проводов
между TCM и
разъемом транс-
миссии.

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ТОРМОЗА 2-4 ПЕРЕДАЧ.
Измерьте сопротивление между клеммами разъ-
ема трансмиссии.

Разъемы и клеммы

(T4) № 3 — № 20:

Находится ли величина
сопротивления в диапа-
зоне 2,0 — 6,0 Ом?

Переходите к шагу 4. Переходите к ша-

гу 7.

ПРОВЕРКА СИГНАЛА НА ВЫХОДЕ TCM ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR.
1) Подсоедините все разъемы.
2) Подсоедините Subaru Select Monitor к разъему
канала передачи данных.
3) Запустите двигатель.
4) Включите Subaru Select Monitor.
5) Прогрейте трансмиссию, пока температура
ATF не достигнет примерно 80°C (176°F).

ПРИМЕЧАНИЕ:
Если температура наружного воздуха падает ни-
же 0°С (32°F), то необходимо проехать на автомо-
биле для разогрева ATF до рабочей температуры.
6) Заглушите двигатель.
7) Переведите выключатель зажигания в поло-
жение ON.
8) Переведите рычаг селектора в диапазон “N” и
нажмите на педаль акселератора.
9) Считайте данные с электромагнитного клапана
тормозной муфты при помощи Subaru Select
Monitor.

Измеренное значение
составляет 100%?

Переходите к шагу 5. Переходите к ша-

гу 6.

ПРОВЕРКА СИГНАЛА НА ВЫХОДЕ TCM ПРИ ПО-
МОЩИ SUBARU SELECT MONITOR.
Переведите рычаг селектора на 2 передачу в руч-
ном режиме.

Измеренное значение
составляет 0%?

Даже если мигает
контрольная лампа
температуры ATF, в
данное время цепь в
нормальном состоя-
нии. Причиной может
быть временная поте-
ря контакта в разъ-
еме или жгуте прово-
дов. Устраните неис-
правность в жгуте
проводов или разъ-
еме блока TCM и
трансмиссии.

Переходите к ша-
гу 6.

4AT(diag)-64

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТОВ.

Плохой контакт в цепи
электромагнитного
клапана тормоза 2-4
передач?

Устраните неисправ-
ность в контакте.

Замените TCM.
<См. 4AT-67,
Блок управления
трансмиссией
(TCM).>

ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛАПАНА
ТОРМОЗА 2-4 ПЕРЕДАЧ (В ТРАНСМИССИИ).
1) Снимите разъем трансмиссии с кронштейна.
2) Слейте ATF.

ОСТОРОЖНО:
Не сливайте ATF, пока она не остынет.
3) Снимите масляный картер и отключите разъем
от электромагнитного клапана тормоза 2-4 пере-
дач.
4) Измерьте сопротивление между разъемом
электромагнитного клапана тормоза 2-4 передач и
массой трансмиссии.

Разъемы и клеммы

(АT3) № 6 — Масса трансмиссии:

Находится ли величина
сопротивления в диапа-
зоне 2,0 — 6,0 Ом?

Переходите к шагу 8. Замените корпус

управляющего
клапана. <См.
4AT-61, Корпус
управляющего
клапана.>

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ ТОРМО-
ЗА 2-4 ПЕРЕДАЧ И ТРАНСМИССИЕЙ.
Измерьте сопротивление между электромагнит-
ным клапаном тормоза 2-4 передач и разъемом
трансмиссии.

Разъемы и клеммы

(T4) № 3 — (AT3) № 6:

Составляет ли величи-
на сопротивления ме-
нее 1 Ом?

Переходите к шагу 9. Устраните раз-

рыв в жгуте про-
водов между
электромагнит-
ным клапаном
тормоза 2-4 пере-
дач и разъемом
трансмиссии.

ПРОВЕРКА РАЗЪЕМА ЖГУТА ПРОВОДОВ МЕЖ-
ДУ ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ ТОРМО-
ЗА 2-4 ПЕРЕДАЧ И ТРАНСМИССИЕЙ.
Измерьте сопротивление жгута проводов между
разъемом трансмиссии и массой трансмиссии.

Разъемы и клеммы

(T4) № 3 — Масса трансмиссии:

Составляет ли величи-
на сопротивления
1 МОм или более?

Даже если мигает
контрольная лампа
температуры ATF, в
данное время цепь в
нормальном состоя-
нии. Причиной может
быть временная поте-
ря контакта в разъ-
еме или жгуте прово-
дов. Отремонтируйте
жгут проводов или
разъем в электромаг-
нитном клапане тор-
моза 2-4 передач и
трансмиссии.

Устраните корот-
кое замыкание в
жгуте проводов
между электро-
магнитным кла-
паном тормоза 2-
4 передач и разъ-
емом трансмис-
сии.

Шаг

Проверка

Да

Нет

4AT(diag)-65

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

АВТОМАТИЧЕСКАЯ ТРАНСМИССИЯ (ДИАГНОСТИКА)

S: КДН P0763 ЭЛЕКТРИЧЕСКАЯ ЦЕПЬ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА

“С” ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Обрыв или короткое замыкание в выходной сигнальной цепи электромагнитного клапана муфты
высших передач.
ПРИЗНАК НЕИСПРАВНОСТИ:
Чрезмерный рывок при переключении передач
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

AT-04468

TCM

B11

3 4

6 7

14 15

11 12

B55

B11

AT3

B55

10 11 12 13 14 15

17 18 19

20
28

21 22 23

26 27

34 35

AT3

4 5 6

БЛОК УПРАВЛЯЮЩИХ КЛАПАНОВ

СОЛЕНОИД
ЭЛЕКТРО-
МАГНИТНОГО
КЛАПАНА
МУФТЫ
ВЫСШИХ
ПЕРЕДАЧ
