Subaru Legacy (2008 год). Руководство - часть 580

CS-54

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

9) Установите узел пластины на кузов автомо-
биля.

Момент затяжки:

18 Нм (1,8 кгс-м, 13,3 фунт-сила-фут)

(1) Установите узел пластины на кузов ав-
томобиля.
(2) Временно затяните болт (A).
(3) Затяните болт (B).
(4) Затяните болт (А).
(5) Затяните болты (C) и (D).

10) Установите зажим жгута проводов на узел
пластины.
11) Установите пыльник и узел изолятора и за-
крепите зажимом.

12) Установите задний короб кондиционера.
(При наличии)
13) Установите ящик консоли. <См. EI-56, УС-
ТАНОВКА, Ящик консоли.>
14) Установите переднюю панель консоли.
15) Установите узел пыльника.

16) Убедитесь, что осуществляется точное пе-
реключение на каждую передачу.

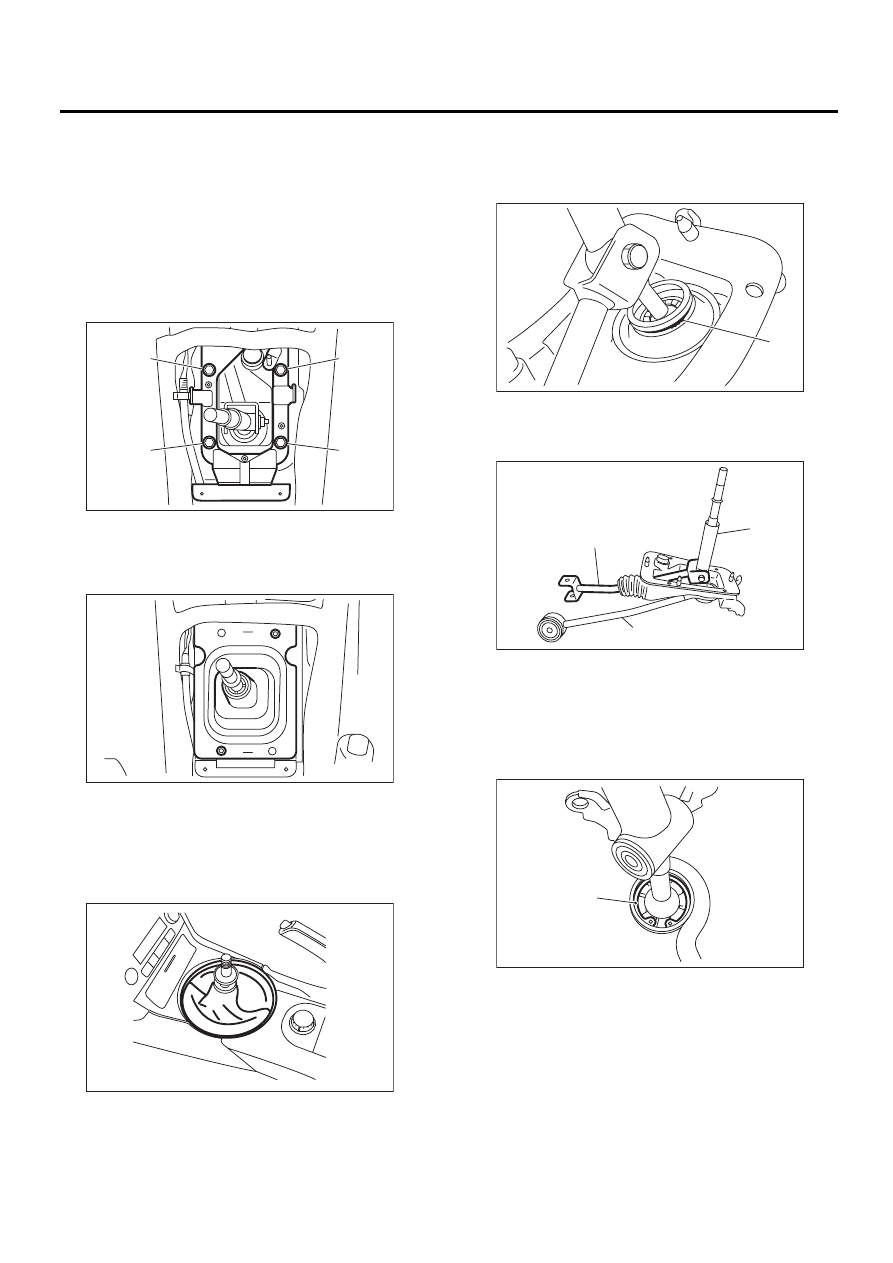

C: РАЗБОРКА

1. МОДЕЛЬ 5MT

1) Снимите стопорную проволоку.

2) Снимите шток с рычага.

3) Разъедините шток и внутренний пыльник.
4) Снимите стопорное кольцо с опоры.

CS-00737

(B)

(A)

(C)

(D)

CS-00732

CS-00738

(A) Стопорная проволока

(A) Шток

(B) Рычаг

(C) Опора

(A) Пружинное стопорное кольцо

CS-00316

(A)

CS-00317

(A)

(B)

(C)

CS-00318

(A)

CS-55

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

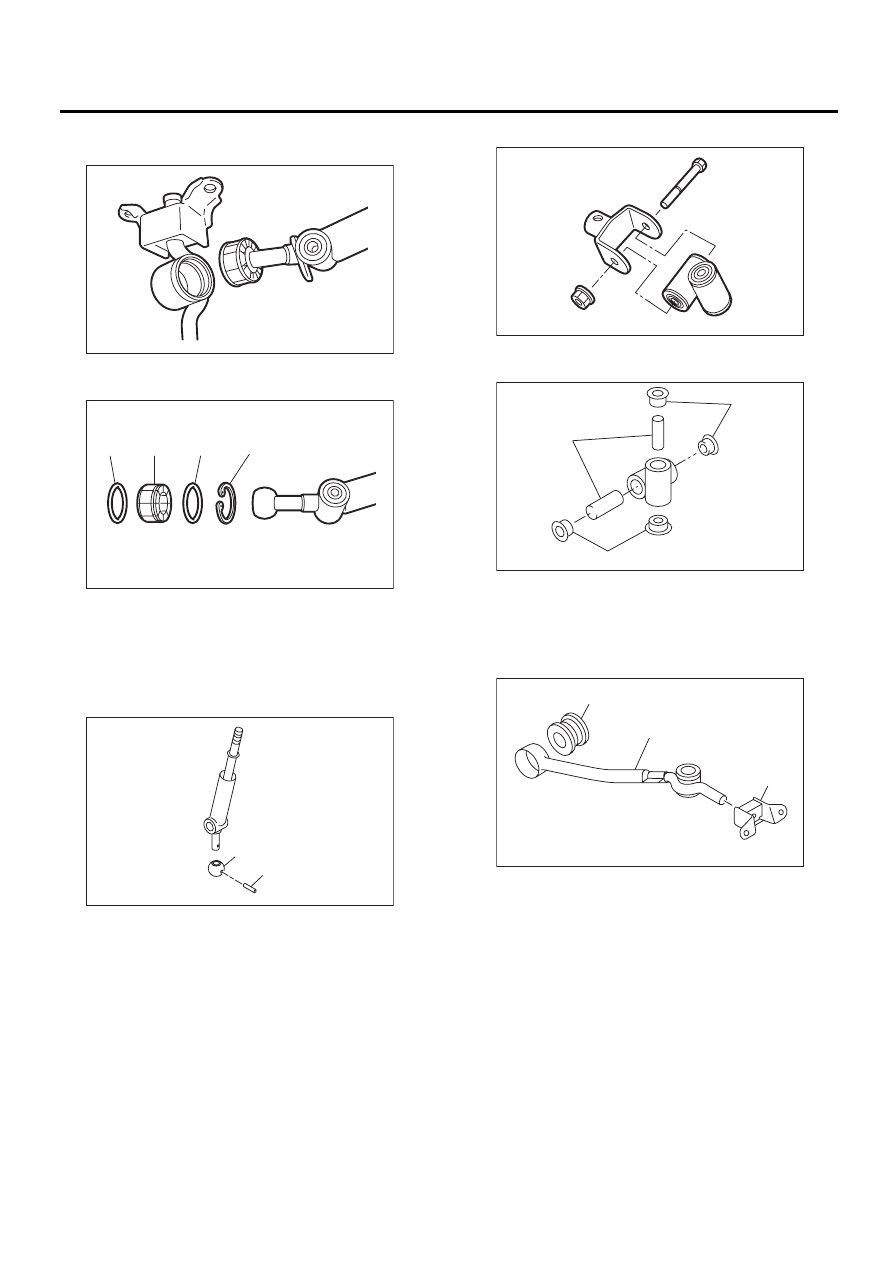

5) Разъедините рычаг переключения передач
и опору.

6) Снимите пыльник, втулку и стопорное коль-
цо с рычага переключателя передач.

7) Снимите пружинный фиксатор, а затем сни-
мите втулку и стопорное кольцо.

8) Снимите бобышку с шарнира.

9) Снимите втулку и распорную втулку с бо-
бышки.

10) Снимите втулку и резиновую подушку с
опоры.

(A) Уплотнительное кольцо

(B) Втулка

(C) Пружинное стопорное кольцо

(A) Пружинный штифт

(B) Втулка

CS-00319

CS-00320

(B)

(A)

(C)

(A)

CS-00060

(B)

(A)

(A) Втулка

(B) Дистанционная прокладка

(A) Втулка B

(B) Опора

(C) Резиновая подушка

CS-00322

CS-00238

(B)

(A)

(A)

CS-00058

(A)

(B)

(C)

CS-56

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

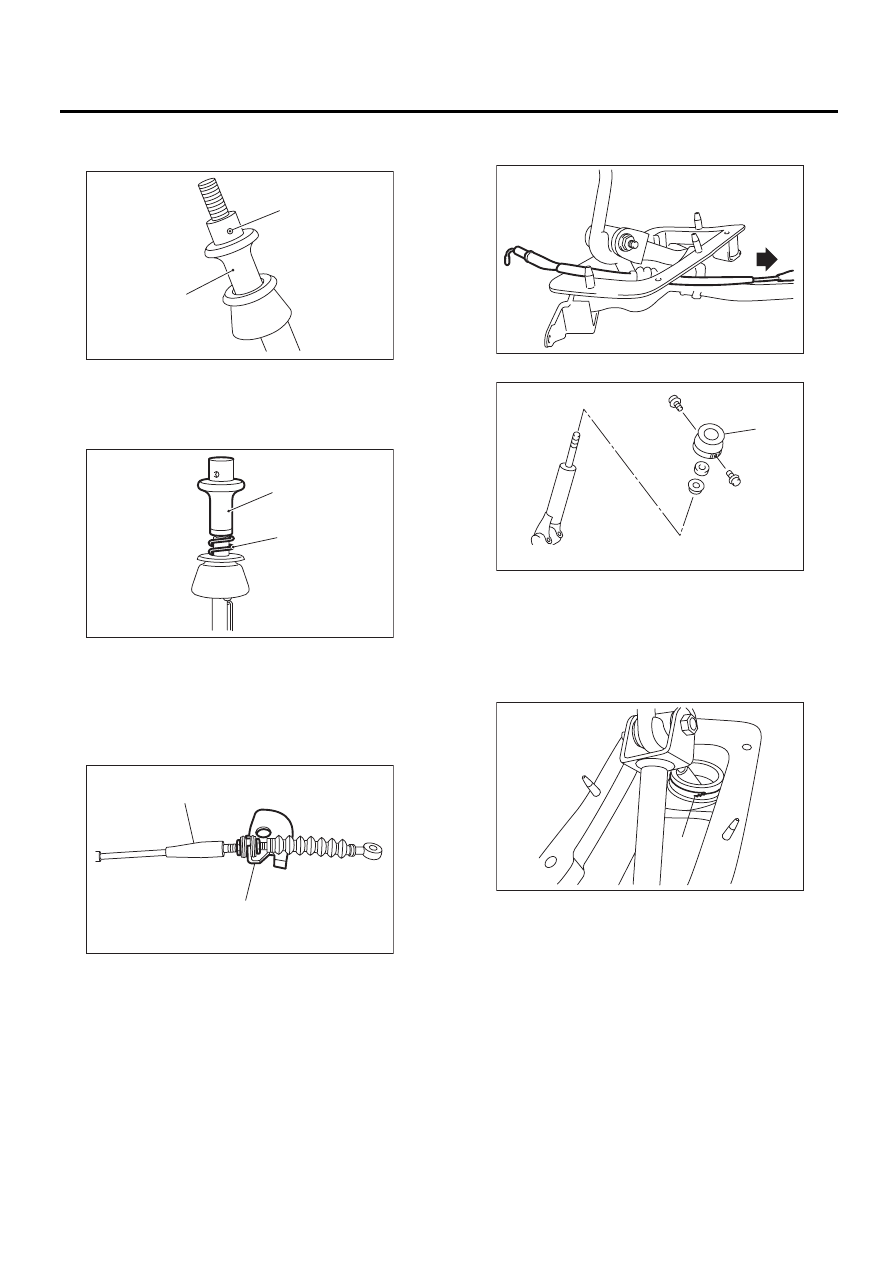

2. МОДЕЛЬ 6MT

1) Снимите пружинный штифт с движка.

2) Снимите движок и пружину.

3) Обрежьте бандаж.
4) Снимите трос контроля заднего хода с плас-
тины троса.

5) Снимите трос контроля заднего хода с узла
переключения передач.

6) Снимите держатель и пружину.

7) Разберите стопорную проволоку.

ПРИМЕЧАНИЕ:
Не используйте стопорную проволоку повтор-
но.

(A) Ползун

(B) Пружинный штифт

(A) Ползун

(B) Пружина

(A) Пластина троса

(B) Трос контроля заднего хода

CS-00225

(A)

(B)

CS-00226

(A)

(B)

CS-00228

(A)

(B)

(A) Держатель

(A) Стопорная проволока

CS-00229

CS-00587

(A)

CS-00231

(A)

CS-57

Рычаг переключения передач МТ

СИСТЕМЫ УПРАВЛЕНИЯ

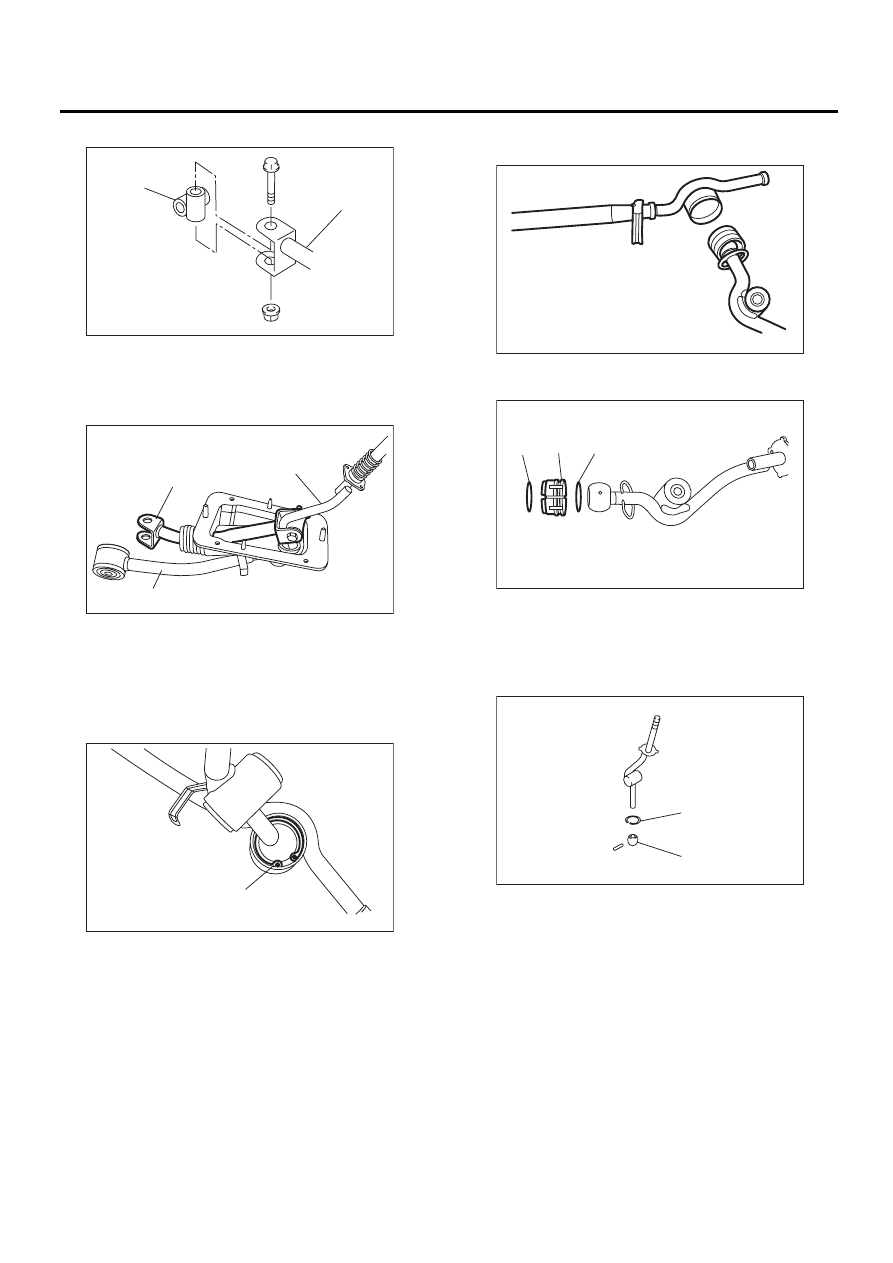

8) Снимите бобышку с штока.

9) Снимите шток с рычага.

10) Разъедините шток и внутренний пыльник.
11) Снимите стопорное кольцо с опоры.

12) Разъедините рычаг переключения передач
и опору.

13) Снимите пыльник и втулку с рычага пере-
ключателя передач.

14) Снимите пружинный штифт, а затем сними-
те втулку и стопорное кольцо.

(A) Шток

(B) Бобышка

(A) Шток

(B) Рычаг

(C) Опора

(A) Пружинное стопорное кольцо

CS-00232

(B)

(A)

CS-00233

(C)

(A)

(B)

CS-00234

(A)

(A) Уплотнительное кольцо

(B) Втулка

(A) Втулка

(B) Пружинное стопорное кольцо

CS-00235

CS-00236

(A)

(B)

(A)

CS-00237

(A)

(B)
