CS-6

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

4. РЫЧАГ ВЫБОРА ДИАПАЗОНА

(1) Рукоятка переключения передач (16) Втулка

(31) Рычаг контроля заднего хода

(2) Пыльник

(17) Пружинный штифт

(32) Плоский зажим

(3) Кольцо

(18) Втулка

(33) Бобышка

(4) Узел пыльника и изолятора

(19) Пыльник

(34) Уплотнительное кольцо

(5) Узел пластины

(20) Опора

(35) Уплотнительное кольцо

(6) Ползун

(21) Резиновая подушка

(36) Винт

(7) Пружинный штифт

(22) Втулка

(37) Пружинный лист

(8) Пружина

(23) Трос контроля заднего хода (38) Хомут

(9) Держатель

(24) Шайба



(10) Подушка седла

(25) Пружинный шплинт

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(11) Рычаг

(26) Кронштейн

T1: 1,3 (0,13, 0,96)

(12) Втулка

(27) Пластина троса

T2: 12 (1,2, 8,9)

(13) Дистанционная прокладка

(28) Шарнирное соединение

T3: 18 (1,8, 13,3)

(14) Стопорная проволока

(29) Пружинный штифт

Т4: 32 (3,3, 23,6)

(15) Пружинное стопорное кольцо

(30) Шток





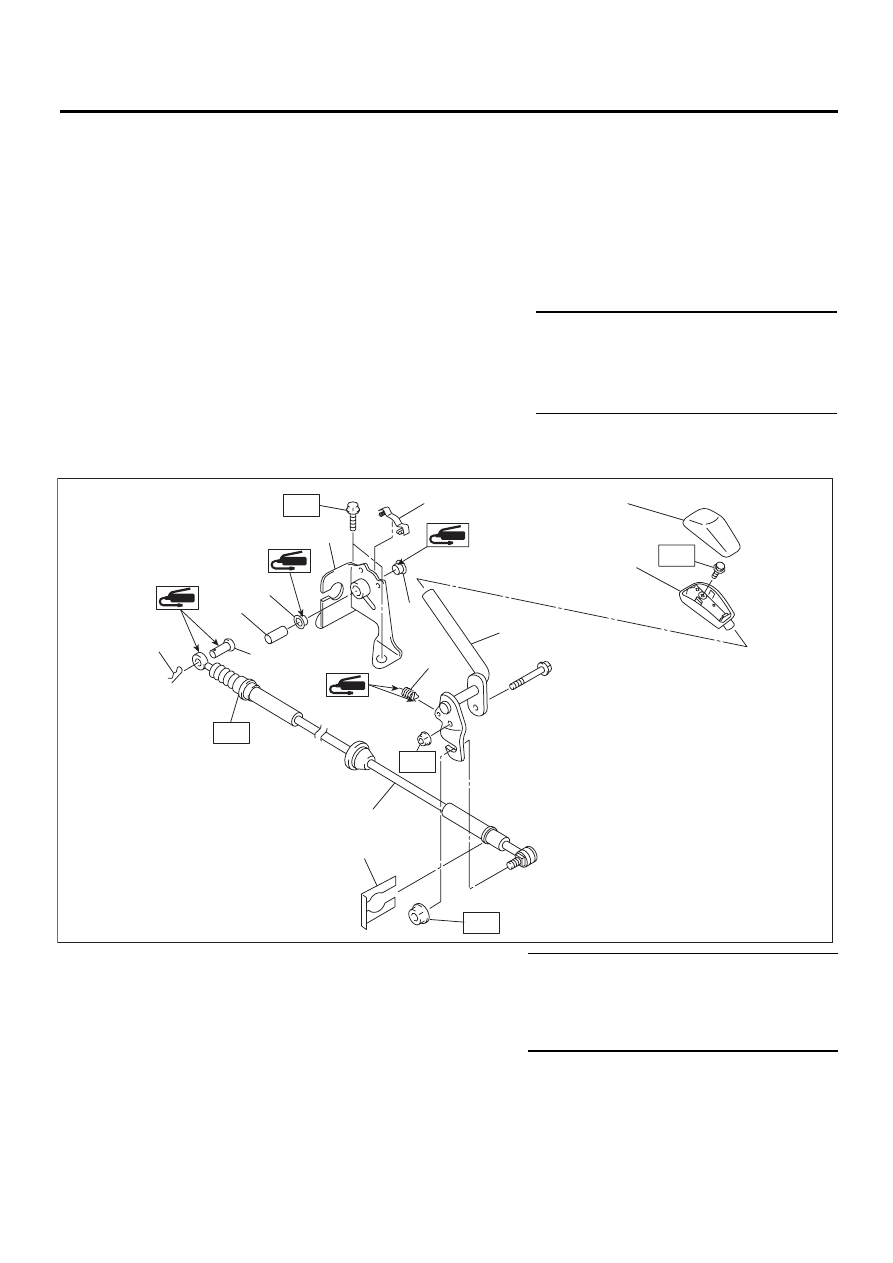

(1) Крышка

(7)

Узел пластины

Момент затяжки: Нм (кгс-м, фунт-сила-фут)

(2) Рукоятка

(8)

Втулка

T1: 4,5 (0,46, 3,3)

(3) Узел рычага

(9)

Штифт с головкой и отверстием
под шплинт

T2: 12 (1,2, 8,9)

(4) Втулка

(10)

Пружинный шплинт

T3: 27,5 (2,80, 20,3)

(5) Дистанционная прокладка

(11)

Трос





(6) Пружина

(12)

Зажим



CS-00795

(10)

(11)

(12)

(4)

(4)

(3)

(7)

T2

T2

T2

T1

T3

(8)

(9)

(5)

(1)

(2)

(6)

CS-7

Общие сведения

СИСТЕМЫ УПРАВЛЕНИЯ

C: ПОДГОТОВКА ИНСТРУМЕНТОВ

1. СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ

D: ОСТОРОЖНО

• При выполнении любых работ надевайте со-
ответствующую рабочую одежду, включая го-
ловной убор, защитные очки и защитную обувь.
• Перед снятием, установкой или разборкой
удаляйте загрязнения, в том числе грязь и про-
дукты коррозии.
• Содержите в порядке разобранные детали и
защищайте их от пыли и грязи.
• Обязательно устанавливайте причины отка-
за перед снятием, установкой или разборкой.
Избегайте снятия, установки, разборки или за-
мены деталей без необходимости.
• Используйте фирменную жидкость, смазку и
т.д. SUBARU или эквивалентную. Не смеши-
вайте жидкости, смазочные материалы и т.д.
разных типов или производителей.
• Обязательно затягивайте крепежные дета-
ли, включая болты и гайки, с предусмотренным
моментом затяжки.
• Размещайте домкраты или жесткие козлы в
специально предназначенных местах.
• Перед установкой нанесите на скользящие
или вращающиеся поверхности консистентную
смазку.
• Перед установкой уплотнительных колец
или стопорных колец наносите достаточное ко-
личество жидкости во избежание поврежде-
ния или деформации.
• Перед закреплением детали в тисках проло-
жите между деталью и губками прокладочный
материал, например, деревянные бруски, алю-
миниевую пластину или ткань.
• Перед отсоединением электрических разъ-
емов обязательно отсоедините кабель массы
от аккумулятора.

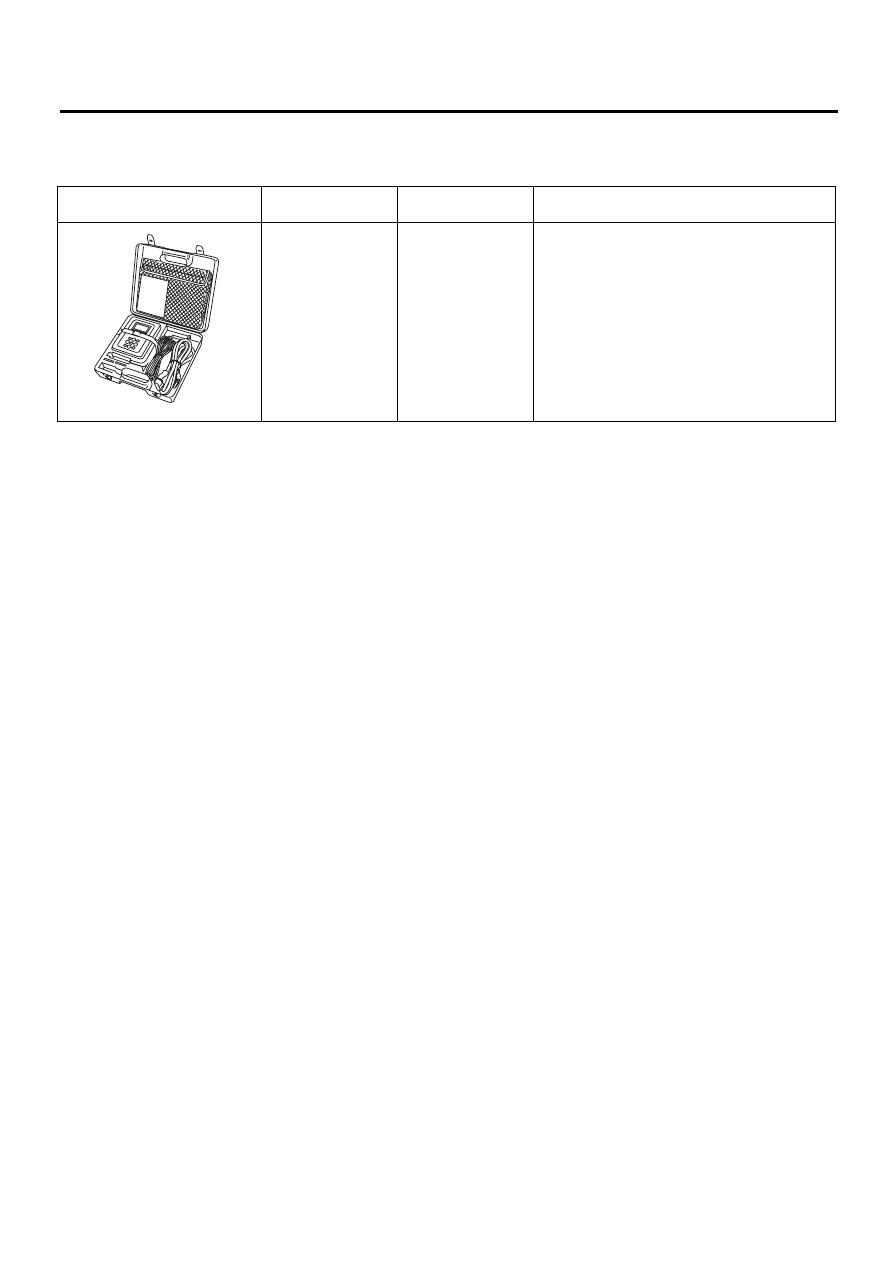

ВНЕШНИЙ ВИД

НОМЕР ИНСТРУ-

МЕНТА

ОПИСАНИЕ

КОММЕНТАРИИ

1B022XG0

КОМПЛЕКТ
SUBARU SELECT
MONITOR III

Используется для диагностики электричес-
ких систем.

ST1B022XG0

CS-8

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

2. Система управления блокировкой переключений

автоматической трансмиссии

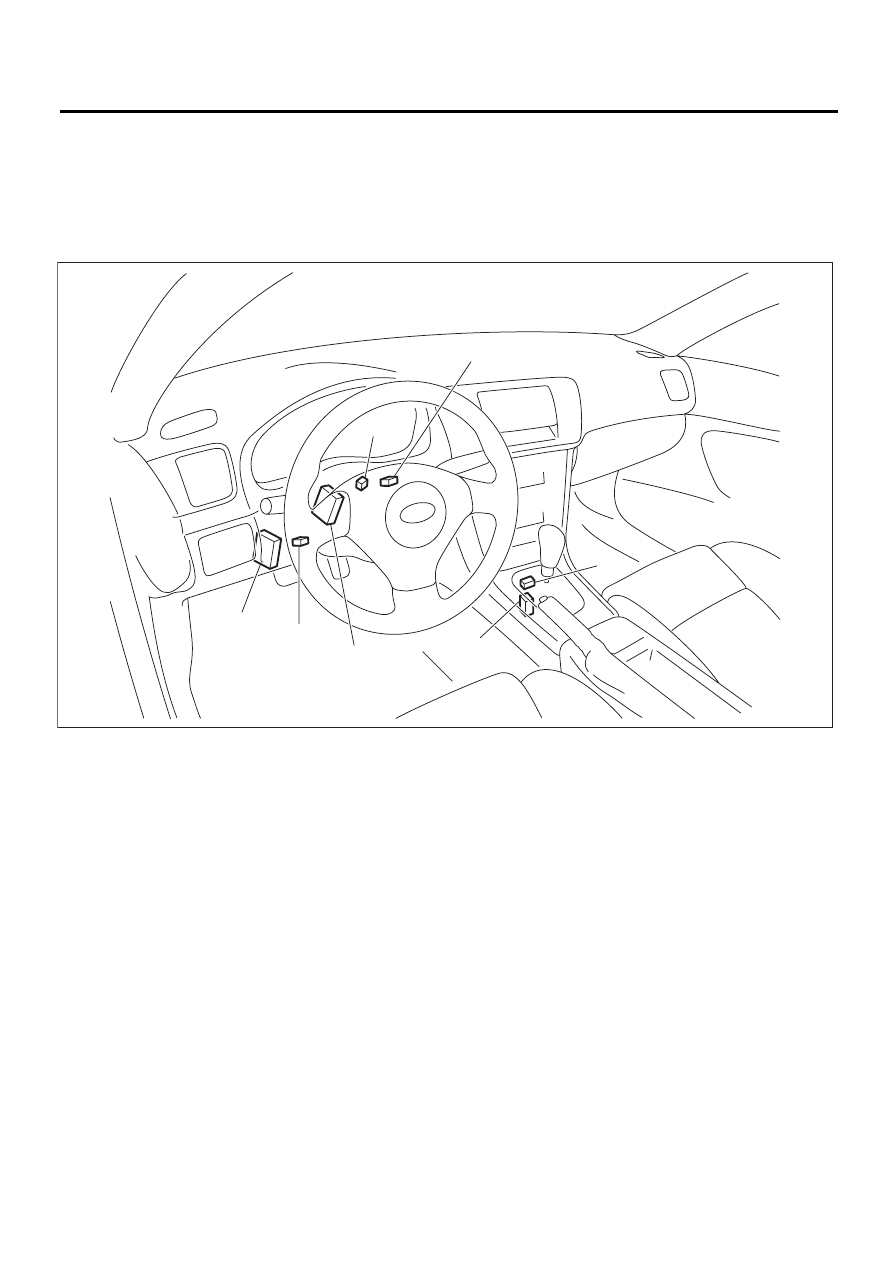

A: РАСПОЛОЖЕНИЕ

1. МОДЕЛИ БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ

(1)

TCM (диапазон “Р”)

(4)

Цилиндр замка (со встроенным
датчиком системы предупреж-
дения ключа зажигания)

(6)

Датчик диапазона “P”

(2)

Центральный блок управления

(7)

Соленоид блокировки ключа

(3)

Выключатель стоп-сигналов

(5)

Блок соленоида блокировки пе-
реключения передач





CS-00913

(1)

(3)

(2)

(5)

(6)

(7)

(4)

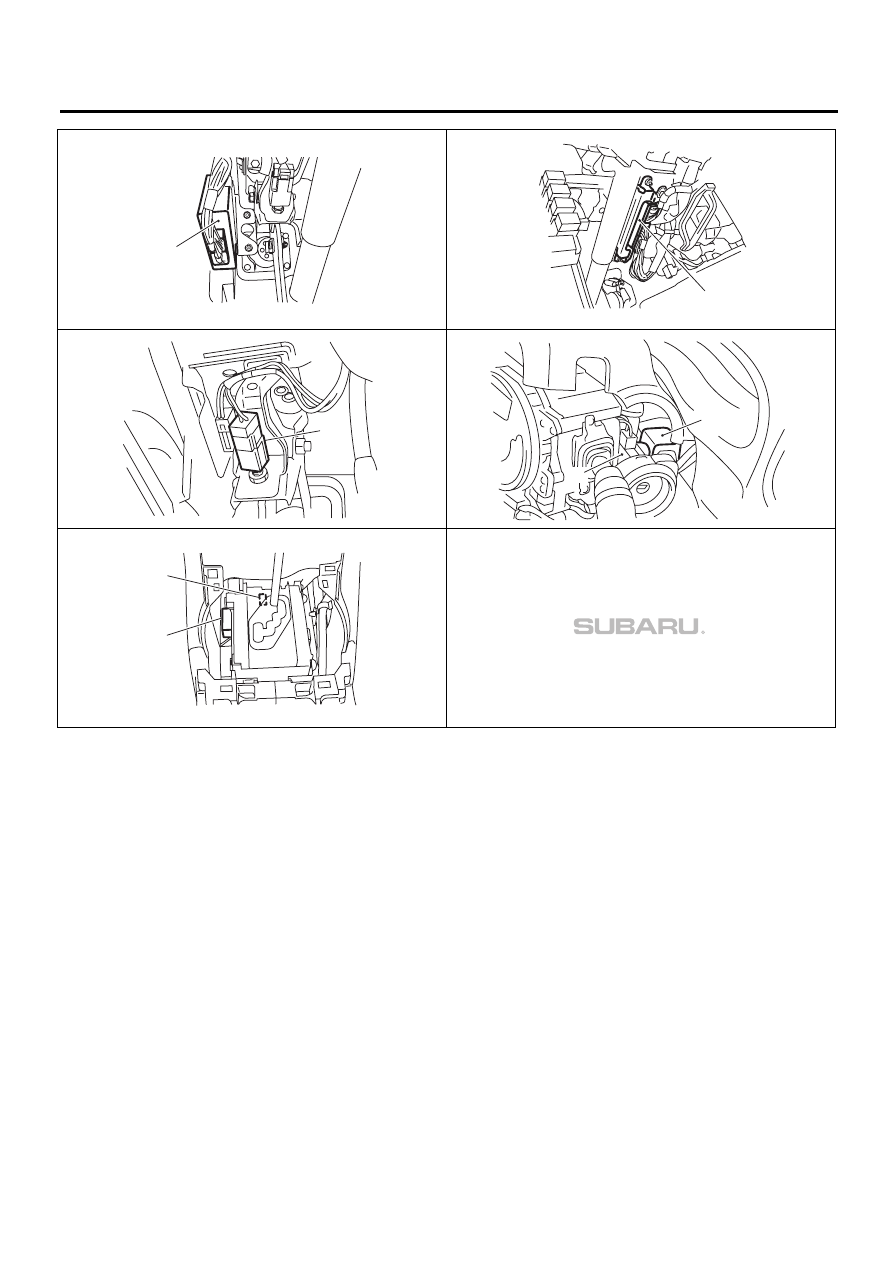

CS-9

Система управления блокировкой переключений автоматической трансмиссии

СИСТЕМЫ УПРАВЛЕНИЯ

CS-00742

(1)

CS-00743

(2)

(3)

CS-00270

CS-00359

(7)

(4)

CS-00744

(5)

(6)
