Subaru Legacy (2008 год). Руководство - часть 557
EN(H6DO)(diag)-260
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1

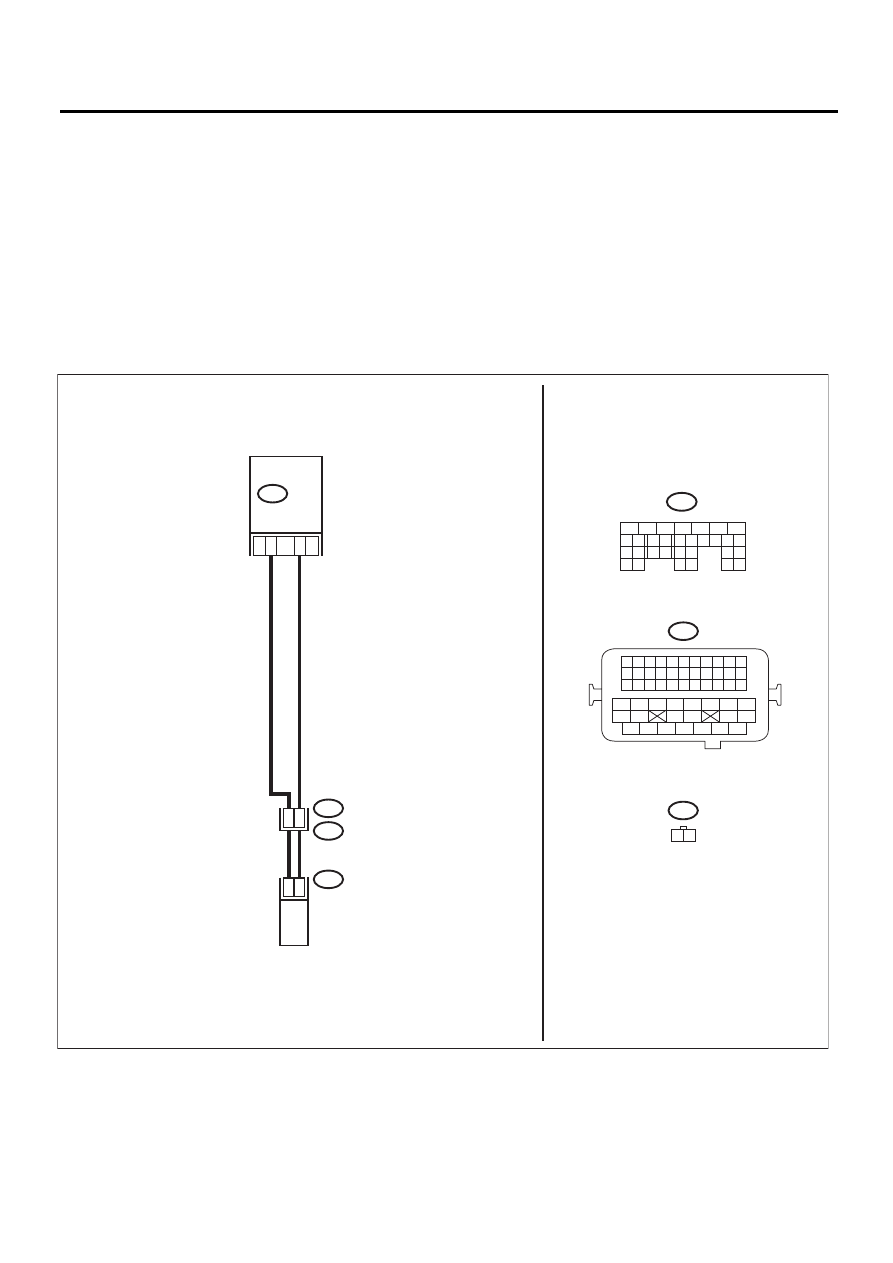

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УП-
РАВЛЕНИЯ ПОТОКОМ МАСЛА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отключите разъемы от ECM и электро-
магнитного клапана управления потоком
масла.
3) Измерьте напряжение между ECM и
массой кузова.
Разъем и клемма
(B137) № 17 (+) — Масса кузова (–):
(B137) № 16 (+) — Масса кузова (–):
Напряжение меньше, чем
1 В?
Устраните короткое за-
мыкание на цепь питания
в проводке между ECM и
разъемом электромаг-
нитного клапана управ-
ления потоком масла.
2
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
ЭЛЕКТРОМАГНИТНЫМ КЛАПАНОМ УП-
РАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между ECM и
разъемом электромагнитного клапана уп-
равления потоком масла.
Разъем и клемма
(B137) № 17 — (E67) № 1:
(B137) № 16 — (E67) № 2:
Сопротивление составля-
ет менее 1 Ом?
Устраните неисправ-
ность в проводке и разъ-
еме.
ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом электромагнитного
клапана управления по-
током масла
• Плохой контакт в со-
единительном разъеме
3
ПРОВЕРКА ЭЛЕКТРОМАГНИТНОГО КЛА-
ПАНА УПРАВЛЕНИЯ ПОТОКОМ МАСЛА.
Измерьте сопротивление между клеммами
электромагнитного клапана управления по-
током масла.
Клеммы
№ 1 — № 2:
Сопротивление в диапазо-
не 6—12 Ом?
Устраните пло-
хой контакт в
разъеме ECM и
разъеме электро-
магнитного кла-
пана управления
потоком масла.
