EN(H6DO)(diag)-248

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

CM:КДН P1520 НЕИСПРАВНОСТЬ В ЦЕПИ СИСТЕМЫ ВЫКЛЮЧАТЕЛЯ

СТАРТЕРА 2 (ВКЛ)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

EN(H6DO)(diag)-249

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

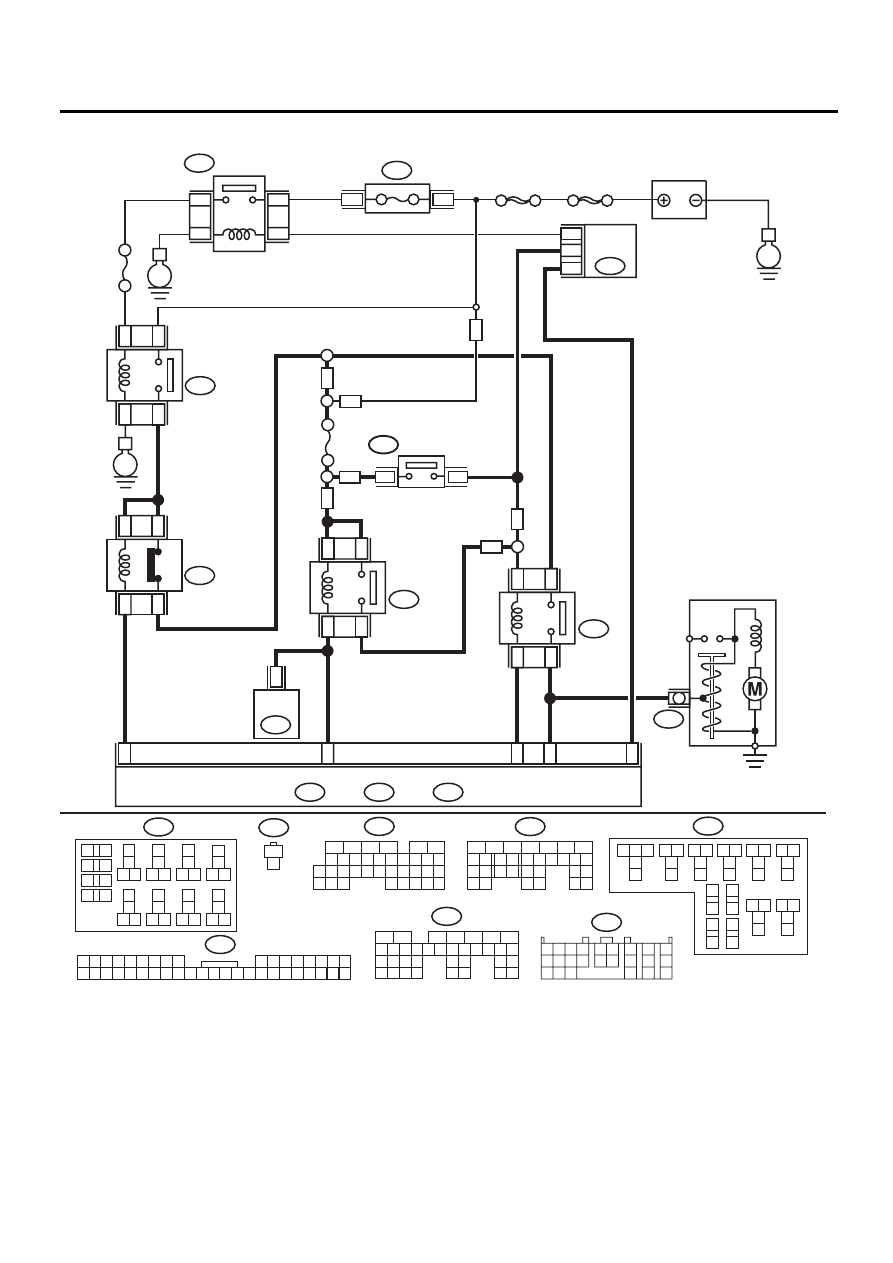

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B225

B425

24

22

23

25

20

1

8

19

21

13

15

16

14

B425

35

37

36

34

B425

5

1

3

2

B425

B14

B425

27

26

D28

C32

C31

C20

B13

E

E

E

No.26

B: B135

C: B136

D: B137

19

B55

B420

SBF-6

ГЛАВНЫЙ SBF

No.21

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

D: B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

EN-06202

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B420

1 2 3 4 5 6 7 8   9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

MT

AT

MT

AT

AT

MT

1

2

B106

MT

B106

1
2

34

39

18

B55

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

АККУМУЛЯТОР

РЕЛЕ СТАРТЕРА
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

РЕЛЕ ОТСЕЧКИ
СТАРТЕРА

РЕЛЕ
СТАРТЕРА

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ
БЛОКИРАТОРА

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

TCM

ECM

EN(H6DO)(diag)-250

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ
СТАРТЕРА.
1) Переведите систему зажигания в ре-
жим ON.
2) Проверьте состояние электродвигате-
ля стартера.

Вращается ли
электродвигатель
стартера?

Переходите к шагу 2.

Устраните короткое замы-
кание на цепь питания.

ПРИМЕЧАНИЕ:
В этом случае устраните
неисправности в следую-
щих жгутах проводов:
• Короткое замыкание на
цепь питания в проводке
между ECM и разъемом ре-
ле стартера
• Короткое замыкание на
цепь питания в проводке
между ECM и электродви-
гателем стартера
• Короткое замыкание на
цепь питания в проводке
между разъемом реле
стартера и электродвига-
телем стартера

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ РАЗЪ-
ЕМОМ РЕЛЕ ОТСЕЧКИ СТАРТЕРА И
РАЗЪЕМОМ РЕЛЕ СТАРТЕРА.
1) Переведите систему зажигания в ре-
жим OFF.
2) Отсоедините разъем от электродвига-
теля стартера.
3) Снимите реле отсечки стартера, реле
стартера и реле блокиратора.
4) Переведите систему зажигания в ре-
жим ON.
5) Измерьте напряжение между разъ-
емом реле стартера и массой кузова.

Разъем и клемма

(B225) № 13 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Устраните короткое за-
мыкание на цепь питания
в проводке между разъ-
емом реле отсечки стар-
тера и разъемом реле
стартера.

Переходите к шагу 3.

3

ПРОВЕРКА РЕЛЕ ОТСЕЧКИ СТАРТЕРА.
1) Подключите аккумулятор к клеммам
реле отсечки стартера № 1 и № 3.
2) Измерьте сопротивление между клем-
мами реле отсечки стартера.

Клеммы

№ 2 — № 5:

Сопротивление со-
ставляет 1 МОм
или более?

Переходите к шагу 6.

Замените реле отсечки
стартера. <См.
EN(H6DO)(diag)-9, РАСПО-
ЛОЖЕНИЕ, Расположе-
ние электрических компо-
нентов.>
Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЛЕ СТАРТЕРА.
1) Отсоедините разъемы от ECM.
2) Измерьте сопротивление между ECM
и массой кузова.

Разъем и клемма

(B136) № 20 — Масса кузова:

Сопротивление со-
ставляет 1 МОм
или более?

Переходите к шагу 5.

Устраните короткое замы-
кание на массу в проводке
между ECM и разъемом
реле стартера.

5

ПРОВЕРКА РЕЛЕ СТАРТЕРА.
Измерьте сопротивление между клемма-
ми реле стартера.

Клеммы

№ 13 — № 14:

Сопротивление со-
ставляет 1 МОм
или более?

Переходите к шагу 6.

Замените реле стартера.
<См. EN(H6DO)(diag)-9,
РАСПОЛОЖЕНИЕ, Распо-
ложение электрических
компонентов.>

EN(H6DO)(diag)-251

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

6

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM,
РАЗЪЕМОМ РЕЛЕ СТАРТЕРА И ЭЛЕКТ-
РОДВИГАТЕЛЕМ СТАРТЕРА.
1) Отсоедините разъемы от ECM.
2) Переведите систему зажигания в ре-
жим ON.
3) Измерьте напряжение между ECM и
массой кузова.

Разъем и клемма

(B135) № 13 (+) — Масса кузова (–):

Напряжение со-
ставляет 10 В или
более?

Устраните короткое за-
мыкание на цепь питания.

ПРИМЕЧАНИЕ:
В этом случае устраните
неисправности в следую-
щих жгутах проводов:
• Короткое замыкание на
цепь питания в проводке
между ECM и разъемом
реле стартера
• Короткое замыкание на
цепь питания в проводке
между ECM и электродви-
гателем стартера
• Короткое замыкание на
цепь питания в проводке
между разъемом реле
стартера и электродвига-
телем стартера

Устраните плохой контакт
в разъеме ECM.

Шаг

Проверка

Да

Нет
