Subaru Legacy (2008 год). Руководство - часть 549

EN(H6DO)(diag)-228

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

2. МОДЕЛЬ С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель не запускается
ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

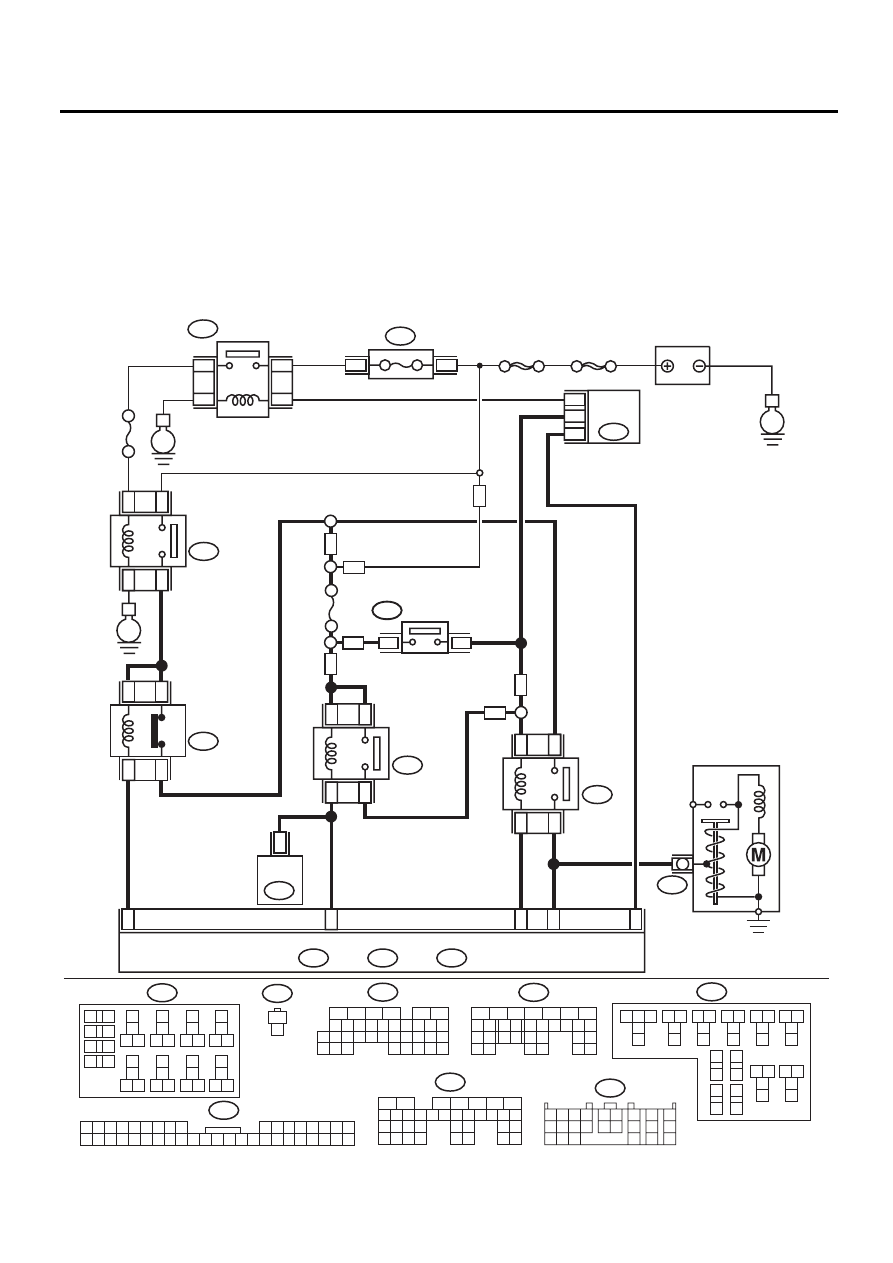

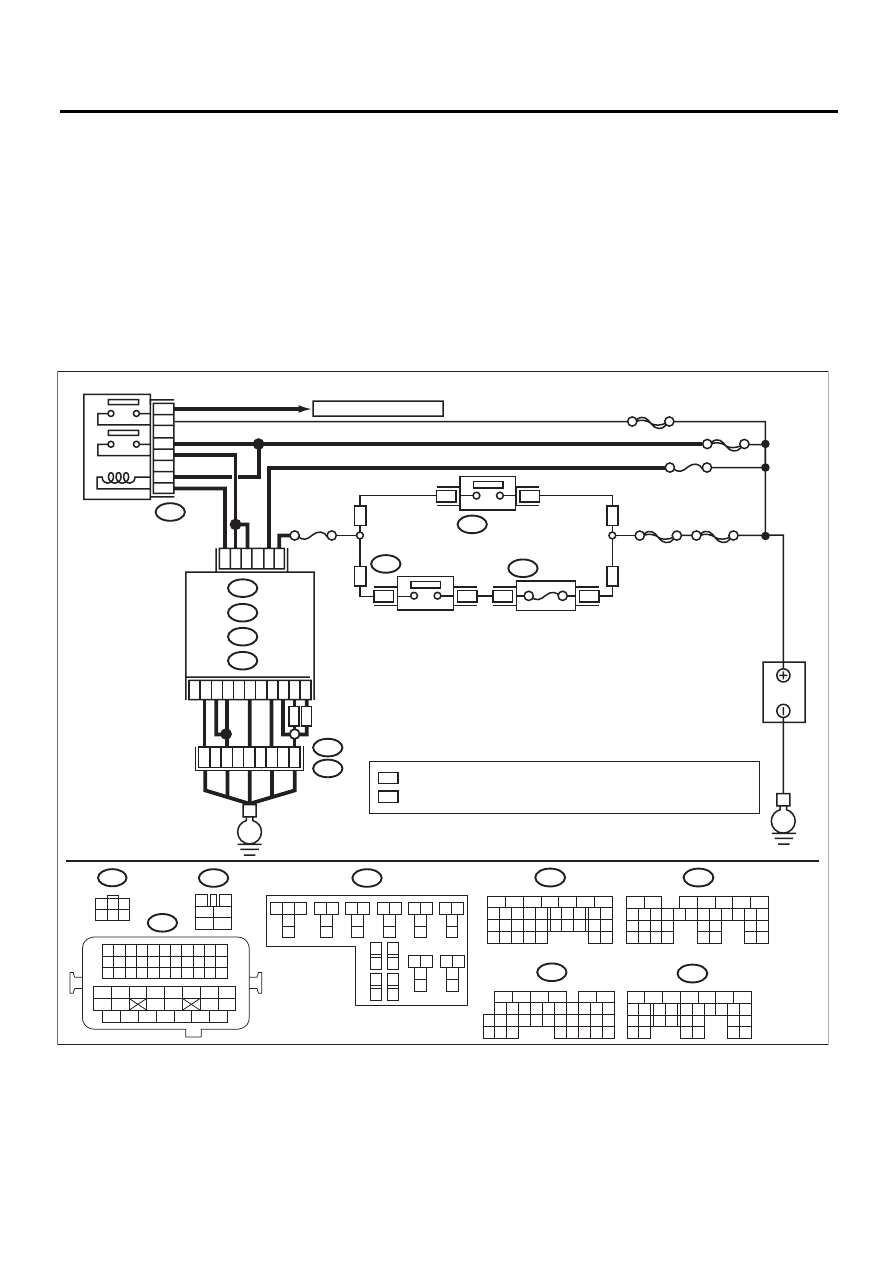

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

B225

B425

24

22

23

25

20

1

8

19

21

13

15

16

14

B425

35

37

36

34

B425

5

1

3

2

B425

B14

B425

27

26

D28

C32

C31

C20

B13

E

E

E

No.26

B: B135

C: B136

D: B137

19

B55

B420

SBF-6

ГЛАВНЫЙ SBF

No.21

B425

1 2

4
5

3

6 7

8
9

10 11

12
13

14 15

16
17

22 23

24
25

18 19

20
21

38 39

40
41

34 35

36
37

26

27

30

31

28

29

32

33

D: B137

8

5

6

10 11 12 13 14 15

7

2

1

3

4

16

30

19 20

22
28 29

9

17

18

25

21

23

24

31

26 27

EN-06202

B: B135

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

C: B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B420

1 2 3 4 5 6 7 8   9

21 22 23 24 25 26 27 28 29 30 31 32 33 34

10 11 12 13 14 15 16 17

18 19 20

35 36 37 38 39 40

MT

AT

MT

AT

AT

MT

1

2

B106

MT

B106

1
2

34

39

18

B55

1 2 3 4

10 11 12
19 20 21

13

5 6

14 15

7

8

9

16

17

18

22

23

24

B225

13
14

15 16

17

27

24

25
26

20

21
22

23

29
30

31

28

32

35

33
34

37
38

39

36

40

8

9

10

11 12

1

2

5

3

4

7

6

19

18

РЕЛЕ ЗАЖИГАНИЯ 1 (СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ)

АККУМУЛЯТОР

РЕЛЕ СТАРТЕРА
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

БЛОК

УПРАВЛЕНИЯ

ЭЛЕКТРО-

ПИТАНИЕМ

РЕЛЕ ОТСЕЧКИ
СТАРТЕРА

РЕЛЕ
СТАРТЕРА

ДВИГАТЕЛЬ СТАРТЕРА

РЕЛЕ
БЛОКИРАТОРА

ДАТЧИК НАЖАТИЯ
ПЕДАЛИ СЦЕПЛЕНИЯ

TCM

ECM

EN(H6DO)(diag)-229

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА КНОПКИ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ.
Нажмите кнопку запуска/остановки двигателя.

Осуществляется ли нажатие
кнопки плавно без каких-ли-
бо препятствий?

Переходите к ша-
гу 2.

Замените кнопку
запуска/останов-
ки двигателя.
<См. SL-92, Кноп-
ка запуска/оста-
новки двигателя.>

2

ПРОВЕРКА КДН.
1) Очистите память при помощи Subaru Select
Monitor.

ПРИМЕЧАНИЕ:
За более подробной информацией о порядке ра-
боты, обратитесь к разделу “Режим очистки па-
мяти”. <См. EN(H6DO)(diag)-62, Режим очистки
памяти.>
2) Запустите двигатель и дайте ему поработать
на холостых оборотах в течение трех минут или
более.

Выводится тот же КДН, что и
при текущей диагностике?

Переходите к ша-
гу 3.

В данный момент
цепь вернулась в
нормальное состо-
яние. Воспроизве-
дите условия воз-
никновения неис-
правности и
повторите провер-
ку.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И БЛО-
КОМ УПРАВЛЕНИЯ ПИТАНИЕМ.
1) Переведите систему зажигания в режим
OFF.
2) Отсоедините разъемы от ECM.
3) Переведите систему зажигания в режим ON.
4) Измерьте напряжение между ECM и массой
кузова.

Разъем и клемма

(B136) № 32 (+) — Масса кузова (–):

Напряжение составляет 10 В
или более?

Устраните корот-
кое замыкание
на цепь питания в
проводке между
ECM и блоком уп-
равления питани-
ем.

Устраните плохой
контакт в разъеме
ECM.

EN(H6DO)(diag)-230

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BR:КДН P0519 РАБОЧИЕ ХАРАКТЕРИСТИКИ СИСТЕМЫ УПРАВЛЕНИЯ

ПОДАЧЕЙ ВОЗДУХА НА ХОЛОСТОМ ХОДУ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Двигатель продолжает работать на более высоких оборотах, чем предусмотрено на холостом ходу.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

BS:КДН P0600 ПОСЛЕДОВАТЕЛЬНАЯ ЛИНИЯ СВЯЗИ

ПРИМЕЧАНИЕ:
За информацией о процедуре диагностики обратитесь к разделу LAN. <См. LAN(diag)-2, Базовая
процедура диагностики.>

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДРУГИХ КДН НА ДИСПЛЕЕ.

Отображается ли какой-
либо другой КДН?

Проверьте соот-
ветствующие КДН,
используя “Список
кодов диагностики
неисправности
(КДН)”. <См.
EN(H6DO)(diag)-97,
Список кодов диа-
гностики неисправ-
ностей (КДН).>

Переходите к шагу 2.

2

ПРОВЕРКА СИСТЕМЫ ВПУСКА ВОЗДУХА.
1) Запустите двигатель и установите его в ре-
жим холостого хода.
2) Проверьте следующие позиции.
• Ослабление впускного коллектора и корпу-
са дроссельной заслонки
• Трещины прокладки впускного коллектора
и прокладки корпуса дроссельной заслонки
• Отсоединение вакуумных шлангов

Выявлены ли неполадки в
системе впуска воздуха?

Устраните подсос и
утечки воздуха.

Переходите к шагу 3.

3

ПРОВЕРКА БЛОКА ЭЛЕКТРОННОЙ ДРОС-
СЕЛЬНОЙ ЗАСЛОНКИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Снимите блок электронной дроссельной
заслонки.
3) Проверьте блок электронной дроссельной
заслонки.

Обнаружены ли посторон-
ние предметы внутри бло-
ка электронной дроссель-
ной заслонки?

Удалите посторон-
ние предметы из
блока электронной
дроссельной за-
слонки.

Выполните диагнос-
тику по КДН P2101.
<См. EN(H6DO)(diag)-
265, КДН P2101 ДИА-
ПАЗОН/РАБОЧИЕ
ХАРАКТЕРИСТИКИ
ЦЕПИ УПРАВЛЕНИЯ
ДВИГАТЕЛЕМ ПРИ-
ВОДА ДРОССЕЛЬ-
НОЙ ЗАСЛОНКИ,
Процедура диагнос-
тики с использовани-
ем кодов диагностики
неисправностей
(КДН).>

EN(H6DO)(diag)-231

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

BT:КДН P0604 ВНУТРЕННЯЯ ОШИБКА ОПЕРАТИВНОЙ ПАМЯТИ (ОЗУ)

БЛОКА УПРАВЛЕНИЯ

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
• Двигатель не запускается.
• Двигатель глохнет.

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.
ЭЛЕКТРИЧЕСКАЯ СХЕМА:
