EN(H6DO)(diag)-168

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлаж-
дающей жидкости выше 75°C (167°F), и подде-
рживайте обороты двигателя на уровне 3000 об/
мин. (максимум 2 минуты)
2) Считайте сигнал заднего датчика кислорода
при помощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-43, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке ра-
боты, обратитесь к Руководству по эксплуатации
универсального сканера.

Напряжение состав-
ляет 490 мВ или бо-
лее?

Переходите к
шагу 6.

Переходите к шагу 2.

2

ПРОВЕРКА ДАННЫХ ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Прогрейте двигатель до температуры охлаж-
дающей жидкости выше 75°C (167°F), и быстро
снизьте обороты двигателя с 3000 об/мин.
2) Считайте сигнал заднего датчика кислорода
при помощи Subaru Select Monitor или универсаль-
ного сканера.

ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-43, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке ра-
боты, обратитесь к Руководству по эксплуатации
универсального сканера.

Напряжение состав-
ляет 250 мВ или ме-
нее?

Переходите к
шагу 6.

Переходите к шагу 3.

3

ПРОВЕРКА РАЗЪЕМА ЗАДНЕГО ДАТЧИКА КИС-
ЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

Попала ли в разъем
вода?

Полностью уда-
лите попавшую
внутрь воду.

Переходите к шагу 4.

4

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и заднего датчи-
ка кислорода.
3) Измерьте сопротивление в проводке между
ECM и разъемом заднего датчика кислорода.

Разъем и клемма

(B135) № 4 — (E61) № 3:
(B135) № 30 — (E61) № 4:

Сопротивление со-
ставляет менее 1 Ом?

Переходите к
шагу 5.

Устраните разрыв цепи в
проводке между ECM и
разъемом заднего датчи-
ка кислорода.

EN(H6DO)(diag)-169

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

5

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ЗАДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от заднего датчика кис-
лорода.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом зад-
него датчика кислорода и массой кузова.

Разъем и клемма

(E61) № 3 (+) — Масса кузова (–):

Напряжение состав-
ляет 0,2 — 0,5 В?

Замените за-
дний датчик кис-
лорода. <См.
FU(H6DO)-33,
Задний датчик
кислорода.>

Устраните неисправность
в проводке и разъеме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в проводке
между ECM и датчиком
кислорода
• Плохой контакт в разъ-
еме заднего датчика кис-
лорода
• Плохой контакт в разъ-
еме ECM

6

ПРОВЕРКА СИСТЕМЫ ВЫПУСКА
Проверьте детали системы выпуска.

ПРИМЕЧАНИЕ:
Проверьте следующие позиции.
• Ослабление или неправильное соединение де-
талей системы выпуска
• Повреждения (трещины, отверстия и др.) дета-
лей
• Ослабление и неправильное соединение дета-
лей между передним датчиком кислорода и за-
дним датчиком кислорода

Выявлены ли непо-
ладки в системе вы-
пуска?

Отремонтируй-
те или замените
неисправные
детали.

Замените задний датчик
кислорода. <См.
FU(H6DO)-33, Задний дат-
чик кислорода.>

Шаг

Проверка

Да

Нет

EN(H6DO)(diag)-170

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

AI: КДН P0151 НИЗКОЕ НАПРЯЖЕНИЕ В ЦЕПИ ДАТЧИКА КИСЛОРОДА

(БАНК 2 ДАТЧИК 1)

УСЛОВИЯ ОБНАРУЖЕНИЯ КДН:
Немедленно при распознавании неисправности

ОСТОРОЖНО:
После проведения работ или замены неисправных деталей, выполните процедуру очистки
памяти <См. EN(H6DO)(diag)-62, ПОРЯДОК РАБОТЫ, Режим очистки памяти.> и процедуру
проверки <См. EN(H6DO)(diag)-54, ПОРЯДОК РАБОТЫ, Режим проверки.>.

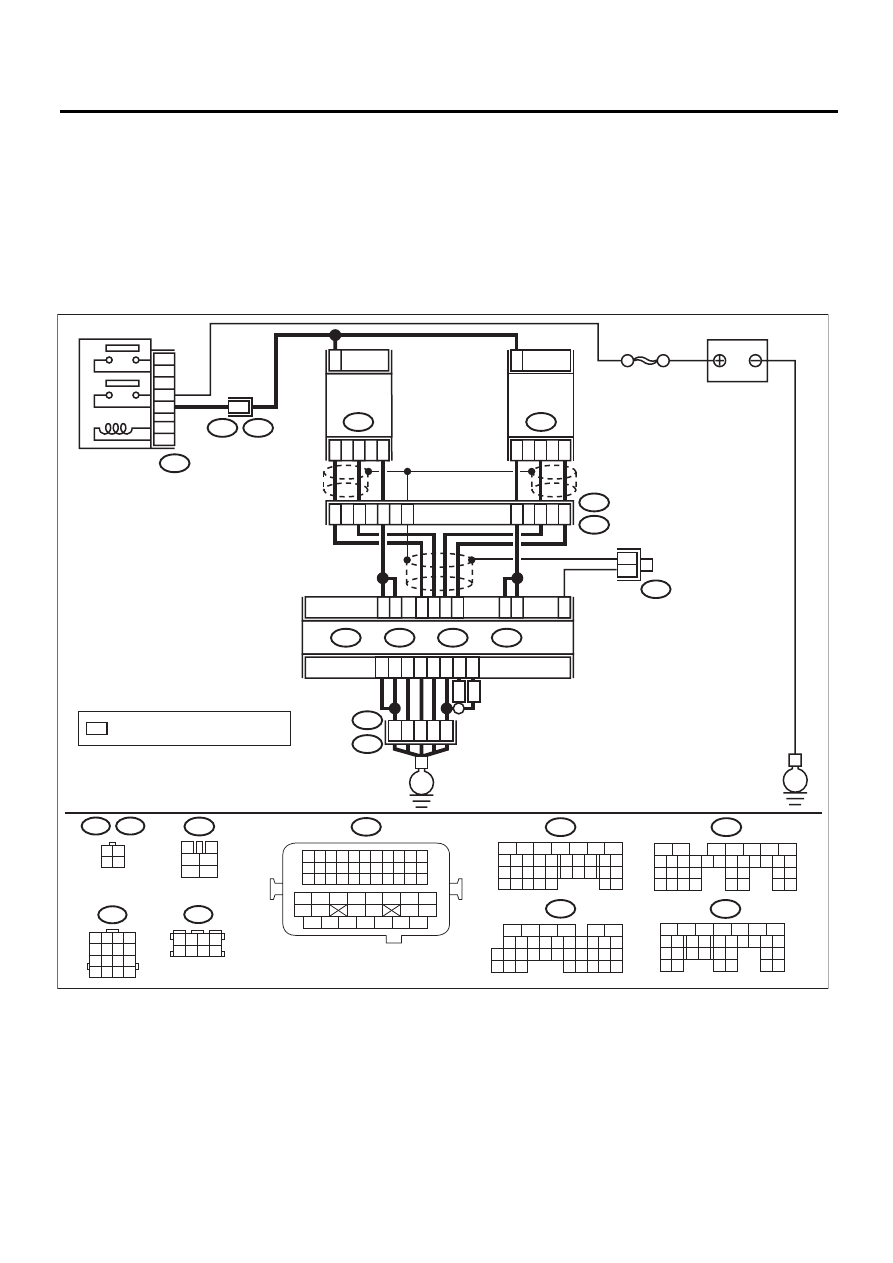

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06204

3

4

5

6

1

2

1 2 3 4
5 6 7 8
9 10 11 12

13 14 15 16

3 4

1 2

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17 18 19

20 21

29 30 31

32 33

34 35

5

6

7

8

2

1

9

4

3

10

24

22 23

25

11 12 13 14 15

26 27

28

16 17

18 19 20 21

33 34

29

32

30 31

1 2 3 4

12 13 14 15

5 6 7 8

16 17 18 19

9 10 11

20 21 22

23 24 25 26 27 28 29 30 31 32 33

35

34

37

36

39

38

41

40

43

42

44

45

47

46

49

48

51

50

53

52

54

E

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

5

6

7

8

2

1

9

4

3

10

22 23

11 12 13 14 15

24 25

26

16 17

18 19 20 21

27

28 29

30 31

3 4

5 6

1 2

7 8

A3

D2

D1

D7

D3

A5

C1

4

C1

5

B135

B:

B134

A:

B137

B7

B6

B1

0

B1

1

B

8

C2

C3

B1

B9

5

6

2

4

3

1

E24

E47

1

3

4

1

3

4

7

E3

B22

D:

B136

C:

52

35

34

36

37

MT

RHD

E

B21

E2

2

2

E3

B22

1

2

3

5

4

6

B47

8

SBF-5

B137

B136

B135

B138

B22

B47

B21

E24

E47

B

:

C

:

D

:

B134

A

:

*

B138

*

*

ГЛАВНОЕ РЕЛЕ

ЛЕВЫЙ ПЕРЕДНИЙ

ДАТЧИК КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВО-

ВОЗДУШНОЙ СМЕСИ)

ПРАВЫЙ ПЕРЕДНИЙ

ДАТЧИК КИСЛОРОДА
(КАЧЕСТВА ТОПЛИВО-

ВОЗДУШНОЙ СМЕСИ)

АККУМУЛЯТОР

ECM

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ
  ИЗ 1, 2, 5  И 6

EN(H6DO)(diag)-171

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА РАЗЪЕМА ПЕРЕДНЕГО ДАТЧИКА
КИСЛОРОДА И СОЕДИНИТЕЛЬНОГО РАЗЪЕМА.

Попала ли в разъем во-
да?

Полностью уда-
лите попавшую
внутрь воду.

Переходите к шагу 2.

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИСЛОРОДА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от ECM и разъем перед-
него датчика кислорода.
3) Измерьте сопротивление между ECM и мас-
сой кузова.

Разъем и клемма

(B135) № 11 — Масса кузова:
(B135) № 10 — Масса кузова:

Сопротивление состав-
ляет 1 МОм или более?

Переходите к ша-
гу 3.

Устраните короткое
замыкание на массу
в проводке между
ECM и разъемом пе-
реднего датчика кис-
лорода.

3

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме переднего датчика
кислорода.

Обнаружен ли плохой
контакт в разъеме пе-
реднего датчика кисло-
рода?

Устраните пло-
хой контакт в
разъеме перед-
него датчика кис-
лорода.

Замените передний
датчик кислорода.
<См. FU(H6DO)-31,
Передний датчик
кислорода (качества
топливовоздушной
смеси).>
