Subaru Legacy (2008 год). Руководство - часть 527
EN(H6DO)(diag)-140

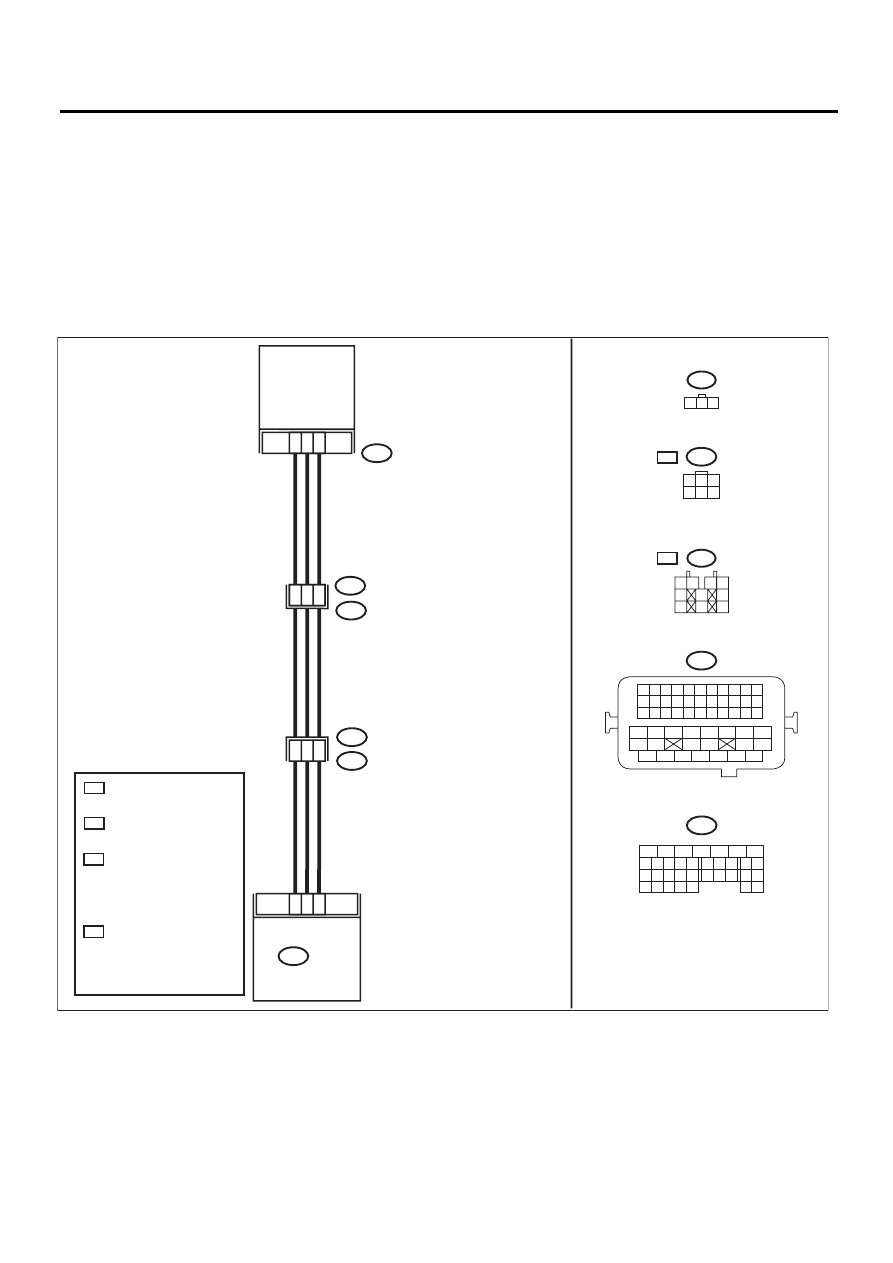

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ТЕКУЩИХ ДАННЫХ
1) Запустите двигатель.
2) Считайте сигнал датчика воздушного потока
при помощи Subaru Select Monitor или универ-
сального сканера.
ПРИМЕЧАНИЕ:
• Subaru Select Monitor
Для получения более подробной информации о
порядке работы, обратитесь к разделу “СЧИТЫ-
ВАНИЕ ТЕКУЩИХ ДАННЫХ ДВИГАТЕЛЯ”. <См.
EN(H6DO)(diag)-43, Subaru Select Monitor.>
• Универсальный сканер
За более подробной информацией о порядке ра-
боты, обратитесь к Руководству по эксплуата-
ции универсального сканера.
Напряжение меньше,
чем 0,2 В?
Даже если горит конт-
рольная лампа обнару-
жения неисправности,
цепь в настоящий мо-
мент работает нормаль-
но. Повторите неисправ-
ность, затем выполните
диагностику еще раз.
ПРИМЕЧАНИЕ:
В этом случае причиной
может быть временный
плохой контакт в разъ-
еме.
2

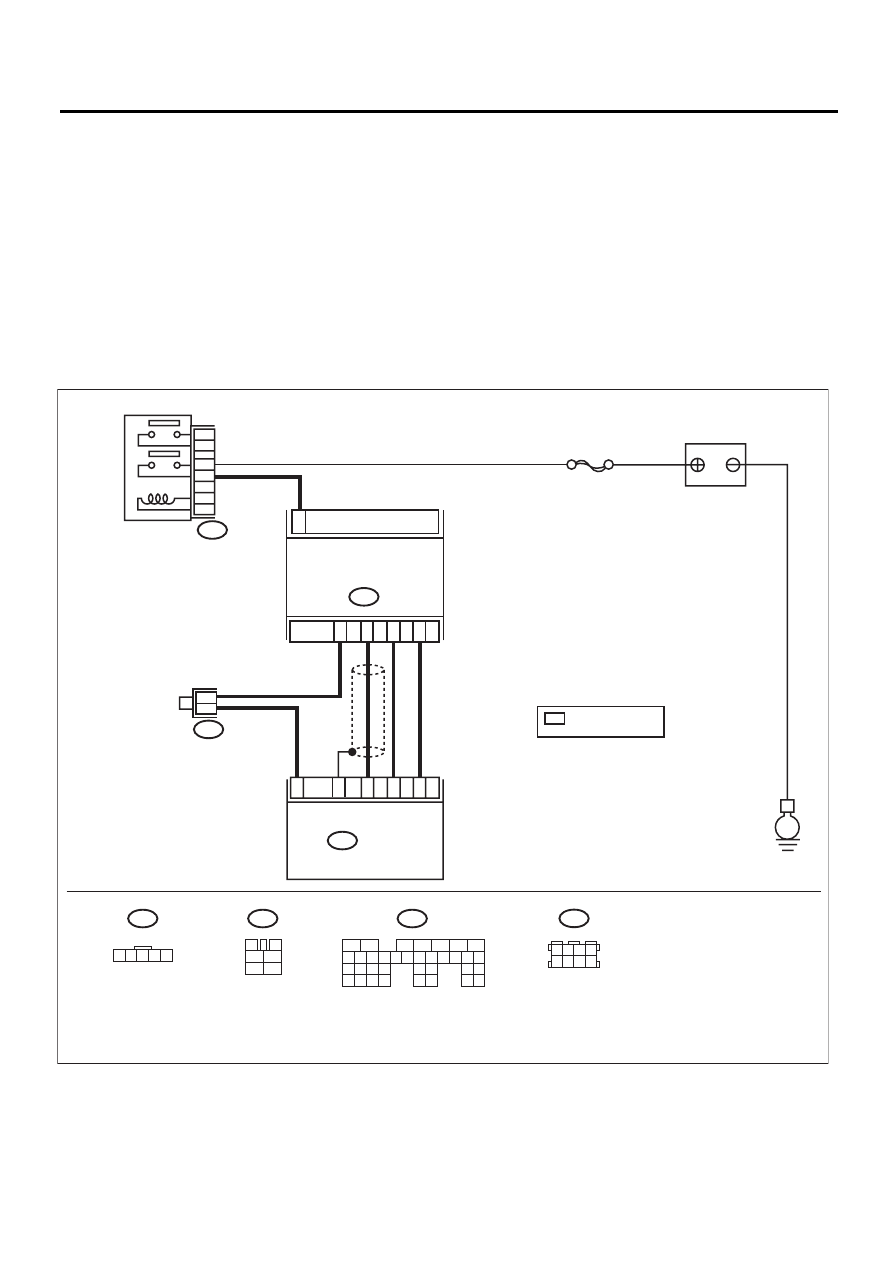

ПРОВЕРКА ПИТАНИЯ ДАТЧИКА МАССОВОГО
РАСХОДА ВОЗДУХА И ТЕМПЕРАТУРЫ ВПУС-
КАЕМОГО ВОЗДУХА
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъем от датчика массового
расхода воздуха и температуры впускаемого
воздуха.
3) Переведите выключатель зажигания в поло-
жение ON.
4) Измерьте напряжение между разъемом дат-
чика массового расхода воздуха и температуры
впускаемого воздуха и массой двигателя.
Разъем и клемма
(B3) № 1 (+) — Масса двигателя (–):
Напряжение составля-
ет 10 В или более?
Устраните неисправ-
ность в проводке и разъ-
еме.
ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между главным реле
и разъемом датчика
массового расхода воз-
духа и температуры
впускаемого воздуха
• Плохой контакт в
разъеме главного реле
3
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
1) Переведите выключатель зажигания в поло-
жение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке между
ECM и разъемом датчика массового расхода
воздуха и температуры впускаемого воздуха.
Разъем и клемма
(B135) № 26 — (B3) № 3:
Сопротивление со-
ставляет менее 1 Ом?
Устраните разрыв цепи
в проводке между ECM
и разъемом датчика
массового расхода воз-
духа и температуры
впускаемого воздуха.
4
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И РАЗЪ-
ЕМОМ ДАТЧИКА МАССОВОГО РАСХОДА ВОЗ-
ДУХА И ТЕМПЕРАТУРЫ ВПУСКАЕМОГО ВОЗ-
ДУХА.
Измерьте сопротивление между ECM и массой
кузова.
Разъем и клемма
(B135) № 26 — Масса кузова:
Сопротивление со-
ставляет 1 МОм или
более?
Устраните замыкание
на массу в проводке
между ECM и разъемом
датчика массового рас-
хода воздуха и темпера-
туры впускаемого воз-
духа.
5
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM и разъеме
датчика массового расхода воздуха и темпера-
туры впускаемого воздуха.
Обнаружен ли плохой
контакт в разъеме
ECM или разъеме дат-
чика массового расхо-
да воздуха и темпера-
туры впускаемого воз-
духа?
Устраните пло-
хой контакт в
разъеме ECM или
разъеме датчика
массового расхо-
да воздуха и тем-
пературы впуска-
емого воздуха.
