EN(H6DO)(diag)-124

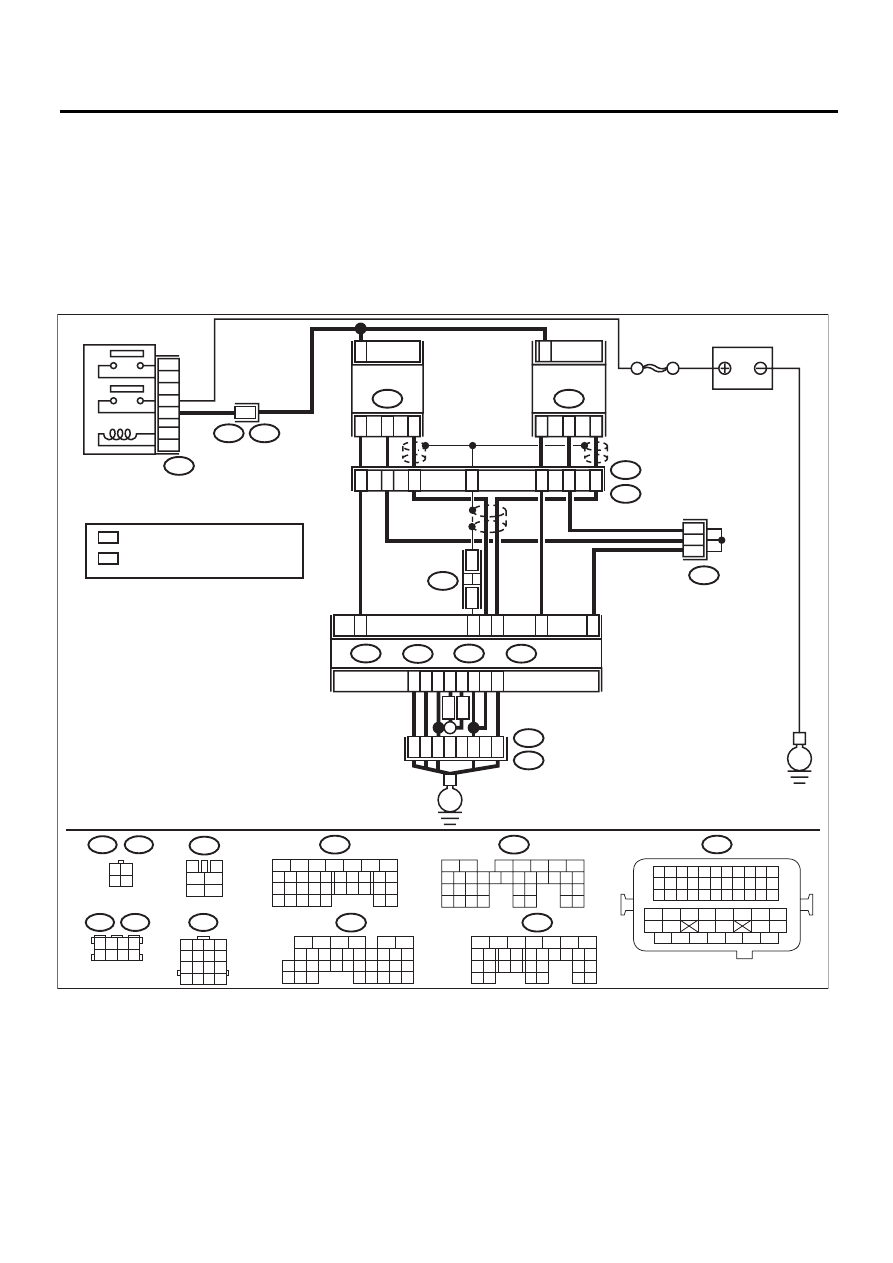

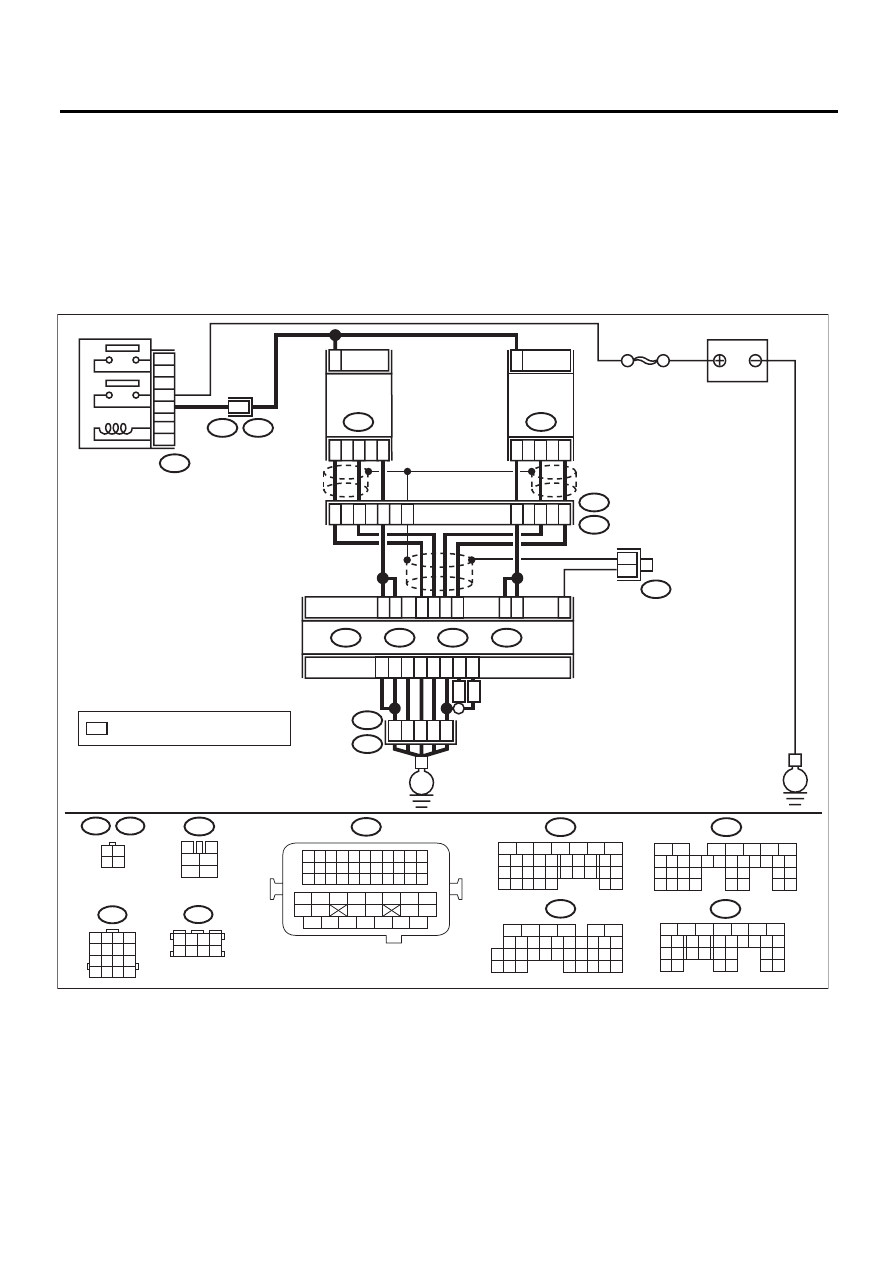

Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1
ПРОВЕРКА ПИТАНИЯ ПЕРЕДНЕГО ДАТЧИ-
КА КИСЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъем от переднего дат-
чика кислорода.
3) Переведите выключатель зажигания в
положение ON.
4) Измерьте напряжение между разъемом
переднего датчика кислорода и массой
двигателя.
Разъем и клемма
(E24) № 2 (+) — Масса двигателя (–):
Напряжение составляет 10 В
или более?
Переходите к ша-
гу 2.
Устраните неисправ-
ность в цепи питания.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в провод-
ке между главным реле
и разъемом переднего
датчика кислорода
• Плохой контакт в
разъеме переднего
датчика кислорода
• Плохой контакт в
разъеме главного реле
2
ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.
Разъем и клемма
(B135) № 6 — (E24) № 1:
(B135) № 7 — (E24) № 1:
Сопротивление составляет
менее 1 Ом?
Переходите к ша-
гу 3.
Устраните разрыв це-
пи в проводке между
ECM и передним датчи-
ком кислорода.
3
ПРОВЕРКА ЦЕПИ МАССЫ ECM.
Измерьте сопротивление в проводке меж-
ду ECM и массой кузова.
Разъем и клемма
(B134) № 3 — Масса кузова:
(B134) № 5 — Масса кузова:
(B137) № 1 — Масса кузова:
(B137) № 2 — Масса кузова:
(B137) № 3 — Масса кузова:
(B137) № 7 — Масса кузова:
Сопротивление составляет
менее 5 Ом?
Переходите к ша-
гу 4.
Устраните неисправ-
ность в проводке и
разъеме.
ПРИМЕЧАНИЕ:
В этом случае исправь-
те следующее:
• Разрыв цепи в про-
водке между ECM и
массой двигателя
• Плохой контакт в
разъеме ECM
• Плохой контакт в со-
единительном разъеме
4
ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
Измерьте сопротивление между клеммами
переднего датчика кислорода.
Клеммы
№ 2 — № 1:
Сопротивление в диапазоне
2 — 3 Ом?
Устраните пло-
хой контакт в
разъеме ECM.
Замените передний
датчик кислорода.
<См. FU(H6DO)-31, Пе-
редний датчик кисло-
рода (качества топли-
вовоздушной смеси).>
