EN(H6DO)(diag)-112
Процедура диагностики с использованием кодов диагностики неисправностей (КДН)
ДВИГАТЕЛЬ (ДИАГНОСТИКА)
Шаг
Проверка
Да
Нет
1

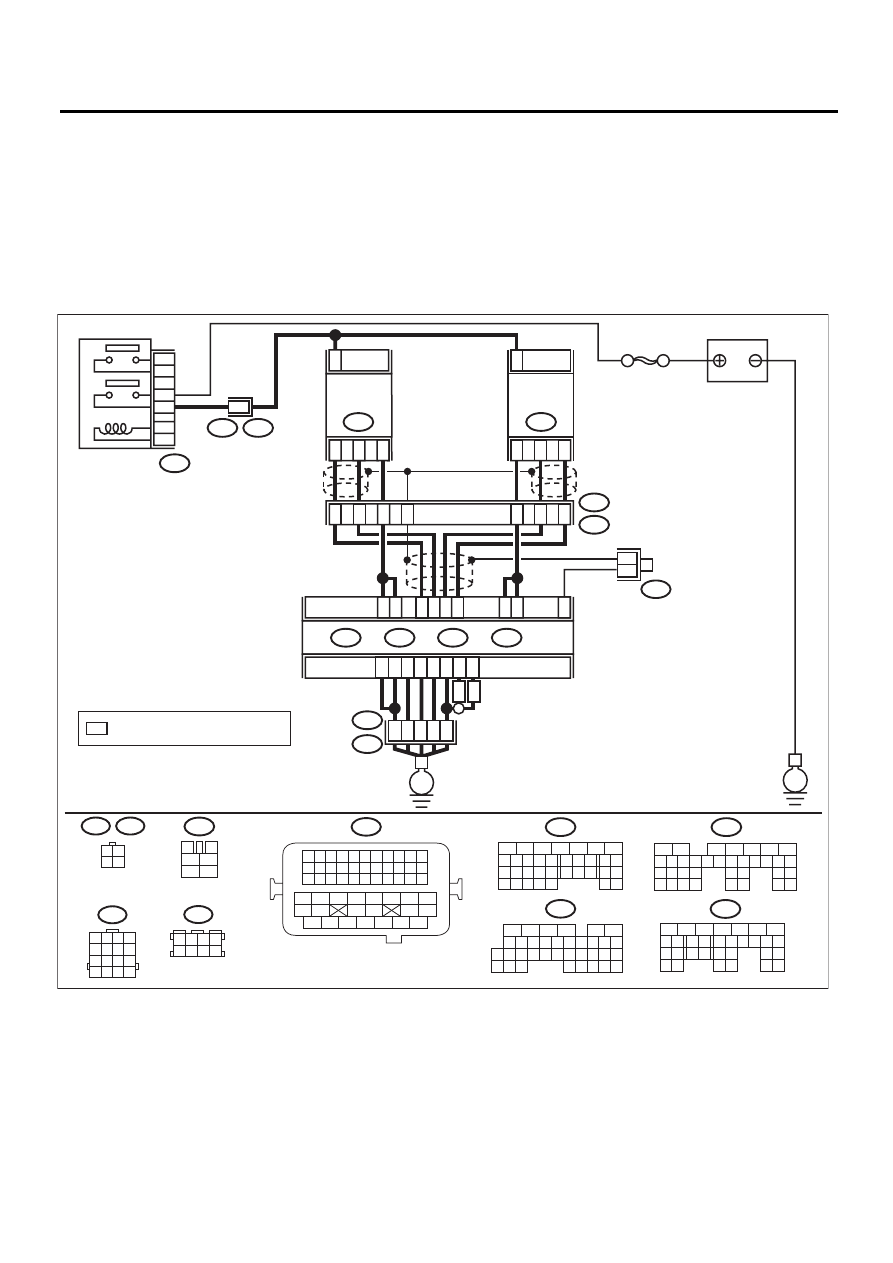

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
1) Запустите и прогрейте двигатель.
2) Переведите выключатель зажигания в
положение OFF.
3) Отсоедините разъемы от ECM и перед-
него датчика кислорода.
4) Измерьте сопротивление в проводке
между ECM и разъемом переднего датчика
кислорода.
Разъем и клемма
(B136) № 2 — (E47) № 1:
(B136) № 3 — (E47) № 1:
(B135) № 9 — (E47) № 3:
(B135) № 8 — (E47) № 4:
Сопротивление составляет
менее 1 Ом?
Переходите к ша-
гу 2.
Устраните разрыв цепи
в проводке между ECM
и разъемом переднего
датчика кислорода.
2
ПРОВЕРКА ПЕРЕДНЕГО ДАТЧИКА КИС-
ЛОРОДА.
Измерьте сопротивление между клеммами
переднего датчика кислорода.
Клеммы
№ 2 — № 1:
Сопротивление составляет
менее 5 Ом?
Переходите к ша-
гу 3.
Замените передний
датчик кислорода. <См.
FU(H6DO)-31, Передний
датчик кислорода (ка-
чества топливовоздуш-
ной смеси).>
3
ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъемах ECM и пе-
реднего датчика кислорода.
Обнаружен ли плохой кон-
такт в разъеме ECM или пе-
реднего датчика кислорода?
Устраните пло-
хой контакт в
разъемах ECM и
переднего датчи-
ка кислорода.
Замените передний
датчик кислорода. <См.
FU(H6DO)-31, Пере-
дний датчик кислорода
(качества топливовоз-
душной смеси).>
