Subaru Legacy (2008 год). Руководство - часть 510

EN(H6DO)(diag)-72

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

D: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ ВЫКЛЮЧАЕТСЯ

ДИАГНОЗ:
Короткое замыкание в цепи контрольной лампы обнаружения неисправности.
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Несмотря на то, что при работающем двигателе контрольная лампа обнаружения неисправности го-
рит, на дисплее Subaru Select Monitor КДН не отображаются.

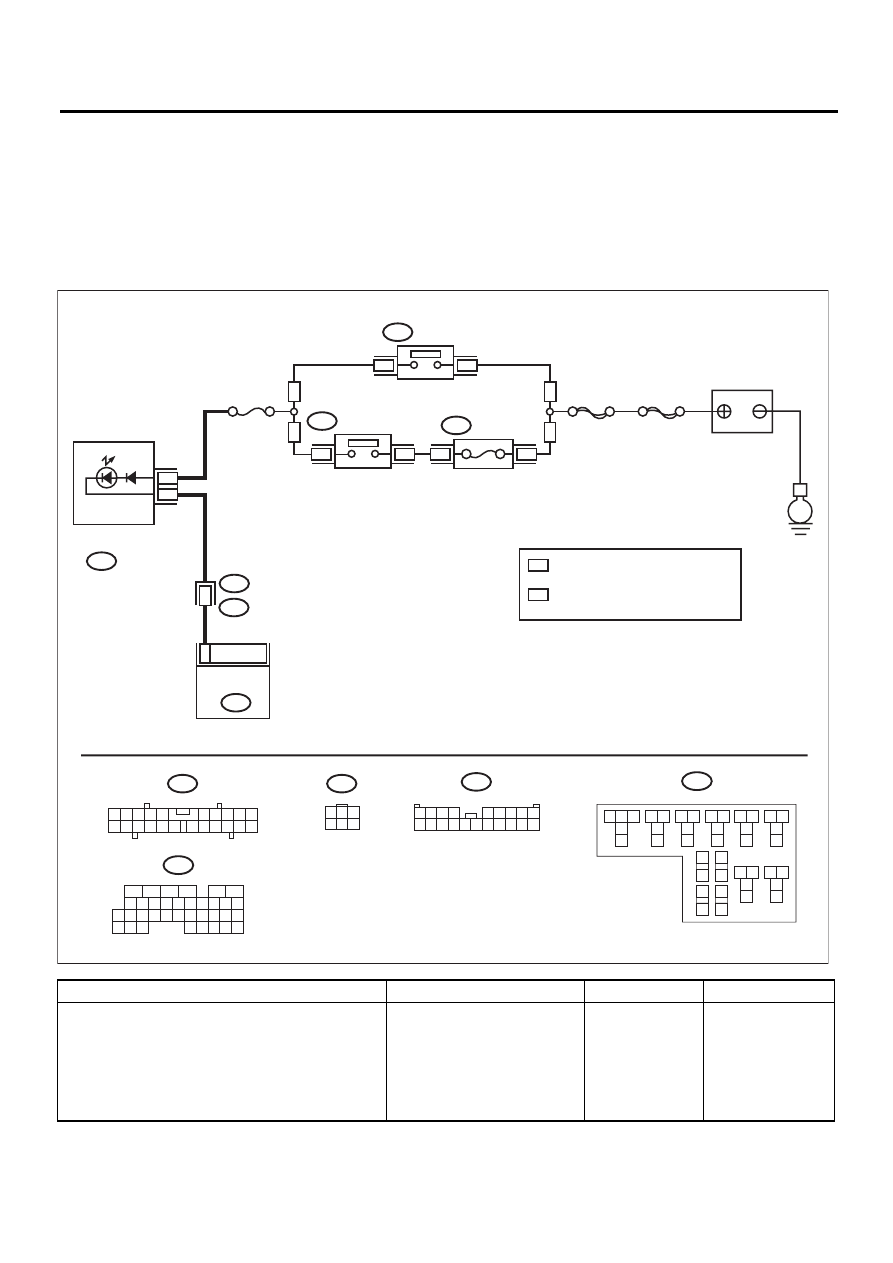

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в
положение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в
положение ON.

Горит ли контрольная лампа
обнаружения неисправности?

Устраните корот-
кое замыкание в
проводке между
ECM и разъемом
комбинации при-
боров.

Замените ECM.
<См. FU(H6DO)-37,
Блок управления
двигателем (ECM)>

EN-05845

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

B38

B136

ECM

i3

E

3

11

i10

3

16

8

B72

i10

B38

КОМБИНАЦИЯ
ПРИБОРОВ

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

АККУМУЛЯТОР

B425

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1

3

4 5 6

2

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1

B425

36

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/
ОСТАНОВКИ ДВИГАТЕЛЯ
ПРИ ПОМОЩИ КНОПКИ)

37

B425

26

ПРЕДОХРА-
НИТЕЛЬ

27

B136

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

WP

OP

WP

OP

WP

OP

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

33

31

32

30

34

36
37

40
41

38

35

39

10 11

18

17

1

3

2
4
5

1

3

2

7

6

4
5

8
9

EN(H6DO)(diag)-73

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

E: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

НЕ МИГАЕТ

ДИАГНОЗ:
• Разрыв или короткое замыкание в цепи контрольной лампы обнаружения неисправности.
• Разрыв в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности не мигает во время режима проверки.

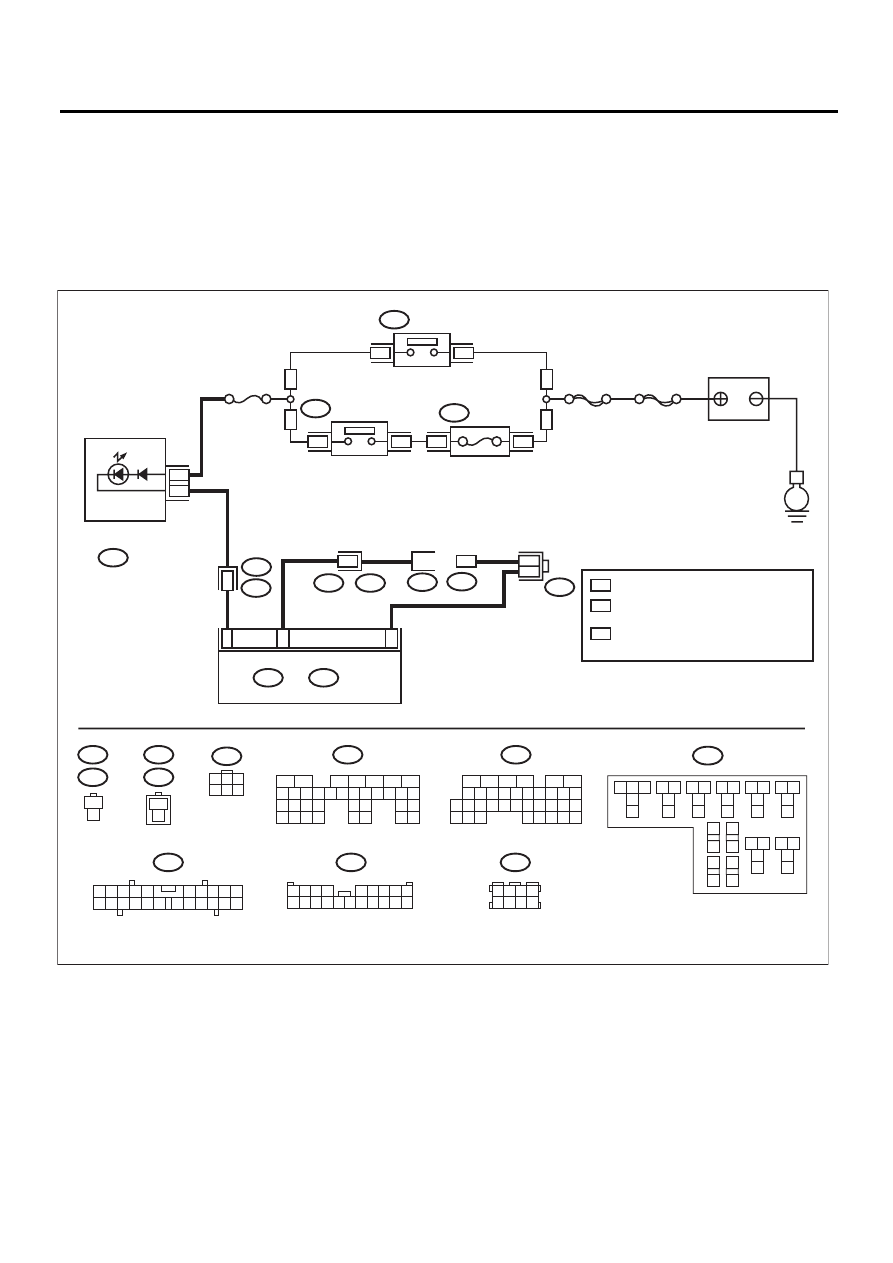

ЭЛЕКТРИЧЕСКАЯ СХЕМА:

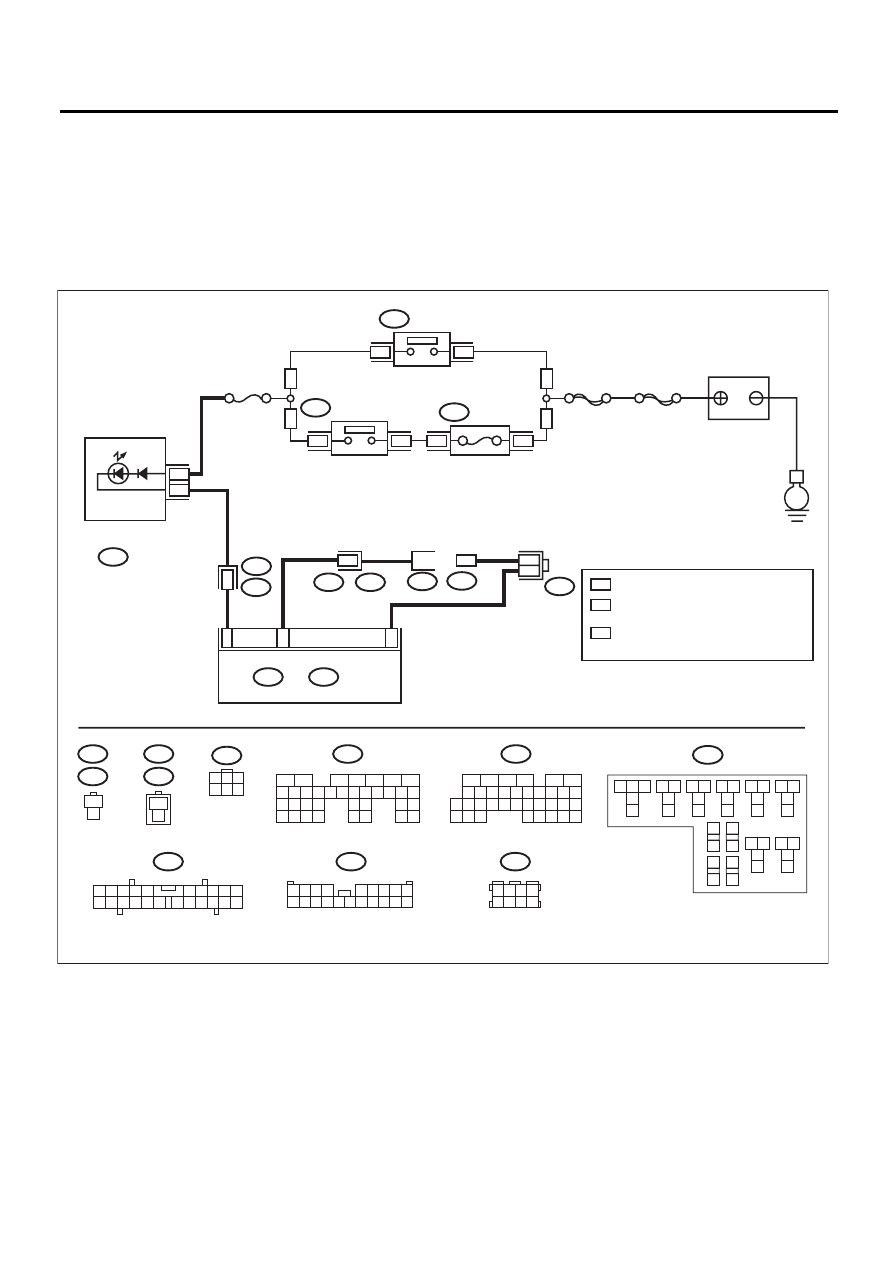

EN-06200

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

E

3

1

B425

36

37

B425

26

27

WP

OP

WP

OP

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B38

B368

B369

B135

B136

i3

1

1

C11

B27

i10

B:

C:

B72

B75

i10

B136

1
2

1
2

1
2

1
2

C:

B135

B38

B:

3

16

8

*

*

C6

B122

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

1

B75

B76

B368

B76

B369

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

*

WP

OP

B425

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

33

31

32

30

34

36
37

40
41

38

35

39

10 11

18

17

1

3

2
4
5

1

3

2

7

6

4
5

8
9

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ)

ПРЕДОХРА-
НИТЕЛЬ

ВСПОМОГАТЕЛЬНЫЙ
РАЗЪЕМ ТЕСТОВОГО
РЕЖИМА

РАЗЪЕМ РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА)

АККУМУЛЯТОР

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ECM

EN(H6DO)(diag)-74

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

Шаг

Проверка

Да

Нет

1

ПРОВЕРКА СОСТОЯНИЯ КОНТРОЛЬНОЙ
ЛАМПЫ ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъем режима поставки
(тестового режима) и вспомогательный разъем
тестового режима.
3) Переведите выключатель зажигания в по-
ложение ON. (двигатель выключен)

Горит ли контрольная
лампа обнаружения не-
исправности?

Переходите к ша-
гу 2.

Устраните неисправ-
ность в цепи контроль-
ной лампы обнаружения
неисправности. <См.
EN(H6DO)(diag)-70, КОН-
ТРОЛЬНАЯ ЛАМПА ОБ-
НАРУЖЕНИЯ НЕИС-
ПРАВНОСТИ НЕ ВКЛЮ-
ЧАЕТСЯ, Контрольная
лампа обнаружения не-
исправности.>

2

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ КОМБИНАЦИИ ПРИБОРОВ.
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Переведите выключатель зажигания в по-
ложение ON.

Горит ли контрольная
лампа обнаружения не-
исправности?

Устраните корот-
кое замыкание в
проводке между
ECM и комбина-
цией приборов.

Переходите к шагу 3.

3

ПРОВЕРКА ПРОВОДКИ МЕЖДУ ECM И
РАЗЪЕМОМ РЕЖИМА ПОСТАВКИ (ТЕСТО-
ВОГО РЕЖИМА).
1) Переведите выключатель зажигания в по-
ложение OFF.
2) Отсоедините разъемы от ECM.
3) Измерьте сопротивление в проводке меж-
ду ECM и разъемом режима поставки (тесто-
вого режима).

Разъем и клемма

(B135) № 27 — (B368) № 1:
(B76) № 1 — (B369) № 1:
(B75) № 1 — (B136) № 6:

Сопротивление состав-
ляет менее 1 Ом?

Переходите к ша-
гу 4.

Устраните неисправ-
ность в проводке и разъ-
еме.

ПРИМЕЧАНИЕ:
В этом случае исправьте
следующее:
• Разрыв цепи в провод-
ке между ECM и разъ-
емом режима поставки
(тестового режима).
• Плохой контакт в со-
единительном разъеме

4

ПРОВЕРКА НАДЕЖНОСТИ КОНТАКТА.
Проверьте контакт в разъеме ECM.

Обнаружен ли плохой
контакт в разъеме
ECM?

Устраните пло-
хой контакт в
разъеме ECM.

Замените ECM. <См.
FU(H6DO)-37, Блок уп-
равления двигателем
(ECM)>

EN(H6DO)(diag)-75

Контрольная лампа обнаружения неисправности

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

F: КОНТРОЛЬНАЯ ЛАМПА ОБНАРУЖЕНИЯ НЕИСПРАВНОСТИ

ПРОДОЛЖАЕТ МИГАТЬ

ДИАГНОЗ:
Короткое замыкание в цепи разъема режима поставки (тестового режима).
ПРОЯВЛЕНИЕ НЕИСПРАВНОСТИ:
Контрольная лампа обнаружения неисправности мигает при отключенном разъеме режима постав-
ки (тестового режима).
ЭЛЕКТРИЧЕСКАЯ СХЕМА:

EN-06200

SBF-6

ГЛАВНЫЙ SBF

No.5

B72

E

3

1

B425

36

37

B425

26

27

WP

OP

WP

OP

16

10 11 12 13 14 15

25

24

30

9

8

7

17 18 19 20
28

21 22 23

29

32

31

1

2

3

4

5

6

27

26

33 34 35

B38

B368

B369

B135

B136

i3

1

1

C11

B27

i10

B:

C:

B72

B75

i10

B136

1
2

1
2

1
2

1
2

C:

B135

B38

B:

3

16

8

*

*

C6

B122

1

3

4 5 6

2

2

1

3 4

6 7 8 9 10

22

21

20

19

18

17

16

15

14

13

12

11

5

1 2 3 4

5 6 7 8 9

10 11 12 13 14 15 16 17 18 19 20

1 2 3 4
5 6 7 8

B122

1

B75

B76

B368

B76

B369

5

6

7

2

1

3

4

29

10 11 12 13 14 15

25

24

16

30

9

8

17 18 19

20
28

21 22 23

32

31

26 27

33

34 35

*

WP

OP

B425

12
13

14 15

16

23

19

20
21

24
25

22

29

27

28

26

33

31

32

30

34

36
37

40
41

38

35

39

10 11

18

17

1

3

2
4
5

1

3

2

7

6

4
5

8
9

ВЫКЛЮЧАТЕЛЬ
ЗАЖИГАНИЯ

КОМБИНАЦИЯ ПРИБОРОВ

РЕЛЕ ЗАЖИГАНИЯ 1
(СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
ДВИГАТЕЛЯ ПРИ ПОМОЩИ
КНОПКИ)

ПРЕДОХРА-
НИТЕЛЬ

ВСПОМОГАТЕЛЬНЫЙ
РАЗЪЕМ ТЕСТОВОГО
РЕЖИМА

РАЗЪЕМ РЕЖИМА ПОСТАВКИ
(ТЕСТОВОГО РЕЖИМА)

АККУМУЛЯТОР

: ПРОИЗВОЛЬНЫЕ НОМЕРА КЛЕММ

: С СИСТЕМОЙ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

: БЕЗ СИСТЕМЫ ЗАПУСКА/ОСТАНОВКИ
  ДВИГАТЕЛЯ ПРИ ПОМОЩИ КНОПКИ

ECM
