EN(H6DO)(diag)-60

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

4. ПРОВЕРКА В ДВИЖЕНИИ C (ПРОВЕДИТЕ ПОЕЗДКУ В СООТВЕТСТВИИ
СО СЛЕДУЮЩЕЙ СХЕМОЙ ДВИЖЕНИЯ)

(A) Холостой ход в течение 10 секунд

или более.

(D) Снизьте скорость автомобиля до 64 км/ч

(40 миль/ч) при полностью закрытой дрос-
сельной заслонке.

(G) Остановите автомобиль

с полностью закрытой
дроссельной заслонкой.

(B) Разгоните автомобиль до 97 км/час

(60 миль/ч) в течение 20 секунд.

(E) Проведите поездку на автомобиле на скоро-

сти 64 км/ч (40 миль/ч) в течение 20 секунд.

(H) Скорость автомобиля

км/ч (миль/ч)

(I) с

(C) Проведите поездку на автомобиле

на скорости 97 км/ч (60 миль/ч) в те-
чение 20 секунд.

(F) Разгоните автомобиль до 97 км/ч (60 миль/ч)

в течение 10 секунд.

EN-00842

(C)

(H)

(I)

(60)

97

64 (40)

(B)

(A)

(F)

(D)

(E)

150

100

50

0

(G)

EN(H6DO)(diag)-61

Проверка в движении

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

КДН

Пункт

Условие

P0026

Диапазон/рабочие характеристики цепи электромагнитного клапана
управления впускными клапанами (Банк 1)

 —

P0028

Диапазон/рабочие характеристики цепи электромагнитного клапана
управления впускными клапанами (Банк 2)

 —

P0076

Низкий уровень сигнала в цепи электромагнитного клапана управ-
ления впускными клапанами (Банк 1)

 —

P0082

Низкий уровень сигнала в цепи электромагнитного клапана управ-
ления впускными клапанами (Банк 2)

 —

P0134 Отсутствие активности в цепи датчика кислорода (Банк 1 Датчик 1)

 —

P0154 Отсутствие активности в цепи датчика кислорода (Банк 2 Датчик 1)

 —

*P0301 Обнаружен пропуск зажигания в цилиндре 1

Диагностика может быть завершена в пер-
вый раз

*P0302 Обнаружен пропуск зажигания в цилиндре 2

Диагностика может быть завершена в пер-
вый раз

*P0303 Обнаружен пропуск зажигания в цилиндре 3

Диагностика может быть завершена в пер-
вый раз

*P0304 Обнаружен пропуск зажигания в цилиндре 4

Диагностика может быть завершена в пер-
вый раз

*P0305 Обнаружен пропуск зажигания в цилиндре 5

Диагностика может быть завершена в пер-
вый раз

*P0306 Обнаружен пропуск зажигания в цилиндре 6

Диагностика может быть завершена в пер-
вый раз

P0400 Поток рециркуляции выхлопных газов

 —

P1492

Неисправность в цепи сигнала №1 электромагнитного клапана ре-
циркуляции выхлопных газов (Низкий уровень входного сигнала)

 —

P1493

Неисправность в цепи сигнала №1 электромагнитного клапана ре-
циркуляции выхлопных газов (Высокий уровень входного сигнала)

 —

P1494

Неисправность в цепи сигнала №2 электромагнитного клапана ре-
циркуляции выхлопных газов (Низкий уровень входного сигнала)

 —

P1495

Неисправность в цепи сигнала №2 электромагнитного клапана ре-
циркуляции выхлопных газов (Высокий уровень входного сигнала)

 —

P1496

Неисправность в цепи сигнала №3 электромагнитного клапана ре-
циркуляции выхлопных газов (Низкий уровень входного сигнала)

 —

P1497

Неисправность в цепи сигнала №3 электромагнитного клапана ре-
циркуляции выхлопных газов (Высокий уровень входного сигнала)

 —

P1498

Неисправность в цепи сигнала №4 электромагнитного клапана ре-
циркуляции выхлопных газов (Низкий уровень входного сигнала)

 —

P1499

Неисправность в цепи сигнала №4 электромагнитного клапана ре-
циркуляции выхлопных газов (Высокий уровень входного сигнала)

 —

EN(H6DO)(diag)-62

Режим очистки памяти

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

13.Режим очистки памяти

A: ПОРЯДОК РАБОТЫ

1. SUBARU SELECT MONITOR
(НОРМАЛЬНЫЙ РЕЖИМ)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {Clear Memory}
(Очистка памяти).
5) Когда на экране появится сообщение “Clear
Memory?” (Очистить память?), нажмите клави-
шу [YES] (Да).
6) Когда на дисплее появятся сообщения
«Done» (Выполнено) и «Turn ignition switch
OFF» (Переведите выключатель зажигания в
положение OFF), переведите выключатель за-
жигания в положение OFF.

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

2. SUBARU SELECT MONITOR
(РЕЖИМ OBD)

1) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
2) На экране «System Selection Menu» (Меню вы-
бора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
3) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
4) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {OBD System} (Сис-
тема OBD).
5) На экране «OBD Menu» (Меню OBD) выбери-
те пункт {Clear Diagnostic Code} (Очистка кодов
диагностики).
6) Когда на экране появится сообщение “Clear
Diagnostic Code?” (Очистить коды диагности-
ки?), нажмите клавишу [YES] (Да).

7) Когда на дисплее появятся сообщения
«Done» (Выполнено) и «Turn ignition switch OK»
(Переведите выключатель зажигания в поло-
жение OFF), нажмите клавишу [OK] (Под-
тверждение).

ПРИМЕЧАНИЕ:
• После очистки памяти выполняется началь-
ная диагностика системы электронной дрос-
сельной заслонки. По этой причине запускайте
двигатель через 10 секунд или более после
включения зажигания.
• За более подробной информацией о порядке
работы обратитесь к “Файлу справки к про-
граммному обеспечению для ПК Subaru Select
Monitor”.

3. УНИВЕРСАЛЬНЫЙ СКАНЕР

За информацией о процедуре очистки памяти
при помощи универсального сканера обрати-
тесь к руководству по использованию универ-
сального сканера.

ПРИМЕЧАНИЕ:
После очистки памяти выполняется начальная
диагностика системы электронной дроссель-
ной заслонки. По этой причине запускайте дви-
гатель через 10 секунд или более после вклю-
чения зажигания.

EN(H6DO)(diag)-63

Режим принудительной проверки работы клапанов

ДВИГАТЕЛЬ (ДИАГНОСТИКА)

14.Режим принудительной

проверки работы клапанов

A: ПОРЯДОК РАБОТЫ

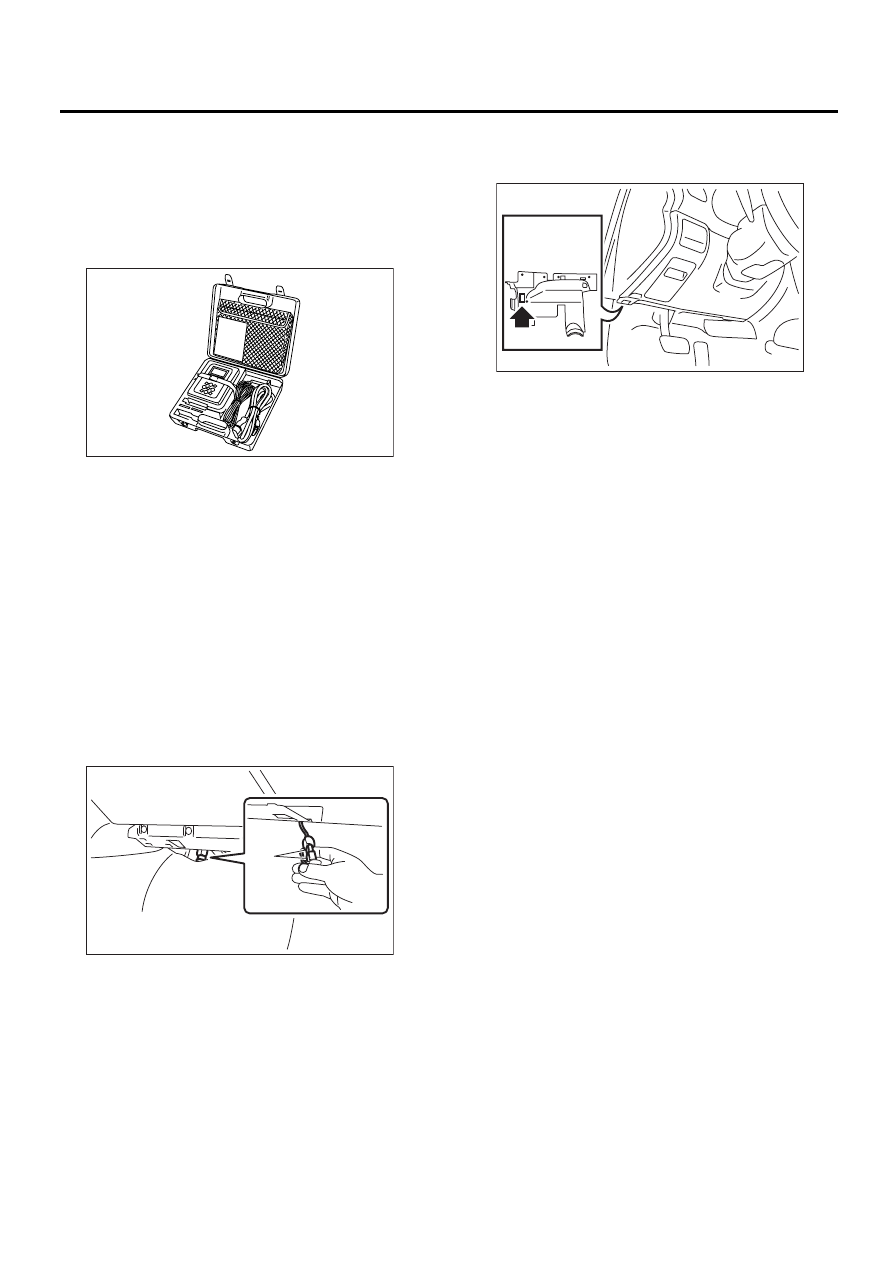

1) Подготовьте комплект Subaru Select Monitor.
<См. EN(H6DO)(diag)-8, ПОДГОТОВКА ИНС-
ТРУМЕНТА, Общие сведения.>

2) Подготовьте персональный компьютер, на
котором установлено программное обеспече-
ние Subaru Select Monitor.
3) Подключите кабель USB между SDI (Subaru
Diagnosis Interface — Диагностический интер-
фейс Subaru) и портом USB на персональном
компьютере (порт, назначенный для Subaru
Select Monitor).

ПРИМЕЧАНИЕ:
Порт, назначенный для Subaru Select Monitor,
означает порт USB, который использовался
при установке Subaru Select Monitor.
4) Подключите диагностический кабель к SDI.
5) Подключите разъем режима поставки (тес-
тового режима) (А), расположенный под отде-
лением для перчаток.

6) Подключите SDI к разъему передачи дан-
ных, расположенному в нижней части панели
приборов (со стороны водителя).

ОСТОРОЖНО:
Не подключайте никаких других сканирую-
щих устройств, за исключением Subaru
Select Monitor и универсального сканера.
7) Запустите персональный компьютер.
8) Переведите выключатель зажигания в поло-
жение ON (двигатель выключен) и запустите
“Программное обеспечение для Subaru Select
Monitor”.
9) На экране “Главного меню” выберите пункт
{Each System Check} (Проверка всех систем).
10) На экране «System Selection Menu» (Меню
выбора системы) выберите пункт {Engine Control
System} (Система управления двигателем).
11) После того, как на дисплее появилась ин-
формация о типе двигателя, нажмите клавишу
[OK] (Подтверждение).
12) На экране «Engine Diagnosis» (Диагностика
двигателя) выберите пункт {System Operation
Check Mode} (Режим проверки работоспособ-
ности систем).
13) На дисплее в меню «System Operation Check
Mode» (Режим проверки работоспособности
систем) выберите пункт {Actuator ON/OFF
Operation} (Включение/выключение приводов).
14) На дисплее в меню «Actuator ON/OFF
Operation» (Включение/выключение приводов)
выберите требуемый привод и нажмите клави-
шу [YES] (Да).

EN-05588

PI-00201

 (A)

EN-02533
